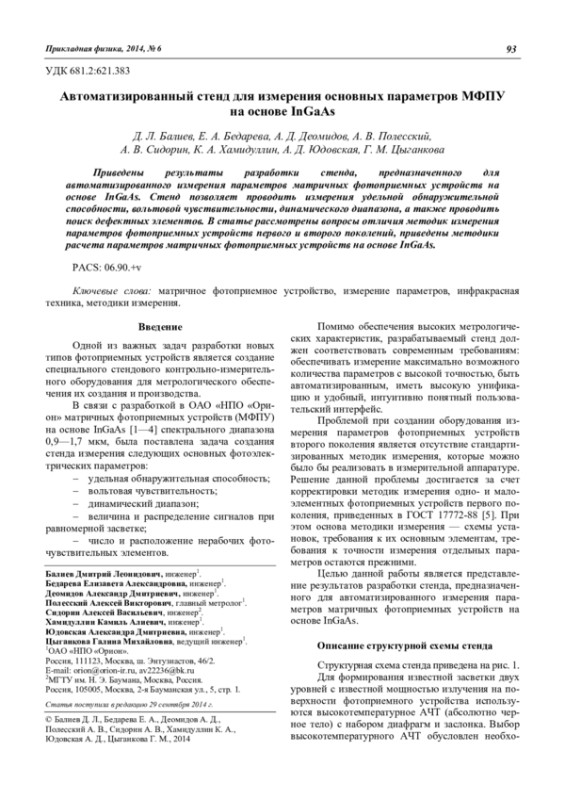

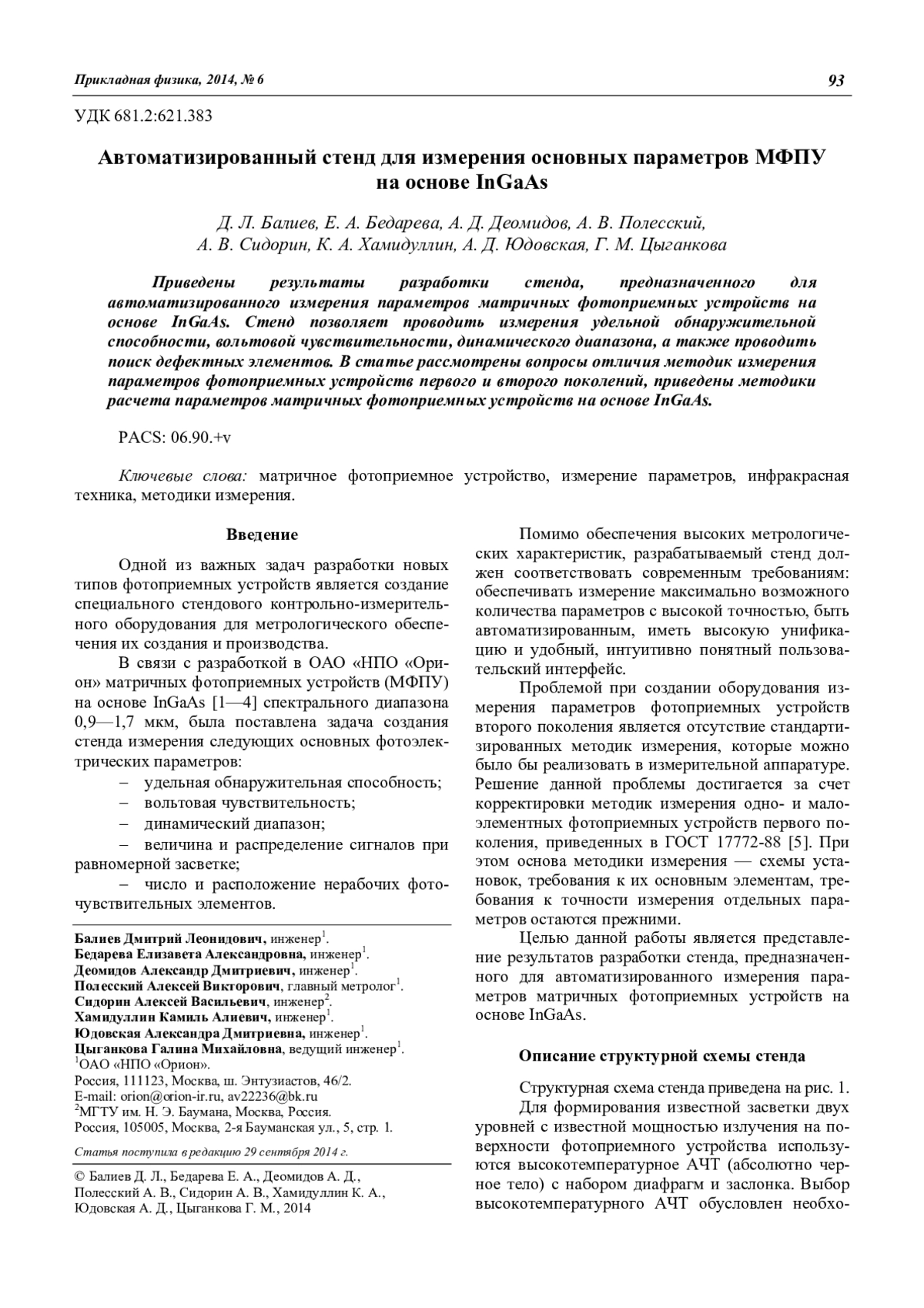

Приведены результаты разработки стенда, предназначенного для автоматизированного измерения параметров матричных фотоприемных устройств на основе InGaAs. Стенд позволяет проводить измерения удельной обнаружительной способности, вольтовой чувствительности, динамического диапазона, а также проводить поиск дефектных элементов. В статье рассмотрены вопросы отличия методик измерения параметров фотоприемных устройств первого и второго поколений, приведены методики расчета параметров матричных фотоприемных устройств на основе InGaAs.

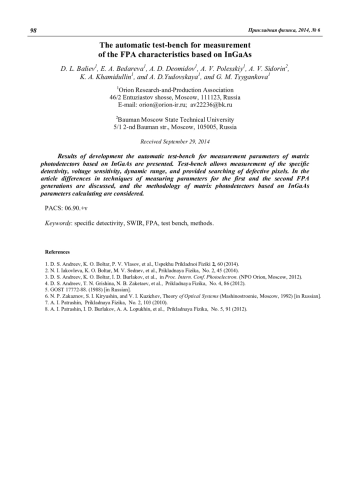

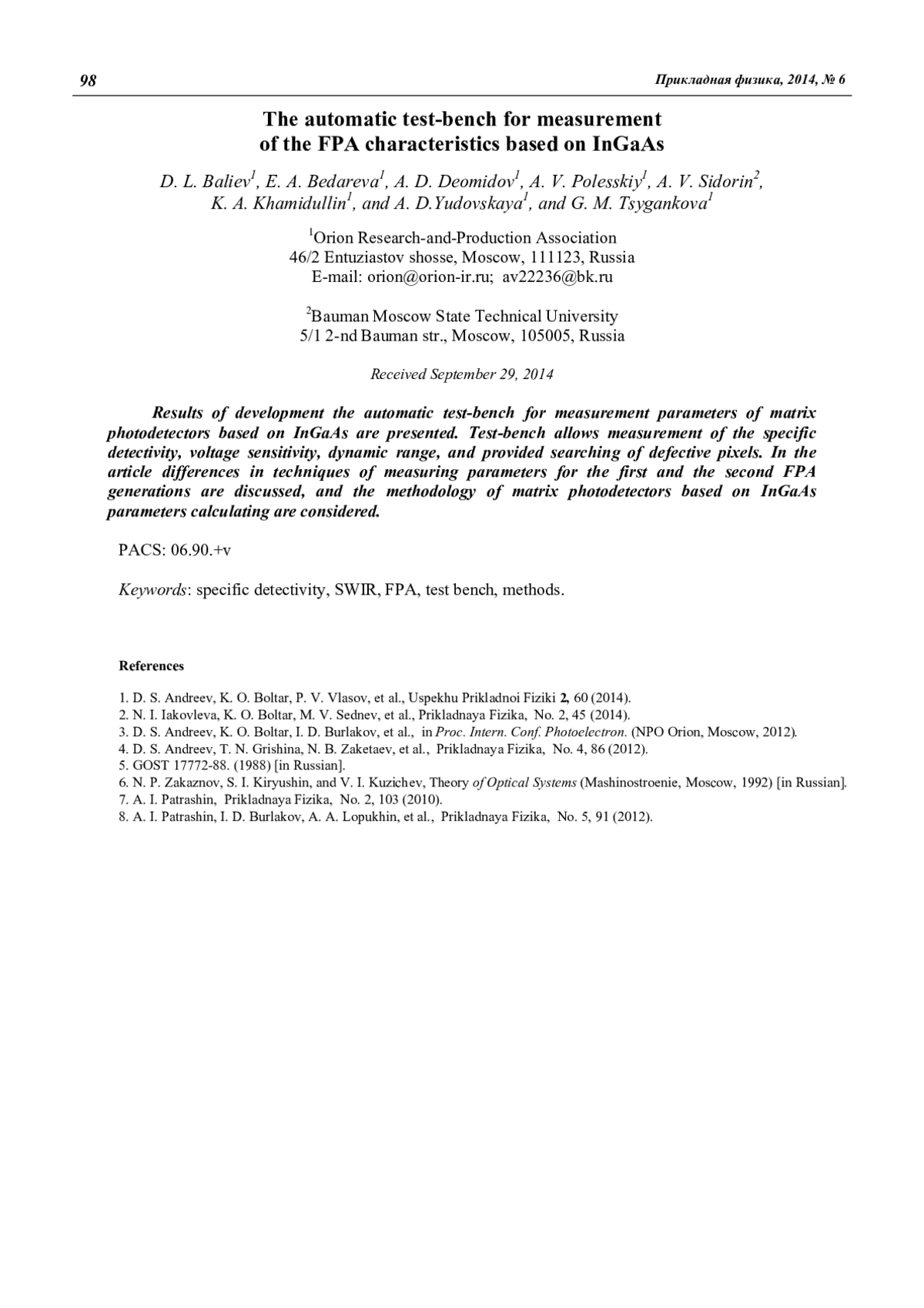

Results of development the automatic test-bench for measurement parameters of matrix photodetectors based on InGaAs are presented. Test-bench allows measurement of the specific detectivity, voltage sensitivity, dynamic range, and provided searching of defective pixels. In the article differences in techniques of measuring parameters for the first and the second FPA generations are discussed, and the methodology of matrix photodetectors based on InGaAs parameters calculating are considered.
Идентификаторы и классификаторы
- SCI
- Физика
- eLIBRARY ID
- 22628857

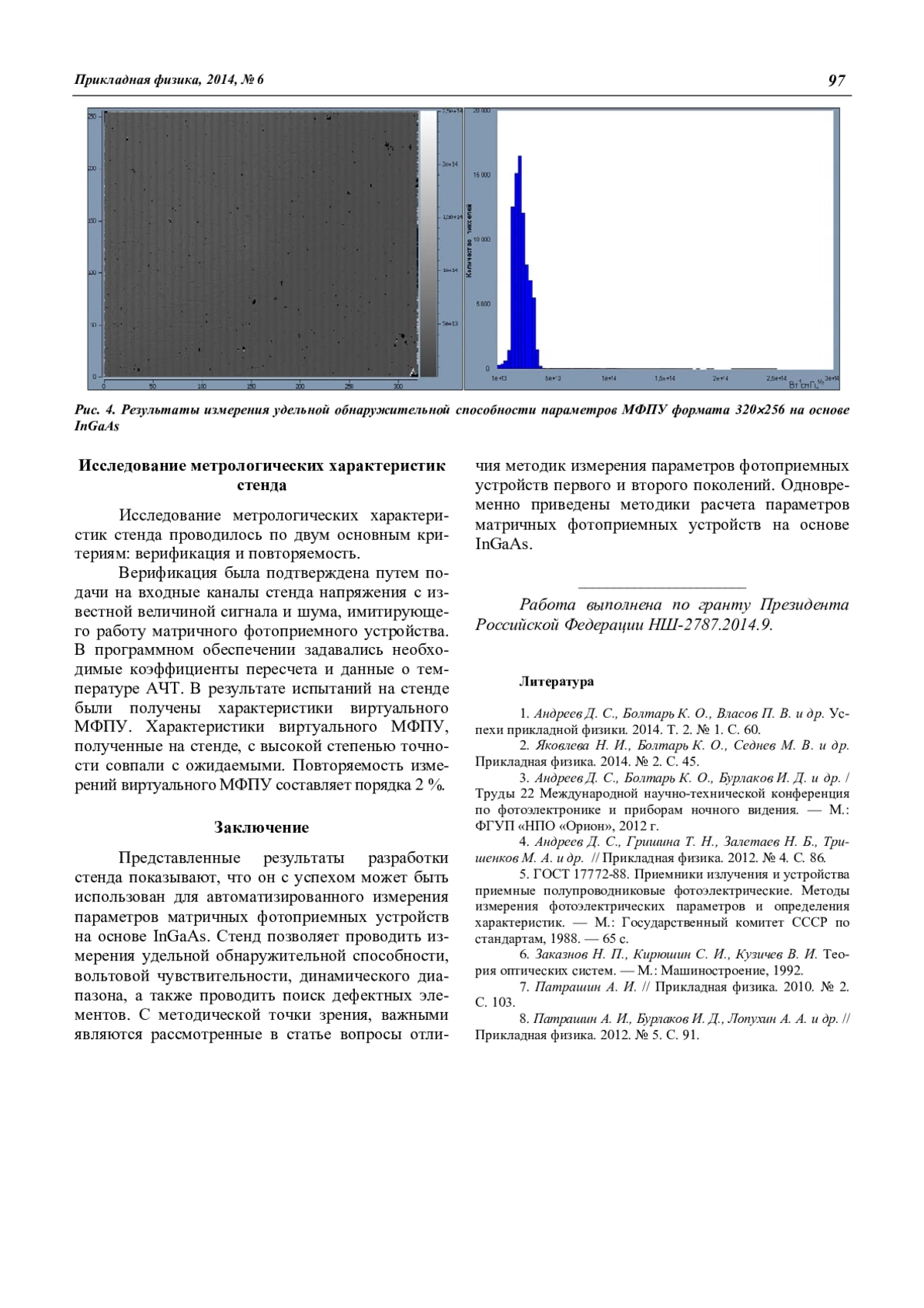

Представленные результаты разработки стенда показывают, что он с успехом может быть использован для автоматизированного измерения параметров матричных фотоприемных устройств на основе InGaAs. Стенд позволяет проводить измерения удельной обнаружительной способности, вольтовой чувствительности, динамического диапазона, а также проводить поиск дефектных элементов. С методической точки зрения, важными являются рассмотренные в статье вопросы отличия методик измерения параметров фотоприемных устройств первого и второго поколений. Одновременно приведены методики расчета параметров матричных фотоприемных устройств на основе InGaAs.
Список литературы
1. Андреев Д. С., Болтарь К. О., Власов П. В. и др. Успехи прикладной физики. 2014. Т. 2. № 1. С. 60.
2. Яковлева Н. И., Болтарь К. О., Седнев М. В. и др. Прикладная физика. 2014. № 2. С. 45.
3. Андреев Д. С., Болтарь К. О., Бурлаков И. Д. и др. / Труды 22 Международной научно-технической конференция по фотоэлектронике и приборам ночного видения. — М.: ФГУП «НПО «Орион», 2012 г.
4. Андреев Д. С., Гришина Т. Н., Залетаев Н. Б., Тришенков М. А. и др. // Прикладная физика. 2012. № 4. С. 86.
5. ГОСТ 17772-88. Приемники излучения и устройства приемные полупроводниковые фотоэлектрические. Методы измерения фотоэлектрических параметров и определения характеристик. — М.: Государственный комитет СССР по стандартам, 1988. — 65 с.
6. Заказнов Н. П., Кирюшин С. И., Кузичев В. И. Теория оптических систем. — М.: Машиностроение, 1992.
7. Патрашин А. И. // Прикладная физика. 2010. № 2. С. 103.
8. Патрашин А. И., Бурлаков И. Д., Лопухин А. А. и др. // Прикладная физика. 2012. № 5. С. 91.
1. D. S. Andreev, K. O. Boltar, P. V. Vlasov, et al., Uspekhu Prikladnoi Fiziki 2, 60 (2014).
2. N. I. Iakovleva, K. O. Boltar, M. V. Sednev, et al., Prikladnaya Fizika, No. 2, 45 (2014).
3. D. S. Andreev, K. O. Boltar, I. D. Burlakov, et al., in Proc. Intern. Conf. Photoelectron. (NPO Orion, Moscow, 2012).
4. D. S. Andreev, T. N. Grishina, N. B. Zaketaev, et al., Prikladnaya Fizika, No. 4, 86 (2012).
5. GOST 17772-88. (1988) [in Russian].
6. N. P. Zakaznov, S. I. Kiryushin, and V. I. Kuzichev, Theory of Optical Systems (Mashinostroenie, Moscow, 1992) [in Russian].
7. A. I. Patrashin, Prikladnaya Fizika, No. 2, 103 (2010).
8. A. I. Patrashin, I. D. Burlakov, A. A. Lopukhin, et al., Prikladnaya Fizika, No. 5, 91 (2012).
