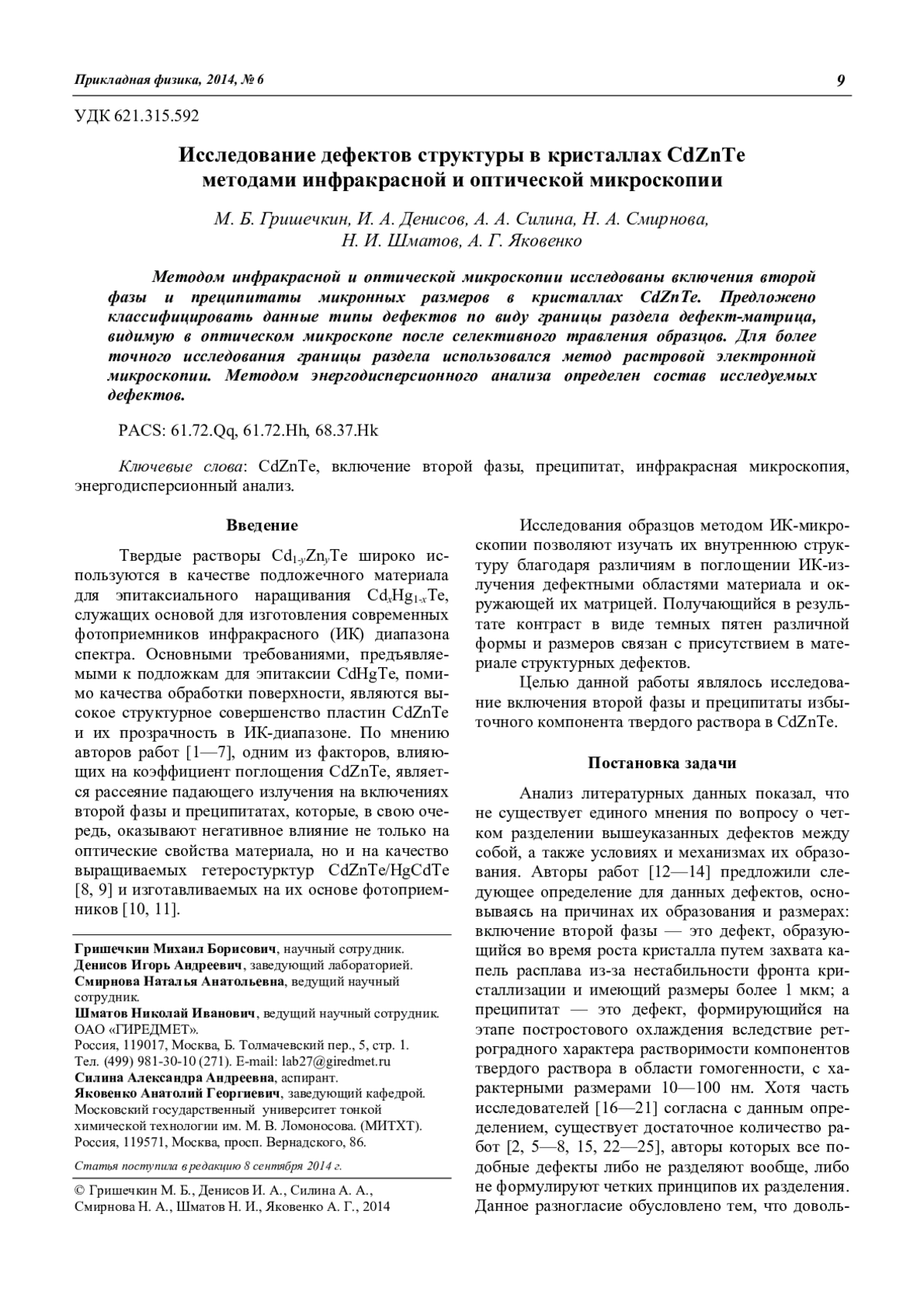

Методом инфракрасной и оптической микроскопии исследованы включения второй фазы и преципитаты микронных размеров в кристаллах CdZnTe. Предложено классифицировать данные типы дефектов по виду границы раздела дефект-матрица, видимую в оптическом микроскопе после селективного травления образцов. Для более точного исследования границы раздела использовался метод растровой электронной микроскопии. Методом энергодисперсионного анализа определен состав исследуемых дефектов.

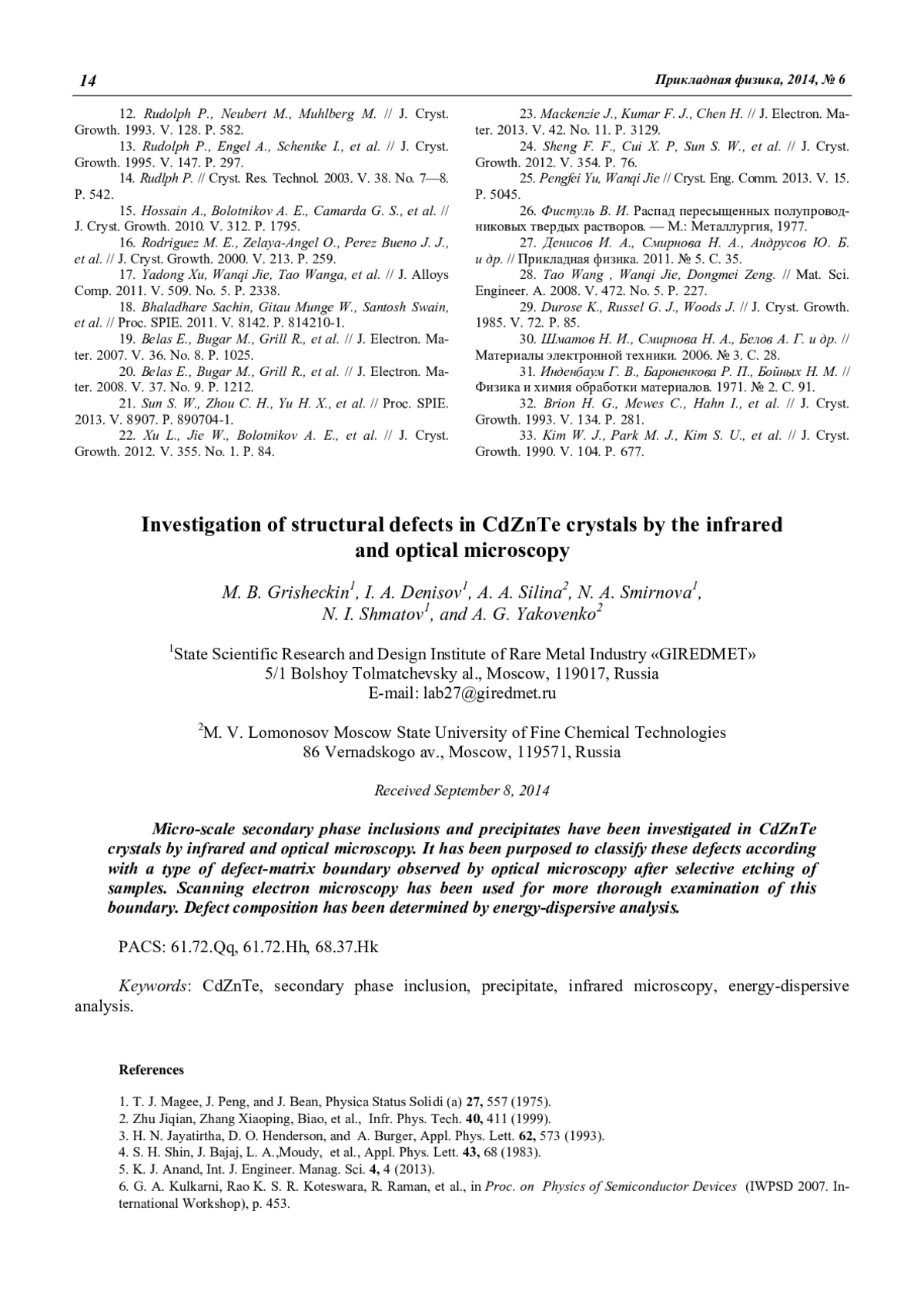

Micro-scale secondary phase inclusions and precipitates have been investigated in CdZnTe crystals by infrared and optical microscopy. It has been purposed to classify these defects according with a type of defect-matrix boundary observed by optical microscopy after selective etching of samples. Scanning electron microscopy has been used for more thorough examination of this boundary. Defect composition has been determined by energy-dispersive analysis.
Предпросмотр статьи
Идентификаторы и классификаторы
- SCI
- Физика
- eLIBRARY ID
- 22628841

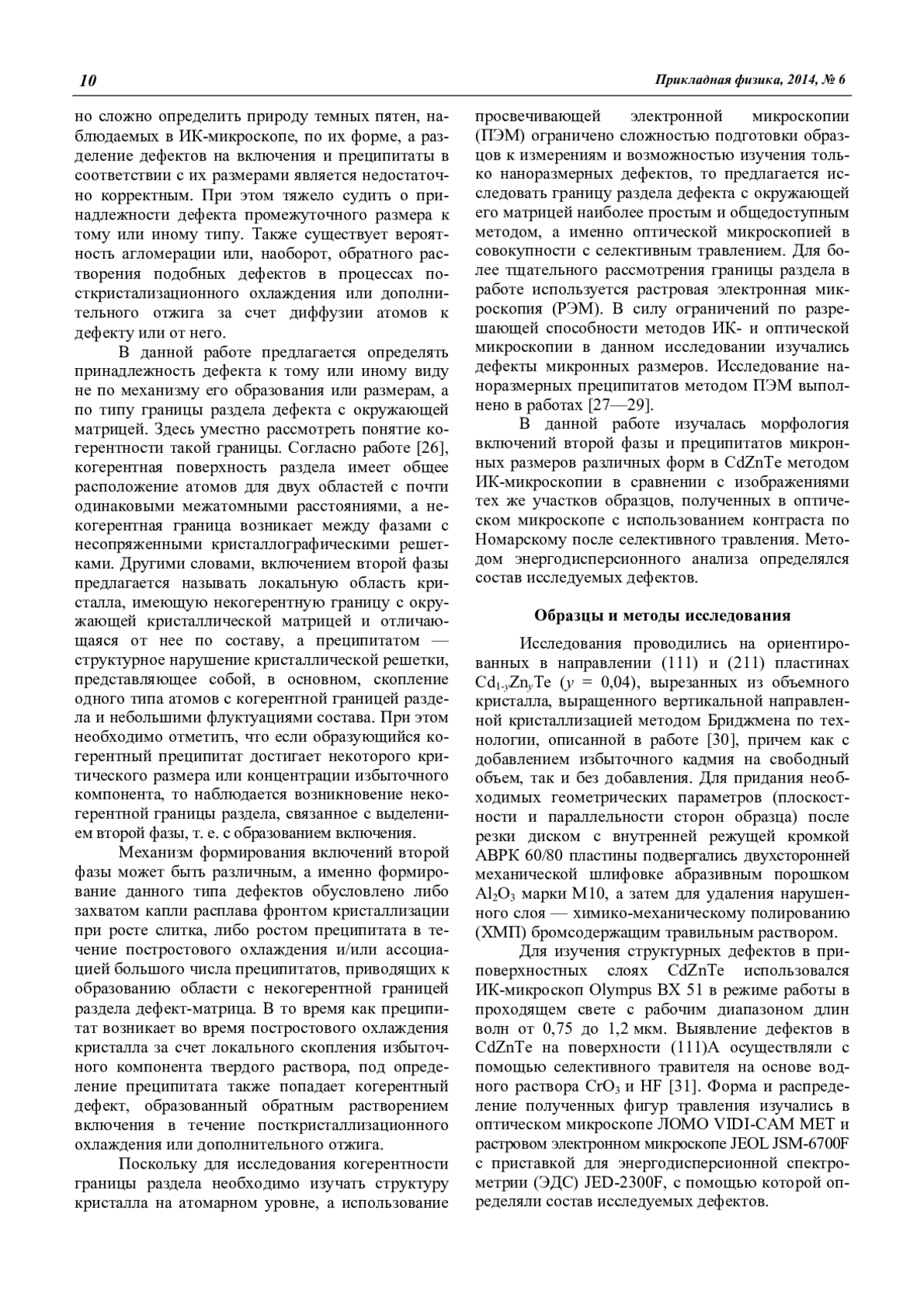

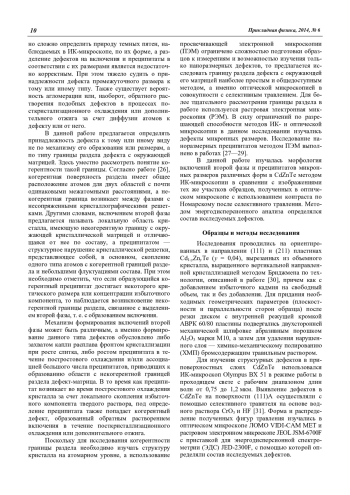

Поскольку не существует единого мнения по вопросу о четком разделении дефектов, наблюдаемых в ИК-микроскопе, на включения и преципитаты, была предложена классификация, в соответствии с которой к включению второй фазы относится дефект, имеющий некогерентную границу раздела с окружающей матрицей и отличающийся от него по составу, а преципитат — структурное нарушение кристаллической решетки, представляющее собой, в основном, скопление одного типа атомов с когерентной границей раздела дефект-матрица и небольшими флуктуациями состава.

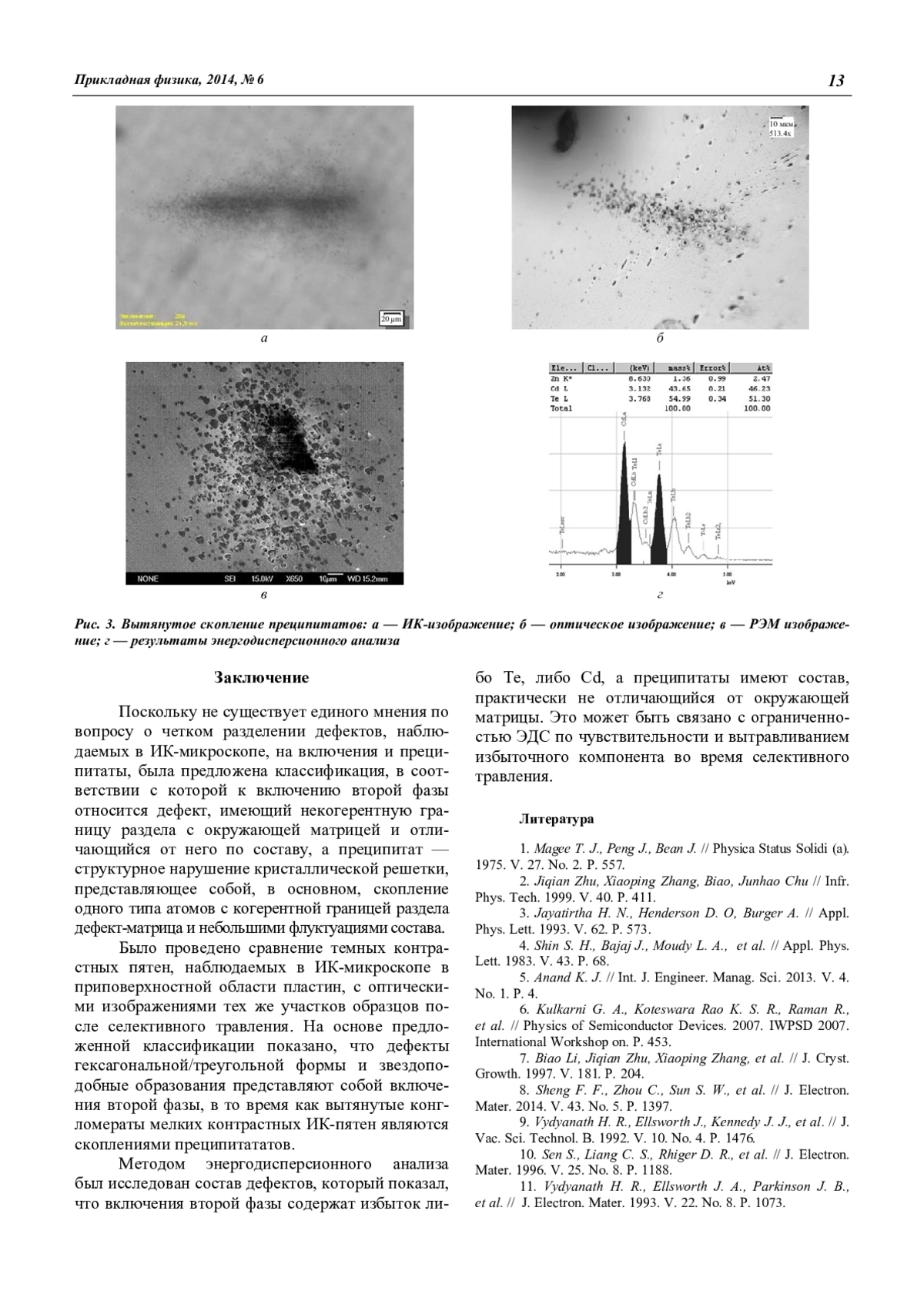

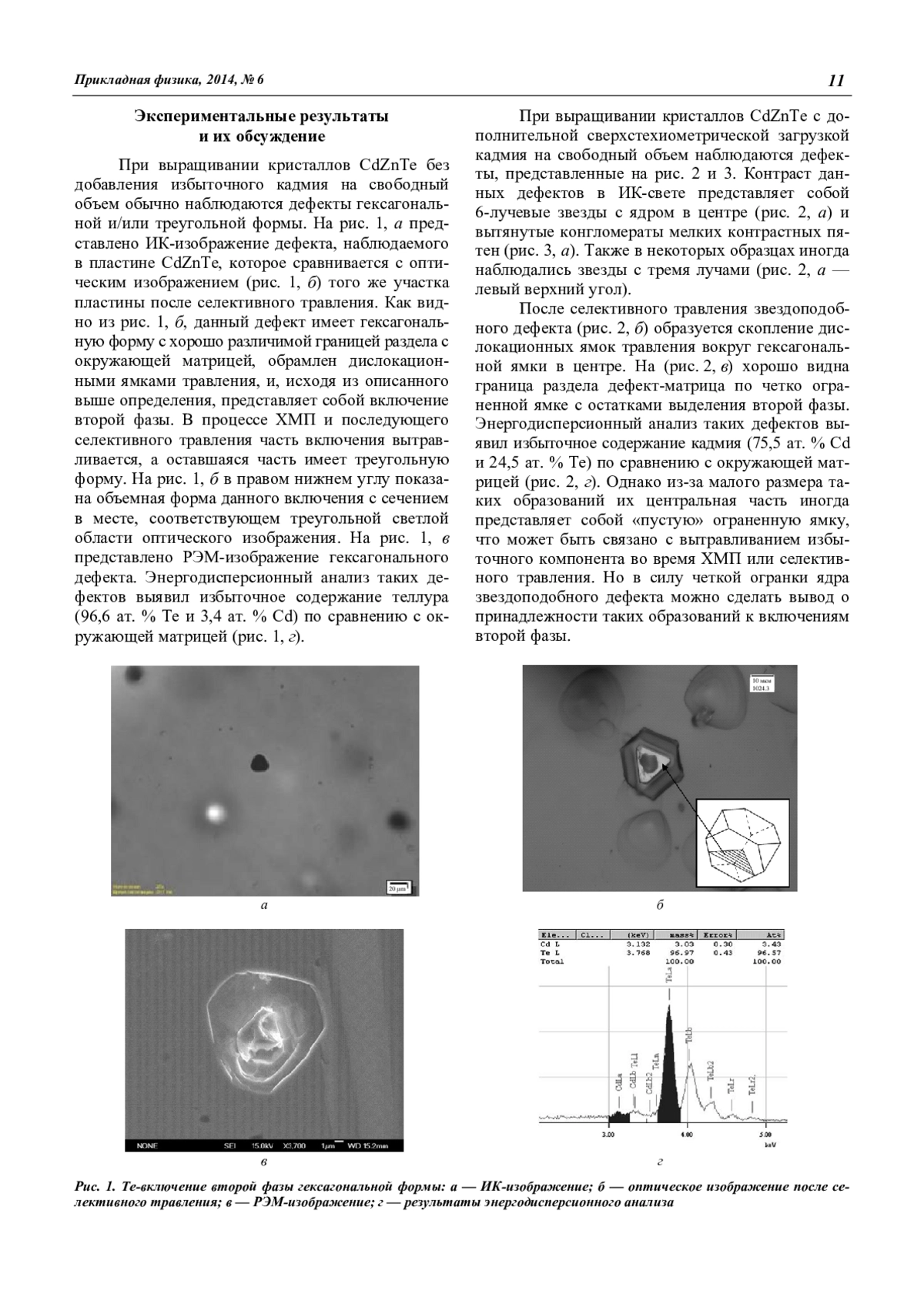

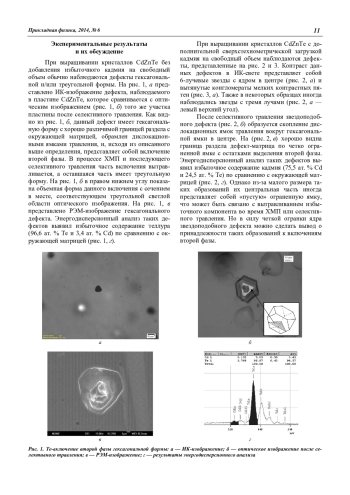

Было проведено сравнение темных контрастных пятен, наблюдаемых в ИК-микроскопе в приповерхностной области пластин, с оптическими изображениями тех же участков образцов после селективного травления. На основе предложенной классификации показано, что дефекты гексагональной/треугольной формы и звездоподобные образования представляют собой включения второй фазы, в то время как вытянутые конгломераты мелких контрастных ИК-пятен являются скоплениями преципитататов.
Методом энергодисперсионного анализа был исследован состав дефектов, который показал, что включения второй фазы содержат избыток либо Te, либо Cd, а преципитаты имеют состав, практически не отличающийся от окружающей матрицы. Это может быть связано с ограниченностью ЭДС по чувствительности и вытравливанием избыточного компонента во время селективного травления.
Список литературы
1. Magee T. J., Peng J., Bean J. // Physica Status Solidi (a). 1975. V. 27. No. 2. P. 557.
2. Jiqian Zhu, Xiaoping Zhang, Biao, Junhao Chu // Infr. Phys. Tech. 1999. V. 40. P. 411.
3. Jayatirtha H. N., Henderson D. O, Burger A. // Appl. Phys. Lett. 1993. V. 62. P. 573.
4. Shin S. H., Bajaj J., Moudy L. A., et al. // Appl. Phys. Lett. 1983. V. 43. P. 68.
5. Anand K. J. // Int. J. Engineer. Manag. Sci. 2013. V. 4. No. 1. P. 4.
6. Kulkarni G. A., Koteswara Rao K. S. R., Raman R., et al. // Physics of Semiconductor Devices. 2007. IWPSD 2007. International Workshop on. P. 453.
7. Biao Li, Jiqian Zhu, Xiaoping Zhang, et al. // J. Cryst. Growth. 1997. V. 181. P. 204.
8. Sheng F. F., Zhou C., Sun S. W., et al. // J. Electron. Mater. 2014. V. 43. No. 5. P. 1397.
9. Vydyanath H. R., Ellsworth J., Kennedy J. J., et al. // J. Vac. Sci. Technol. B. 1992. V. 10. No. 4. P. 1476.
10. Sen S., Liang C. S., Rhiger D. R., et al. // J. Electron. Mater. 1996. V. 25. No. 8. P. 1188.
11. Vydyanath H. R., Ellsworth J. A., Parkinson J. B., et al. // J. Electron. Mater. 1993. V. 22. No. 8. P. 1073.
12. Rudolph P., Neubert M., Muhlberg M. // J. Cryst. Growth. 1993. V. 128. P. 582.
13. Rudolph P., Engel A., Schentke I., et al. // J. Cryst. Growth. 1995. V. 147. P. 297.
14. Rudlph P. // Cryst. Res. Technol. 2003. V. 38. No. 7—8. P. 542.
15. Hossain A., Bolotnikov A. E., Camarda G. S., et al. // J. Cryst. Growth. 2010. V. 312. P. 1795.
16. Rodriguez M. E., Zelaya-Angel O., Perez Bueno J. J., et al. // J. Cryst. Growth. 2000. V. 213. P. 259.
17. Yadong Xu, Wanqi Jie, Tao Wanga, et al. // J. Alloys Comp. 2011. V. 509. No. 5. P. 2338.
18. Bhaladhare Sachin, Gitau Munge W., Santosh Swain, et al. // Proc. SPIE. 2011. V. 8142. P. 814210-1.
19. Belas E., Bugar M., Grill R., et al. // J. Electron. Mater. 2007. V. 36. No. 8. P. 1025.
20. Belas E., Bugar M., Grill R., et al. // J. Electron. Mater. 2008. V. 37. No. 9. P. 1212.
21. Sun S. W., Zhou C. H., Yu H. X., et al. // Proc. SPIE. 2013. V. 8907. P. 890704-1.
22. Xu L., Jie W., Bolotnikov A. E., et al. // J. Cryst. Growth. 2012. V. 355. No. 1. P. 84.
23. Mackenzie J., Kumar F. J., Chen H. // J. Electron. Mater. 2013. V. 42. No. 11. P. 3129.
24. Sheng F. F., Cui X. P, Sun S. W., et al. // J. Cryst. Growth. 2012. V. 354. P. 76.
25. Pengfei Yu, Wanqi Jie // Cryst. Eng. Comm. 2013. V. 15. P. 5045.
26. Фистуль В. И. Распад пересыщенных полупроводниковых твердых растворов. — М.: Металлургия, 1977.
27. Денисов И. А., Смирнова Н. А., Андрусов Ю. Б. и др. // Прикладная физика. 2011. № 5. C. 35.
28. Tao Wang , Wanqi Jie, Dongmei Zeng. // Mat. Sci. Engineer. A. 2008. V. 472. No. 5. P. 227.
29. Durose K., Russel G. J., Woods J. // J. Cryst. Growth. 1985. V. 72. P. 85.
30. Шматов Н. И., Смирнова Н. А., Белов А. Г. и др. // Материалы электронной техники. 2006. № 3. С. 28.
31. Инденбаум Г. В., Бароненкова Р. П., Бойных Н. М. // Физика и химия обработки материалов. 1971. № 2. С. 91.
32. Brion H. G., Mewes C., Hahn I., et al. // J. Cryst. Growth. 1993. V. 134. P. 281.
33. Kim W. J., Park M. J., Kim S. U., et al. // J. Cryst. Growth. 1990. V. 104. P. 677.

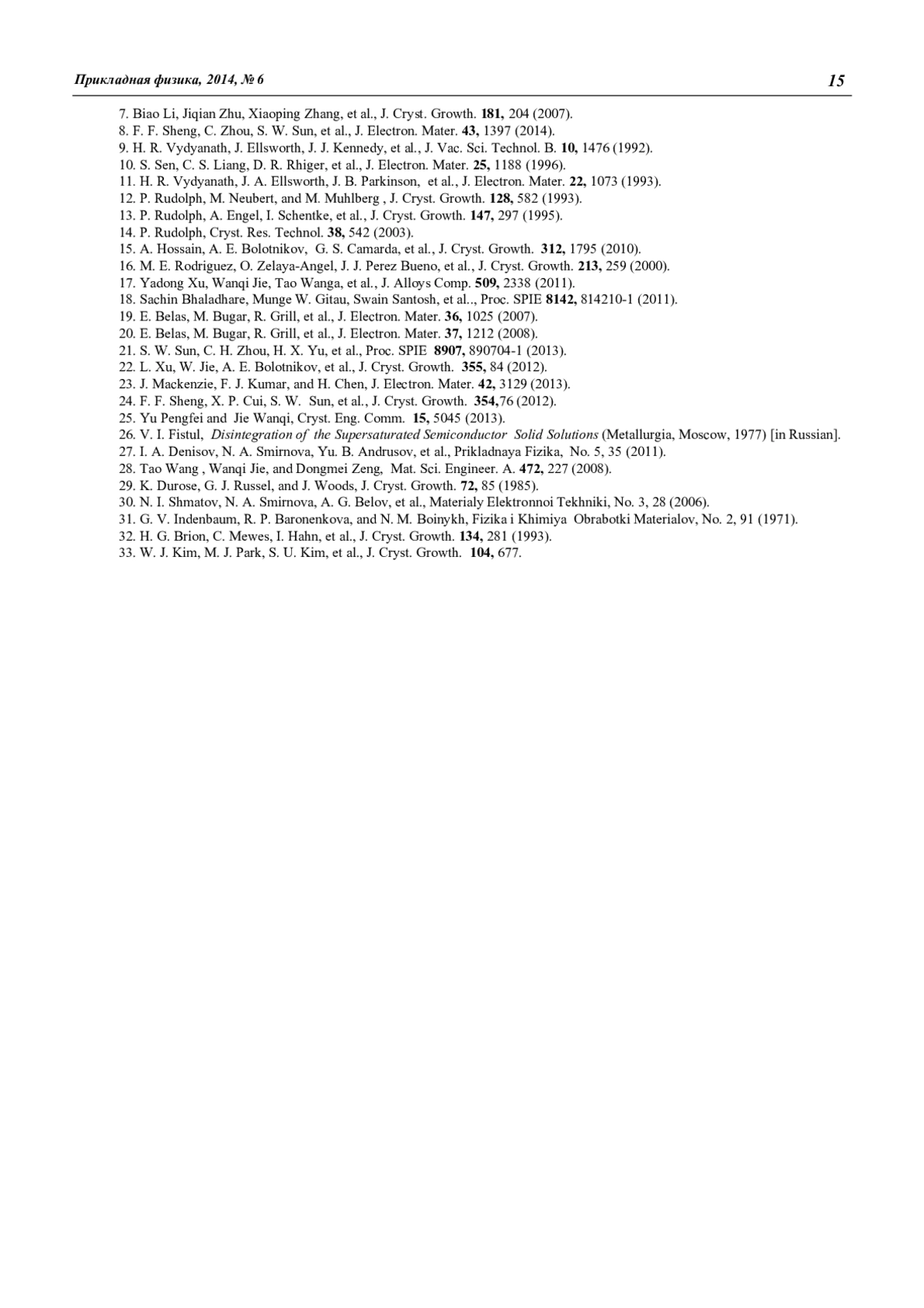

1. T. J. Magee, J. Peng, and J. Bean, Physica Status Solidi (a) 27, 557 (1975).
2. Zhu Jiqian, Zhang Xiaoping, Biao, et al., Infr. Phys. Tech. 40, 411 (1999).
3. H. N. Jayatirtha, D. O. Henderson, and A. Burger, Appl. Phys. Lett. 62, 573 (1993).
4. S. H. Shin, J. Bajaj, L. A.,Moudy, et al., Appl. Phys. Lett. 43, 68 (1983).
5. K. J. Anand, Int. J. Engineer. Manag. Sci. 4, 4 (2013).
6. G. A. Kulkarni, Rao K. S. R. Koteswara, R. Raman, et al., in Proc. on Physics of Semiconductor Devices (IWPSD 2007. International Workshop), p. 453.
7. Biao Li, Jiqian Zhu, Xiaoping Zhang, et al., J. Cryst. Growth. 181, 204 (2007).
8. F. F. Sheng, C. Zhou, S. W. Sun, et al., J. Electron. Mater. 43, 1397 (2014).
9. H. R. Vydyanath, J. Ellsworth, J. J. Kennedy, et al., J. Vac. Sci. Technol. B. 10, 1476 (1992).
10. S. Sen, C. S. Liang, D. R. Rhiger, et al., J. Electron. Mater. 25, 1188 (1996).
11. H. R. Vydyanath, J. A. Ellsworth, J. B. Parkinson, et al., J. Electron. Mater. 22, 1073 (1993).
12. P. Rudolph, M. Neubert, and M. Muhlberg , J. Cryst. Growth. 128, 582 (1993).
13. P. Rudolph, A. Engel, I. Schentke, et al., J. Cryst. Growth. 147, 297 (1995).
14. P. Rudolph, Cryst. Res. Technol. 38, 542 (2003).
15. A. Hossain, A. E. Bolotnikov, G. S. Camarda, et al., J. Cryst. Growth. 312, 1795 (2010).
16. M. E. Rodriguez, O. Zelaya-Angel, J. J. Perez Bueno, et al., J. Cryst. Growth. 213, 259 (2000).
17. Yadong Xu, Wanqi Jie, Tao Wanga, et al., J. Alloys Comp. 509, 2338 (2011).
18. Sachin Bhaladhare, Munge W. Gitau, Swain Santosh, et al.., Proc. SPIE 8142, 814210-1 (2011).
19. E. Belas, M. Bugar, R. Grill, et al., J. Electron. Mater. 36, 1025 (2007).
20. E. Belas, M. Bugar, R. Grill, et al., J. Electron. Mater. 37, 1212 (2008).
21. S. W. Sun, C. H. Zhou, H. X. Yu, et al., Proc. SPIE 8907, 890704-1 (2013).
22. L. Xu, W. Jie, A. E. Bolotnikov, et al., J. Cryst. Growth. 355, 84 (2012).
23. J. Mackenzie, F. J. Kumar, and H. Chen, J. Electron. Mater. 42, 3129 (2013).
24. F. F. Sheng, X. P. Cui, S. W. Sun, et al., J. Cryst. Growth. 354,76 (2012).
25. Yu Pengfei and Jie Wanqi, Cryst. Eng. Comm. 15, 5045 (2013).
26. V. I. Fistul, Disintegration of the Supersaturated Semiconductor Solid Solutions (Metallurgia, Moscow, 1977) [in Russian].
27. I. A. Denisov, N. A. Smirnova, Yu. B. Andrusov, et al., Prikladnaya Fizika, No. 5, 35 (2011).
28. Tao Wang , Wanqi Jie, and Dongmei Zeng, Mat. Sci. Engineer. A. 472, 227 (2008).
29. K. Durose, G. J. Russel, and J. Woods, J. Cryst. Growth. 72, 85 (1985).
30. N. I. Shmatov, N. A. Smirnova, A. G. Belov, et al., Materialy Elektronnoi Tekhniki, No. 3, 28 (2006).
31. G. V. Indenbaum, R. P. Baronenkova, and N. M. Boinykh, Fizika i Khimiya Obrabotki Materialov, No. 2, 91 (1971).
32. H. G. Brion, C. Mewes, I. Hahn, et al., J. Cryst. Growth. 134, 281 (1993).
33. W. J. Kim, M. J. Park, S. U. Kim, et al., J. Cryst. Growth. 104, 677.
