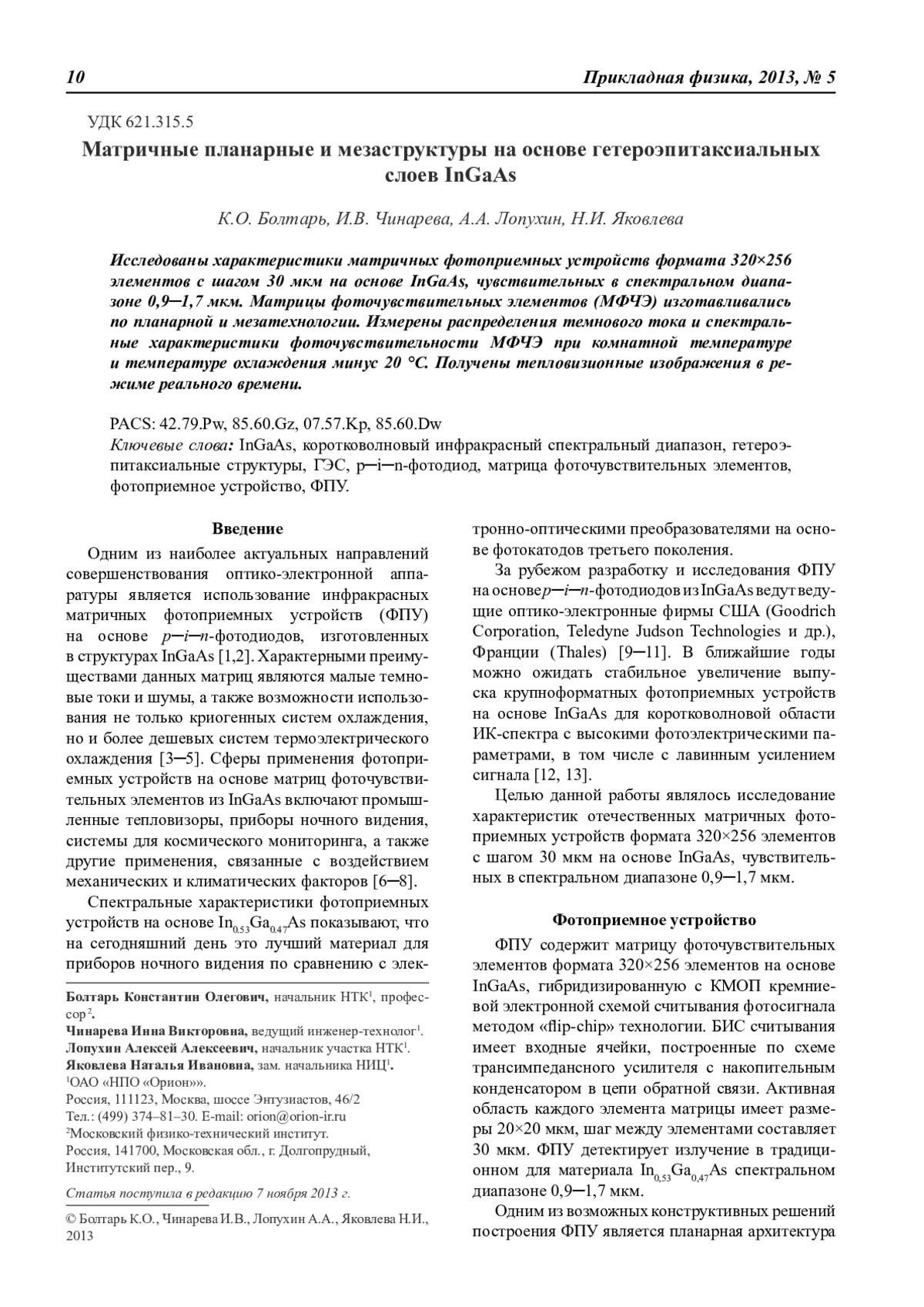

Исследованы характеристики матричных фотоприемных устройств формата 320×256 элементов с шагом 30 мкм на основе InGaAs, чувствительных в спектральном диапазоне 0,9─1,7 мкм. Матрицы фоточувствительных элементов (МФЧЭ) изготавливались по планарной и мезатехнологии. Измерены распределения темнового тока и спектральные характеристики фоточувствительности МФЧЭ при комнатной температуре и температуре охлаждения минус 20 °C. Получены тепловизионные изображения в режиме реального времени

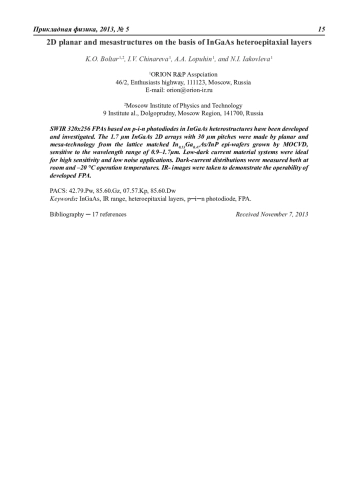

SWIR 320х256 FPAs based on p-i-n photodiodes in InGaAs heterostructures have been developed and investigated. The 1.7 μm InGaAs 2D arrays with 30 μm pitches were made by planar and mesa-technology from the lattice matched In0.53Ga0.47As/InP epi-wafers grown by MOCVD, sensitive to the wavelength range of 0.9–1.7μm. Low-dark current material systems were ideal for high sensitivity and low noise applications. Dark-current distributions were measured both at room and –20 °C operation temperatures. IR- images were taken to demonstrate the operability of developed FPA
Идентификаторы и классификаторы
- SCI
- Физика

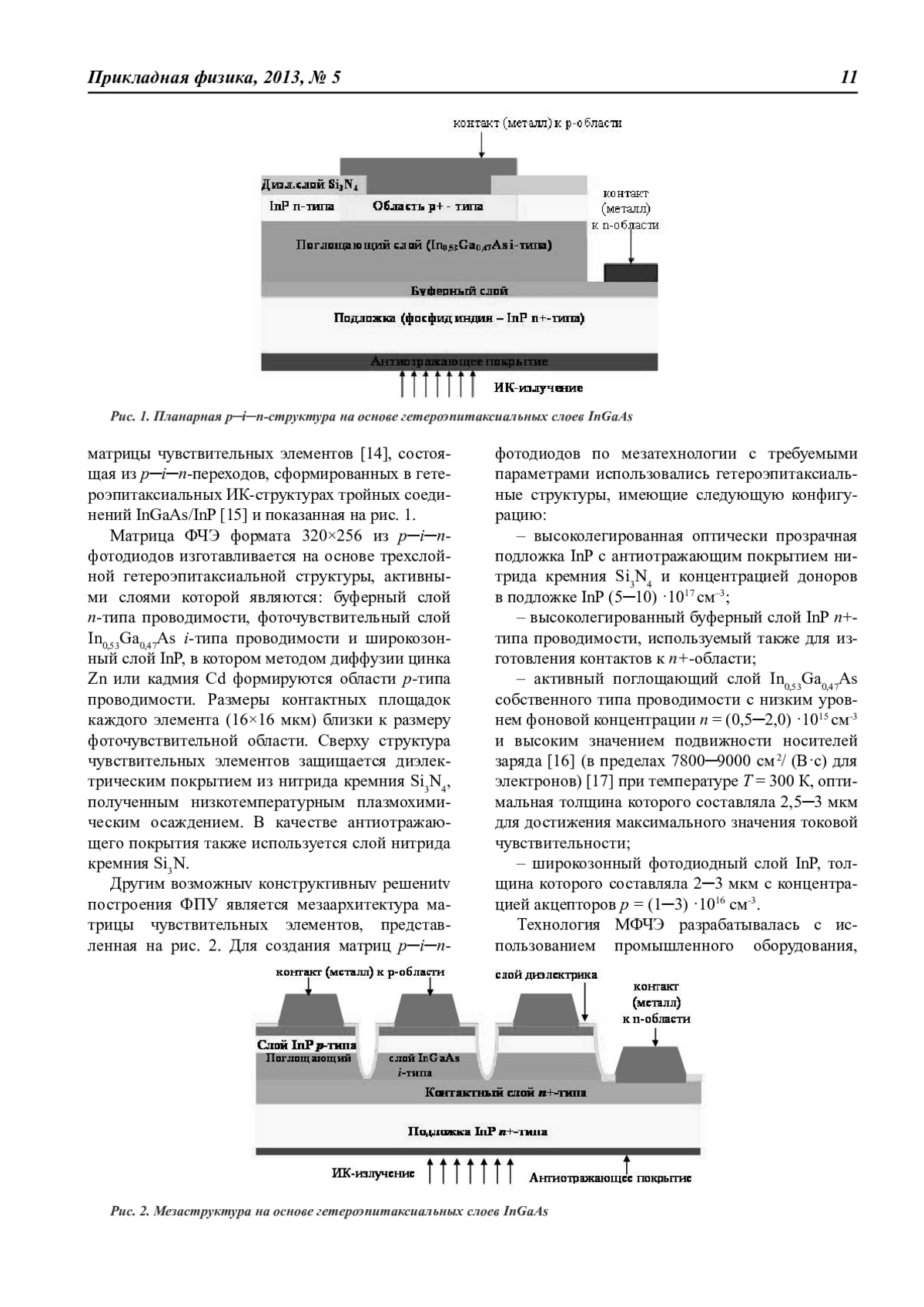

Архитектура матриц p─i─n-фотодиодов на основе тройных соединений арсенидов InGaAs/InP позволяет реализовывать фотоприемные устройства с параметрами, близкими к лучшим мировым. Для крупноформатных матриц с размером пикселя порядка 15─30 мкм необходимы как высококачественные полупроводниковые структуры, так и усовершенствования в технологии изготовления. Для уменьшения темнового тока применяется метод снижения обратного смещения к нулевым значениям, оптимизация толщины поглощающего слоя InGaAs, уменьшение рабочей температуры с помощью одно- или двухстадийного термоэлектрического охлаждения, что позволило получить основные параметры ФПУ, а именно, обнаружительную способность и вольтовую чувствительность на уровне лучших мировых аналогов.
Если у вас возникли вопросы или появились предложения по содержанию статьи, пожалуйста, направляйте их в рамках данной темы.
Список литературы
1. Forrest S.R., Leheny R.F., Nahory R.E., and Pollack M.A. // Applied Physics Letters. 1980. V. 37. P. 322
2. Stillman G.E., Cook L.W., Tabatabaie N. et al. // IEEE Transactions Electron Devices. 1983. V. ED-30. P. 364
3. Olsen G.H., Joshi A.M., Mason S.M., et al. // Proc. SPIE. 1989. V. 1157. P. 276
4. Olsen G., Joshi A., Lange M., et al. // Proc. SPIE. 1990. V. 1341. P. 432–37
5. Joshi A.M., Ban V.S., Mason S., et al. // Proc. SPIE. 1992. V. 1735. P. 287
6. Marlon D. Enriquez, Michael A. et al. // Proc. SPIE. 2008. V. 6940. P. 69400O
7. Chin A.K., Chen F.S., and Ermanis F. // J. Appl. Phys. 1984. V. 55. P. 1596
8. Saul R.H. and Chen F.S. // IEEE Electron Device Lett. 1983. V. ELD-4. P. 467
9. Littleton R., Dang K., Maloney P., et al. Spectral Irradiance of the Night Sky for Passive Low Light Level Imaging Applications / Proceedings of MSS. 2005. Passive Sensors., Charleston SC, 2005.
10. Tara J. Martin, Marshall J. Cohen, J. C. Dries, and Michael J. Lange // Proc. SPIE. 2004. V. 5406. P. 38
11. Martin T., Brubaker R., Dixon P. et al. // Proc. SPIE. 2005. V. 5783. P. 12
12. Pearsall T.P. and Papuchon M.// Applied Physics Letters. 1978. V. 33. P. 640
13. Forrest S.R., Smith R.G., and Kim O.K.// IEEE Journal of Quantum Electronics. 1980. V. QE-18, P. 2040
14. Boisvert J., Isshiki T, Sudharsanan R. et al. // Proc. SPIE. 2008. V. 6940. P. 69400L.
15. Чинарева И.В., Огнева О.В., Забенькин О.Н., Мищенкова Т.Н. Способ изготовления быстродействующего многоэлементного фотоприемника на основе эпитаксиальных структур InGaAs/InP, патент № 2 318 272 С1, дата опубликования 27.02.2008 г.
16. Gyuro I. MOVPE for InP-based Optoelectronic Device Application / Compound Semiconductor Industry Directory, Elsevier Science Ltd., 1996.
17. Stringfellow G.B. Organometallic Vapor-Phase Epitaxy: Theory and Practice (2nd Edition). Academic Press, New York, 1999.
