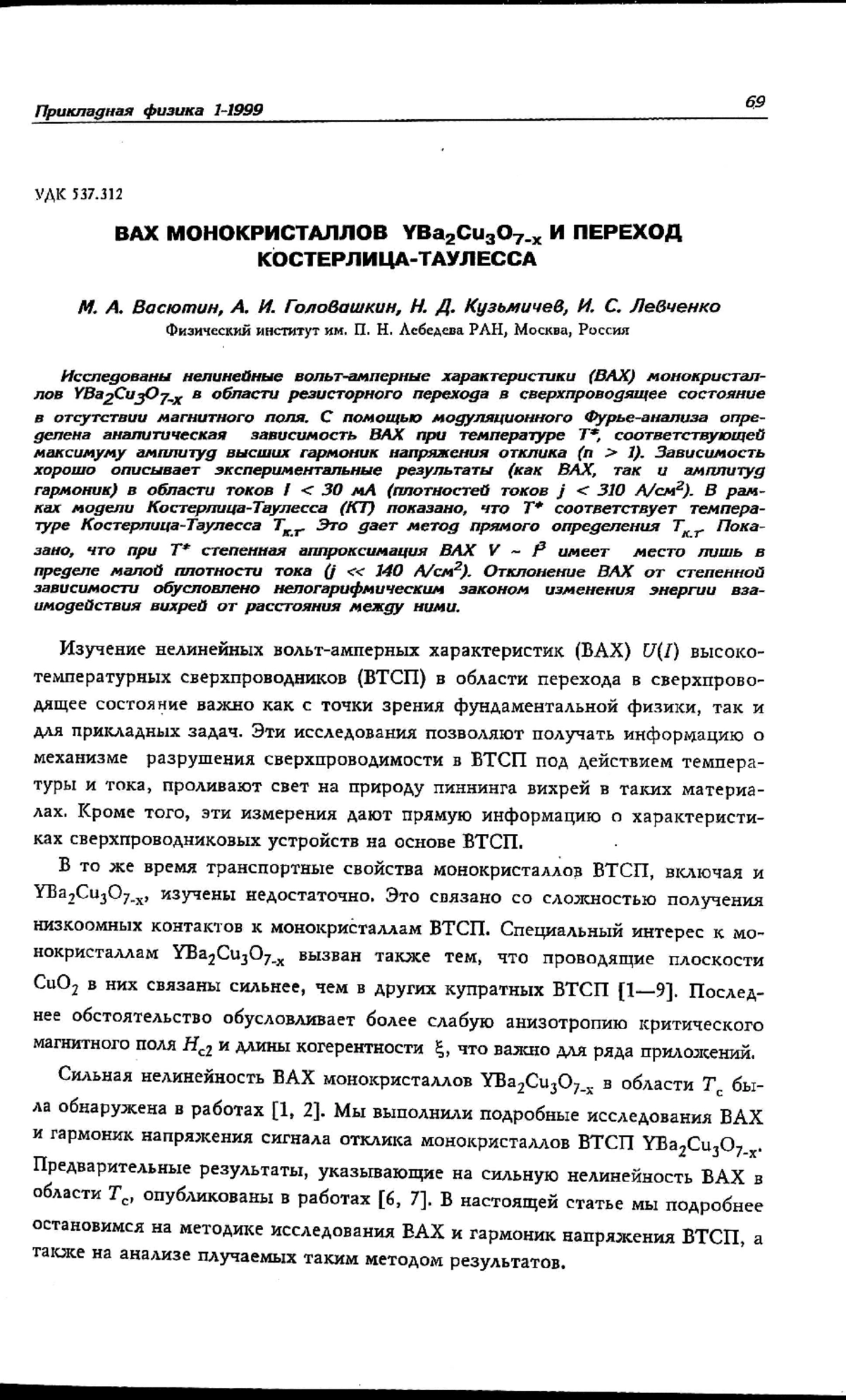

Исследованы нелинейные вольтамперные характеристики (ВАХ) монокристаллов YBa2Cu3O7-x в области резистивного перехода в сверхпроводящее состояние в отсутствии магнитного поля. С помощью модуляционного Фурье-анализа определена аналитическая зависимость ВАХ при температуре T*, соответствующей максимуму амплитуд высших гармоник напряжения отклика (n>1). Зависимость хорошо описывает экспериментальные результаты (как ВАХ, так и амплитуд гармоник) в области токов I < 30 mA (плотностей тока j < 310 A/cm2). В рамках модели Костерлица-Таулесса (KT) показано, что T* соответствует температуре Костерлица-Таулесса TKT. Это дает метод прямого определения TKT. Показано, что при T* степенная аппроксимация ВАХ V ~ I3 имеет место лишь в пределе малой плотности тока (j “ 140 A/ cm2). Отклонение ВАХ от степенной зависимости обусловлено нелогарифмическим законом изменения энергии взаимодействия вихрей от расстояния между ними.

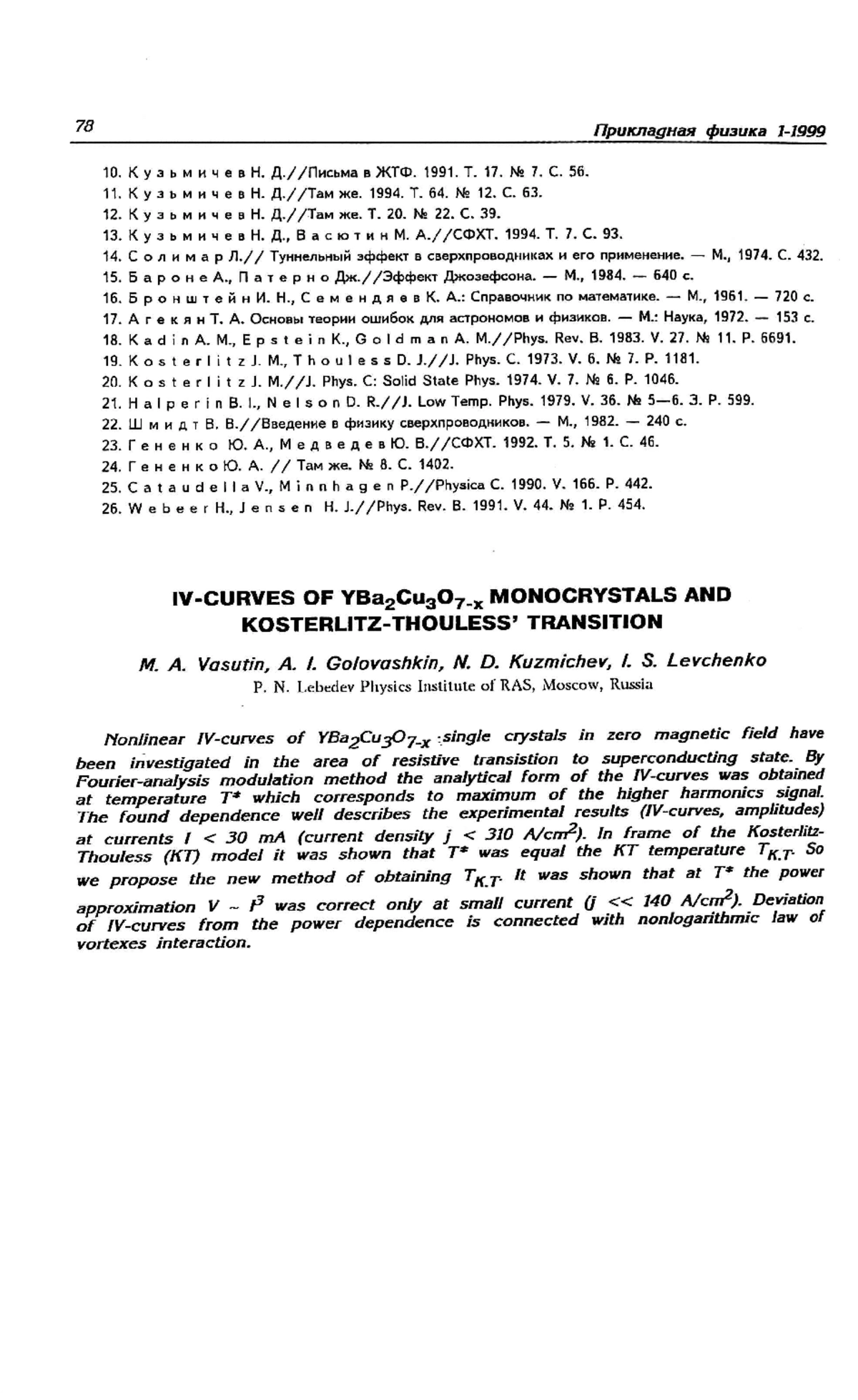

Nonlinear IV-curves of YBa2Cu3O7-x single crystals in zero magnetic field have been investigated in the area of resistive transition to superconducting state. By Fourier-analysis modulation method the analytical form of the IV-curves was obtained at temperature T* which corresponds to maximum of the higher harmonics signal. The found dependence well describes the experimental results (IV-curves, amplitudes) at currents I < 30 mA (current density j < 310 A/cm2). In frame of the Kosterlitz-Thouless (KT) model it was shown that T* was equal the KT temperature TKT. So we propose the new method of obtaining TKT. It was shown that at T* the power approximation V ~ I3 was correct only at small currents (j “ 140 A/ cm2). Deviation of IV-curves from the power dependence is connected with nonlogarithmic law of vortexes interaction.

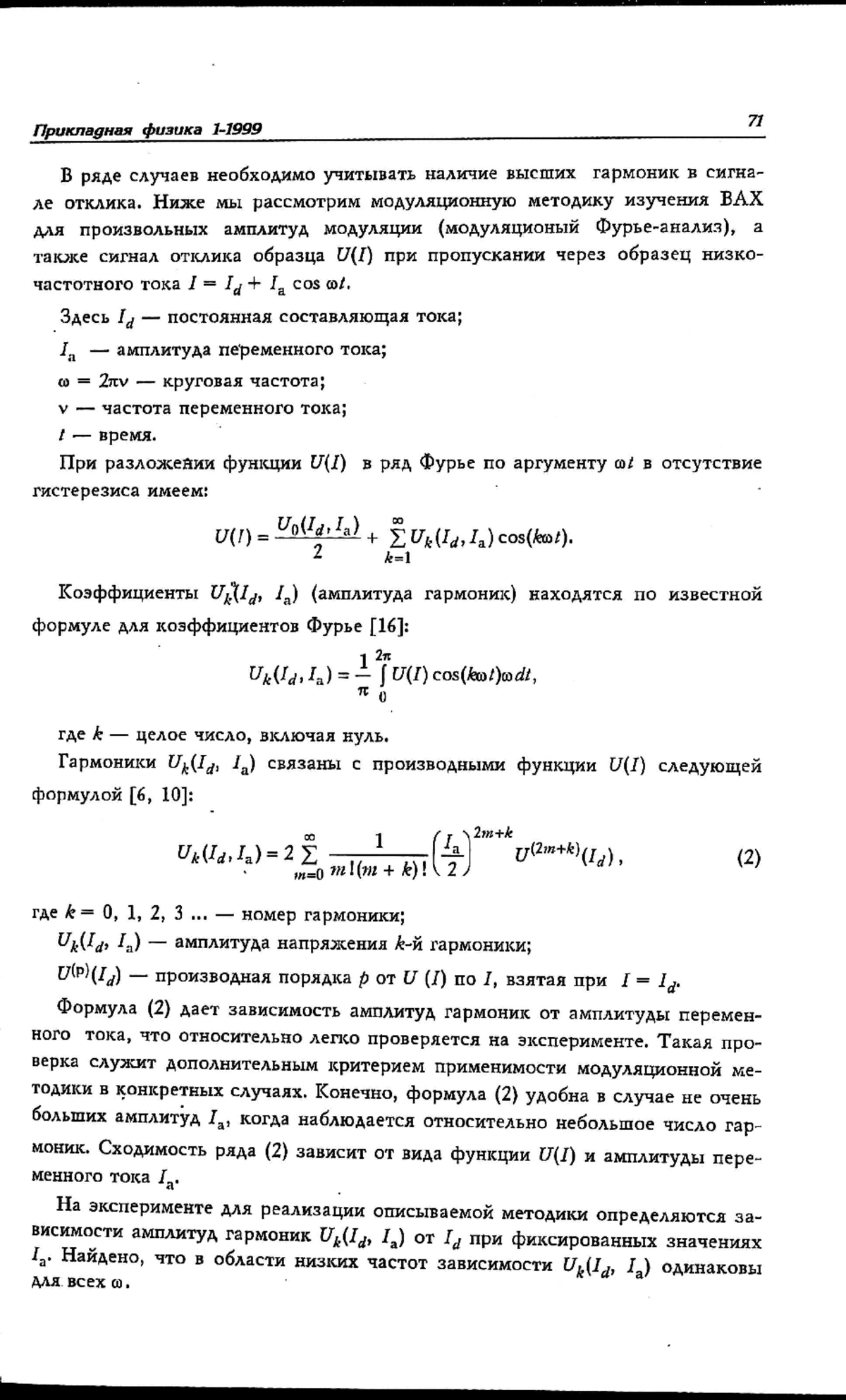

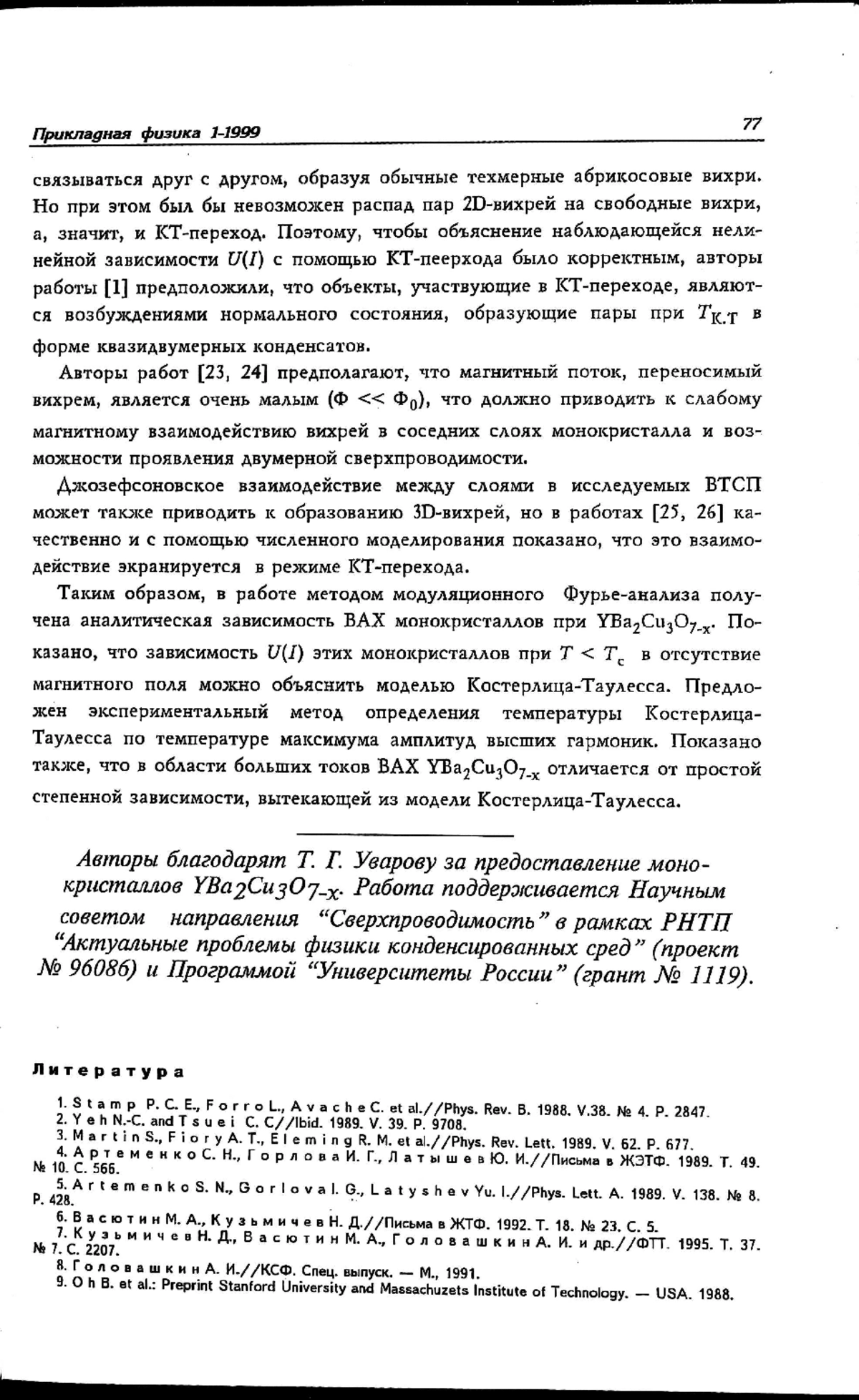

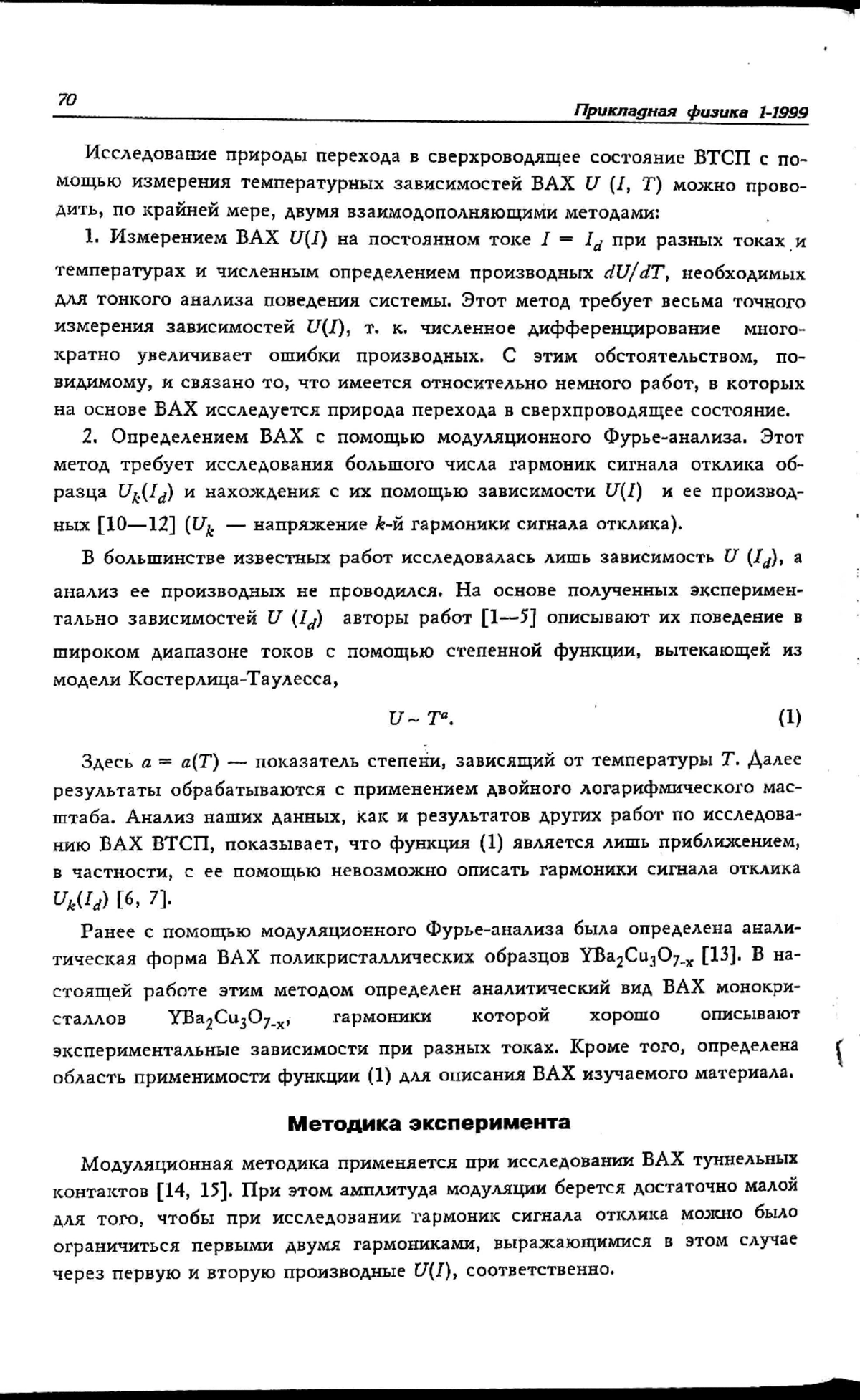

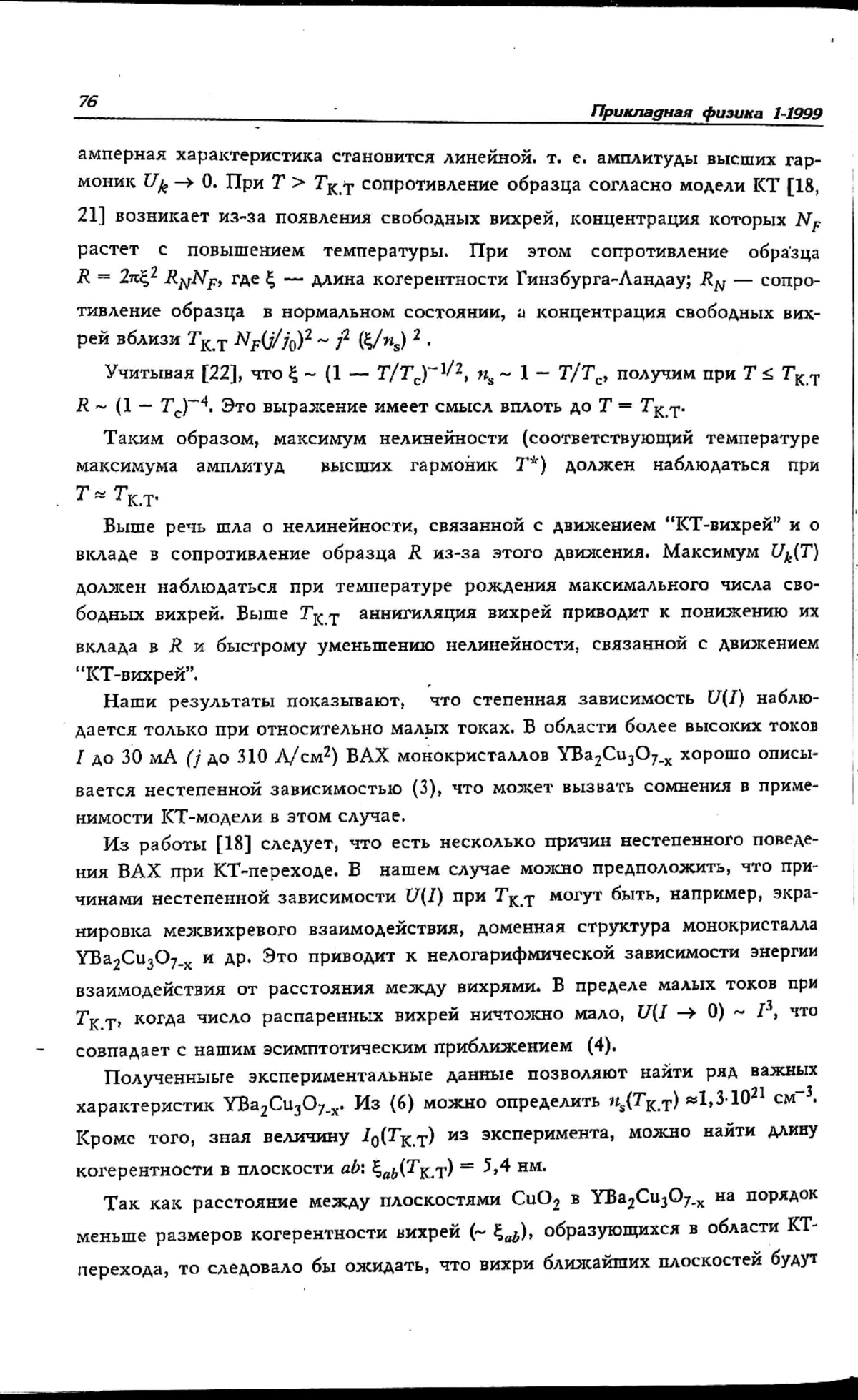

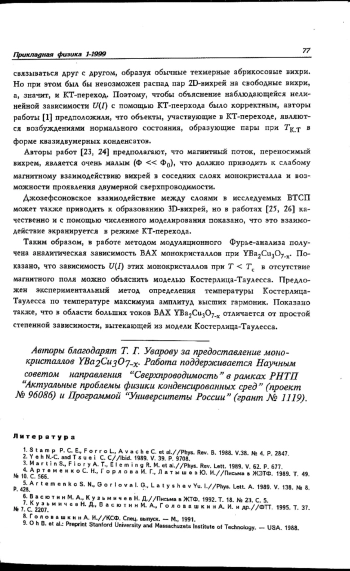

Предпросмотр статьи
Идентификаторы и классификаторы
- SCI
- Физика
Если у вас возникли вопросы или появились предложения по содержанию статьи, пожалуйста, направляйте их в рамках данной темы.
