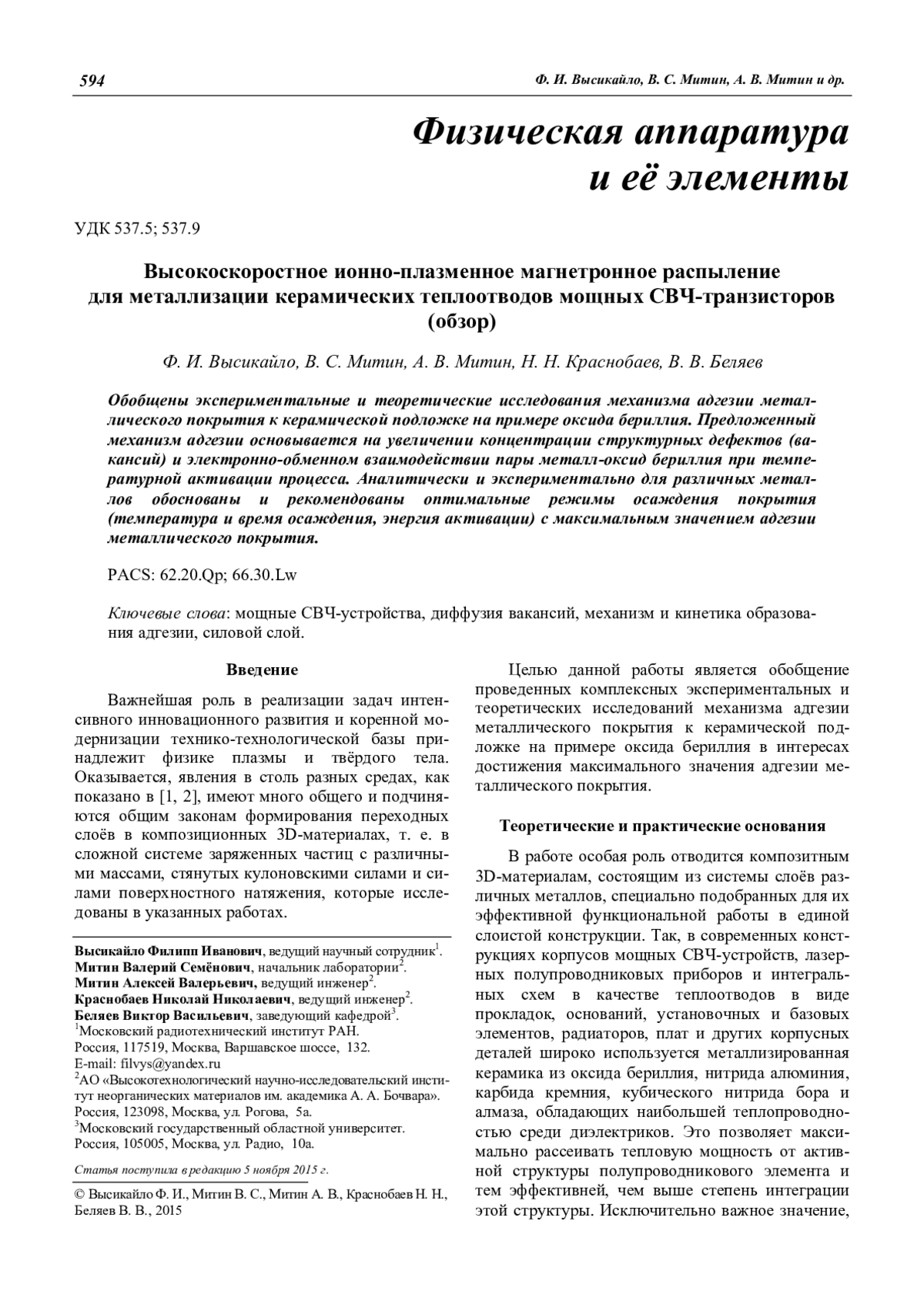

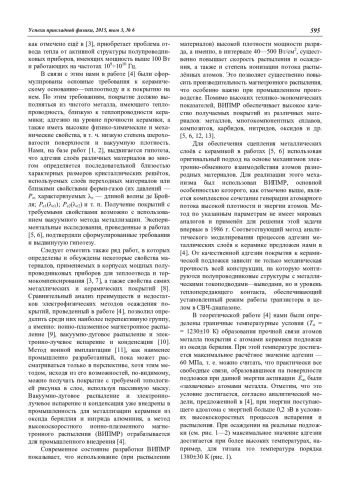

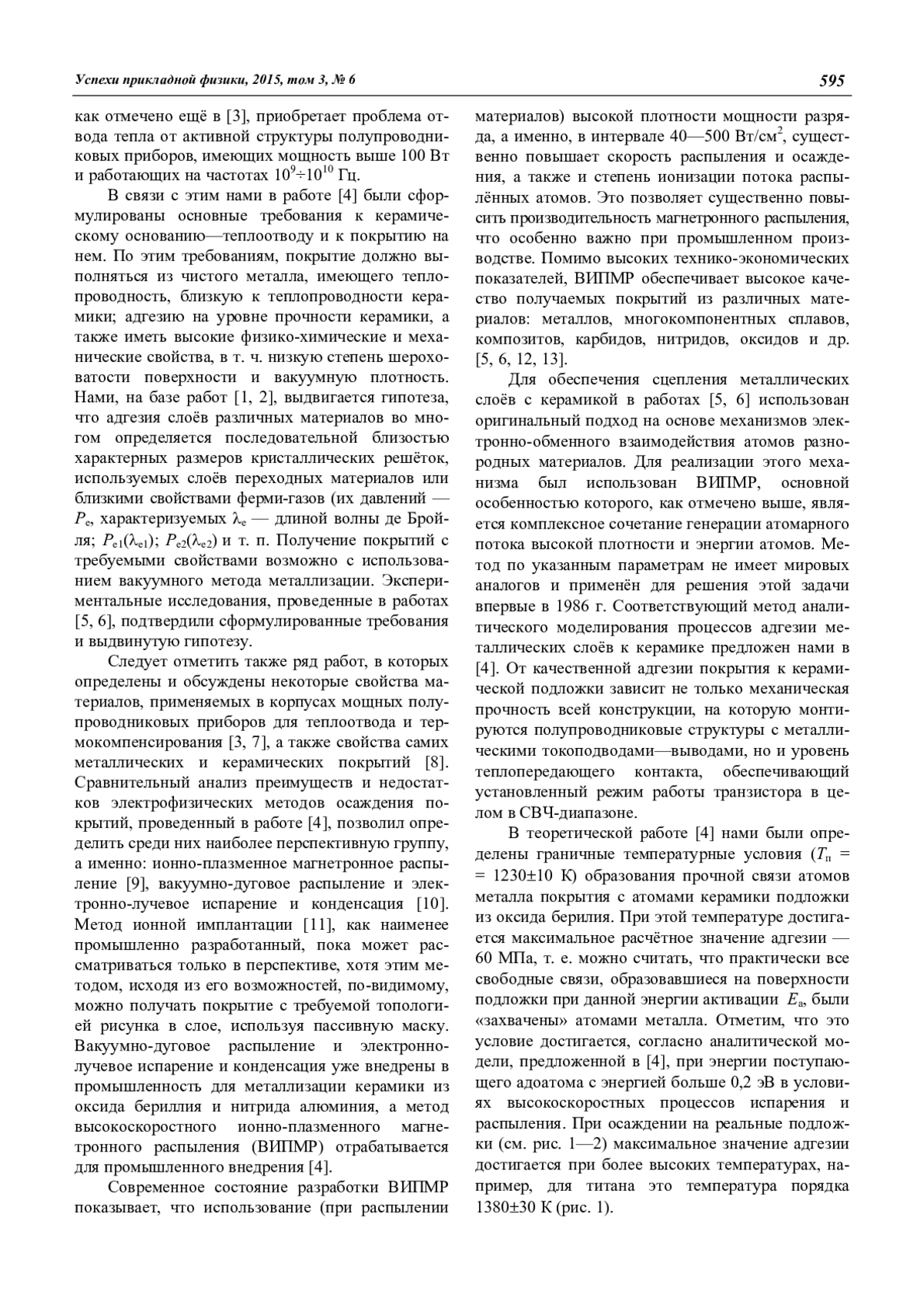

Обобщены экспериментальные и теоретические исследования механизма адгезии металлического покрытия к керамической подложке на примере оксида бериллия. Предложенный механизм адгезии основывается на увеличении концентрации структурных дефектов (вакансий) и электронно-обменном взаимодействии пары металл-оксид бериллия при температурной активации процесса. Аналитически и экспериментально для различных металлов обоснованы и рекомендованы оптимальные режимы осаждения покрытия (температура и время осаждения, энергия активации) с максимальным значением адгезии металлического покрытия.

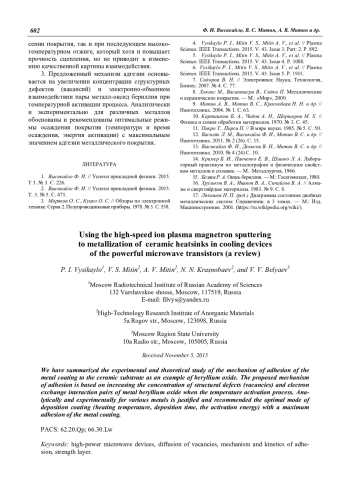

We have summarized the experimental and theoretical study of the mechanism of adhesion of the metal coating to the ceramic substrate as an example of beryllium oxide. The proposed mechanism of adhesion is based on increasing the concentration of structural defects (vacancies) and electron exchange interaction pairs of metal beryllium oxide when the temperature activation process. Analytically and experimentally for various metals is justified and recommended the optimal mode of deposition coating (heating temperature, deposition time, the activation energy) with a maximum adhesion of the metal coating.
Идентификаторы и классификаторы
- SCI
- Физика
- УДК
- 537.5. Электронные и ионные явления. Разряды. Плазма. Излучения
537.9. Физика конденсированного состояния - eLIBRARY ID
- 25085479

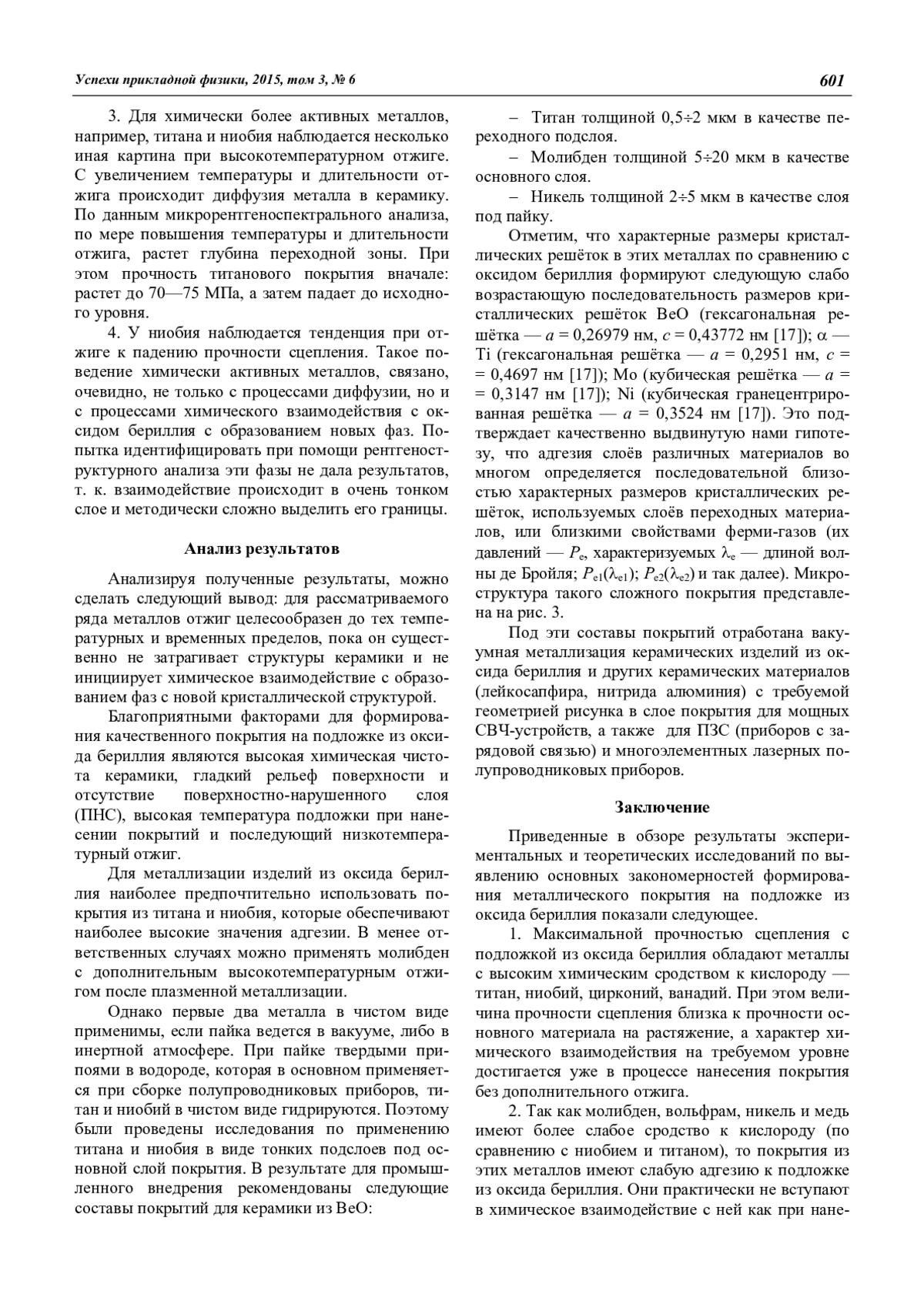

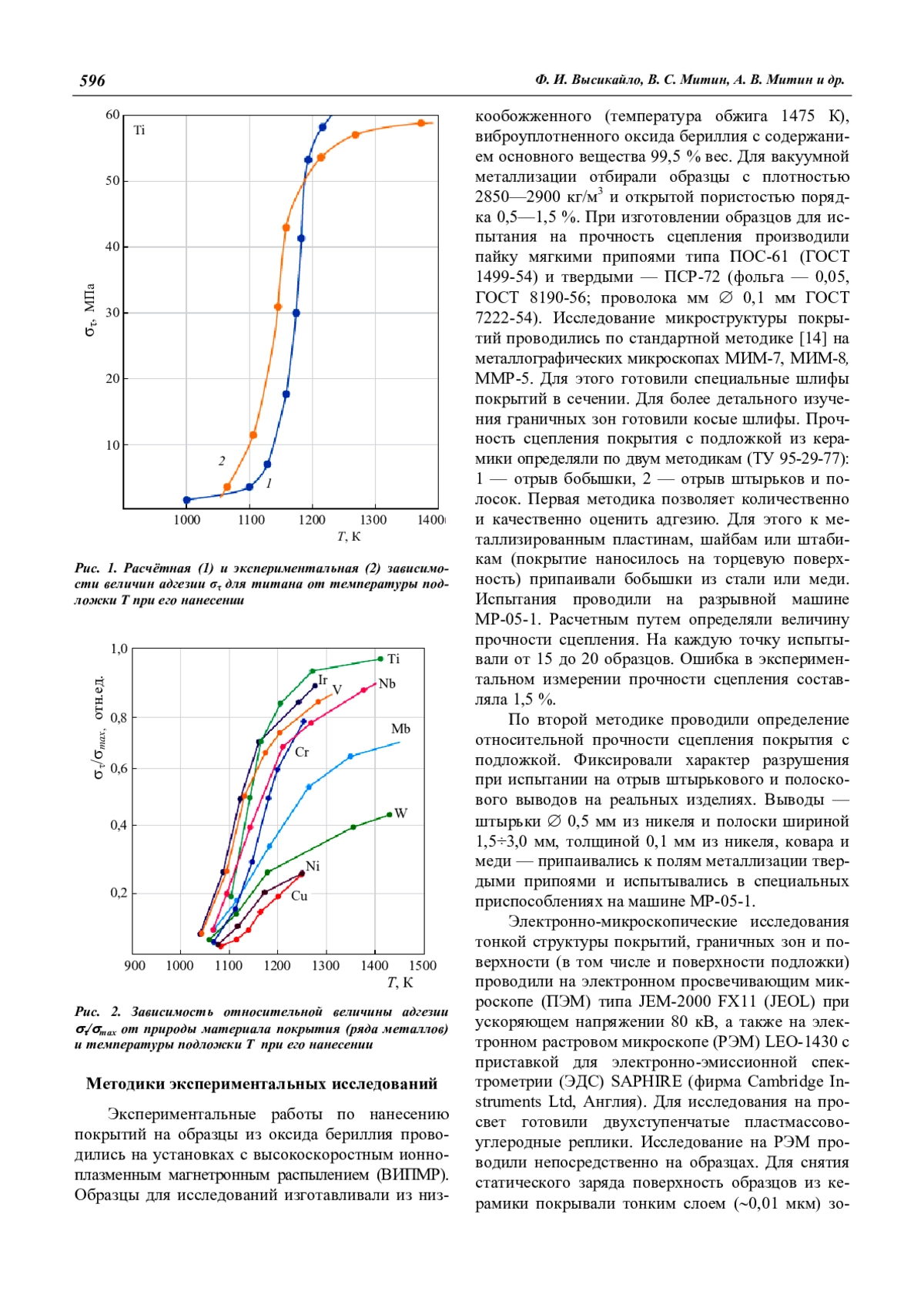

Приведенные в обзоре результаты экспериментальных и теоретических исследований по выявлению основных закономерностей формирования металлического покрытия на подложке из оксида бериллия показали следующее.
1. Максимальной прочностью сцепления с подложкой из оксида бериллия обладают металлы с высоким химическим сродством к кислороду — титан, ниобий, цирконий, ванадий. При этом величина прочности сцепления близка к прочности основного материала на растяжение, а характер химического взаимодействия на требуемом уровне достигается уже в процессе нанесения покрытия без дополнительного отжига.
2. Так как молибден, вольфрам, никель и медь имеют более слабое сродство к кислороду (по сравнению с ниобием и титаном), то покрытия из этих металлов имеют слабую адгезию к подложке из оксида бериллия. Они практически не вступают в химическое взаимодействие с ней как при нанесении покрытия, так и при последующем высокотемпературном отжиге, который хотя и повышает прочность сцепления, но не приводит к изменению качественной картины взаимодействия.
3. Предложенный механизм адгезии основывается на увеличении концентрации структурных дефектов (вакансий) и электронно-обменном взаимодействии пары металл-оксид бериллия при температурной активации процесса. Аналитически и экспериментально для различных металлов обоснованы и рекомендованы оптимальные режимы осаждения покрытия (температура и время осаждения, энергия активации) с максимальным значением адгезии металлического покрытия.
Список литературы
1. Высикайло Ф. И. // Успехи прикладной физики. 2015. Т 3. № 3. С. 226.
2. Высикайло Ф. И. // Успехи прикладной физики. 2015. Т. 3. № 5. С. 471.
3. Моряков О. С., Куцко О. С. // Обзоры по электронной технике. Серия 2. Полупроводниковые приборы. 1978. № 3. С. 538.
4. Vysikaylo P. I., Mitin V. S., Mitin A. V., et al. // Plasma Science. IEEE Transactions. 2015. V. 43. Issue 3. Part: 2. P. 892.
5. Vysikaylo P. I., Mitin V. S., Mitin A. V., et al. // Plasma Science. IEEE Transactions. 2015. V. 43. Issue 4. P. 1088.
6. Vysikaylo P. I., Mitin V. S., Mitin A. V., et al. // Plasma Science. IEEE Transactions. 2015. V. 43. Issue 5. P. 1901.
7. Сидоров В. Н. // Электроника: Наука, Технология, Бизнес. 2007. № 4. С. 77.
8. Хокинг М., Васантасри В., Сидки П. Металлические и керамические покрытия. — М.: «Мир», 2000.
9. Митин А. В., Митин В. С., Краснобаев Н. Н. и др. // Нанотехника. 2004. № 1. С. 63.
10. Карташкин Б. А., Чадов А. Н., Шоршоров М. Х. // Физика и химия обработки материалов. 1970. № 3. С. 45.
11. Пикро Т., Пирси П. // В мире науки. 1985. № 5. С. 50.
12. Василяк Л. М., Высикайло Ф. И., Митин В. С. и др. // Нанотехника. 2011. № 2 (26). С. 15.
13. Высикайло Ф. И., Денисов В. Н., Митин В. С. и др. // Нанотехника. 2010. № 4 (24) C. 10.
14. Кример Б. И., Панченко Е. В., Шишко Л. А. Лабораторный практикум по металлографии и физическим свойствам металлов и сплавов. — М.: Металлургия, 1966.
15. Беляев Р. А. Окись бериллия. — М.: Госатомиздат, 1980.
16. Хрульков В. А., Иванов В. А., Сипайлов В. А. // Алмазы и сверхтвёрдые материалы. 1983. № 9. С. 8.
17. Лякишев Н. П. (ред.) Диаграммы состояния двойных металлических систем: Справочник: в 3 томах. — М.: Изд. Машиностроение. 2001. (https://ru.wikipedia.org/wiki/).

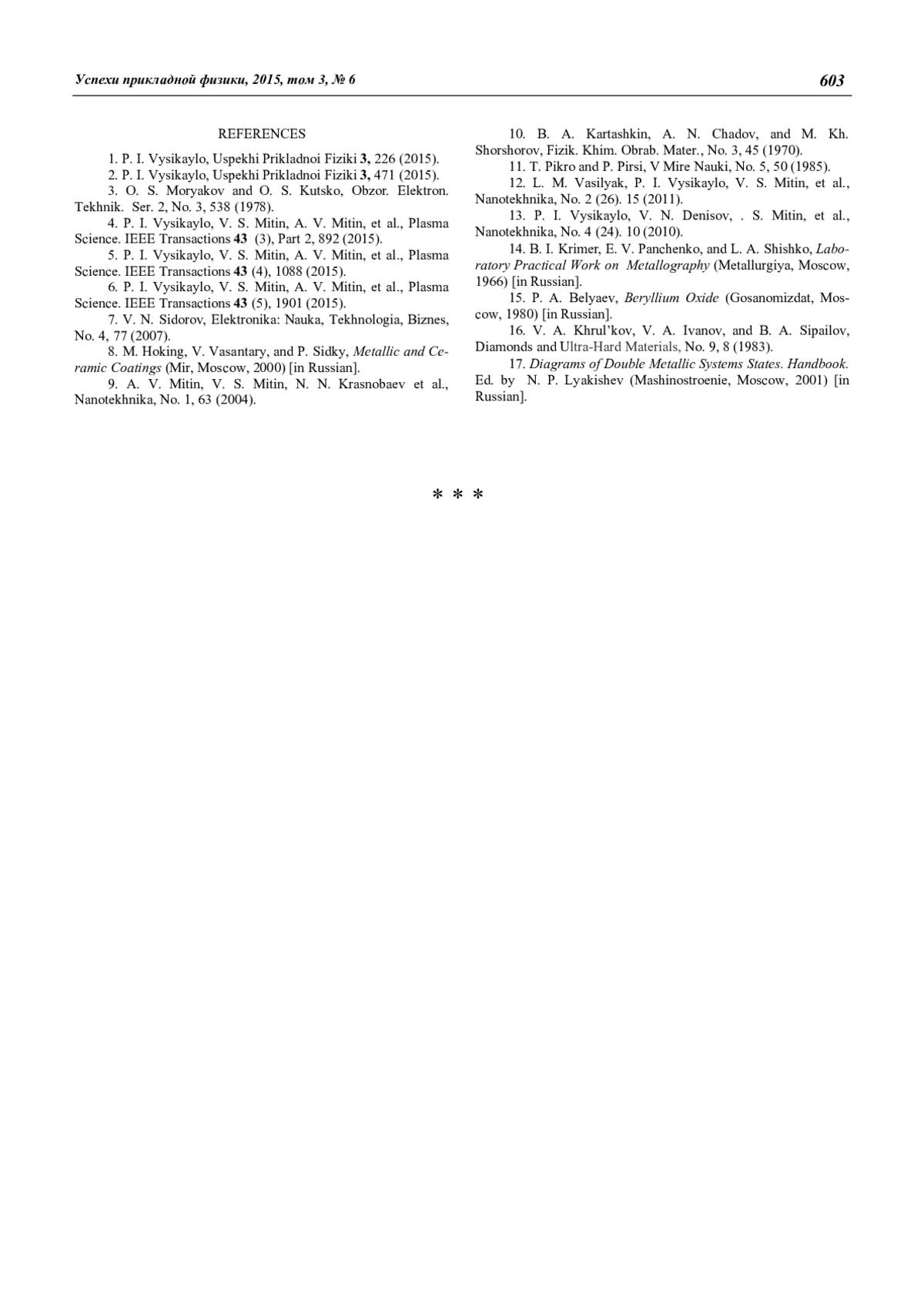

1. P. I. Vysikaylo, Uspekhi Prikladnoi Fiziki 3, 226 (2015).
2. P. I. Vysikaylo, Uspekhi Prikladnoi Fiziki 3, 471 (2015).
3. O. S. Moryakov and O. S. Kutsko, Obzor. Elektron. Tekhnik. Ser. 2, No. 3, 538 (1978).
4. P. I. Vysikaylo, V. S. Mitin, A. V. Mitin, et al., Plasma Science. IEEE Transactions 43 (3), Part 2, 892 (2015).
5. P. I. Vysikaylo, V. S. Mitin, A. V. Mitin, et al., Plasma Science. IEEE Transactions 43 (4), 1088 (2015).
6. P. I. Vysikaylo, V. S. Mitin, A. V. Mitin, et al., Plasma Science. IEEE Transactions 43 (5), 1901 (2015).
7. V. N. Sidorov, Elektronika: Nauka, Tekhnologia, Biznes, No. 4, 77 (2007).
8. M. Hoking, V. Vasantary, and P. Sidky, Metallic and Ceramic Coatings (Mir, Moscow, 2000) [in Russian].
9. A. V. Mitin, V. S. Mitin, N. N. Krasnobaev et al., Nanotekhnika, No. 1, 63 (2004).
10. B. A. Kartashkin, A. N. Chadov, and M. Kh. Shorshorov, Fizik. Khim. Obrab. Mater., No. 3, 45 (1970).
11. T. Pikro and P. Pirsi, V Mire Nauki, No. 5, 50 (1985).
12. L. M. Vasilyak, P. I. Vysikaylo, V. S. Mitin, et al., Nanotekhnika, No. 2 (26). 15 (2011).
13. P. I. Vysikaylo, V. N. Denisov, . S. Mitin, et al., Nanotekhnika, No. 4 (24). 10 (2010).
14. B. I. Krimer, E. V. Panchenko, and L. A. Shishko, Laboratory Practical Work on Metallography (Metallurgiya, Moscow, 1966) [in Russian].
15. P. A. Belyaev, Beryllium Oxide (Gosanomizdat, Moscow, 1980) [in Russian].
16. V. A. Khrul’kov, V. A. Ivanov, and B. A. Sipailov, Diamonds and Ultra-Hard Materials, No. 9, 8 (1983).
17. Diagrams of Double Metallic Systems States. Handbook. Ed. by N. P. Lyakishev (Mashinostroenie, Moscow, 2001) [in Russian].
