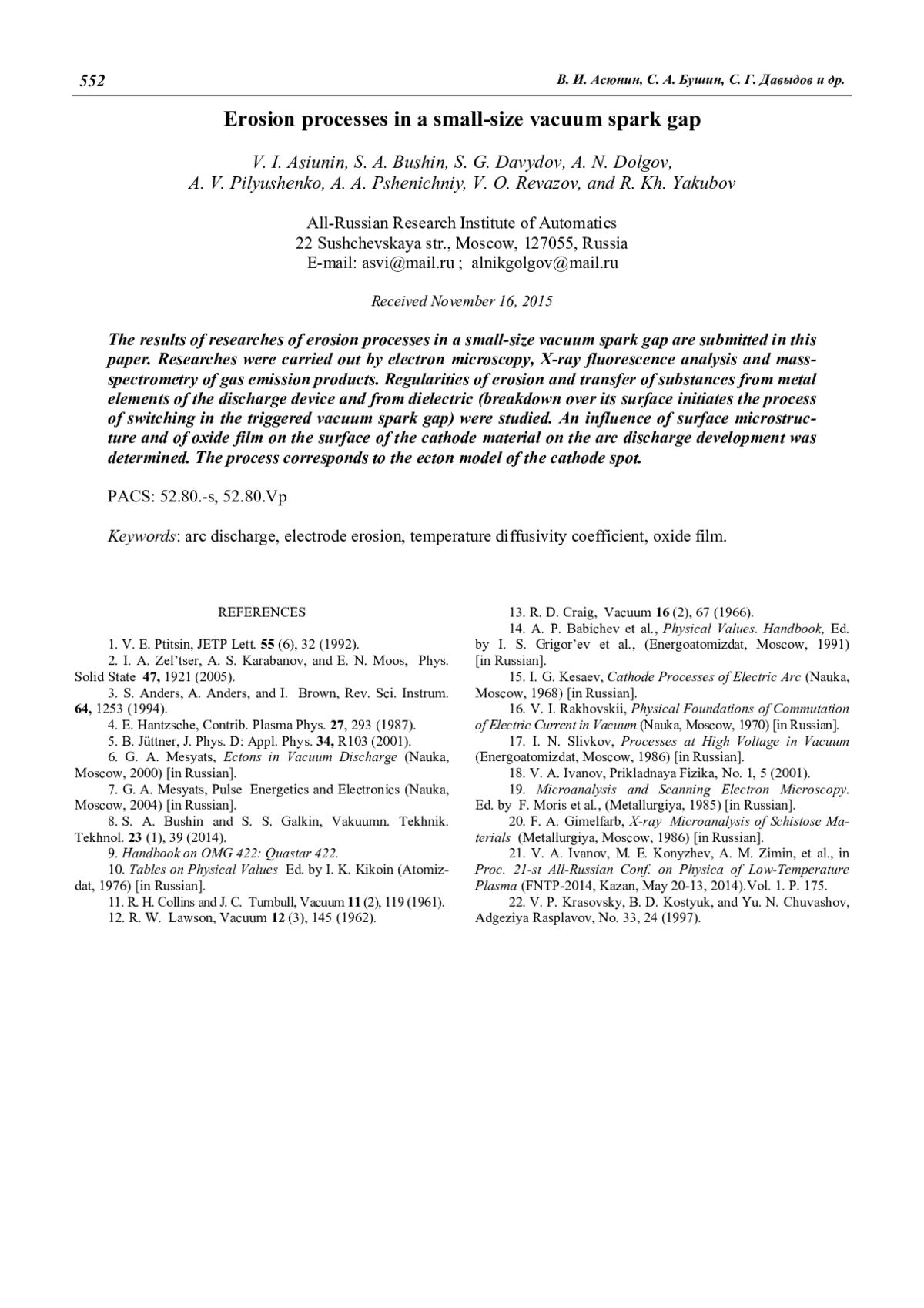

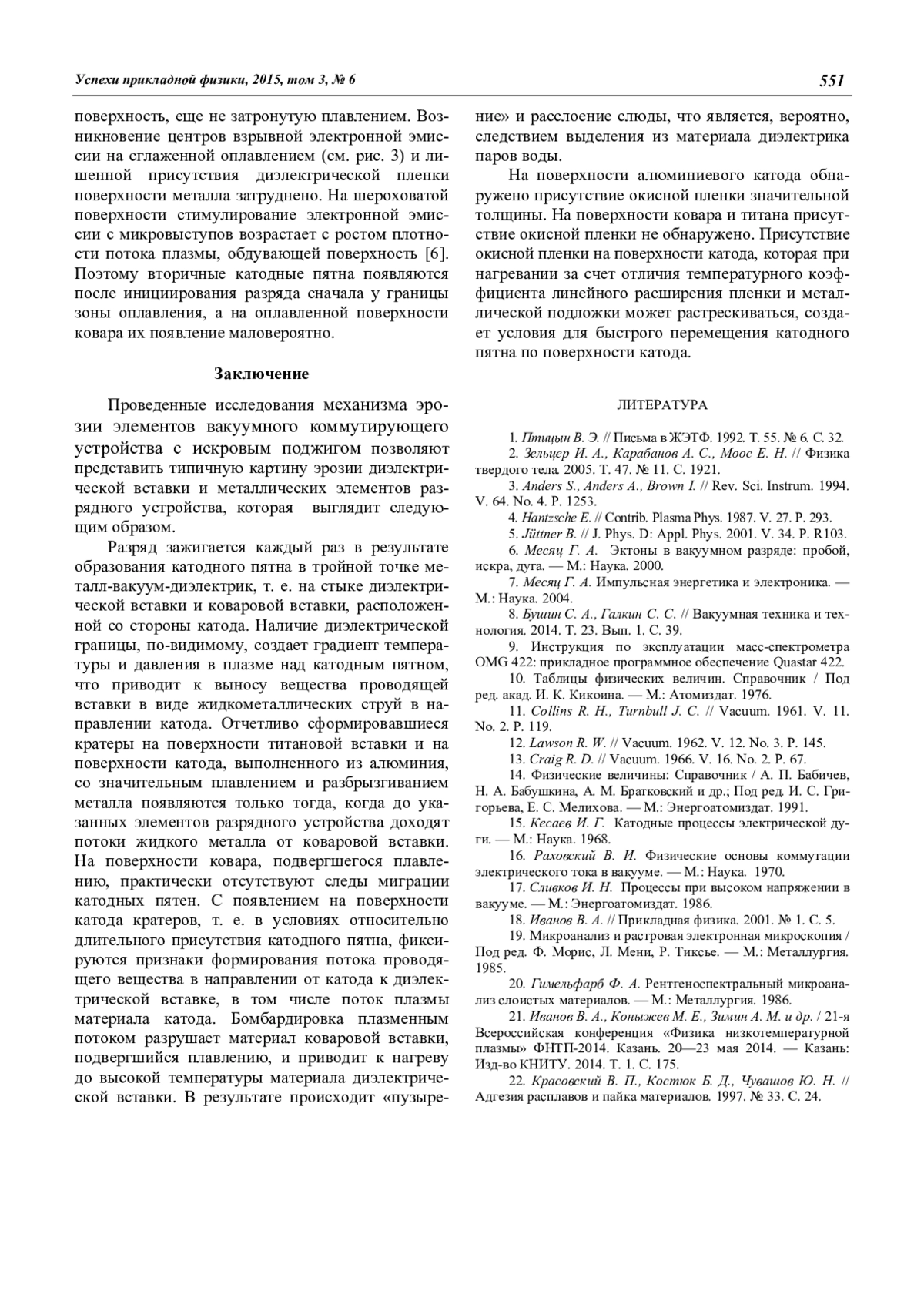

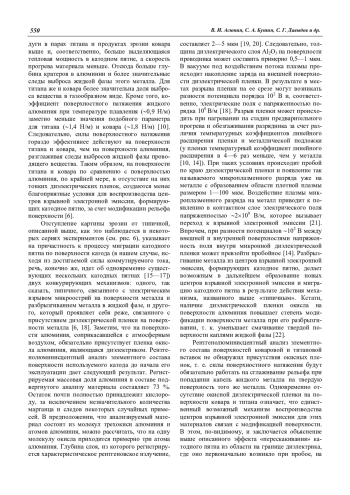

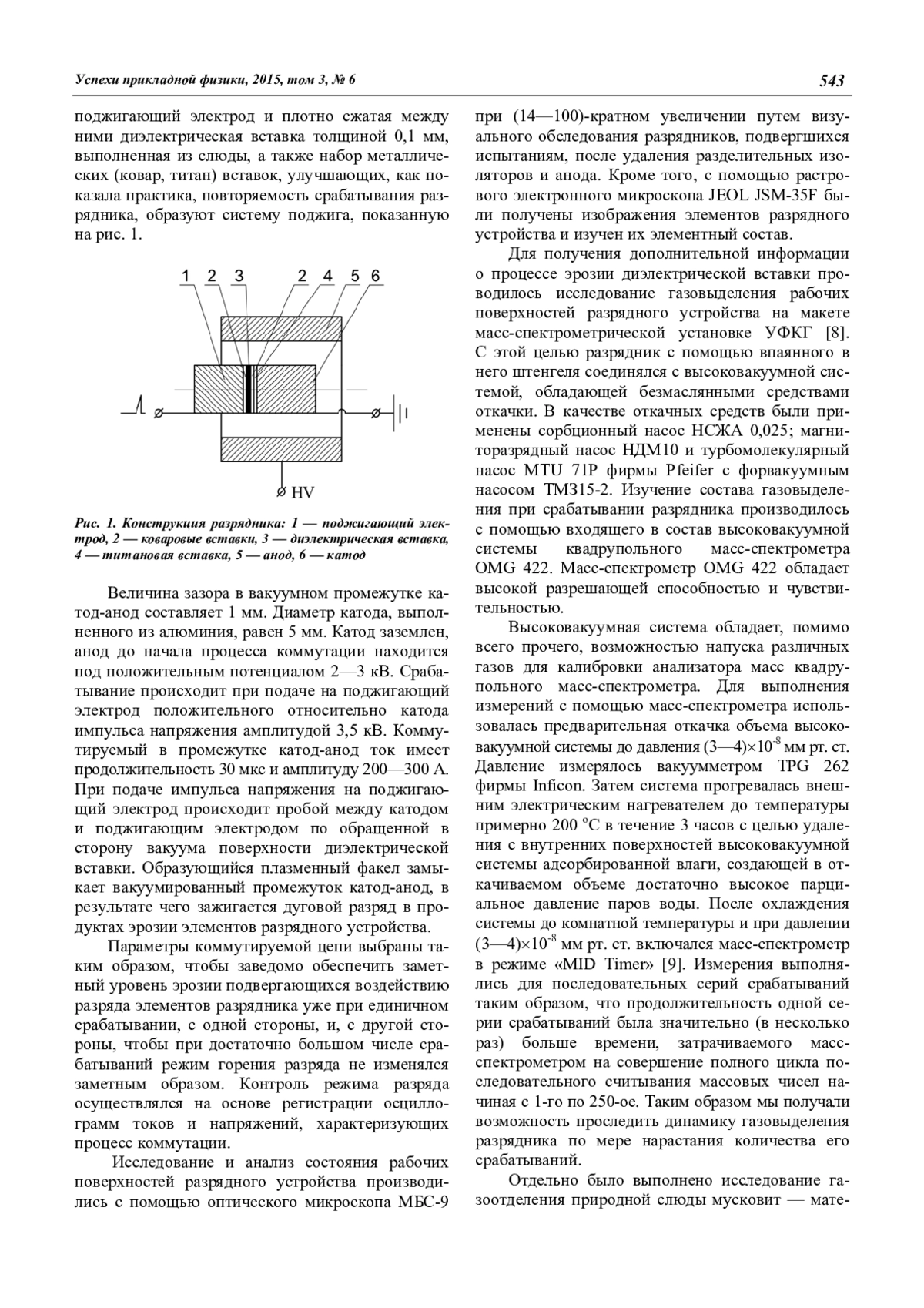

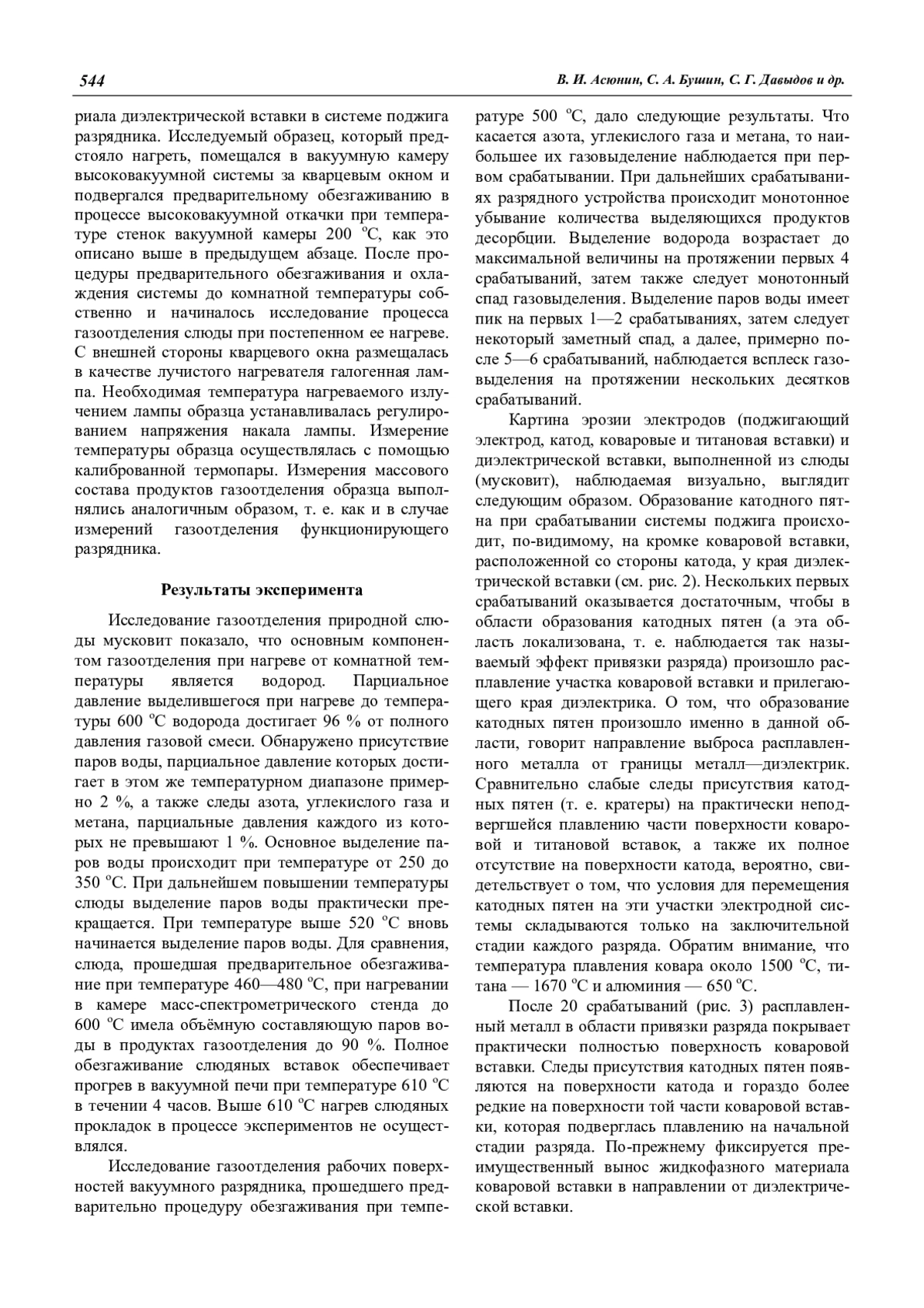

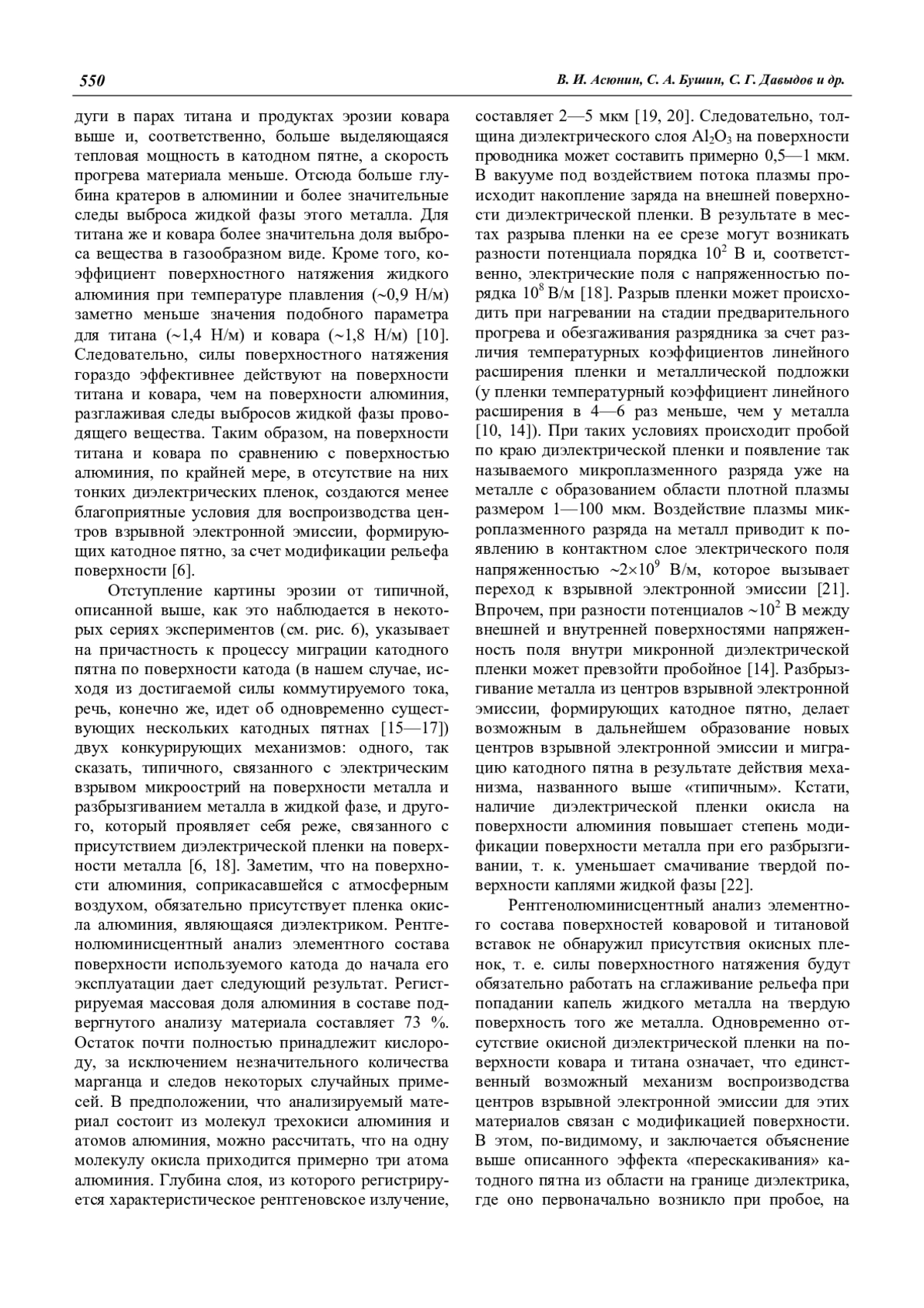

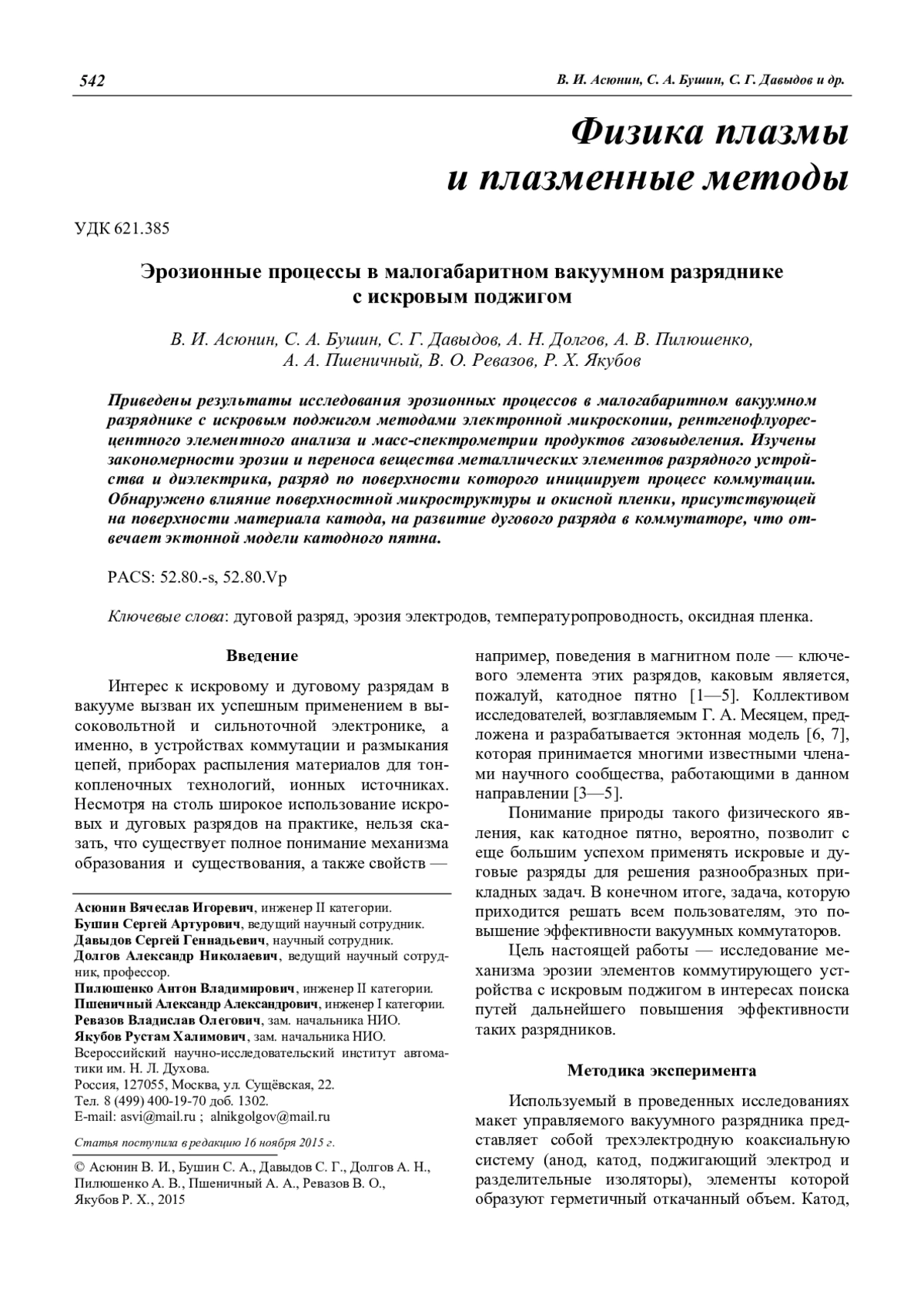

Статья: Эрозионные процессы в малогабаритном вакуумном разряднике с искровым поджигом (2015)

В работе различными аналитическими методами исследовались эпитаксиальные структуры InSb, выращенные методом молекулярно-лучевой эпитаксии на сильнолегированных подложках InSb (100). Подложки предварительно подвергались серной пассивации в Na2S. Исследования показали, что образцы имели гладкую поверхность с значениями среднеквадратичной шероховатости менее 1 нм при достаточно хорошем структурном совершенстве. Исследования на просвечивающем электронном микроскопе подтвердили предположение о гладкости интерфейса между подложкой и эпитаксиальным слоем. На полученных структурах изготовлены и исследованы фотодиодные матрицы формата 320256.

Рассмотрены плазмохимические процессы в больших областях воздуха (на больших временах) в экстремальных грозовых и атмосферных условиях. Проведено математическое моделирование, на основе которого оценены эффективные величины приведенных напряжённостей электрических полей при лавинном развитии процессов нагрева газа. Оценены величины температуры локального разогрева. Дана оценка роли острий в объеме газа в исследуемых процессах развития нагрева. Развитие разрядов на этих объектах может порождать появление очагов свечения и воспламенения углеводородных материалов, которые будут проявляться в виде огней Хессдалена и лесных светящихся шаров.

В работе исследовано образование дефектов и последующая твердофазная рекристаллизация в пленках кремния на сапфире в процессе облучения ионами кремния с энергиями в диапазоне от 170 до 230 кэВ при различных температурах подложки. С помощью методики резерфордовского обратного рассеяния в сочетании с каналированием обнаружено, что полное разрушение сильнодефектной области зависит от энергии имплантируемых ионов. Энергия разупорядочения сильнодефектной области при температуре жидкого азота — 200 кэВ, а при комнатной температуре — 230 кэВ.

Представлена первая часть обзора, который посвящен динамическому методу визуализации и измерения пространственного распределения интенсивности миллиметрового (ММ) излучения при помощи оптического континуума (ОК), излучаемого положительным столбом (ПС) разряда постоянного тока в смеси паров цезия с ксеноном. В ней рассмотрены принципы действия и физические основы этого нового метода. Приведено описание разрядной трубки и экспериментальной установки, которые были использованы для создания широкого однородного плазменного слоя с помощью Cs─Xe-разряда при давлении газа 45 Торр. Рассмотрены эксперименты, в которых изучено воздействие ММ-излучения на такой плазменный слой. Обсуждается механизм влияния ММ-излучения на яркость ОК, излучаемого ПС Cs─Xe-разряда, а также причины нарушения локальности связи между интенсивностью MM-излучения и яркостью оптического континуума. Описаны модельные эксперименты по визуализации излучения на выходе рупорных антенн и в квазиоптических пучках, которые показали, что этот метод может быть успешно использован для визуализации электромагнитного излучения средней интенсивности во всем диапазоне ММволн. Метод обладает микросекундным временным разрешением, его пространственное разрешение около 2 мм. Продемонстрировано, что энергетическая чувствительность метода в восьмимиллиметровом и двухмиллиметровом диапазоне не хуже, чем 10 и 200 мкДж/см2 соответственно.
