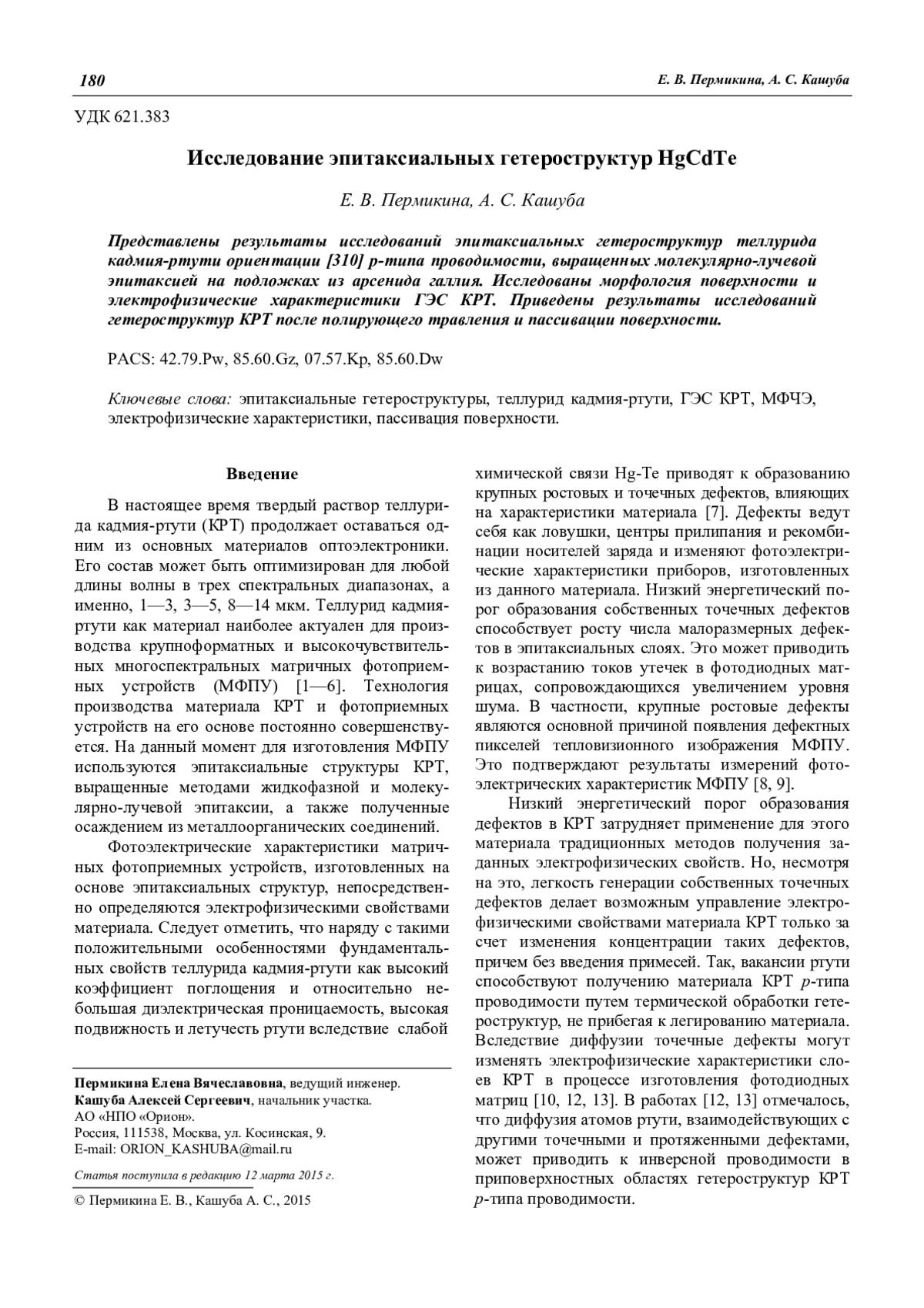

Представлены результаты исследований эпитаксиальных гетероструктур теллурида кадмия-ртути ориентации [310] р-типа проводимости, выращенных молекулярно-лучевой эпитаксией на подложках из арсенида галлия. Исследованы морфология поверхности и электрофизические характеристики ГЭС КРТ. Приведены результаты исследований гетероструктур КРТ после полирующего травления и пассивации поверхности.
The results of investigation of HgCdTe epilayers crystallographic orientation [310] of р-type conductivity growing by molecular beam epitaxy on substrate of GaAs are presented. The morphology of surface and electrophysical characteristics of HgCdTe are reseached. Consideration is given to the morphology of surfaces after etching of HgCdTe epilayer and after deposition of CdTe on epilayer HgCdTe.
Предпросмотр статьи
Идентификаторы и классификаторы
- SCI
- Физика
- eLIBRARY ID
- 23420539

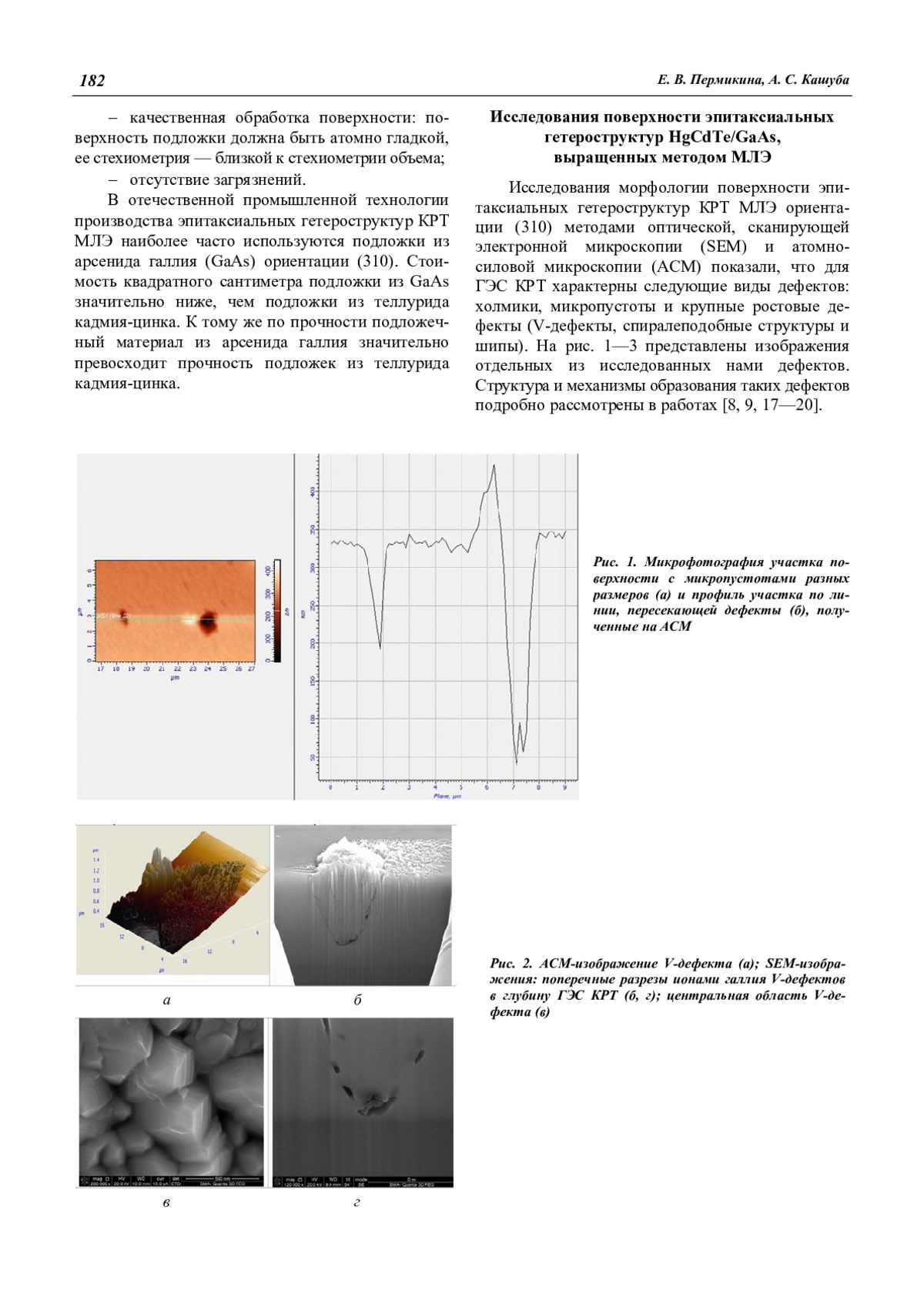

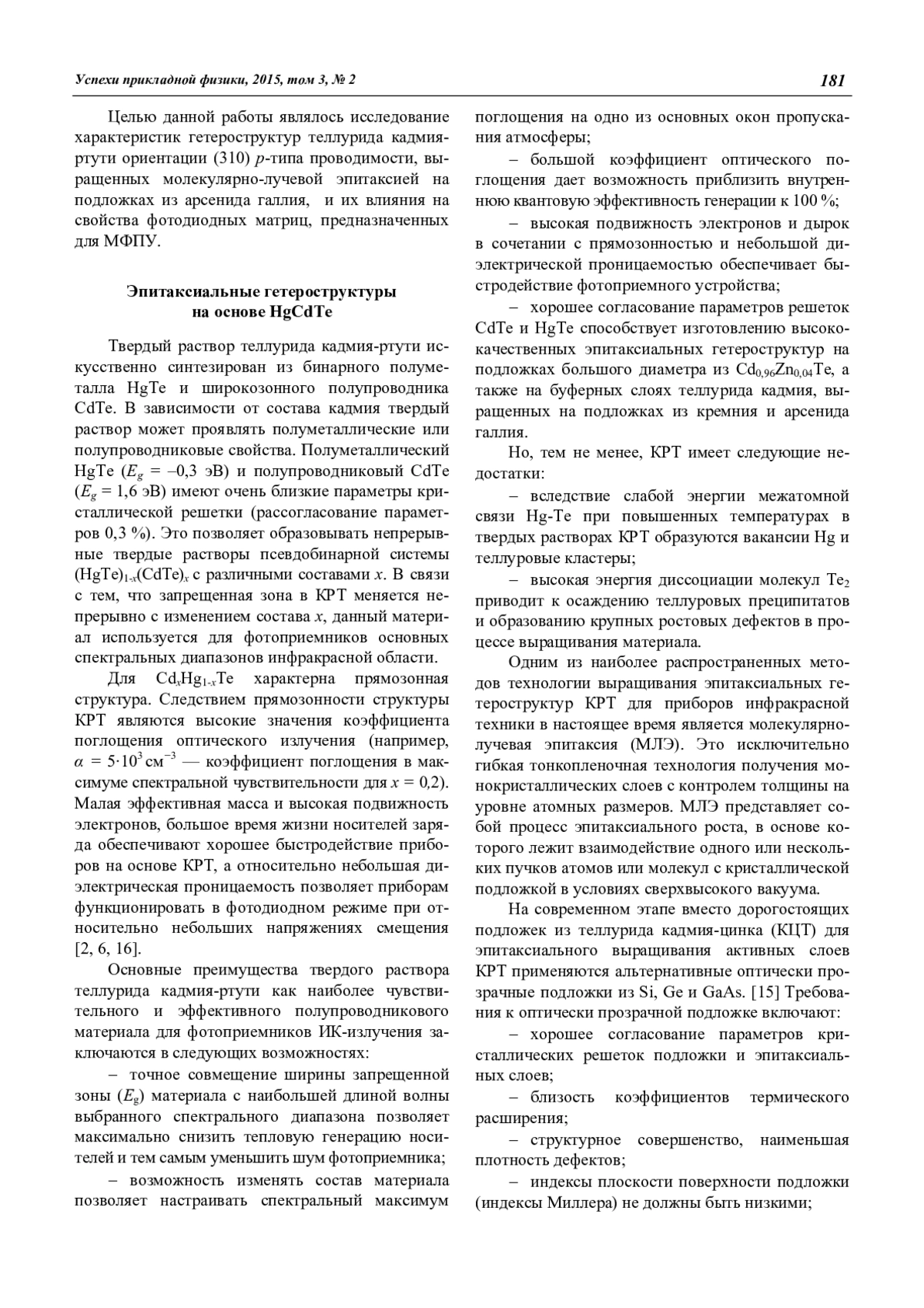

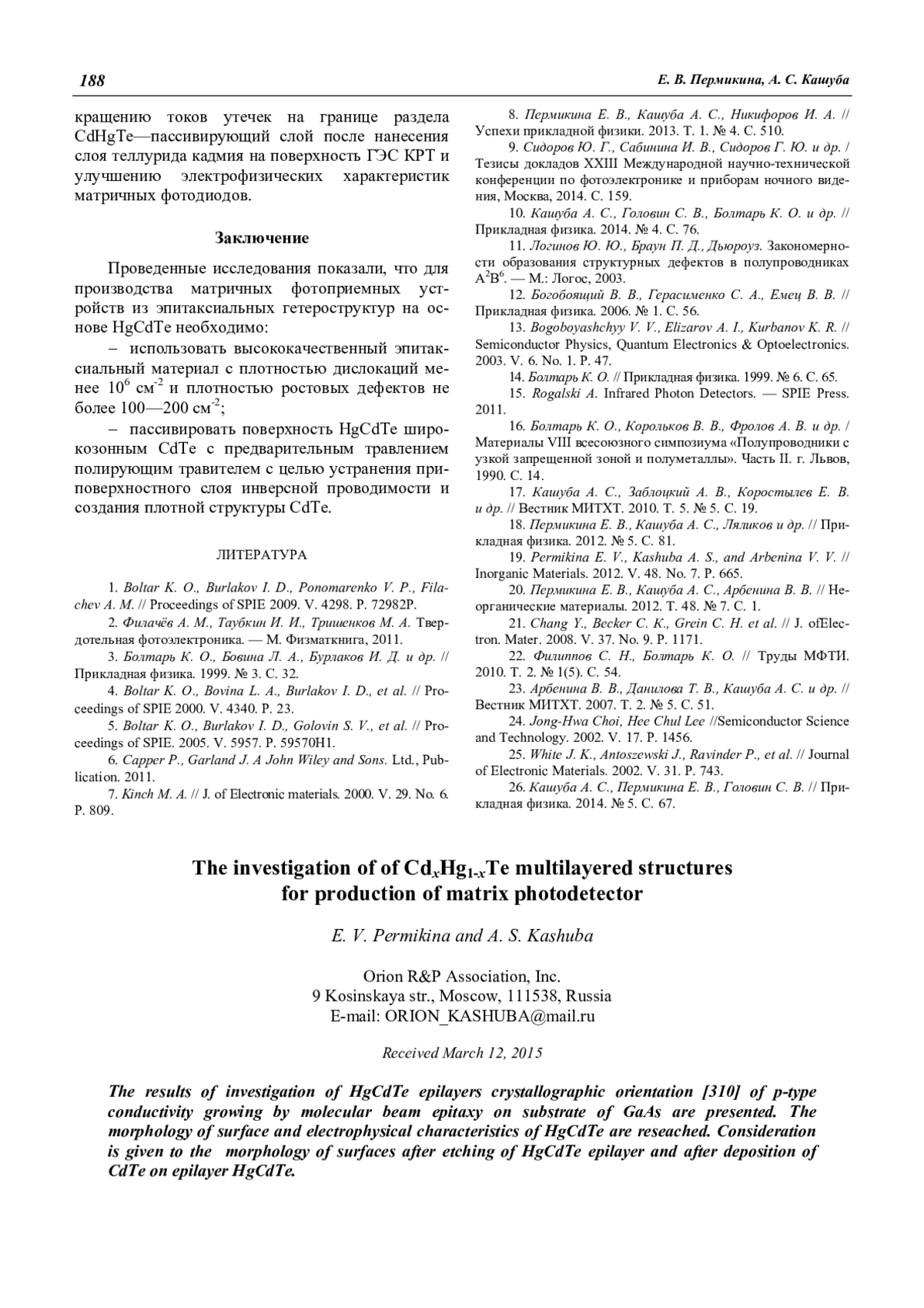

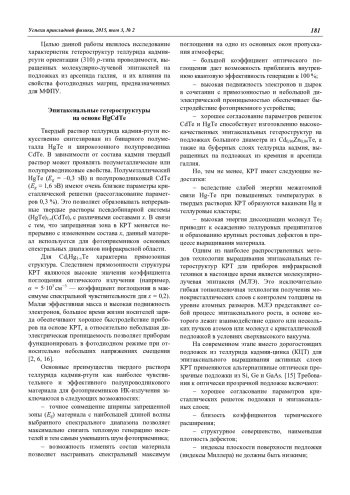

Проведенные исследования показали, что для производства матричных фотоприемных устройств из эпитаксиальных гетероструктур на основе HgCdTe необходимо:
использовать высококачественный эпитаксиальный материал с плотностью дислокаций менее 106 см-2 и плотностью ростовых дефектов не более 100—200 см-2;

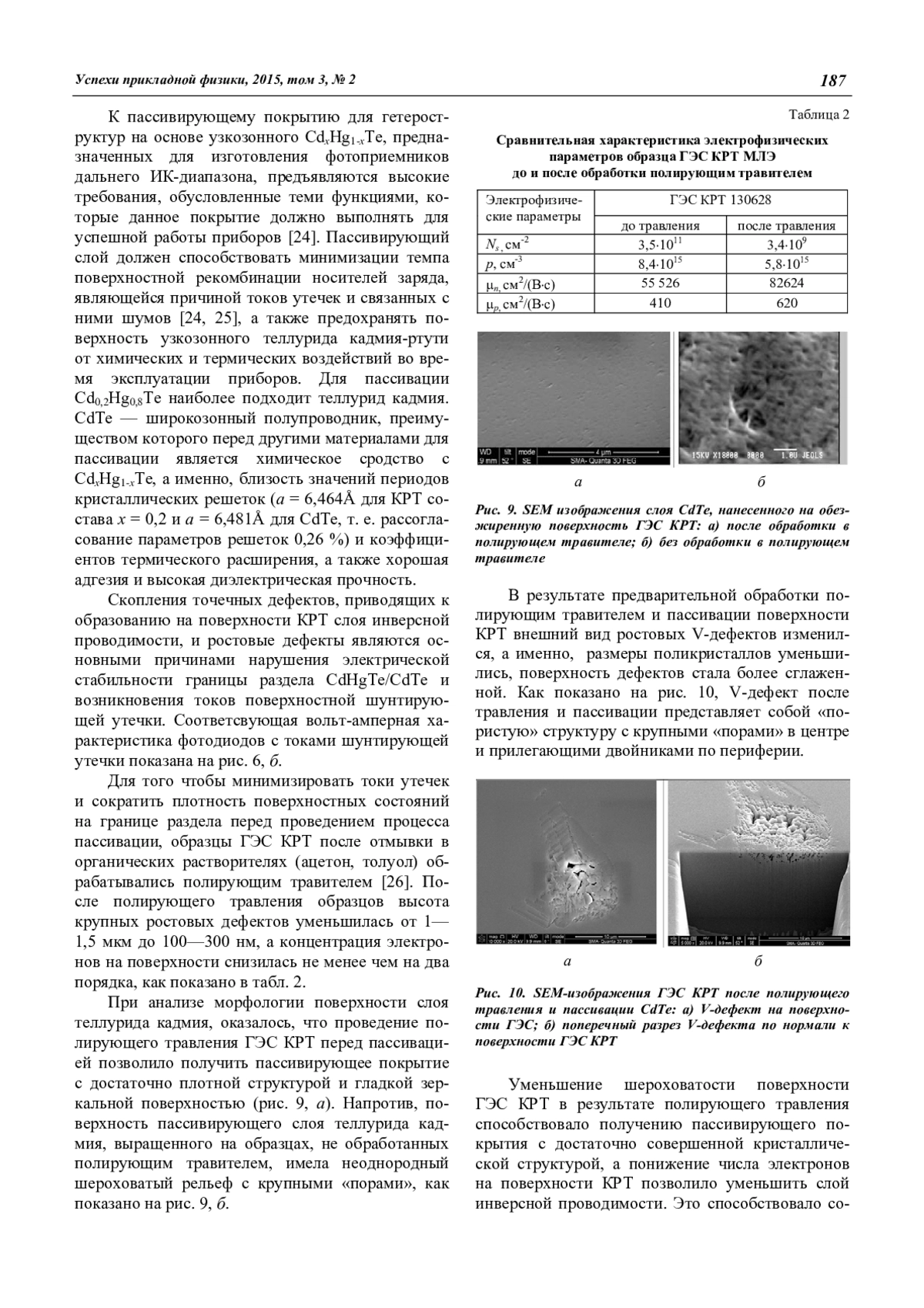

пассивировать поверхность HgCdTe широкозонным CdTe с предварительным травлением полирующим травителем с целью устранения приповерхностного слоя инверсной проводимости и создания плотной структуры CdTe.
