Экспериментально исследован адмиттанс МДП-структур на основе МЛЭ p-HgCdTe (x = 0,22—0,23) в широком диапазоне частот и температур. Дифференциальное сопротивление области пространственного заряда для МДП-структуры на основе p-HgCdTe, легированного As, ограничено процессами туннельной генерации в диапазоне температур 8—100 К. Для МДП-структур на основе пленки p-HgCdTe, в которой произошла конверсия типа проводимости после отжига, сопротивление области пространственного заряда определяется генерацией Шокли-Рида в диапазоне температур 50—77 К.
The admittance of MIS structures based on MBE n-HgCdTe (x = 0.22—0.23) was experimentally investigated in wide frequency range and wide temperature range. The differential resistance of space charge region in strong inversion mode for MIS structures based on MBE As-doped p-HgCdTe is limited of the tunnel processes in temperature range 8—100 К. For MIS structures based on MBE p-HgCdTe film with conversion of conductivity type by annealing the Shockley-Read generation is dominated in temperature range 50—77 K.
Идентификаторы и классификаторы
- SCI
- Физика
- eLIBRARY ID
- 22273869

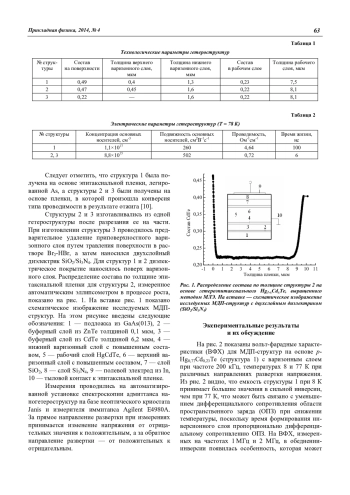

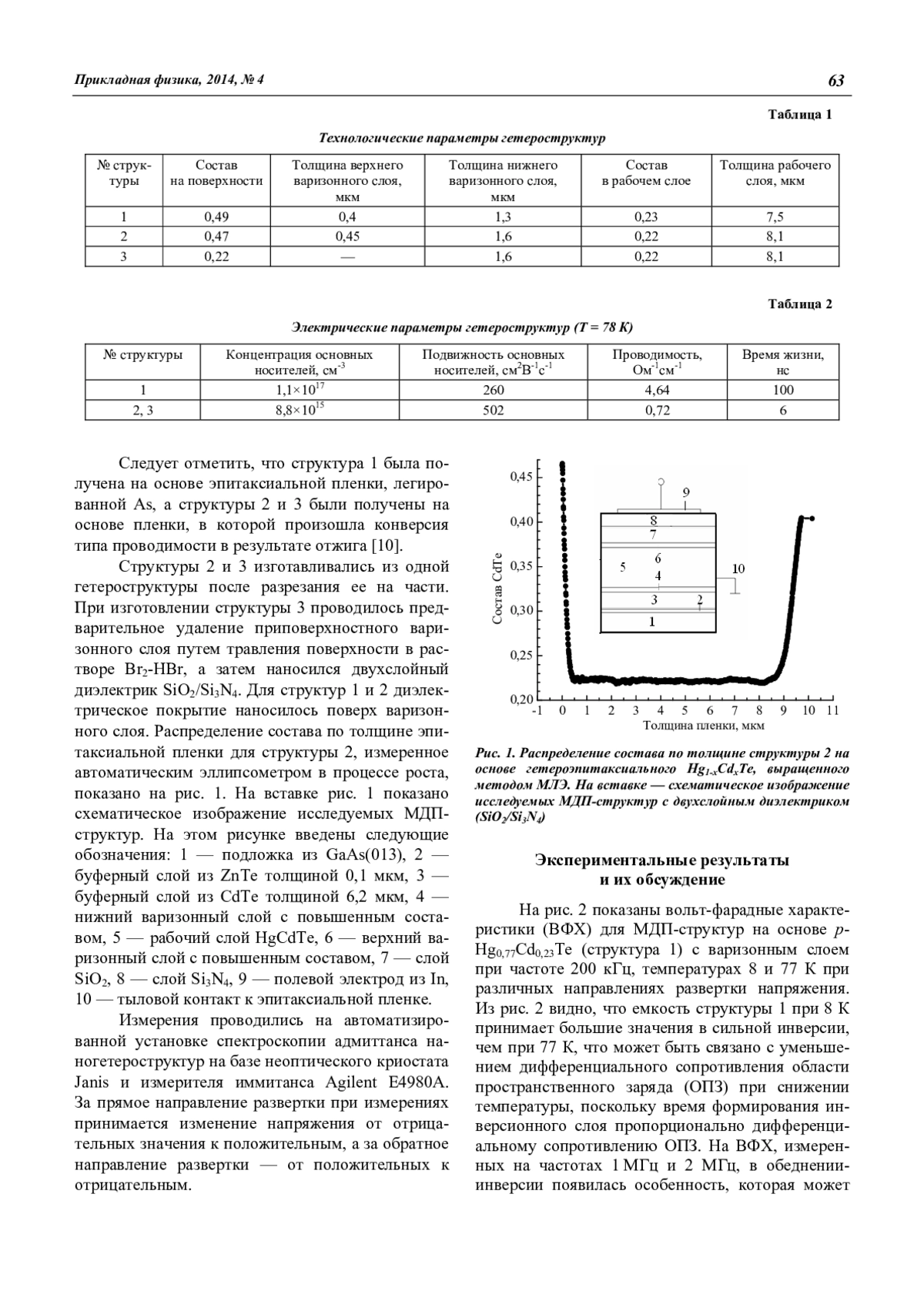

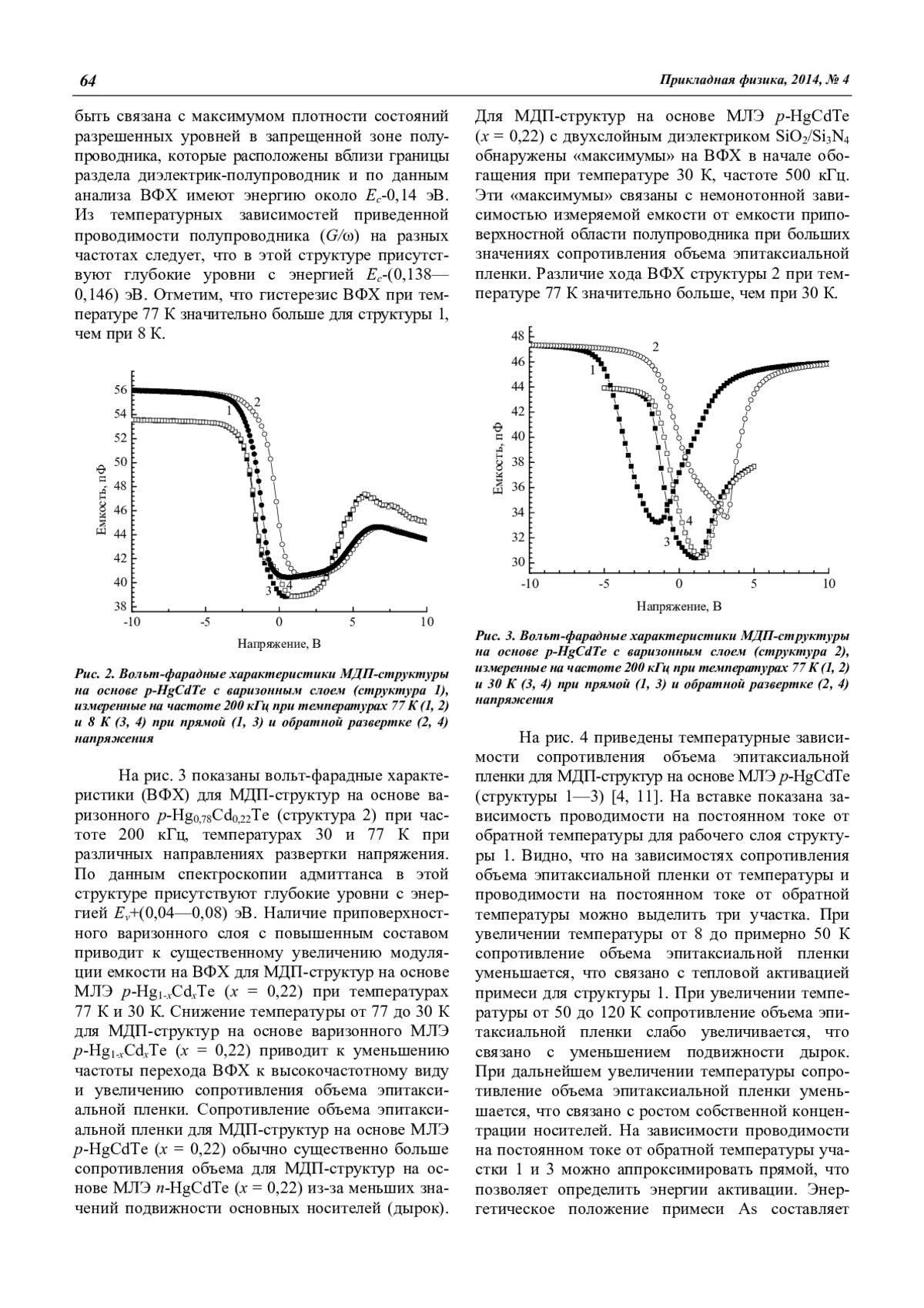

В работе проведены экспериментальные исследования полной проводимости МДП-структур на основе варизонного МЛЭ p-Hg1-xCdxTe (x = = 0,22—0,23) на частотах 10 кГц—2 МГц в широком диапазоне температур (8—300 К). Измерения ВФХ на разных частотах для МДП-структуры на основе варизонного МЛЭ p-Hg1-xCdxTe (x = 0,23), легированного As, показали, что снижение температуры от 77 до 8 К приводит к появлению особенности, которая может быть связана с проявлением высокой плотности состояний разрешенных уровней в запрещенной зоне приповерхностной области полупроводника. Энергия этих уровней по данным ВФХ составляет около Ec-0,14 эВ. По данным спектроскопии адмиттанса в этой структуре присутствуют глубокие уровни с энергией Ec-(0,138—0,146) эВ. На ВФХ МДП-структур на основе МЛЭ p-Hg1-xCdxTe (x = 0,22), полученного в результате отжига, измеренной на частоте 1 МГц при температуре 77 К, замечена особенность в обеднении, которая может быть связана с проявлением высокой плотности состояний разрешенных уровней в запрещенной зоне приповерхностной области полупроводника. По данным спектроскопии адмиттанса в этой структуре присутствуют глубокие уровни с энергией Ev+(0,04—0,08) эВ. Установлено, что создание приповерхностного варизонного слоя приводит к увеличению гистерезиса ВФХ характеристик при прямой и обратной развертке напряжения. Снижение температуры от 77 К до 30 К приводит к значительному уменьшению величины гистерезиса ВФХ.

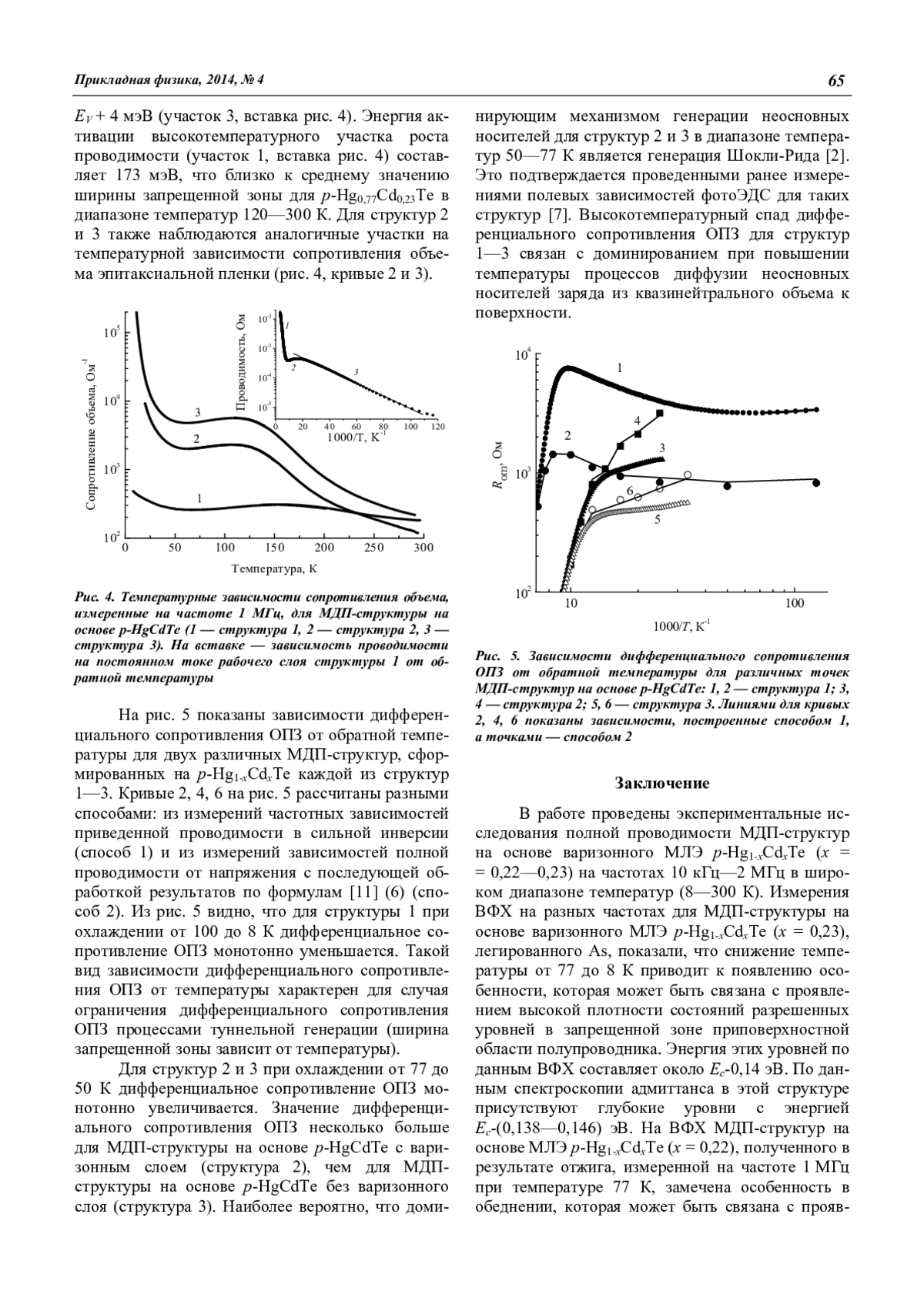

На зависимости сопротивления объема МДП-структур на основе МЛЭ p-Hg1-xCdxTe (x = = 0,22—0,23) можно выделить три участка: уменьшение сопротивления объема при увеличении температуры от 8 К до 50 К за счет активации примеси, относительно слабое увеличение сопротивления объема, связанное с изменением подвижности дырок, при нагреве от 50 К до 120 К и высокотемпературный спад сопротивления объема, вызванный увеличением собственной концентрации носителей. Из зависимости проводимости на постоянном токе от обратной температуры определена энергия активации As, которая составила 4 мэВ от потолка валентной зоны, а также среднее значение ширины запрещенной зоны в диапазоне температур 120 К — 300 К, которое составило 173 мэВ.
Температурные зависимости дифференциального сопротивления ОПЗ для МДП-структур на основе варизонного МЛЭ p-Hg1-xCdxTe (x = 0,23), легированного As, свидетельствуют об ограничении дифференциального сопротивления ОПЗ процессами туннельной генерации неосновных носителей (наиболее вероятно, межзонной туннельной генерацией). Для МДП-структур на основе МЛЭ p-Hg1-xCdxTe (x = 0,22), полученного в результате отжига, с варизонным слоем и без варизонного слоя при охлаждении от 77 до 50 К дифференциальное сопротивление ОПЗ несколько увеличивается, что можно объяснить тем, что в обоих случаях дифференциальное сопротивление ОПЗ ограничено процессами генерации Шокли-Рида. Работа была поддержана Госзаданием № 16.1032.2014/К.
Список литературы
1. Рогальский А. Инфракрасные детекторы: пер. с англ. под ред. А. В. Войцеховского. — Новосибирск: Наука, 2003.
2. Войцеховский А. В., Давыдов В. Н. Фотоэлектрические МДП-структуры из узкозоных полупроводников. — Томск: Радио и связь, 1990.
3. Овсюк В. Н., Курышев Г. Л., Сидоров Ю. Г. и др. Матричные фотоприемные устройства инфракрасного диапазона. — Новосибирск: Наука, 2001.
4. Войцеховский А. В., Несмелов С. Н., Дзядух С. М. // Изв. вузов. Физика. 2005. № 6. С. 31.
5. Овсюк В. Н., Ярцев А. В. // Прикладная физика. 2007. № 5. C. 80.
6. Voitsekhovskii A. V., Nesmelov S. N., Dzyadukh S. M. // Thin Solid Films. 2012. V. 522C. P. 261.
7. Voitsekhovskii A. V., Nesmelov S. N., Dzyadukh S. M. // Thin Solid Films. 2014. V. 551. P. 92.
8. He W., Celik-Butler Z. // Solid-State Electron. 1996. V. 39. No. 1. P. 127.
9. Zvara M., Grill R., Hlidek P., et al. // Semicond. Sci. Tecnol. 1995. No. 10. P. 1145.
10. Варавин В. С., Дворецкий С. А., Костюченко В. Я. и др. // ФТП. 2004. № 5. С. 532.
11. Войцеховский А. В., Несмелов С. Н., Дзядух С. М. // Изв. вузов. Физика. 2009. № 10. С. 3.
1. A. Rogalskii, Infrared Detectors (Nauka, Novosibirsk, 2003) [in Russian].
2. A. V Voitsekhovskii and V. N. Davydov, Photoelectric MIS Structures of Narrow Gap Semiconductors (Radio i Svyaz’, Tomsk, 1990) [in Russian].
3. V. N. Ovsyuk, G. L. Kuryshev, Yu. G. Sidorov, et al., IR FPA (Nauka, Novosibirsk, 2001) [in Russian].
4. A. V. Voitsekhovskii, S. N. Nesmelov, and S. M. Dzyadukh, Izv. Vyssh. Uchebn. Zaved, Fizika, No. 6. 31 (2005).
5. V. N. Ovsyuk and A. V. Yartsev, Prikladnaya Fizika, No. 5, 80 (2007).
6. A. V. Voitsekhovskii, S. N. Nesmelov, and S. M. Dzyadukh, Thin Solid Films 522C, 261 (2012).
7. A. V. Voitsekhovskii, S. N. Nesmelov, and S. M. Dzyadukh, Thin Solid Films 551, 92 (2014).
8. W. He and Z. Celik-Butler, Solid-State Electron. 39, 127 (1996).
9. M. Zvara, R. Grill, P. Hlidek, et al., Semicond. Sci. Tecnol., No. 10, 1145 (1995).
10. V. S. Varavin, S. A. Dvoretsky, V. Ya. Kostyuchenko, et al., Semiconductors, No. 5, 532 (2004).
11. A. V. Voitsekhovskii, S. N. Nesmelov, and S. M. Dzyadukh, Izv. Vyssh. Uchebn. Zaved, Fizika, No. 10, 3 (2009).
