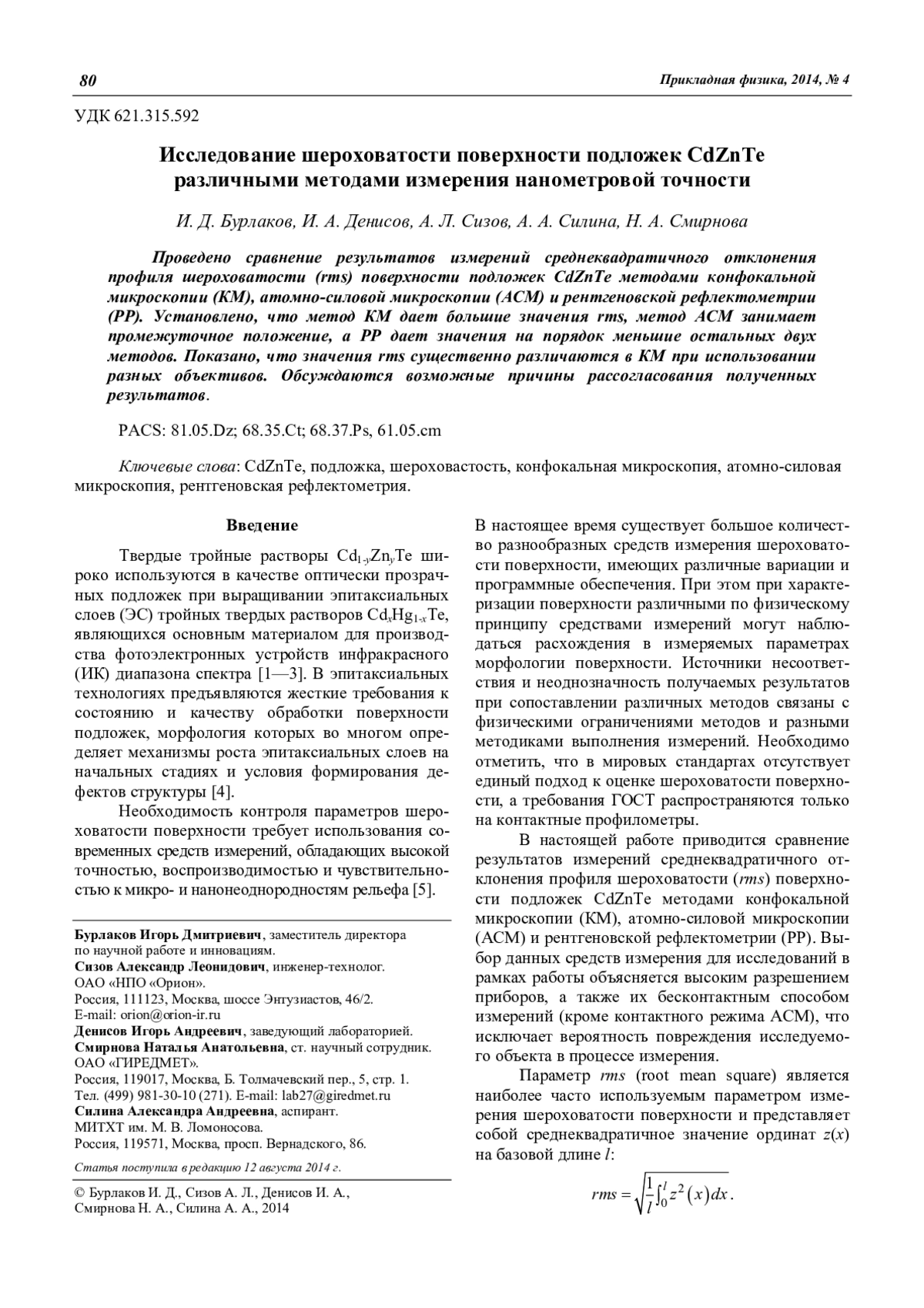

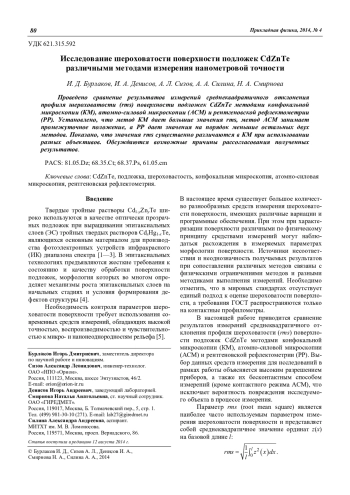

Проведено сравнение результатов измерений среднеквадратичного отклонения профиля шероховатости (rms) поверхности подложек CdZnTe методами конфокальной микроскопии (КМ), атомно-силовой микроскопии (АСМ) и рентгеновской рефлектометрии (РР). Установлено, что метод КМ дает большие значения rms, метод АСМ занимает промежуточное положение, а РР дает значения на порядок меньшие остальных двух методов. Показано, что значения rms существенно различаются в КМ при использовании разных объективов. Обсуждаются возможные причины рассогласования полученных результатов.
The root mean square (rms) values comparison of CdZnTe substrate surface obtained by confocal microscopy (CM), atomic force microscopy (AFM) and X-ray reflectometry (XRR) has been made. It has been found that CM gives largest rms parameter values, AFM occupies an intermediate position, and values, obtained by XRR, give an order of magnitude smaller than the other two methods. It has been shown that rms values significantly differ with the use of various objectives in CM. Possible reasons of results disagreement have been discussed.
Идентификаторы и классификаторы
- SCI
- Физика
- eLIBRARY ID
- 22273873

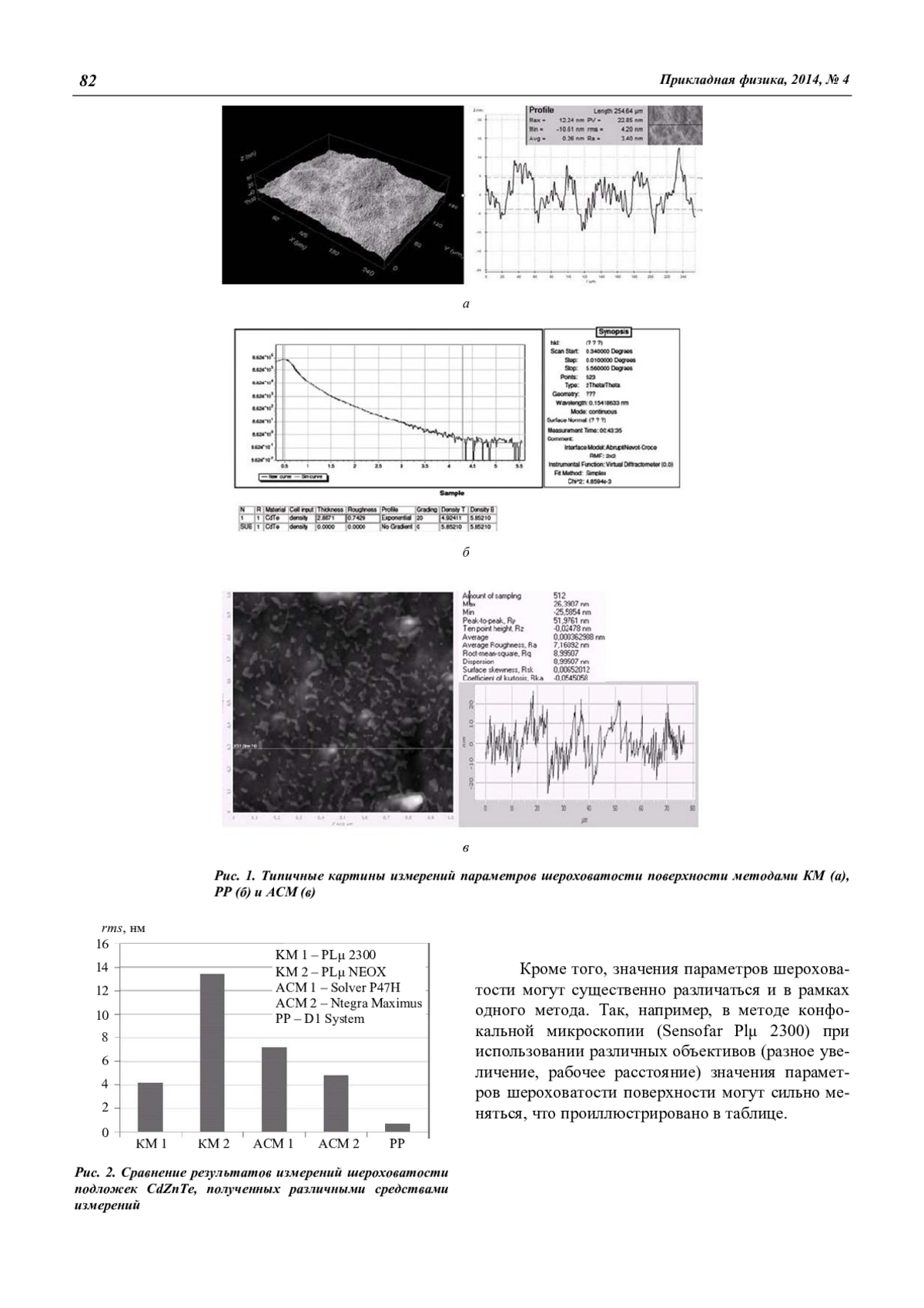

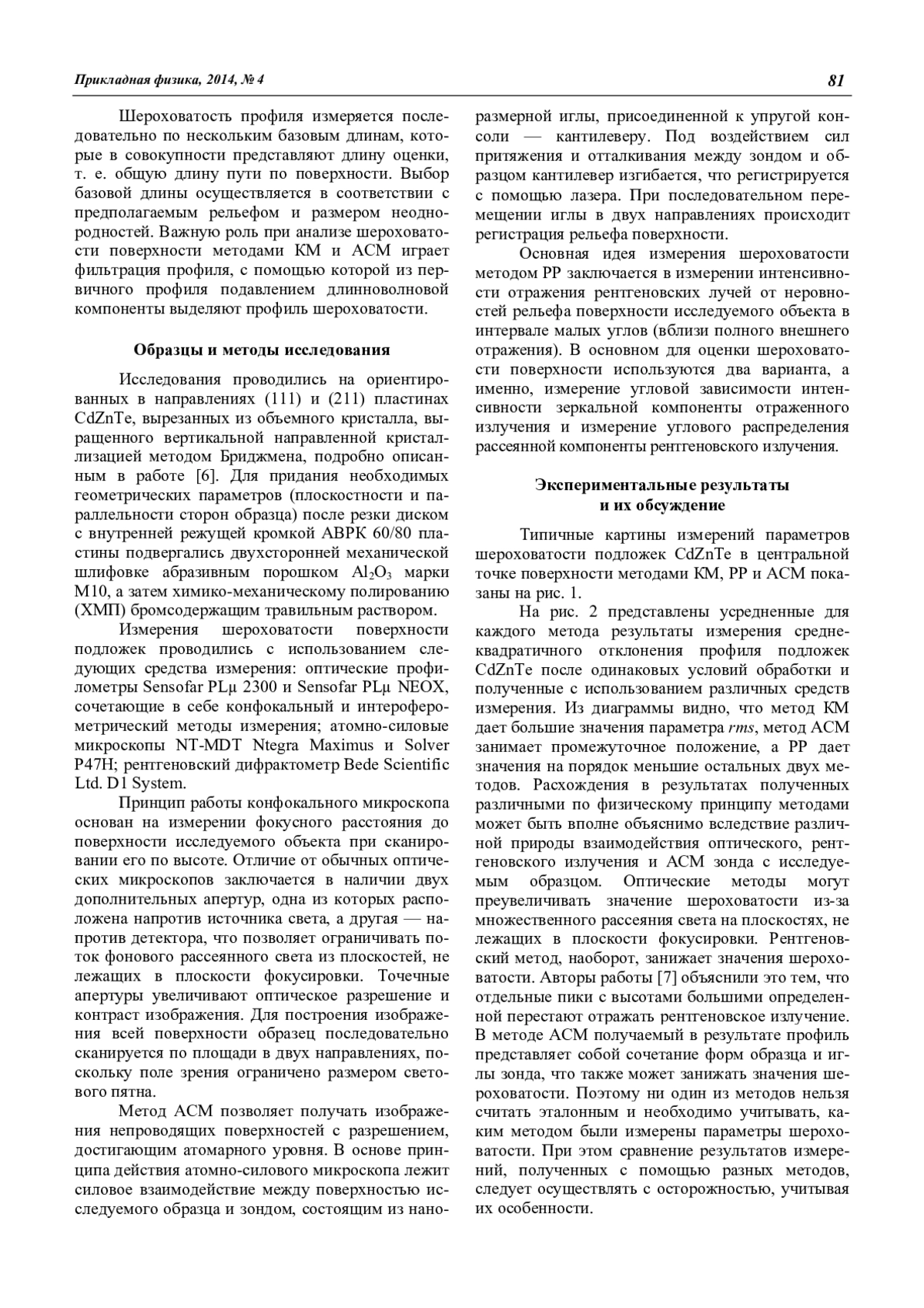

Проведено сравнение результатов измерений среднеквадратичного отклонения профиля шероховатости поверхности подложек CdZnTe методами КМ, АСМ и РР. Различие в полученных параметрах шероховатости объясняется разной физической природой этих методов. Таким образом, сравнение параметров шероховатости, полученных с использованием различных средств измерения, возможно осуществлять лишь с учетом их особенностей и ограничений.

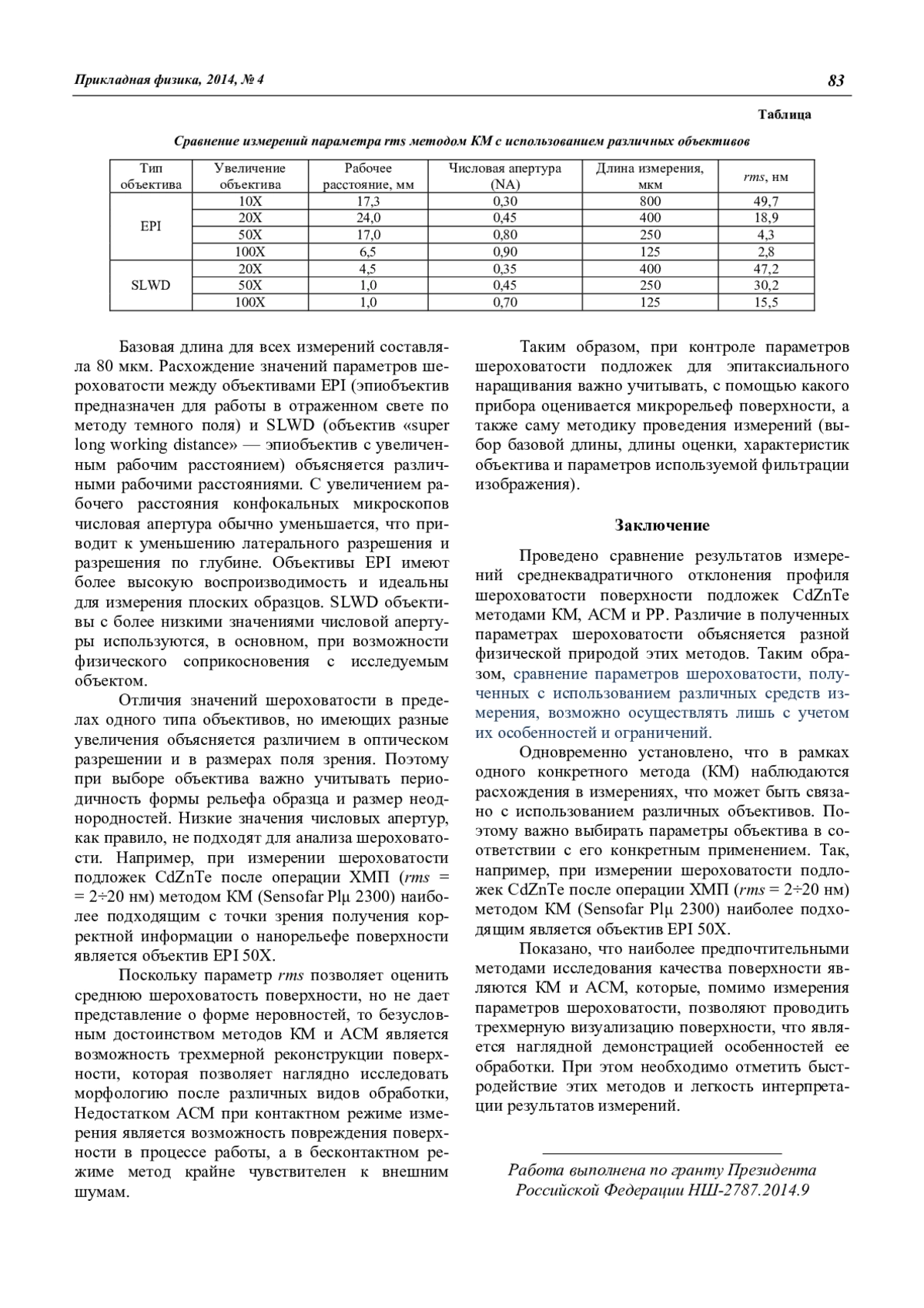

Одновременно установлено, что в рамках одного конкретного метода (КМ) наблюдаются расхождения в измерениях, что может быть связано с использованием различных объективов. Поэтому важно выбирать параметры объектива в соответствии с его конкретным применением. Так, например, при измерении шероховатости подложек CdZnTe после операции ХМП (rms = 2÷20 нм) методом КМ (Sensofar Plμ 2300) наиболее подходящим является объектив EPI 50X.
Показано, что наиболее предпочтительными методами исследования качества поверхности являются КМ и АСМ, которые, помимо измерения параметров шероховатости, позволяют проводить трехмерную визуализацию поверхности, что является наглядной демонстрацией особенностей ее обработки. При этом необходимо отметить быстродействие этих методов и легкость интерпретации результатов измерений.
