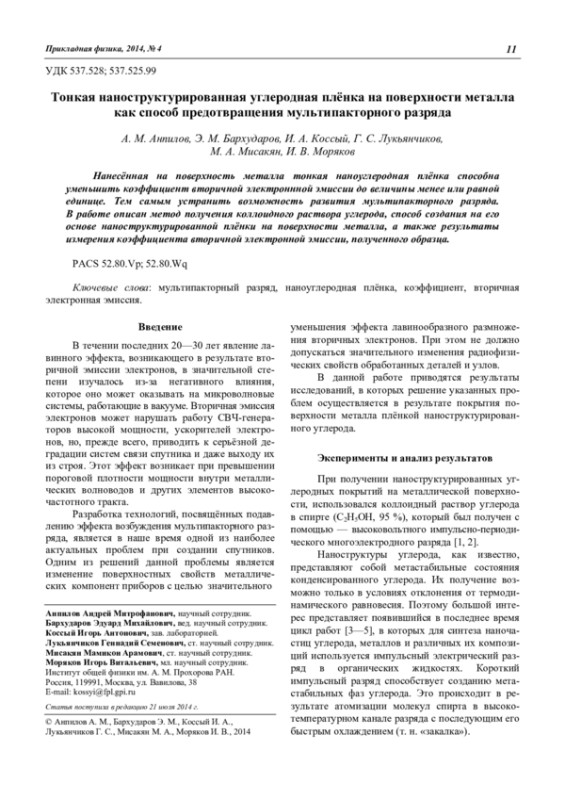

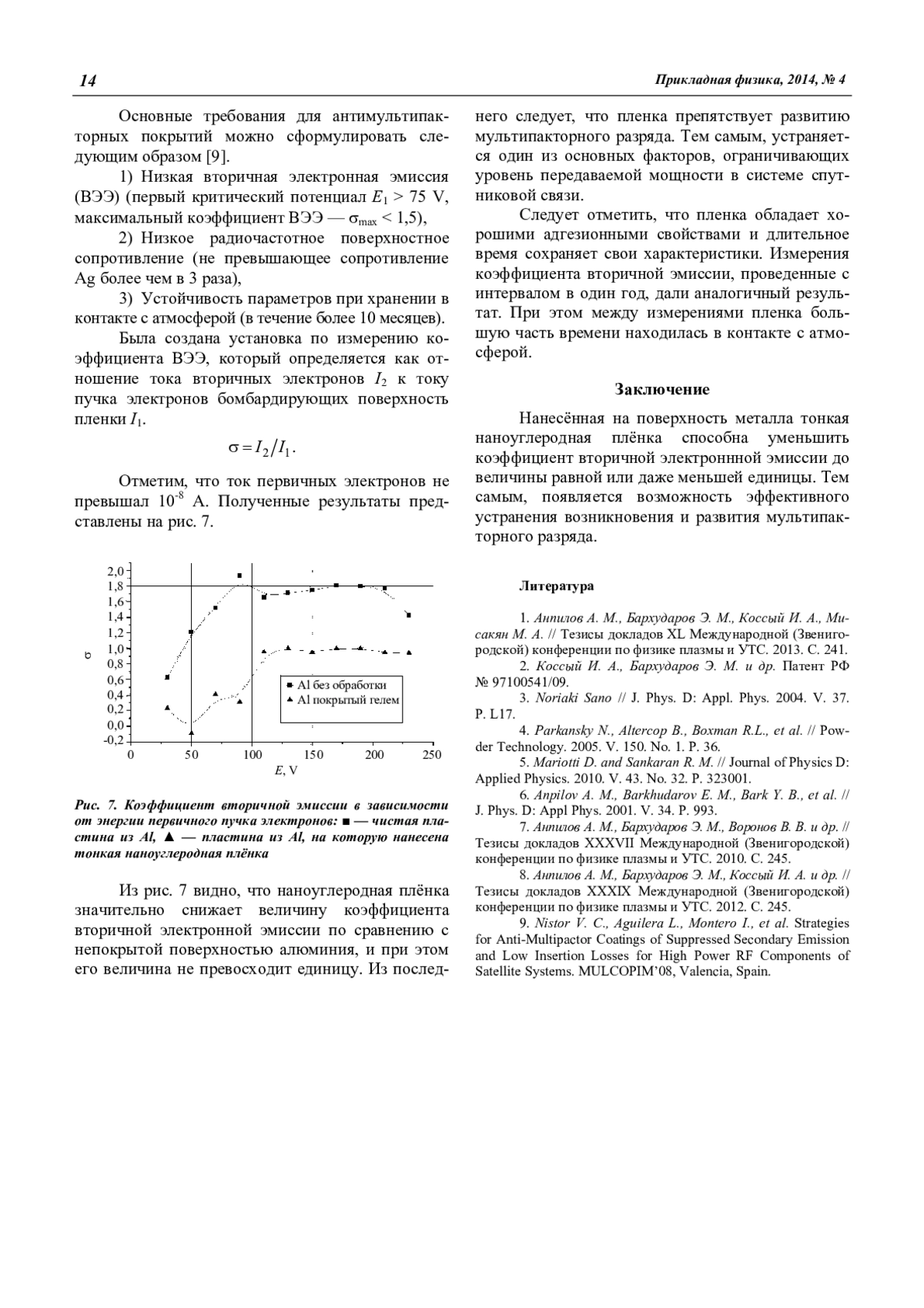

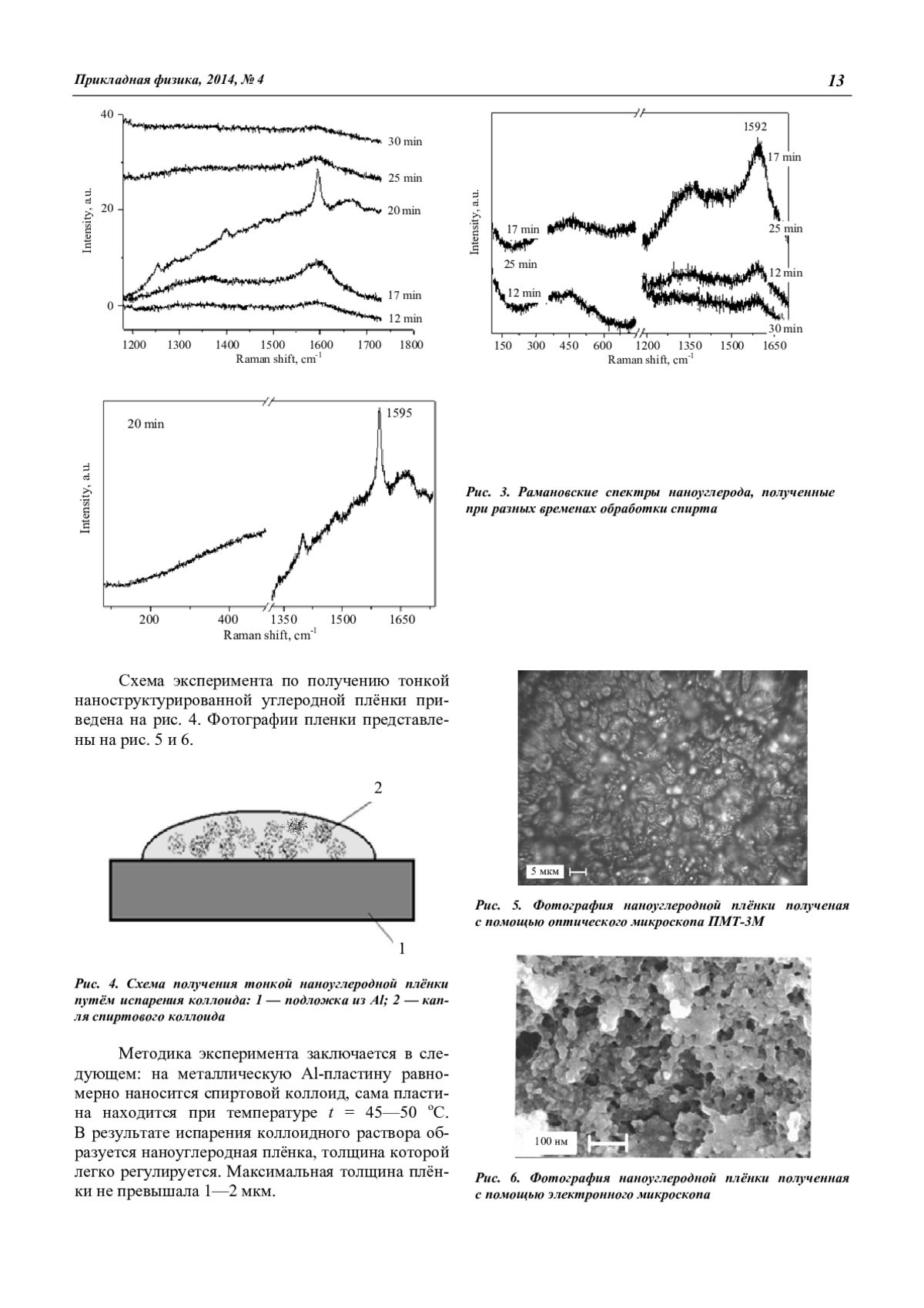

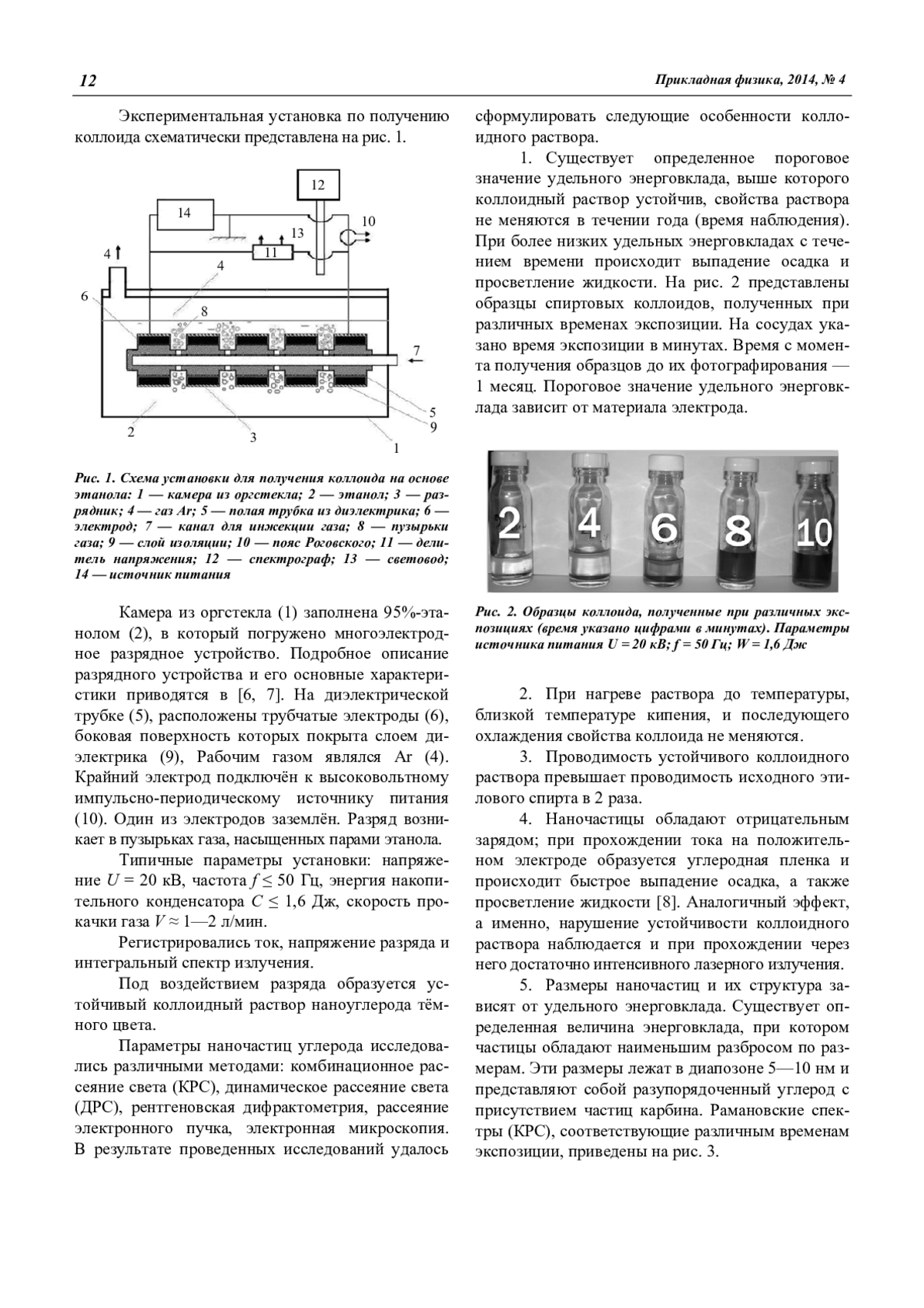

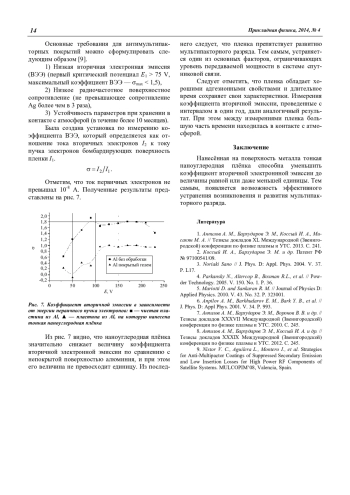

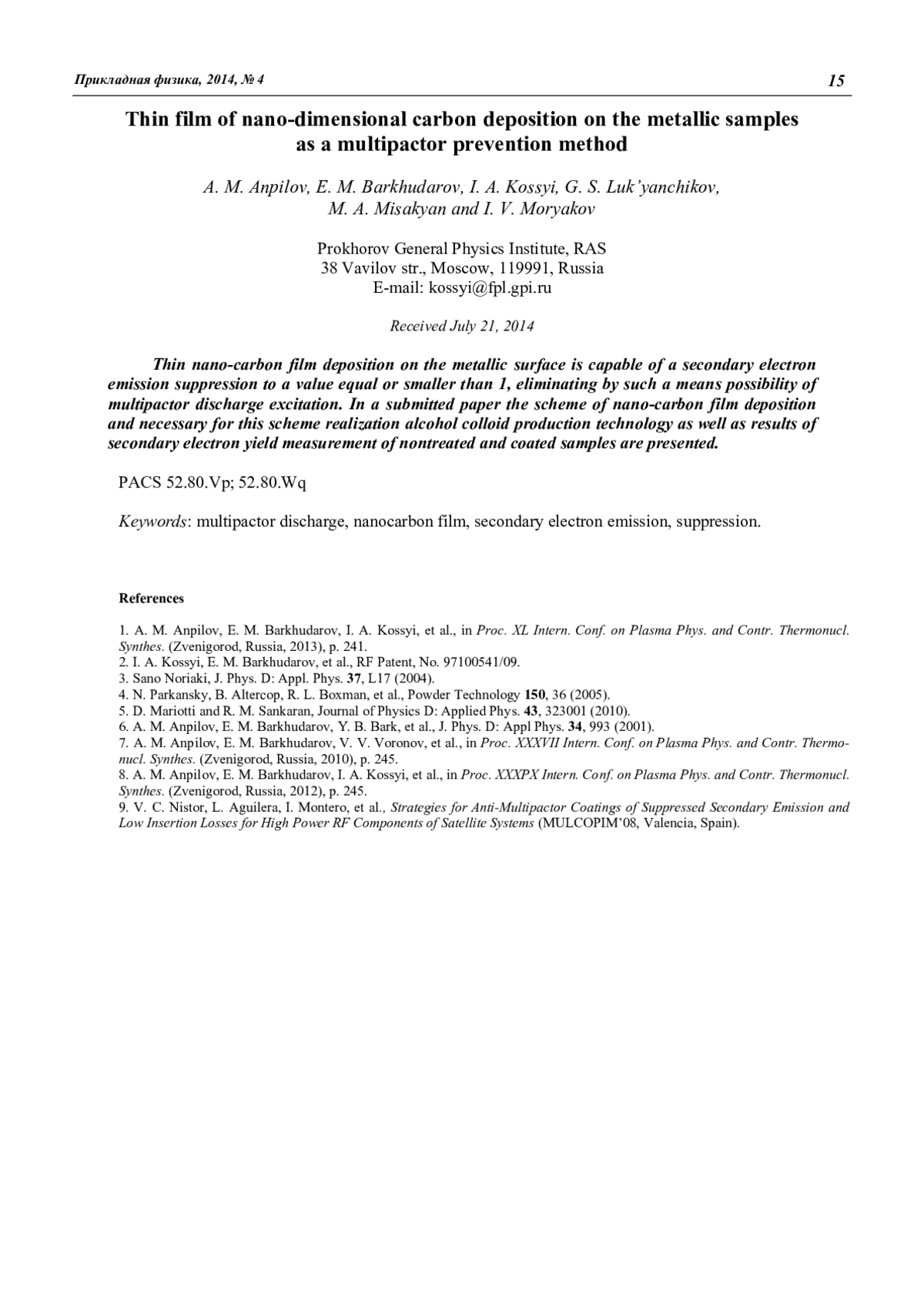

Статья: Тонкая наноструктурированная углеродная плёнка на поверхности металла как способ предотвращения мультипакторного разряда (2014)

Проведено исследование основных причин возникновения фотодиодов с токами утечки в МФПУ на основе антимонида индия. На большом объеме МФЧЭ установлена связь одноточечной дефектности с напряжением пробоя, диффузионной длиной, концентрацией основных носителей и плотностью дислокаций. Представлены характерные распределения дефектности по пластинам антимонида индия. Показано влияние на дефектность качества обработки пластин после резки слитков и погрешностей технологии изготовления.

Характеристики плазмотронов зависят от организации подачи плазмообразующего газа и характера взаимодействия газового потока с электрическими дугами. Поэтому в процессе исследования было выполнено 3D-моделирование течения воздуха с учётом его нагрева от столба электрической дуги в областях тангенциальной подачи, в цилиндрическом канале, в сужающемся сопле и в смесительной камере исследуемых плазмотронов и за их пределами (в окружающей среде). При этом скорость газа, нагретого от дугового столба, на выходе из сужающегося сопла и из смесительной камеры в 2—6 раз больше скорости холодного газа.

Разработана стендовая установка для исследования способов стабилизации и дестабилизации разряда, связанных с наложением внешнего магнитного поля на основе системы линейных токов, включенных последовательно в цепь разряда. Получены данные о влиянии конфигурации внешнего магнитного поля на движение и форму дугового столба, размеры и скорости перемещения его опорных пятен и электродных струй-факелов.

С помощью численного моделирования изучались особенности и режимы работы плазменной несимметричной вибраторной антенны конечной длины и диаметра на частоте сигнала f0 = 1,7 ГГц. Концентрация плазмы изменялась в пределах двух порядков, результаты расчетов сравнивались с аналогичной металлической антенной. Получены распределения составляющих электрических полей антенн в ближней зоне и диаграммы направленности. Приведены диаграммы направленности металлического вибратора, полученные в результате измерения и моделирования в двух программах.

Плазменный релятивистский генератор может работать в режиме генерации одиночного импульса СВЧ-излучения или частотно-периодическом режиме (до 50 импульсов в секунду, длительностью до 80 нс, мощность до 50 МВт с частотами излучения от 2 до 25 ГГц). Для получения и исследования режимов генерации в частотнопериодическом режиме необходима оперативная обработка получаемых временных рядов. Представлена методика анализа временного ряда за время между экспериментами серии, позволяющая найти требуемый режим работы устройства. Приведены примеры достигнутых в результате исследования режимов работы плазменного релятивистского СВЧ-генератора.

Экспериментально исследованы процессы растекания импульсного тока с шаровых электродов и электрический пробой в кварцевом песке. При плотностях тока на электроде больше критической величины происходит нелинейное уменьшение сопротивления заземления в результате искрообразования в грунте. Определены значения критической напряженности электрического поля ионизациия и пробоя. Показано, что на электроде развивается ионизационно-перегревная неустойчивость, которая приводит к контракции тока и образованию плазменных каналов.

Рассматривается диффузия ионов электролита вблизи электрода при наличии флуктуирующего тока через его поверхность. Показано, что плотность ионов вблизи электрода испытывает случайные изменения, имеющие характер фликкер-шума. Найдены статистические характеристики таких флуктуаций.

Рассчитаны и проанализированы характеристики дрейфа электрона в смеси гелия с ксеноном при напряженности электрического поля E/N= 1—100 Тд с учетом неупругих столкновений. Показано, что даже незначительная добавка ксенона в гелий, начиная с долей процента, сильно влияет на разряд, в особенности, на характеристики неупругих процессов. Исследовано влияние процентного состава гелия и ксенона на дрейф электронов, в частности, на коэффициенты диффузии и подвижности, частоту ионизации и т. д.
