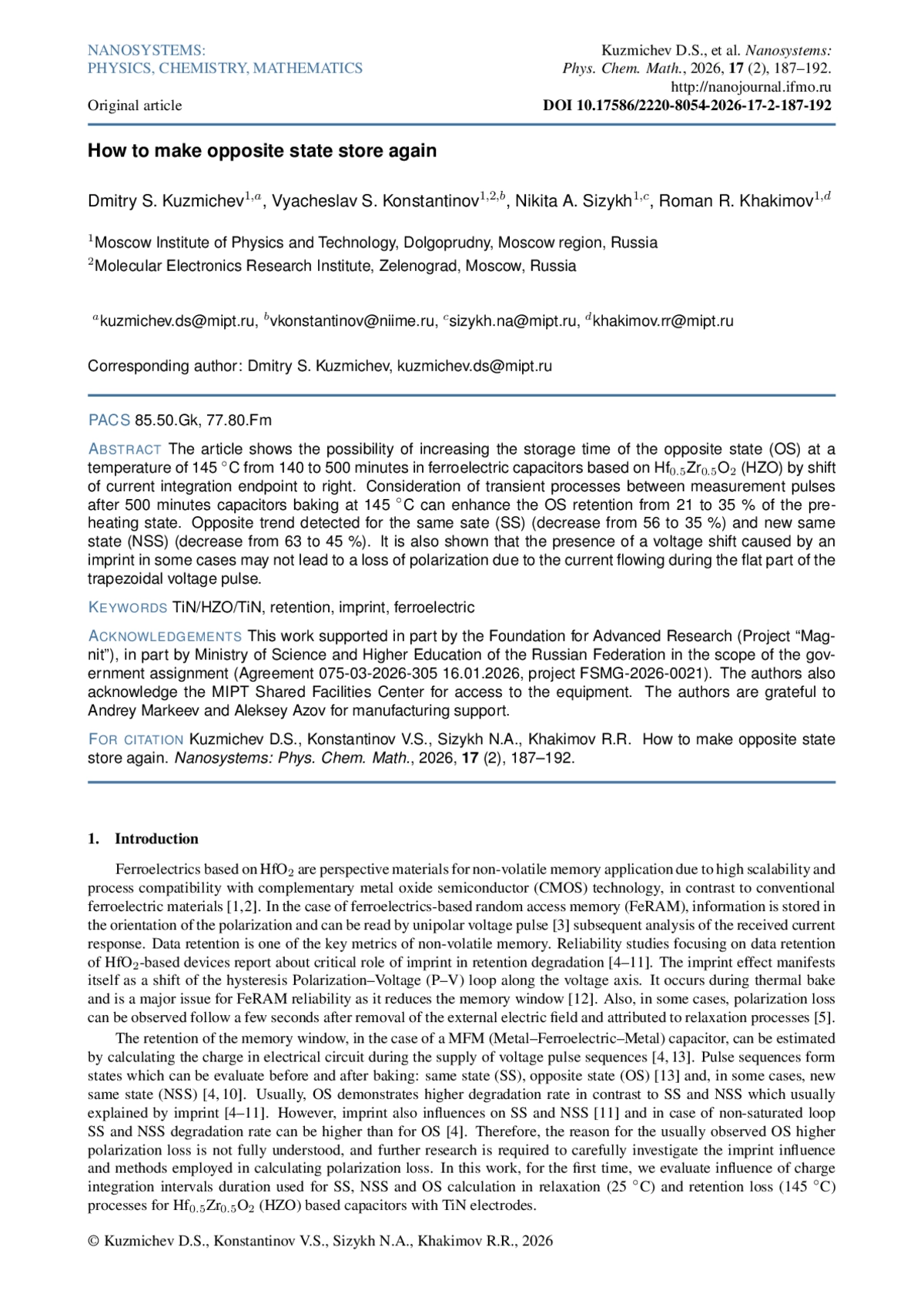

В настоящей статье показана возможность увеличить время хранения инверсного состояния OS с 140 до 500 мин при 145 ℃ в сегнетоэлектрических конденсаторах на основе Hf0.5Zr0.5O2 (HZO) путем сдвига вправо конечной точки интегрирования тока. Учет переходных процессов между управляющими импульсами после отжига в течение 500 мин при температуре 145 ℃ позволяет повысить сохраняемость состояния OS с 21 % до 35 % от начального значения. Противоположная тенденция выявлена для состояний SS (снижение с 56 % до 35 %) и NSS (снижение с 63 % до 45 %). Также показано, что наличие сдвига напряжения, вызванного эффектом импринта, в некоторых случаях может и не приводить деградации поляризации благодаря току, который протекает на полке максимального напряжения управляющего импульса.
Идентификаторы и классификаторы
- SCI
- Физика
- УДК
- 53. Физика
Ferroelectrics based on HfO2 are perspective materials for non-volatile memory application due to high scalability and process compatibility with complementary metal oxide semiconductor (CMOS) technology, in contrast to conventional ferroelectric materials [1,2]. In the case of ferroelectrics-based random access memory (FeRAM), information is stored in the orientation of the polarization and can be read by unipolar voltage pulse [3] subsequent analysis of the received current response. Data retention is one of the key metrics of non-volatile memory. Reliability studies focusing on data retention of HfO2-based devices report about critical role of imprint in retention degradation [4–11]. The imprint effect manifests itself as a shift of the hysteresis Polarization–Voltage (P–V) loop along the voltage axis. It occurs during thermal bake and is a major issue for FeRAM reliability as it reduces the memory window [12]. Also, in some cases, polarization loss can be observed follow a few seconds after removal of the external electric field and attributed to relaxation processes
Если у вас возникли вопросы или появились предложения по содержанию статьи, пожалуйста, направляйте их в рамках данной темы.

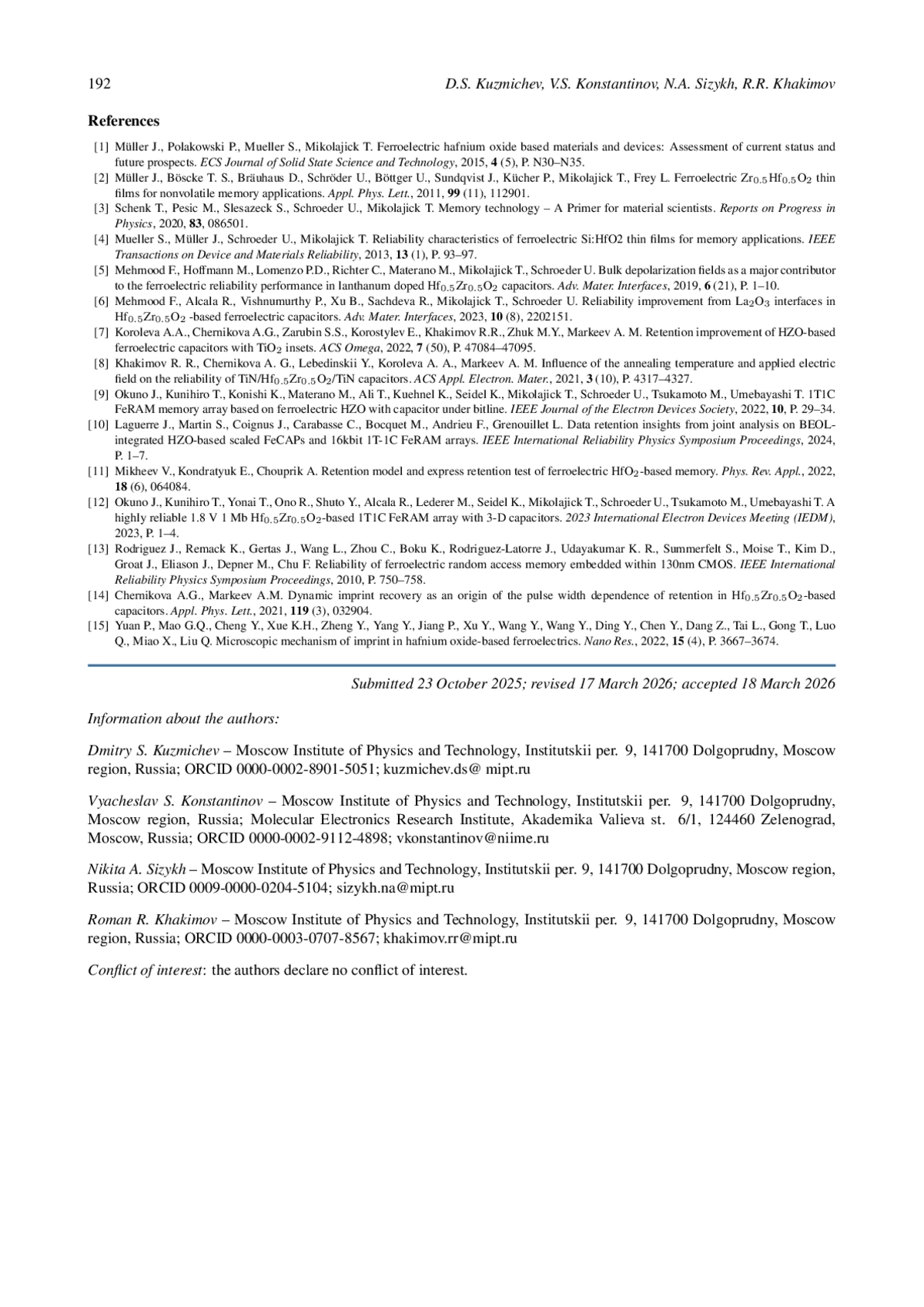

Список литературы
1. Müller J., Polakowski P., Mueller S., Mikolajick T. Ferroelectric Hafnium Oxide Based Materials and Devices: Assessment of Current Status and Future Prospects. ECS Journal of Solid State Science and Technology, 2015, 4 (5), P. N30-N35.
2. Müller J., Böscke T. S., Bräuhaus D., Schröder U., Böttger U., Sundqvist J., Kücher P., Mikolajick T., Frey L. Ferroelectric Zr0.5Hf0.5O2 thin films for nonvolatile memory applications. Appl. Phys. Lett., 2011, 99 (11), 112901.
3. Schenk T., Pesic M., Slesazeck S., Schroeder U., Mikolajick T. Memory technology - A Primer for material scientists. Reports on Progress in Physics, 2020, 83, 086501. EDN: REGDXI
4. Mueller S., Muller J., Schroeder U., Mikolajick T. Reliability characteristics of ferroelectric Si:HfO2 thin films for memory applications. IEEE Transactions on Device and Materials Reliability, 2013, 13 (1), P. 93-97.
5. Mehmood F., Hoffmann M., Lomenzo P.D., Richter C., Materano M., Mikolajick T., Schroeder U. Bulk depolarization fields as a major contributor to the ferroelectric reliability performance in lanthanum doped Hf0.5Zr0.5O2 capacitors. Adv. Mater. Interfaces, 2019, 6 (21), P. 1-10.
6. Mehmood F., Alcala R., Vishnumurthy P., Xu B., Sachdeva R., Mikolajick T., Schroeder U. Reliability improvement from La2O3 interfaces in Hf0.5Zr0.5O2 -based ferroelectric capacitors. Adv. Mater. Interfaces, 2023, 10 (8), 2202151. EDN: RPCMMO
7. Koroleva A.A., Chernikova A.G., Zarubin S.S., Korostylev E., Khakimov R.R., Zhuk M.Y., Markeev A. M. Retention improvement of HZO-based ferroelectric capacitors with TiO2 insets. ACS Omega, 2022, 7 (50), P. 47084-47095. EDN: NHZELF
8. Khakimov R. R., Chernikova A. G., Lebedinskii Y., Koroleva A. A., Markeev A. M. Influence of the annealing temperature and applied electric field on the reliability of TiN/Hf0.5Zr0.5O2/TiN capacitors. ACS Appl. Electron. Mater., 2021, 3 (10), P. 4317-4327. EDN: RJXCJF
9. Okuno J., Kunihiro T., Konishi K., Materano M., Ali T., Kuehnel K., Seidel K., Mikolajick T., Schroeder U., Tsukamoto M., Umebayashi T. 1T1C FeRAM memory array based on ferroelectric HZO with capacitor under bitline. IEEE Journal of the Electron Devices Society, 2022, 10, P. 29-34. EDN: VISBAU
10. Laguerre J., Martin S., Coignus J., Carabasse C., Bocquet M., Andrieu F., Grenouillet L. Data retention insights from joint analysis on BEOLintegrated HZO-based scaled FeCAPs and 16kbit 1T-1C FeRAM arrays. IEEE International Reliability Physics Symposium Proceedings, 2024, P. 1-7.
11. Mikheev V., Kondratyuk E., Chouprik A. Retention model and express retention test of ferroelectric HfO2-based memory. Phys. Rev. Appl., 2022, 18 (6), 064084. EDN: KPTOAM
12. Okuno J., Kunihiro T., Yonai T., Ono R., Shuto Y., Alcala R., Lederer M., Seidel K., Mikolajick T., Schroeder U., Tsukamoto M., Umebayashi T. A highly reliable 1.8 V 1 Mb Hf0.5Zr0.5O2-based 1T1C FeRAM array with 3-D capacitors. 2023 International Electron Devices Meeting (IEDM), 2023, P. 1-4.
13. Rodriguez J., Remack K., Gertas J., Wang L., Zhou C., Boku K., Rodriguez-Latorre J., Udayakumar K. R., Summerfelt S., Moise T., Kim D., Groat J., Eliason J., Depner M., Chu F. Reliability of ferroelectric random access memory embedded within 130nm CMOS. IEEE International Reliability Physics Symposium Proceedings, 2010, P. 750-758. EDN: OKVKXV
14. Chernikova A.G., Markeev A.M. Dynamic imprint recovery as an origin of the pulse width dependence of retention in Hf0.5Zr0.5O2-based capacitors. Appl. Phys. Lett., 2021, 119 (3), 032904. EDN: UEKQXH
15. Yuan P., Mao G.Q., Cheng Y., Xue K.H., Zheng Y., Yang Y., Jiang P., Xu Y., Wang Y., Wang Y., Ding Y., Chen Y., Dang Z., Tai L., Gong T., Luo Q., Miao X., Liu Q. Microscopic mechanism of imprint in hafnium oxide-based ferroelectrics. Nano Res., 2022, 15 (4), P. 3667-3674. EDN: CWLTDS
