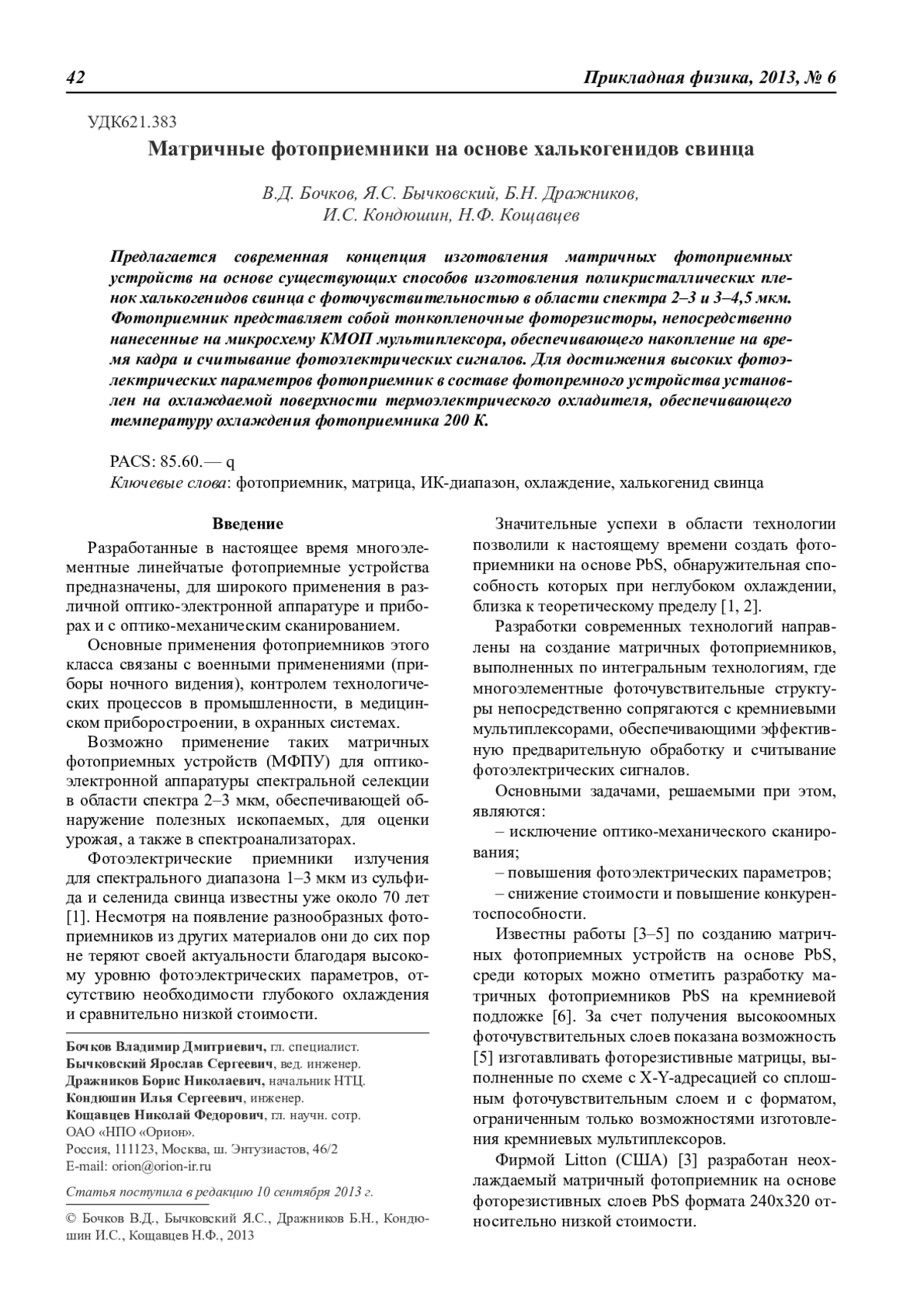

Статья: Матричные фотоприемники на основе халькогенидов свинца (2013)

Целью данной работы является исследование диффузии цинка в фосфид индия и гетероструктуры n-InP/n-In0.53Ga0.47As/n+-InP. Исследованы профили распределения концентрации носителей заряда в диффузионных структурах. Определен коэффициент диффузии цинка в монокристаллическом и эпитаксиальном InP, в n-InP/n-In0.53Ga0.47As/n+-InP. Определена зависимость времени диффузии от толщины эпитаксиального слоя и подобрана формула, удобная для практических расчетов. Показано, что данный технологический процесс может быть использован в технологии изготовления pin-фотодиодов на основе структур n-InP/n-In0.53Ga0.47As/n+-InP. Приведены вольт-амперные и вольт-фарадные характеристики фотодиодов.

Представлены результаты работы по созданию гетероструктур AlGaN/AlN на подложках сапфира методом МОС-гидридной эпитаксии, пригодных для изготовления матриц ультрафиолетовых p─i─n-фотодиодов солнечно-слепых фотоприемных устройств, и результаты исследований ультрафиолетовых матричных фотоприемников формата 320х256 на их основе. Методом высокоразрешающей микроскопии исследованы дефекты поверхности гетероструктур AlGaN и их влияние на дефектность элементов ультрафиолетовых матричных фотоприемников

В аппаратуре на основе МФПУ среднего инфракрасного диапазона спектра динамическая взаимосвязь может существенно ухудшить тактико-технические характеристики. В данной работе разработана методика оценки динамической взаимосвязи и выявлены основные закономерности явления, проведено исследование динамической взаимосвязи при различных технологиях изготовления матричных фоточувствительных элементов (МФЧЭ) и различных пассивирующих покрытиях. Результаты исследований показали, что для уменьшения динамической взаимосвязи, повышения воспроизводимости и величины чувствительности МФПУ, необходимо применять пассивацию напылением пленки ZnS.

Исследованы матричные ультрафиолетовые фотоприемные модули (УФМ) формата 320х256 элементов на основе гетероэпитаксиальных структур AlxGa1-xN (ГЭС AlGaN), чувствительные в видимо-слепом и солнечно-слепом диапазонах УФ диапазона. ГЭС AlGaN выращивались методами мосгидридной эпитаксии (МОС) и молекулярно-лучевой эпитаксии (МЛЭ) на сапфировых подложках. Качество p-i-n-фотодиодов оценивалось по измерению вольт-амперных характеристик

Исследованы матрицы чувствительных элементов на основе p–i–n-фотодиодов из AlGaN формата 320×256 элементов с шагом 30 мкм и размером фоточувствительной площадки 20×20 мкм2 для подтверждения возможности создания матричных ультрафиолетовых фотоприемных устройств. Качество p–i–n-фотодиодов оценивалось по измерению вольтамперных характеристик. Темновые токи, измеренные между разделенными элементами в мезаструктуре, составили менее 10–13 A, а сопротивление более 1012 Ом·см

Проведен анализ существующих моделей показателя преломления КРТ. Разработана усовершенствованная модель показателя преломления, основанная на уравнениях Хёви-Ван-дамма и Крамерса-Кронига. Усовершенствована методика определения характеристик многослойных ГЭС КРТ по спектрам ИК-пропускания. Использование новой модели показателя преломления позволило уменьшить значения среднеквадратичных отклонений расчётных зависимостей от экспериментальных на 1–2% для сложных структур, выращенных методами МЛЭ и осаждением из МОС.

Исследованы температурные зависимости фотоэлектрических параметров матриц фотодиодов инфракрасного диапазона 1–3 мкм на основе эпитаксиальной структуры КРТ состава x = 0,414, выращенной методом осаждения из металлоорганических соединений и ртути (MOC-эпитаксия). Показано, что высокие характеристики чувствительности фотодиодов КРТ при температурах охлаждения Т = 160–170 К позволяют применять фотоприемники на основе эпитаксиальных слоев КРТ, выращенных МОС-эпитаксией, в перспективной оптико-электронной аппаратуре.

На основе точного решения уравнения Ланжевена рассчитаны корреляторы случайных полей (СП) концентрации и тока подвижных носителей заряда в гомогенном полупроводнике и в ИК фотодиоде с базой конечной длины. Показано, что в базе p–n-перехода рассматриваемые СП являются неоднородными даже при нулевом смещении, когда кон- центрация и ток подвижных носителей заряда не зависят от координаты. Установлено, что равновесные СП концентрации и тока подвижных носителей заряда в объеме гомогенного полупроводника являются однородными, а в приповерхностных областях — неоднородными даже при нулевой скорости поверхностной рекомбинации. Обоснована оптимальная структура ИК-фотодиода с коррелированной обработкой сигнала и шума.

Проведен анализ особенностей применения многорядных фотоприемных устройств с режимом ВЗН для регистрации точечных источников излучения. Определены зависимости регистрируемого сигнала и отношения сигнал/шум от размера фоточувствительных элементов, размера и положения пятна в фокальной плоскости, времени интегрирования фототока. Проведена оценка требований на синхронность скорости сканирования и опроса матрицы чувствительных элементов.

Представлены результаты воздействия импульсного мягкого рентгеновского излучения лазерной плазмы на морфологию поверхности твердых растворов эпитаксиальных слоев CdxHg1-xTe. Увеличение дозы облучения приводит к росту перепада высот микровыступов и шероховатости.

Статья посвящена разработке проекционного зеркально-линзового объектива оптического зонда для стенда измерения фотоэлектрической связи инфракрасных многоэлементных фотоприемных устройств диапазона спектра 2,7─3,2 мкм. В ходе работы было проведено математическое моделирование, подтвердившее возможность контроля фотоприемных устройств диапазона 2,7─3,2 мкм по методике, приведенной в ГОСТ 17772, а также определены основные требования к качеству изображения и точности позиционирования объектива, проведен синтез оптической системы.

Разработан новый метод определения квантовой эффективности и темнового тока фоточувствительных элементов матричных ФПУ. Метод основан на экспериментально опробованной аналитической модели этих устройств, позволяющей рассчитывать все их параметры, в том числе сигнал и шум приборов. Метод опробован и позволяет получить полный массив величин этих важнейших характеристик в матрицах фоточувствительных элементов. Метод позволяет быстро определить значения средней квантовой эффективности и темнового тока каждого фоточувствительного элемента матрицы и экспрессно квалифицировать качество приборов.
