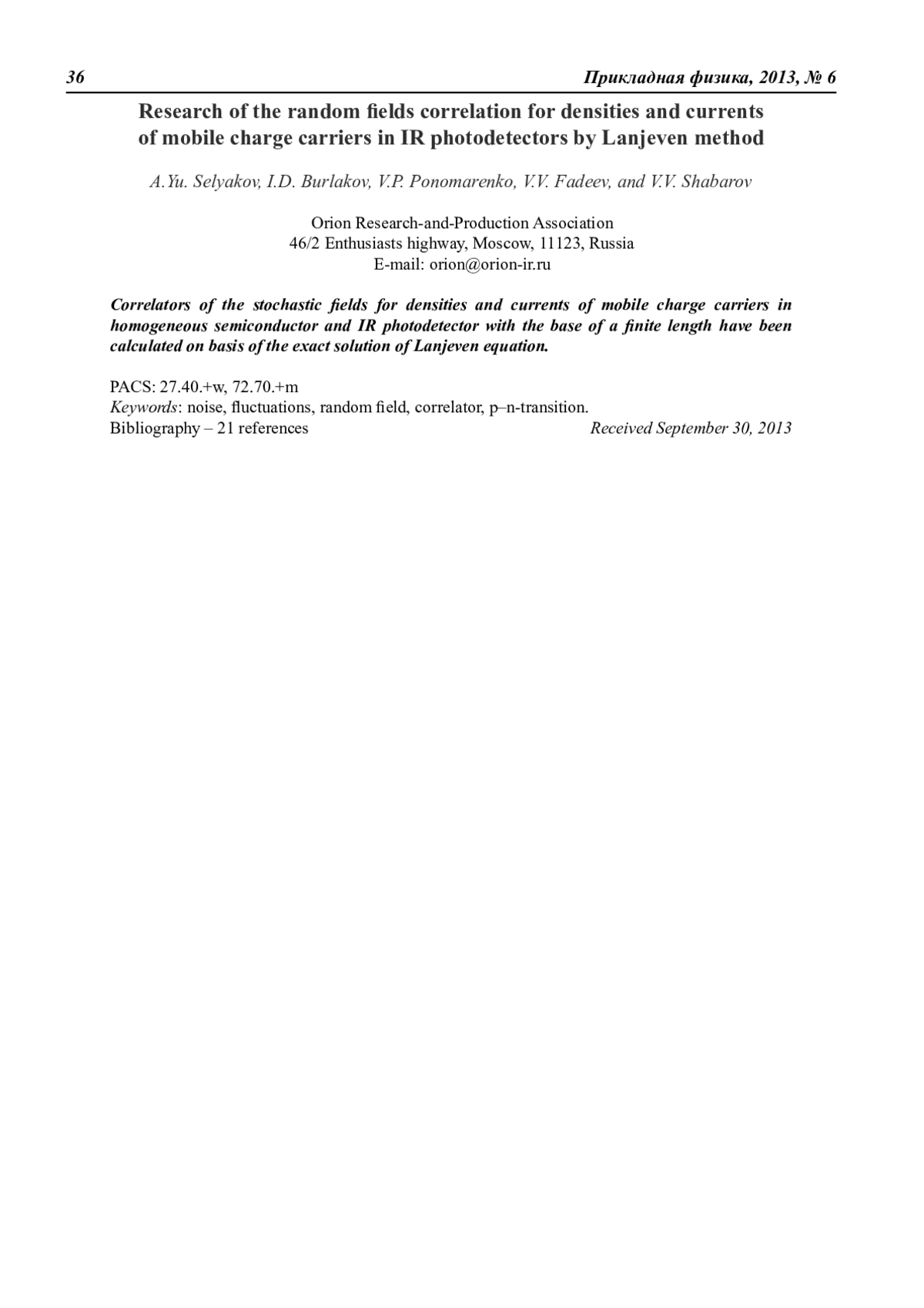

Статья: Исследование корреляции случайных полей концентраций и токов подвижных носителей заряда в ИК-фотодиодах методом Ланжевена (2013)

Целью данной работы является исследование диффузии цинка в фосфид индия и гетероструктуры n-InP/n-In0.53Ga0.47As/n+-InP. Исследованы профили распределения концентрации носителей заряда в диффузионных структурах. Определен коэффициент диффузии цинка в монокристаллическом и эпитаксиальном InP, в n-InP/n-In0.53Ga0.47As/n+-InP. Определена зависимость времени диффузии от толщины эпитаксиального слоя и подобрана формула, удобная для практических расчетов. Показано, что данный технологический процесс может быть использован в технологии изготовления pin-фотодиодов на основе структур n-InP/n-In0.53Ga0.47As/n+-InP. Приведены вольт-амперные и вольт-фарадные характеристики фотодиодов.

Представлены результаты работы по созданию гетероструктур AlGaN/AlN на подложках сапфира методом МОС-гидридной эпитаксии, пригодных для изготовления матриц ультрафиолетовых p─i─n-фотодиодов солнечно-слепых фотоприемных устройств, и результаты исследований ультрафиолетовых матричных фотоприемников формата 320х256 на их основе. Методом высокоразрешающей микроскопии исследованы дефекты поверхности гетероструктур AlGaN и их влияние на дефектность элементов ультрафиолетовых матричных фотоприемников

В аппаратуре на основе МФПУ среднего инфракрасного диапазона спектра динамическая взаимосвязь может существенно ухудшить тактико-технические характеристики. В данной работе разработана методика оценки динамической взаимосвязи и выявлены основные закономерности явления, проведено исследование динамической взаимосвязи при различных технологиях изготовления матричных фоточувствительных элементов (МФЧЭ) и различных пассивирующих покрытиях. Результаты исследований показали, что для уменьшения динамической взаимосвязи, повышения воспроизводимости и величины чувствительности МФПУ, необходимо применять пассивацию напылением пленки ZnS.

Исследованы матричные ультрафиолетовые фотоприемные модули (УФМ) формата 320х256 элементов на основе гетероэпитаксиальных структур AlxGa1-xN (ГЭС AlGaN), чувствительные в видимо-слепом и солнечно-слепом диапазонах УФ диапазона. ГЭС AlGaN выращивались методами мосгидридной эпитаксии (МОС) и молекулярно-лучевой эпитаксии (МЛЭ) на сапфировых подложках. Качество p-i-n-фотодиодов оценивалось по измерению вольт-амперных характеристик

Исследованы матрицы чувствительных элементов на основе p–i–n-фотодиодов из AlGaN формата 320×256 элементов с шагом 30 мкм и размером фоточувствительной площадки 20×20 мкм2 для подтверждения возможности создания матричных ультрафиолетовых фотоприемных устройств. Качество p–i–n-фотодиодов оценивалось по измерению вольтамперных характеристик. Темновые токи, измеренные между разделенными элементами в мезаструктуре, составили менее 10–13 A, а сопротивление более 1012 Ом·см

Проведен анализ существующих моделей показателя преломления КРТ. Разработана усовершенствованная модель показателя преломления, основанная на уравнениях Хёви-Ван-дамма и Крамерса-Кронига. Усовершенствована методика определения характеристик многослойных ГЭС КРТ по спектрам ИК-пропускания. Использование новой модели показателя преломления позволило уменьшить значения среднеквадратичных отклонений расчётных зависимостей от экспериментальных на 1–2% для сложных структур, выращенных методами МЛЭ и осаждением из МОС.

Предлагается современная концепция изготовления матричных фотоприемных устройств на основе существующих способов изготовления поликристаллических пленок халькогенидов свинца с фоточувствительностью в области спектра 2–3 и 3–4,5 мкм. Фотоприемник представляет собой тонкопленочные фоторезисторы, непосредственно нанесенные на микросхему КМОП мультиплексора, обеспечивающего накопление на время кадра и считывание фотоэлектрических сигналов. Для достижения высоких фотоэлектрических параметров фотоприемник в составе фотопремного устройства установлен на охлаждаемой поверхности термоэлектрического охладителя, обеспечивающего температуру охлаждения фотоприемника 200 К.

Исследованы температурные зависимости фотоэлектрических параметров матриц фотодиодов инфракрасного диапазона 1–3 мкм на основе эпитаксиальной структуры КРТ состава x = 0,414, выращенной методом осаждения из металлоорганических соединений и ртути (MOC-эпитаксия). Показано, что высокие характеристики чувствительности фотодиодов КРТ при температурах охлаждения Т = 160–170 К позволяют применять фотоприемники на основе эпитаксиальных слоев КРТ, выращенных МОС-эпитаксией, в перспективной оптико-электронной аппаратуре.

Проведен анализ особенностей применения многорядных фотоприемных устройств с режимом ВЗН для регистрации точечных источников излучения. Определены зависимости регистрируемого сигнала и отношения сигнал/шум от размера фоточувствительных элементов, размера и положения пятна в фокальной плоскости, времени интегрирования фототока. Проведена оценка требований на синхронность скорости сканирования и опроса матрицы чувствительных элементов.

Представлены результаты воздействия импульсного мягкого рентгеновского излучения лазерной плазмы на морфологию поверхности твердых растворов эпитаксиальных слоев CdxHg1-xTe. Увеличение дозы облучения приводит к росту перепада высот микровыступов и шероховатости.

Статья посвящена разработке проекционного зеркально-линзового объектива оптического зонда для стенда измерения фотоэлектрической связи инфракрасных многоэлементных фотоприемных устройств диапазона спектра 2,7─3,2 мкм. В ходе работы было проведено математическое моделирование, подтвердившее возможность контроля фотоприемных устройств диапазона 2,7─3,2 мкм по методике, приведенной в ГОСТ 17772, а также определены основные требования к качеству изображения и точности позиционирования объектива, проведен синтез оптической системы.

Разработан новый метод определения квантовой эффективности и темнового тока фоточувствительных элементов матричных ФПУ. Метод основан на экспериментально опробованной аналитической модели этих устройств, позволяющей рассчитывать все их параметры, в том числе сигнал и шум приборов. Метод опробован и позволяет получить полный массив величин этих важнейших характеристик в матрицах фоточувствительных элементов. Метод позволяет быстро определить значения средней квантовой эффективности и темнового тока каждого фоточувствительного элемента матрицы и экспрессно квалифицировать качество приборов.
