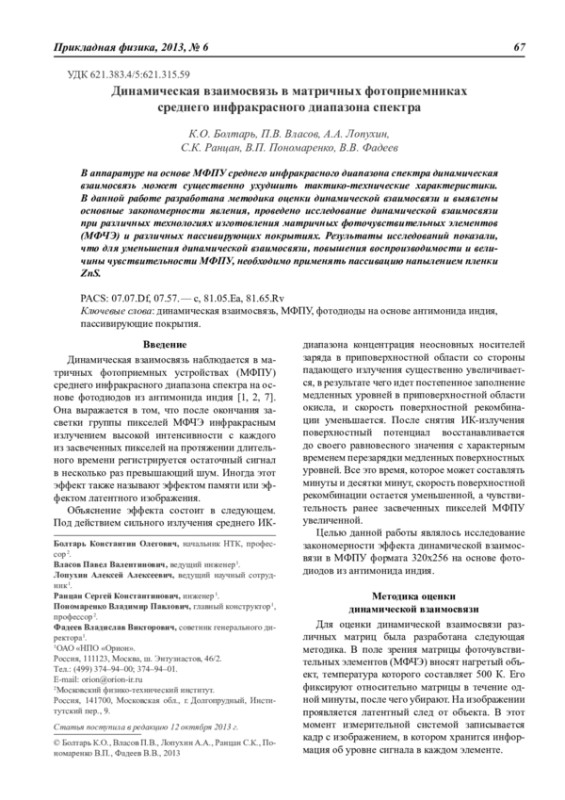

В аппаратуре на основе МФПУ среднего инфракрасного диапазона спектра динамическая взаимосвязь может существенно ухудшить тактико-технические характеристики. В данной работе разработана методика оценки динамической взаимосвязи и выявлены основные закономерности явления, проведено исследование динамической взаимосвязи при различных технологиях изготовления матричных фоточувствительных элементов (МФЧЭ) и различных пассивирующих покрытиях. Результаты исследований показали, что для уменьшения динамической взаимосвязи, повышения воспроизводимости и величины чувствительности МФПУ, необходимо применять пассивацию напылением пленки ZnS.

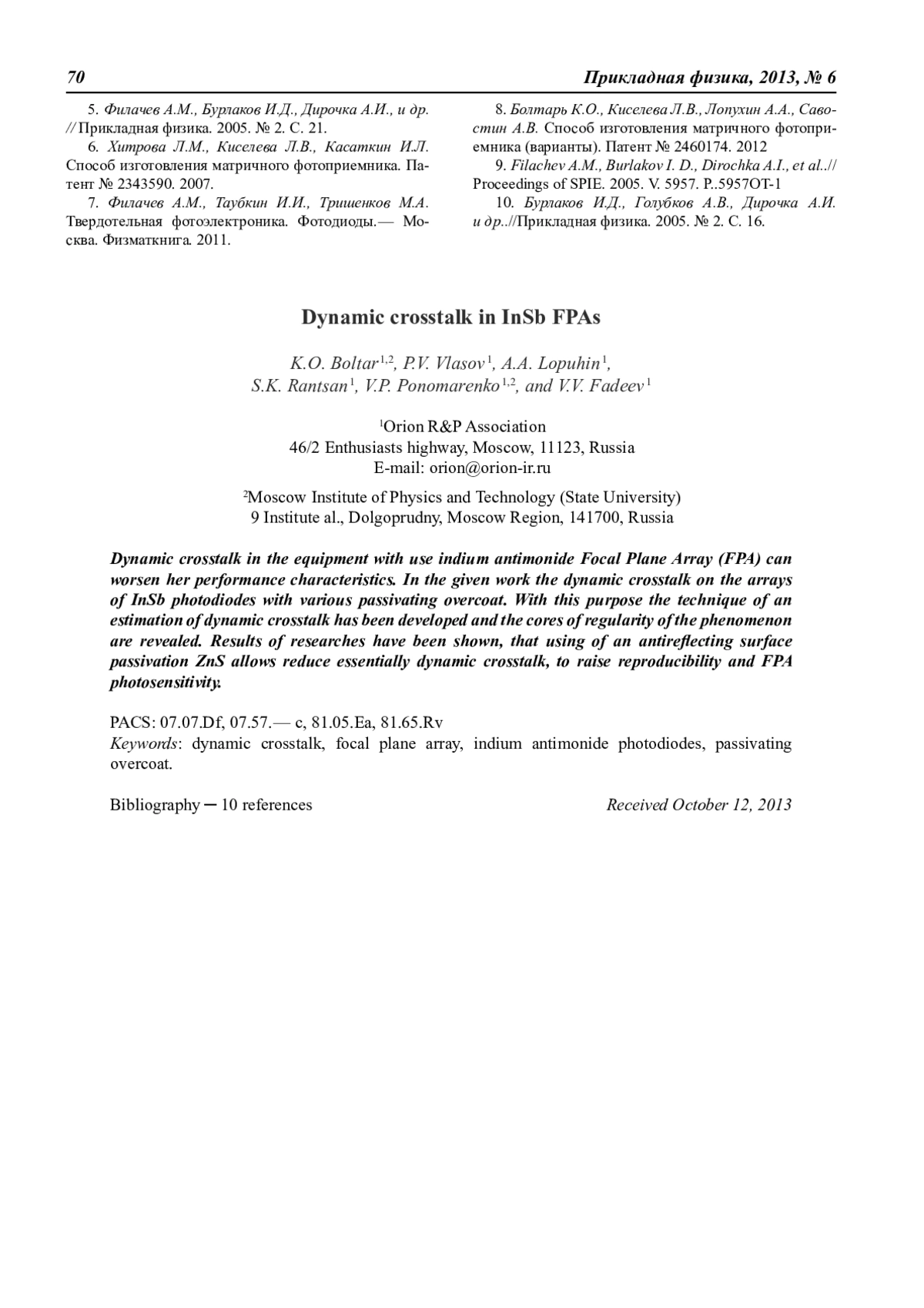

Dynamic crosstalk in the equipment with use indium antimonide Focal Plane Array (FPA) can worsen her performance characteristics. In the given work the dynamic crosstalk on the arrays of InSb photodiodes with various passivating overcoat. With this purpose the technique of an estimation of dynamic crosstalk has been developed and the cores of regularity of the phenomenon are revealed. Results of researches have been shown, that using of an antirefl ecting surface passivation ZnS allows reduce essentially dynamic crosstalk, to raise reproducibility and FPA photosensitivity
Идентификаторы и классификаторы
- SCI
- Физика

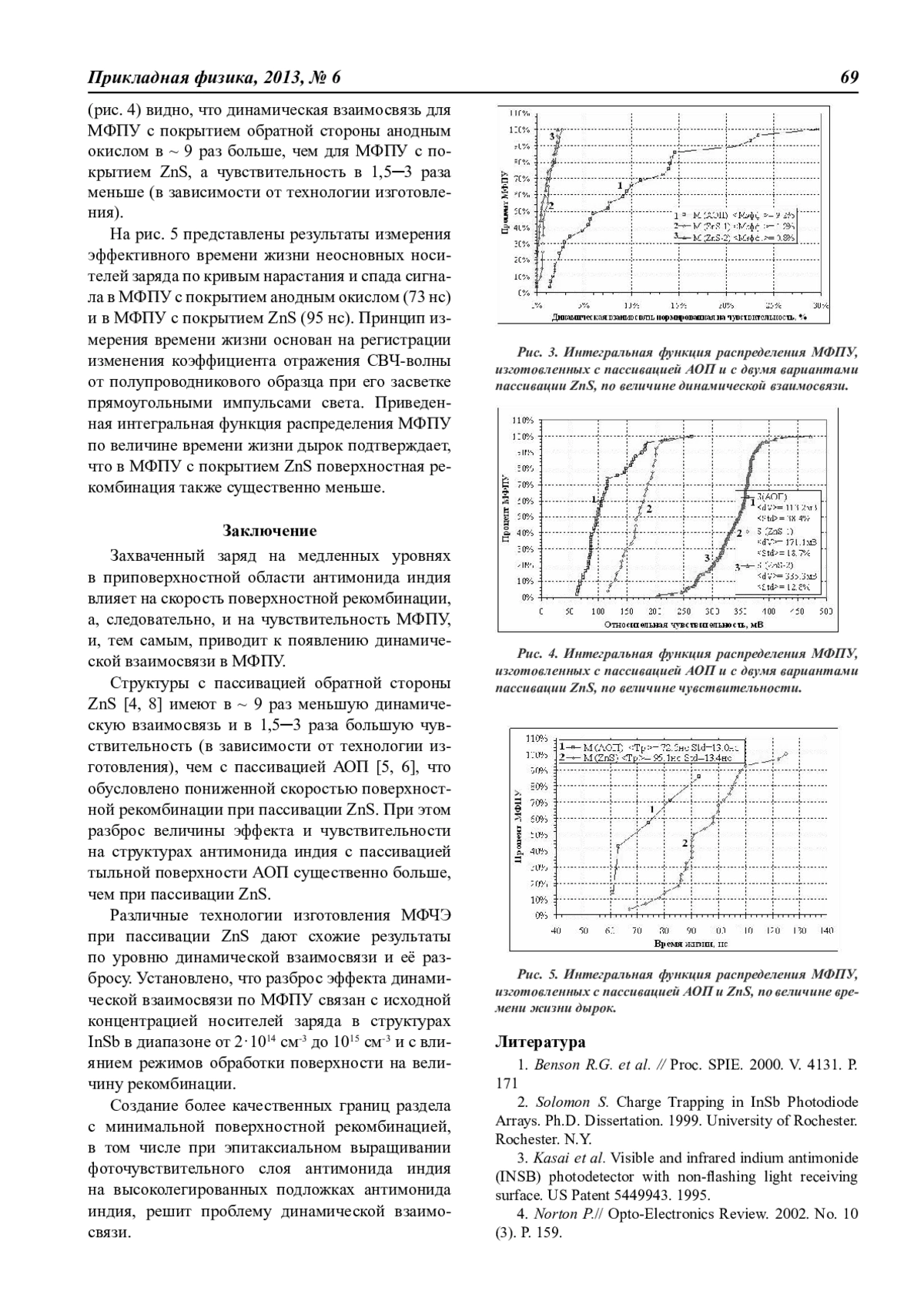

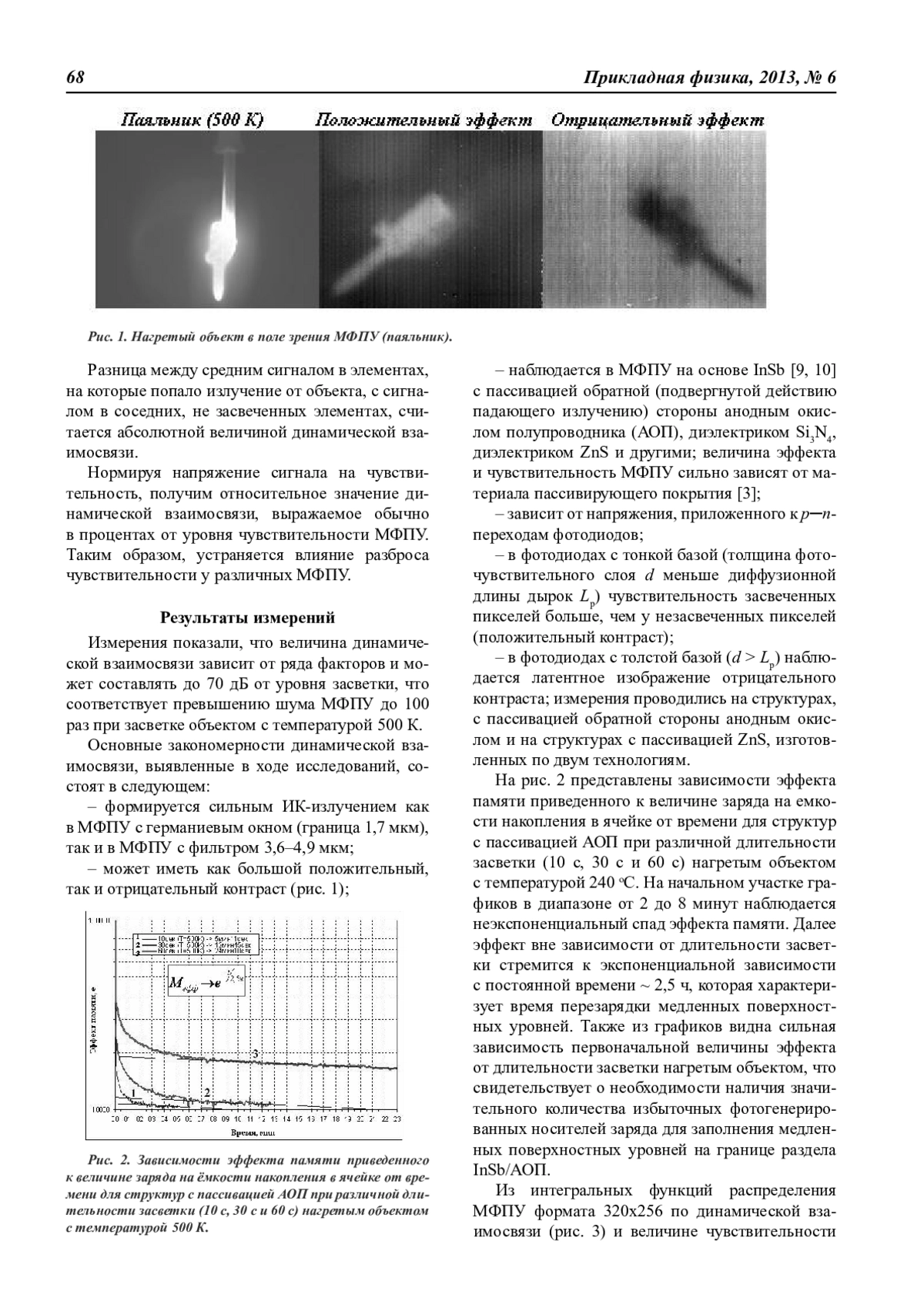

Захваченный заряд на медленных уровнях в приповерхностной области антимонида индия влияет на скорость поверхностной рекомбинации, а, следовательно, и на чувствительность МФПУ, и, тем самым, приводит к появлению динамической взаимосвязи в МФПУ.
Структуры с пассивацией обратной стороны ZnS [4, 8] имеют в ~ 9 раз меньшую динамическую взаимосвязь и в 1,5─3 раза большую чувствительность (в зависимости от технологии изготовления), чем с пассивацией АОП [5, 6], что обусловлено пониженной скоростью поверхностной рекомбинации при пассивации ZnS. При этом разброс величины эффекта и чувствительности на структурах антимонида индия с пассивацией тыльной поверхности АОП существенно больше, чем при пассивации ZnS.
Различные технологии изготовления МФЧЭ при пассивации ZnS дают схожие результаты по уровню динамической взаимосвязи и её раз- бросу. Установлено, что разброс эффекта динамической взаимосвязи по МФПУ связан с исходной концентрацией носителей заряда в структурах InSb в диапазоне от 2·1014 см-3 до 1015 см-3 и с влиянием режимов обработки поверхности на величину рекомбинации.
Создание более качественных границ раздела с минимальной поверхностной рекомбинацией, в том числе при эпитаксиальном выращивании фоточувствительного слоя антимонида индия на высоколегированных подложках антимонида индия, решит проблему динамической взаимосвязи.
Если у вас возникли вопросы или появились предложения по содержанию статьи, пожалуйста, направляйте их в рамках данной темы.
Список литературы
1. Benson R.G. et al. // Proc. SPIE. 2000. V. 4131. P. 171
2. Solomon S. Charge Trapping in InSb Photodiode Arrays. Ph.D. Dissertation. 1999. University of Rochester. Rochester. N.Y.
3. Kasai et al. Visible and infrared indium antimonide (INSB) photodetector with non-fl ashing light receiving surface. US Patent 5449943. 1995.
4. Norton P.// Opto-Electronics Review. 2002. No. 10 (3). P. 159.
5. Филачев А.М., Бурлаков И.Д., Дирочка А.И., и др. // Прикладная физика. 2005. № 2. С. 21.
6. Хитрова Л.М., Киселева Л.В., Касаткин И.Л. Способ изготовления матричного фотоприемника. Патент № 2343590. 2007.
7. Филачев А.М., Таубкин И.И., Тришенков М.А. Твердотельная фотоэлектроника. Фотодиоды. — Москва. Физматкнига. 2011.
8. Болтарь К.О., Киселева Л.В., Лопухин А.А., Савостин А.В. Способ изготовления матричного фотоприемника (варианты). Патент № 2460174. 2012
9. Filachev A.M., Burlakov I. D., Dirochka A.I., et al..// Proceedings of SPIE. 2005. V. 5957. P..5957OT-1
10. Бурлаков И.Д., Голубков А.В., Дирочка А.И. и др..//Прикладная физика. 2005. № 2. С. 16.
