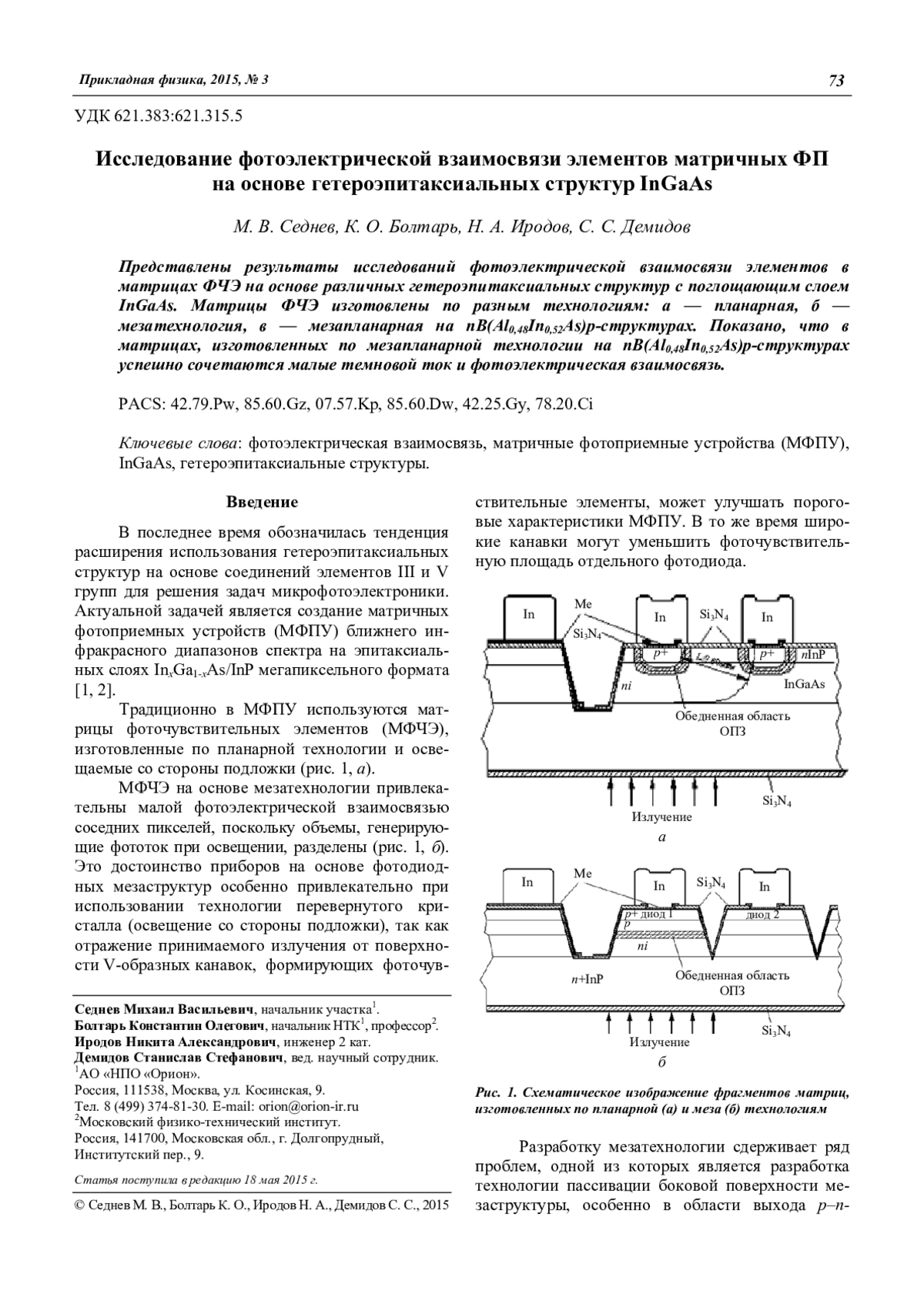

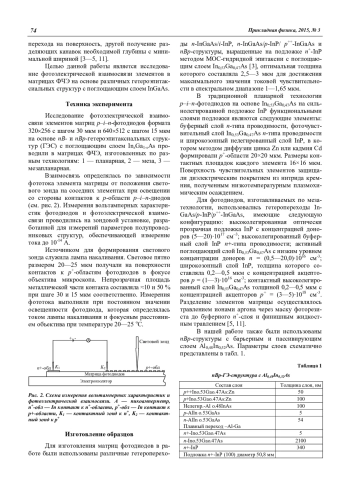

Представлены результаты исследований фотоэлектрической взаимосвязи элементов в матрицах ФЧЭ на основе различных гетероэпитаксиальных структур с поглощающим слоем InGaAs. Матрицы ФЧЭ изготовлены по разным технологиям: а — планарная, б — мезатехнология, в — мезапланарная на nB(Al0,48In0,52As)p-структурах. Показано, что в матрицах, изготовленных по мезапланарной технологии на nB(Al0,48In0,52As)p-структурах успешно сочетаются малые темновой ток и фотоэлектрическая взаимосвязь.
Consideration is given to photoelectric interrelation of elements in photodiode matrixes on the basis of various heteroepetaxy structures with InGaAs absorbing layer. Photodiode matrixes are made on different technologies: planar, mezatechnology, mezaplanar on nB (Al0.48In0.52As) p-structures. It is shown that the small dark current and photoelectric interrelation are successfully combined in matrixes made on mezaplanar technology on nB (Al0.48In0.52As) p-structures.
Идентификаторы и классификаторы
- SCI
- Физика
- eLIBRARY ID
- 23649674

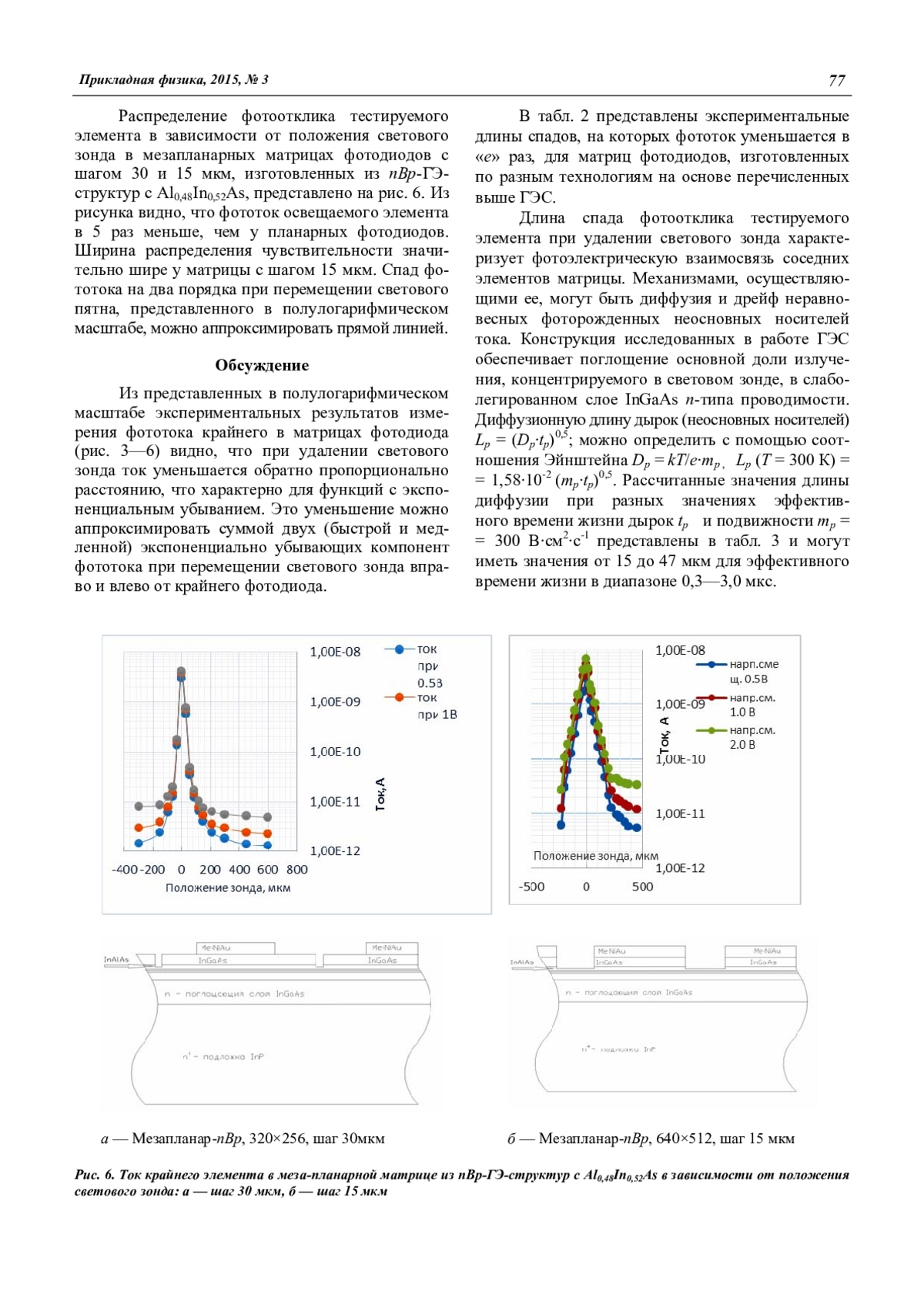

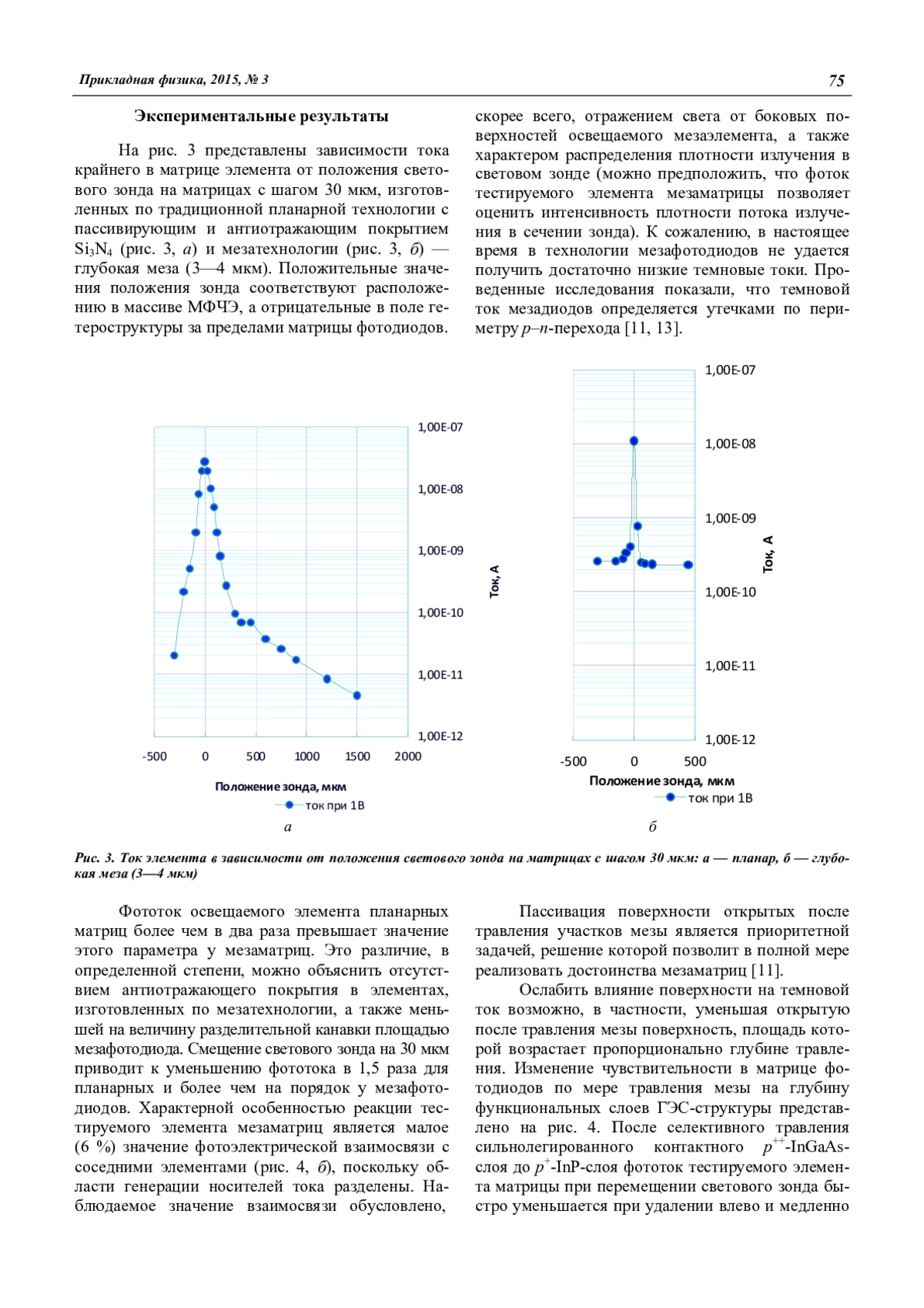

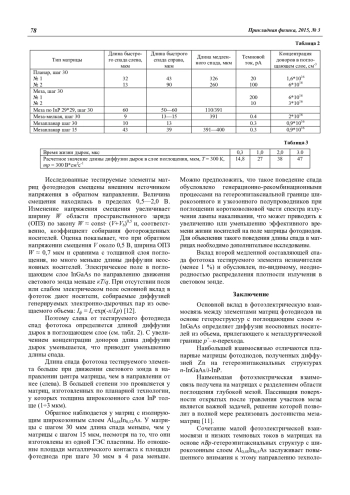

Основной вклад в фотоэлектрическую взаимосвязь между элементами матриц фотодиодов на основе гетероструктур с поглощающим слоем nInGaAs определяет диффузия неосновных носителей из объема, прилегающего к металлургической границе p+–n-перехода.
Наибольшей взаимосвязью отличаются планарные матрицы фотодиодов, полученных диффузией Zn на гетероэпитаксиальных структурaх n-InGaAs/i-InP.
Наименьшая фотоэлектрическая взаимосвязь получена на матрицах с разделением области поглощения глубокой мезой. Пассивация поверхности открытых после травления участков мезы является важной задачей, решение которой позволит в полной мере реализовать достоинства мезаматриц [11].
Сочетание малой фотоэлектрической взаимосвязи и низких темновых токов в матрицах на основе nBp-гетероэпитаксиальных структур с широкозонным слоем Al0,48In0,5As заслуживает повышенного внимания к этому направлению технологии крупноформатных фотоприемников ближнего ИК-диапазона.

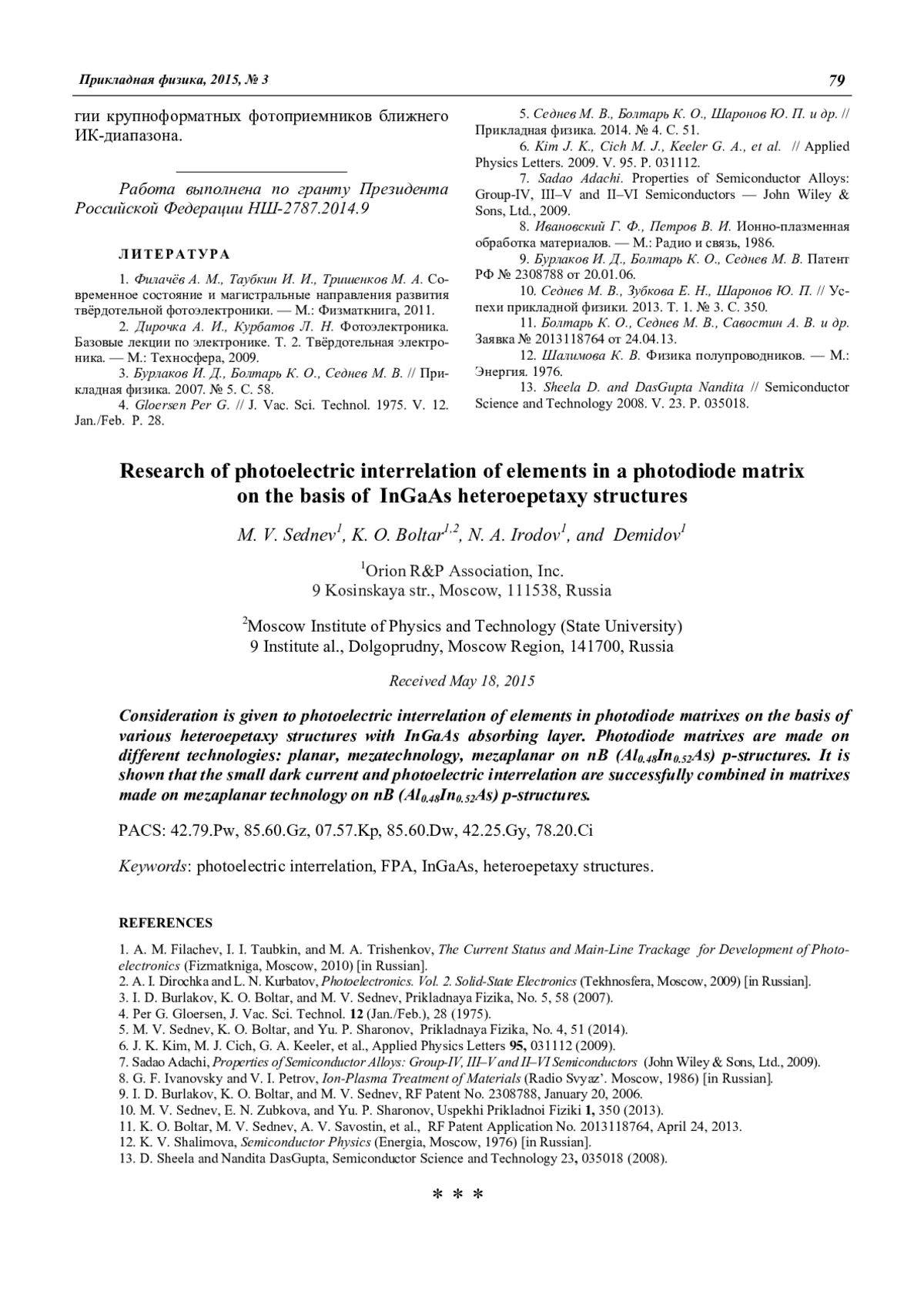

Список литературы
1. Филачёв А. М., Таубкин И. И., Тришенков М. А. Современное состояние и магистральные направления развития твёрдотельной фотоэлектроники. — М.: Физматкнига, 2011.
2. Дирочка А. И., Курбатов Л. Н. Фотоэлектроника. Базовые лекции по электронике. Т. 2. Твёрдотельная электроника. — М.: Техносфера, 2009.
3. Бурлаков И. Д., Болтарь К. О., Седнев М. В. // Прикладная физика. 2007. № 5. С. 58.
4. Gloersen Per G. // J. Vac. Sci. Technol. 1975. V. 12. Jan./Feb. P. 28.
5. Седнев М. В., Болтарь К. О., Шаронов Ю. П. и др. // Прикладная физика. 2014. № 4. С. 51.
6. Kim J. K., Cich M. J., Keeler G. A., et al. // Applied Physics Letters. 2009. V. 95. P. 031112.
7. Sadao Adachi. Properties of Semiconductor Alloys: Group-IV, III–V and II–VI Semiconductors — John Wiley & Sons, Ltd., 2009.
8. Ивановский Г. Ф., Петров В. И. Ионно-плазменная обработка материалов. — М.: Радио и связь, 1986.
9. Бурлаков И. Д., Болтарь К. О., Седнев М. В. Патент РФ № 2308788 от 20.01.06.
10. Седнев М. В., Зубкова Е. Н., Шаронов Ю. П. // Успехи прикладной физики. 2013. Т. 1. № 3. С. 350.
11. Болтарь К. О., Седнев М. В., Савостин А. В. и др. Заявка № 2013118764 от 24.04.13.
12. Шалимова К. В. Физика полупроводников. — М.: Энергия. 1976.
13. Sheela D. and DasGupta Nandita // Semiconductor Science and Technology 2008. V. 23. P. 035018.
1. A. M. Filachev, I. I. Taubkin, and M. A. Trishenkov, The Current Status and Main-Line Trackage for Development of Photoelectronics (Fizmatkniga, Moscow, 2010) [in Russian].
2. A. I. Dirochka and L. N. Kurbatov, Photoelectronics. Vol. 2. Solid-State Electronics (Tekhnosfera, Moscow, 2009) [in Russian].
3. I. D. Burlakov, K. O. Boltar, and M. V. Sednev, Prikladnaya Fizika, No. 5, 58 (2007).
4. Per G. Gloersen, J. Vac. Sci. Technol. 12 (Jan./Feb.), 28 (1975).
5. M. V. Sednev, K. O. Boltar, and Yu. P. Sharonov, Prikladnaya Fizika, No. 4, 51 (2014).
6. J. K. Kim, M. J. Cich, G. A. Keeler, et al., Applied Physics Letters 95, 031112 (2009).
7. Sadao Adachi, Properties of Semiconductor Alloys: Group-IV, III–V and II–VI Semiconductors (John Wiley & Sons, Ltd., 2009).
8. G. F. Ivanovsky and V. I. Petrov, Ion-Plasma Treatment of Materials (Radio Svyaz’. Moscow, 1986) [in Russian].
9. I. D. Burlakov, K. O. Boltar, and M. V. Sednev, RF Patent No. 2308788, January 20, 2006.
10. M. V. Sednev, E. N. Zubkova, and Yu. P. Sharonov, Uspekhi Prikladnoi Fiziki 1, 350 (2013).
11. K. O. Boltar, M. V. Sednev, A. V. Savostin, et al., RF Patent Application No. 2013118764, April 24, 2013.
12. K. V. Shalimova, Semiconductor Physics (Energia, Moscow, 1976) [in Russian].
13. D. Sheela and Nandita DasGupta, Semiconductor Science and Technology 23, 035018 (2008).
