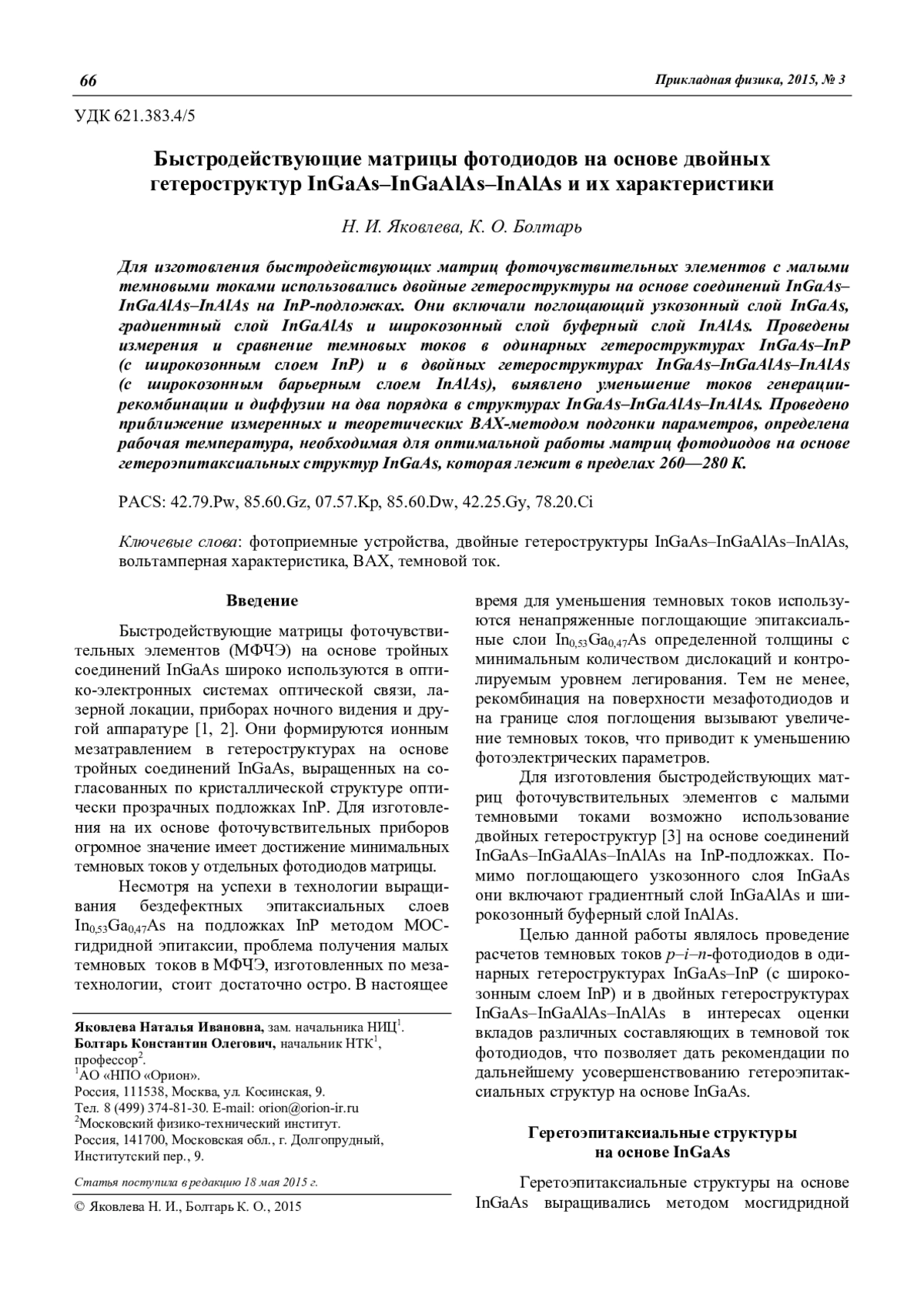

Для изготовления быстродействующих матриц фоточувствительных элементов с малыми темновыми токами использовались двойные гетероструктуры на основе соединений InGaAs– InGaAlAs–InAlAs на InP-подложках. Они включали поглощающий узкозонный слой InGaAs, градиентный слой InGaAlAs и широкозонный слой буферный слой InAlAs. Проведены измерения и сравнение темновых токов в одинарных гетероструктурах InGaAs–InP (с широкозонным слоем InP) и в двойных гетероструктурах InGaAs–InGaAlAs–InAlAs (с широкозонным барьерным слоем InAlAs), выявлено уменьшение токов генерациирекомбинации и диффузии на два порядка в структурах InGaAs–InGaAlAs–InAlAs. Проведено приближение измеренных и теоретических ВАХ-методом подгонки параметров, определена рабочая температура, необходимая для оптимальной работы матриц фотодиодов на основе гетероэпитаксиальных структур InGaAs, которая лежит в пределах 260—280 К.
InGaAs–InGaAlAs–InAlAs double heterojunctions on the InP substrates were used to fabricate highspeed FPAs with low dark currents. They included InGaAs narrow gap absorption layer, InGaAlAs graded band gap layer, and InAlAs large bandgap layer. The dark current characteristics have been measured and compared in single InGaAs–InP and double InGaAs–InGaAlAs–InAlAs heterojunction photodiodes. It was shown, that in double InGaAs–InGaAlAs–InAlAs heterojunction photodiodes the dark current is more than a factor of 100 smaller than in the single InGaAs–InP heterojunction photodiodes. Numerical simulation of volt-ampere characteristics for these devices allowed to determine the optimum working temperature, which was in the range of 250—280 K.
Предпросмотр статьи
Идентификаторы и классификаторы
- SCI
- Физика
- eLIBRARY ID
- 23649673

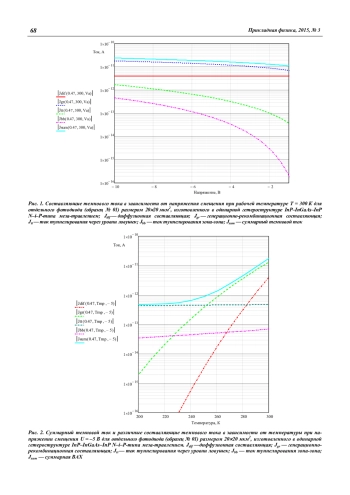

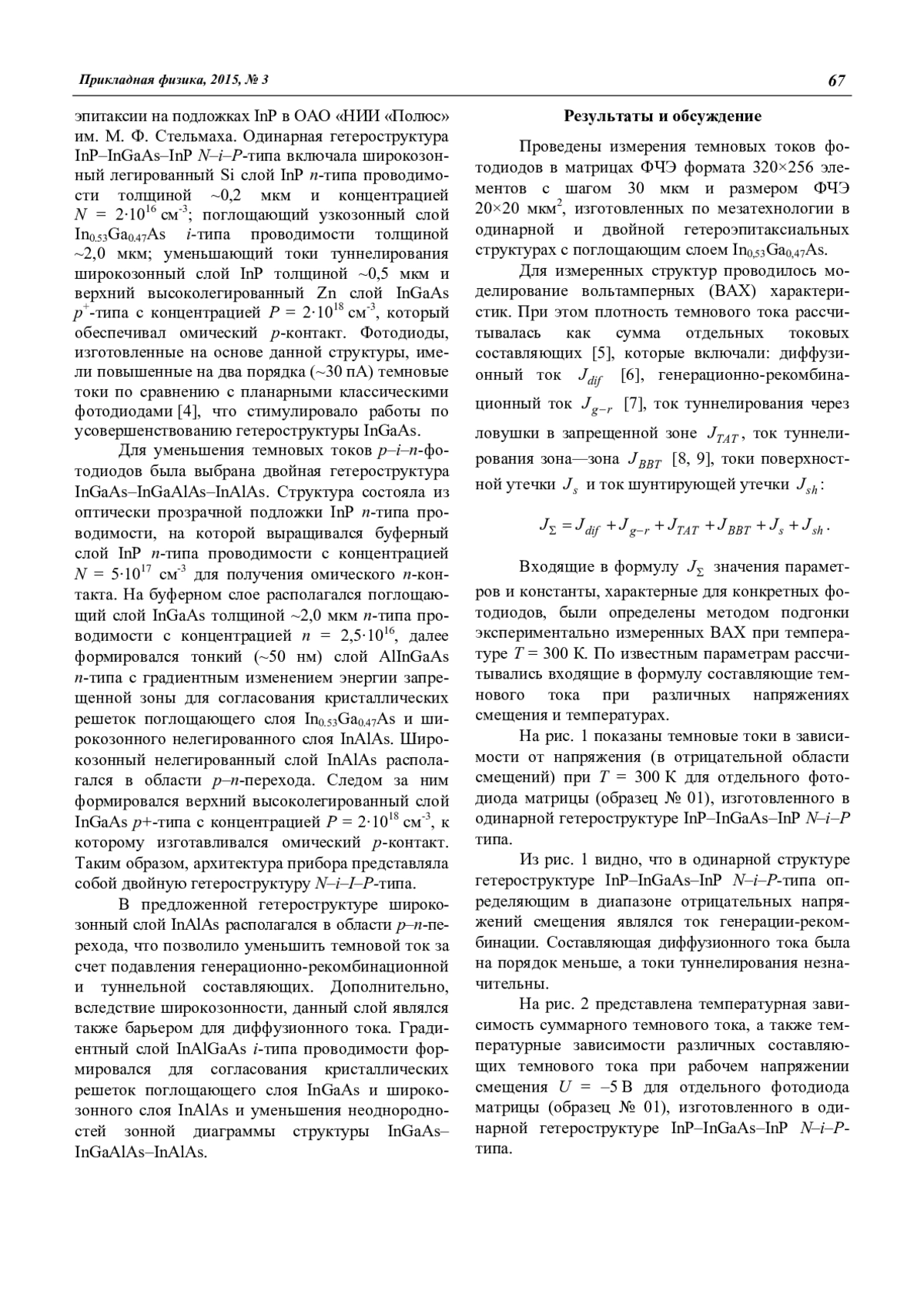

Измерения и расчеты отдельных составляющих темнового тока фотодиодов, изготовленных мезатравлением в двойных гетероструктурах InGaAs–InGaAlAs–InAlAs N–i–I–P+-типа, показали, что при небольших напряжениях смещения (U = 0 –5 В) преобладает ток генерации-рекомбинации, а в области низких температур 200— 250 К основной вклад в суммарный ток фотодиода вносят токи туннелирования. Проведено приближение измеренных и теоретических ВАХ методом подгонки параметров, определена скорость поверхностной рекомбинации на границе слоя поглощения, которая для двойных гетероструктур оказалась на два порядка меньше, чем в одинарных p–i–n-структурах. Определена оптимальная рабочая температура охлаждения, которая для одинарных гетероструктур InP–InGaAs–InP составляет 250—260 К, а для двойных гетероструктур ~280 К.

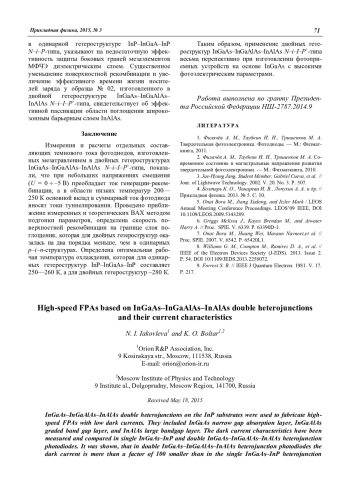

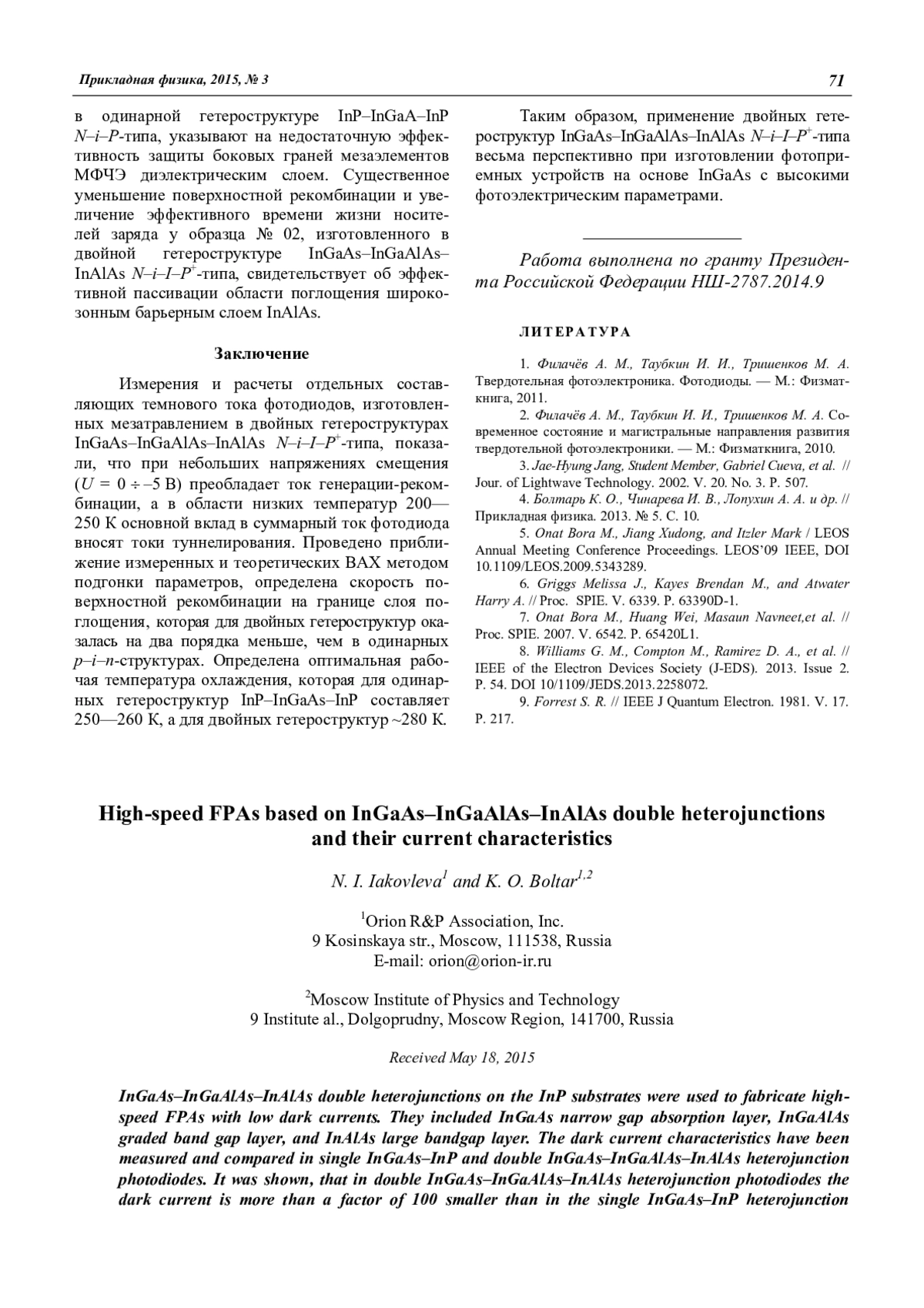

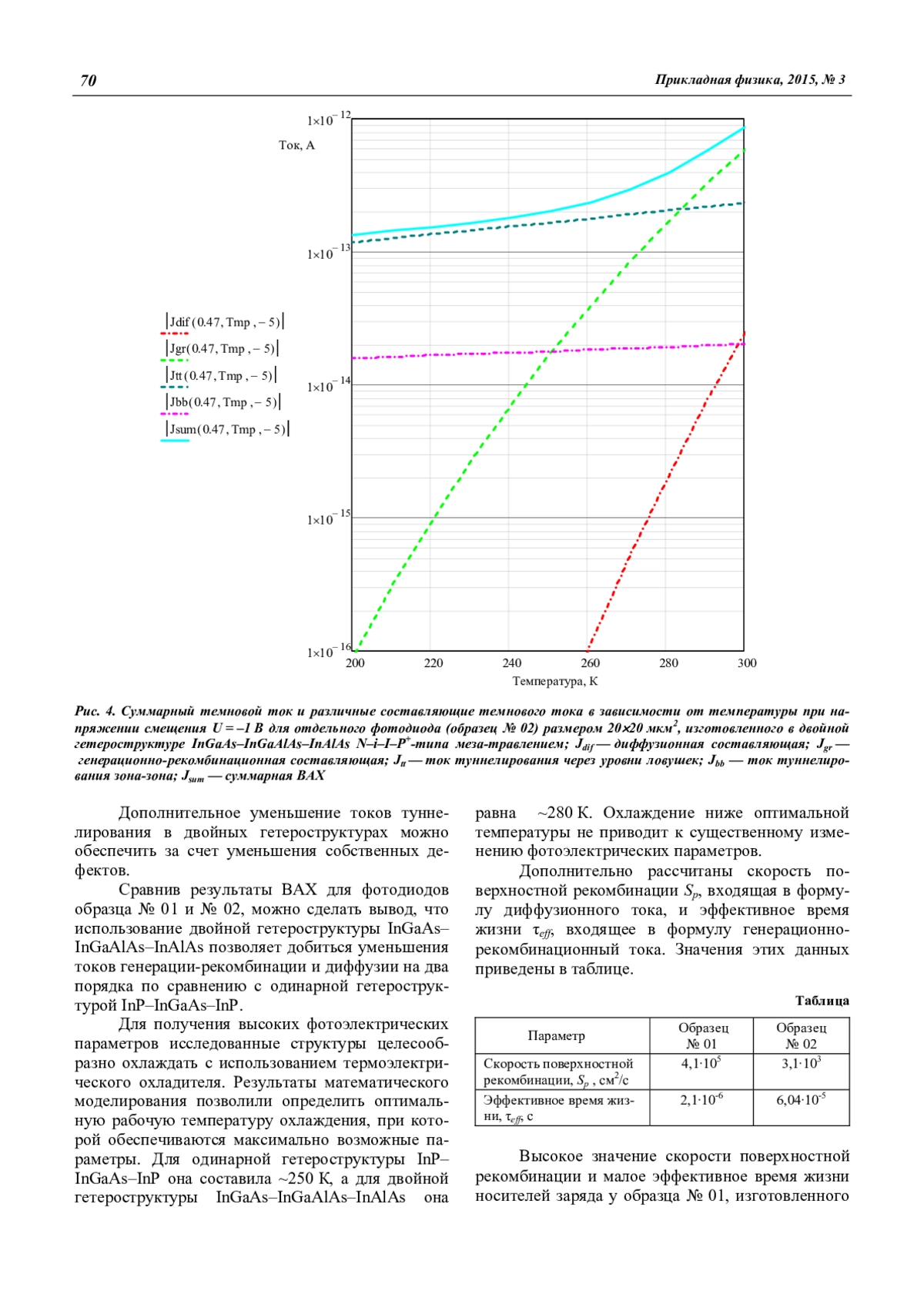

Таким образом, применение двойных гетероструктур InGaAs–InGaAlAs–InAlAs N–i–I–P+-типа весьма перспективно при изготовлении фотоприемных устройств на основе InGaAs с высокими фотоэлектрическим параметрами.
Список литературы
1. Филачёв А. М., Таубкин И. И., Тришенков М. А. Твердотельная фотоэлектроника. Фотодиоды. — М.: Физматкнига, 2011.
2. Филачёв А. М., Таубкин И. И., Тришенков М. А. Современное состояние и магистральные направления развития твердотельной фотоэлектроники. — М.: Физматкнига, 2010.
3. Jae-Hyung Jang, Student Member, Gabriel Cueva, et al. // Jour. of Lightwave Technology. 2002. V. 20. No. 3. P. 507.
4. Болтарь К. О., Чинарева И. В., Лопухин А. А. и др. // Прикладная физика. 2013. № 5. C. 10.
5. Onat Bora M., Jiang Xudong, and Itzler Mark / LEOS Annual Meeting Conference Proceedings. LEOS’09 IEEE, DOI 10.1109/LEOS.2009.5343289.
6. Griggs Melissa J., Kayes Brendan M., and Atwater Harry A. // Proc. SPIE. V. 6339. P. 63390D-1.
7. Onat Bora M., Huang Wei, Masaun Navneet,et al. // Proc. SPIE. 2007. V. 6542. Р. 65420L1.
8. Williams G. M., Compton M., Ramirez D. A., et al. // IEEE of the Electron Devices Society (J-EDS). 2013. Issue 2. P. 54. DOI 10/1109/JEDS.2013.2258072.
9. Forrest S. R. // IEEE J Quantum Electron. 1981. V. 17. P. 217.

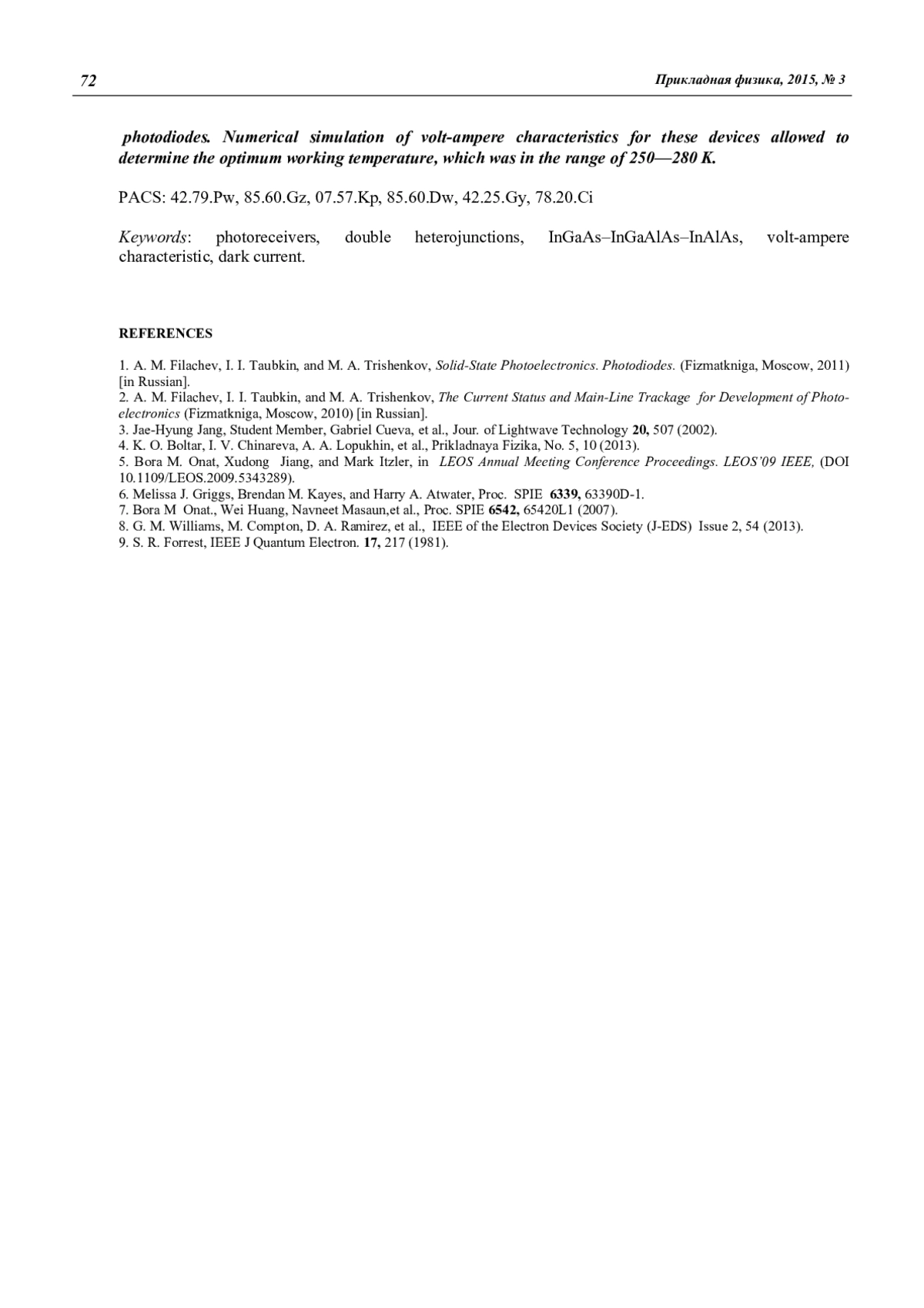

1. A. M. Filachev, I. I. Taubkin, and M. A. Trishenkov, Solid-State Photoelectronics. Photodiodes. (Fizmatkniga, Moscow, 2011) [in Russian].
2. A. M. Filachev, I. I. Taubkin, and M. A. Trishenkov, The Current Status and Main-Line Trackage for Development of Photoelectronics (Fizmatkniga, Moscow, 2010) [in Russian].
3. Jae-Hyung Jang, Student Member, Gabriel Cueva, et al., Jour. of Lightwave Technology 20, 507 (2002).
4. K. O. Boltar, I. V. Chinareva, A. A. Lopukhin, et al., Prikladnaya Fizika, No. 5, 10 (2013).
5. Bora M. Onat, Xudong Jiang, and Mark Itzler, in LEOS Annual Meeting Conference Proceedings. LEOS’09 IEEE, (DOI 10.1109/LEOS.2009.5343289).
6. Melissa J. Griggs, Brendan M. Kayes, and Harry A. Atwater, Proc. SPIE 6339, 63390D-1.
7. Bora M Onat., Wei Huang, Navneet Masaun,et al., Proc. SPIE 6542, 65420L1 (2007).
8. G. M. Williams, M. Compton, D. A. Ramirez, et al., IEEE of the Electron Devices Society (J-EDS) Issue 2, 54 (2013).
9. S. R. Forrest, IEEE J Quantum Electron. 17, 217 (1981).
