На туннельном микроскопе исследованы ВАХ в автоэмиссионном наноконтакте вольфрамовый микрозонд—микрозерно поверхности полупроводников А3В5. ВАХ эмиссии из зёрен GaAs соответствуют теории полевой эмиссии из металлов, а узкозонных InSb и InAs — эмиссии из приповерхностных электронных состояний. В режимах эмиссии и инжекции наблюдались важные для практики явления низкополевой эмиссии и ограничений тока локализованным зарядом. Результаты объясняются в рамках модели кулоновского взаимодействия и локализации лёгких электронов.

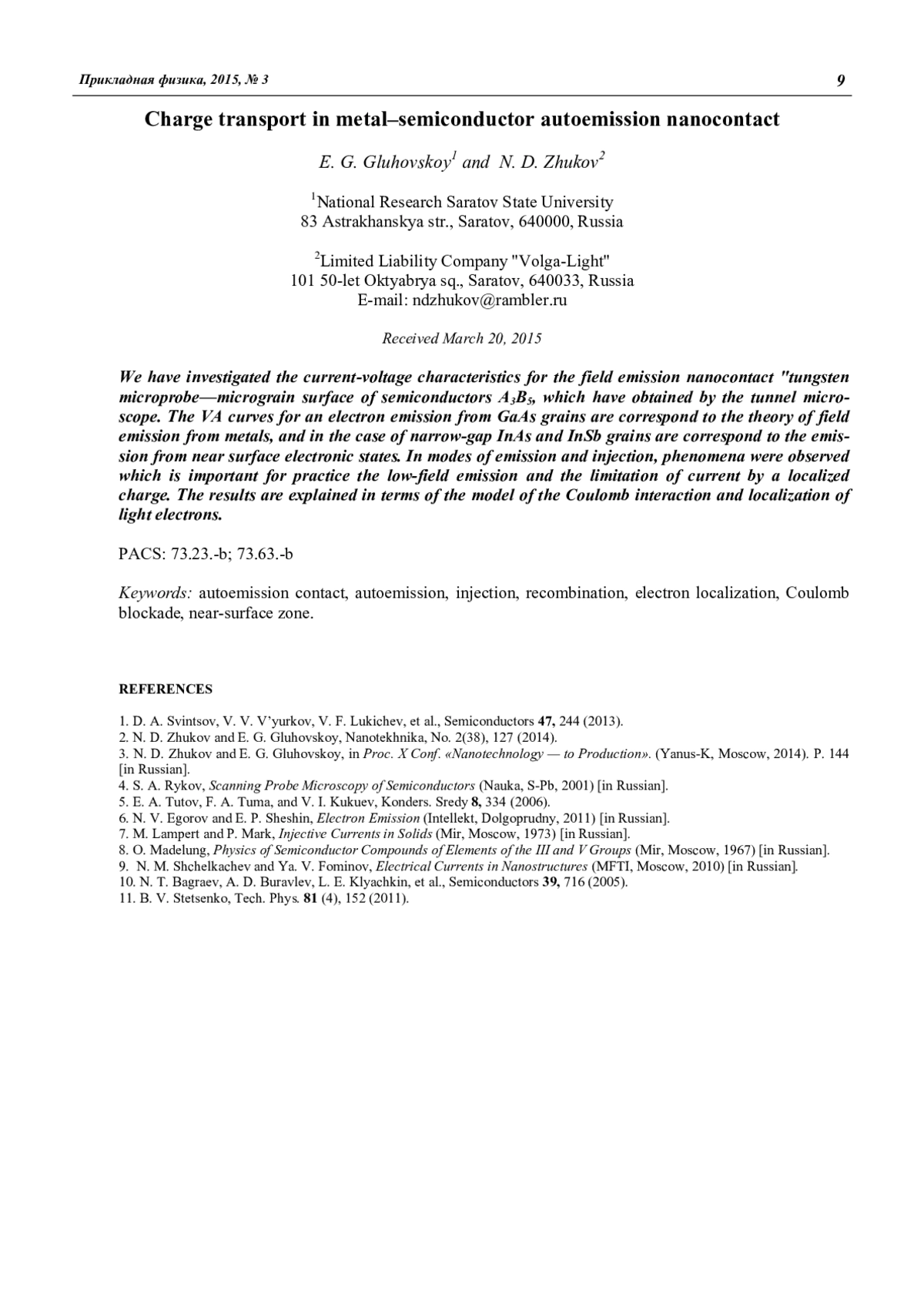

We have investigated the current-voltage characteristics for the field emission nanocontact “tungsten microprobe—micrograin surface of semiconductors A3B5, which have obtained by the tunnel microscope. The VA curves for an electron emission from GaAs grains are correspond to the theory of field emission from metals, and in the case of narrow-gap InAs and InSb grains are correspond to the emission from near surface electronic states. In modes of emission and injection, phenomena were observed which is important for practice the low-field emission and the limitation of current by a localized charge. The results are explained in terms of the model of the Coulomb interaction and localization of light electrons.
Идентификаторы и классификаторы
- SCI
- Физика
- УДК
- 537.5. Электронные и ионные явления. Разряды. Плазма. Излучения
53.097. от электрических влияний
621.315. Передача электрической энергии. Провода и кабели, используемые для передачи энергии и для связи. Проводники. Электроизоляционные материалы. Линейная арматура. Сооружение линий электропередачи - eLIBRARY ID
- 23649660
В работе показано, что ВАХ эмиссии из зё- рен GaAs соответствуют теории полевой эмиссии из металлов, а узкозонных InSb и InAs — эмиссии из приповерхностных состояний полупроводников. В узкозонных полупроводниках наблюдаются важные для практики явления низкополевой эмиссии и ограничения тока локализованным зарядом. За счёт кулоновской блокады темновые токи имеют очень малые величины (менее 10-10 А), а токи при засветке, которая «срывает» эффект, — резкий рост. Это должно дать резкое повышение параметров фоточувствительности, что свидетельствует о перспективности использования микроструктурного антимонида индия собственного типа проводимости как фото- и автокатода. Результаты работы могут быть использованы при исследованиях и разработках элементов и схем эмиссионной микроэлектроники и фотокатодов.
Список литературы
1. Свинцов Д. А., Вьюрков В. В., Лукичёв В. Ф. и др. // ФТП. 2013. Т. 47. В. 2. С. 244.
2. Жуков Н. Д., Глуховской Е. Г. // Нанотехника. 2014. В. 2(38). С. 127.
3. Жуков Н. Д., Глуховской Е. Г. Тезисы докладов Х Научно-практической конференции «Нанотехнологии — производству». — М.: «Янус-К». 2014. С. 144.
4. Рыков С. А. Сканирующая зондовая микроскопия полупроводниковых материалов и наноструктур. — СПБ: Наука. 2001.
5. Тутов Е. А., Тума Ф. А., Кукуев В. И. // Конденсированные среды и межфазные границы. 2006. Т. 8. № 4. С. 334.
6. Егоров Н. В., Шешин Е. П. Электронная эмиссия. — М.: Изд. Интеллект (Долгопрудный). 2011.
7. Ламперт М., Марк П. Инжекционные токи в твёрдых телах. — М.: Мир. 1973.
8. Маделунг О. Физика полупроводниковых соединений элементов III и V групп. — М.: Мир. 1967.
9 Щелкачёв Н. М., Фоминов Я. В. Электрический ток в наноструктурах: кулоновская блокада и квантовые точечные контакты. — М.: МФТИ. 2010.
10. Баграев Н. Т., Буравлёв А. Д., Клячкин Л. Е. и др. // ФТП. 2005. Т. 39. В. 6. С. 716.
11. Стеценко Б. В. // ЖТФ. 2011. Т. 81. В. 4. С. 152.
1. D. A. Svintsov, V. V. V’yurkov, V. F. Lukichev, et al., Semiconductors 47, 244 (2013).
2. N. D. Zhukov and E. G. Gluhovskoy, Nanotekhnika, No. 2(38), 127 (2014).
3. N. D. Zhukov and E. G. Gluhovskoy, in Proc. Х Conf. «Nanotechnology — to Production». (Yanus-K, Moscow, 2014). P. 144 [in Russian].
4. S. A. Rykov, Scanning Probe Microscopy of Semiconductors (Nauka, S-Pb, 2001) [in Russian].
5. E. A. Tutov, F. A. Tuma, and V. I. Kukuev, Konders. Sredy 8, 334 (2006).
6. N. V. Egorov and E. P. Sheshin, Electron Emission (Intellekt, Dolgoprudny, 2011) [in Russian].
7. M. Lampert and P. Mark, Injective Currents in Solids (Mir, Moscow, 1973) [in Russian].
8. O. Madelung, Physics of Semiconductor Compounds of Elements of the III and V Groups (Mir, Moscow, 1967) [in Russian].
9. N. M. Shchelkachev and Ya. V. Fominov, Electrical Currents in Nanostructures (MFTI, Moscow, 2010) [in Russian].
10. N. T. Bagraev, A. D. Buravlev, L. E. Klyachkin, et al., Semiconductors 39, 716 (2005).
11. B. V. Stetsenko, Tech. Phys. 81 (4), 152 (2011).
