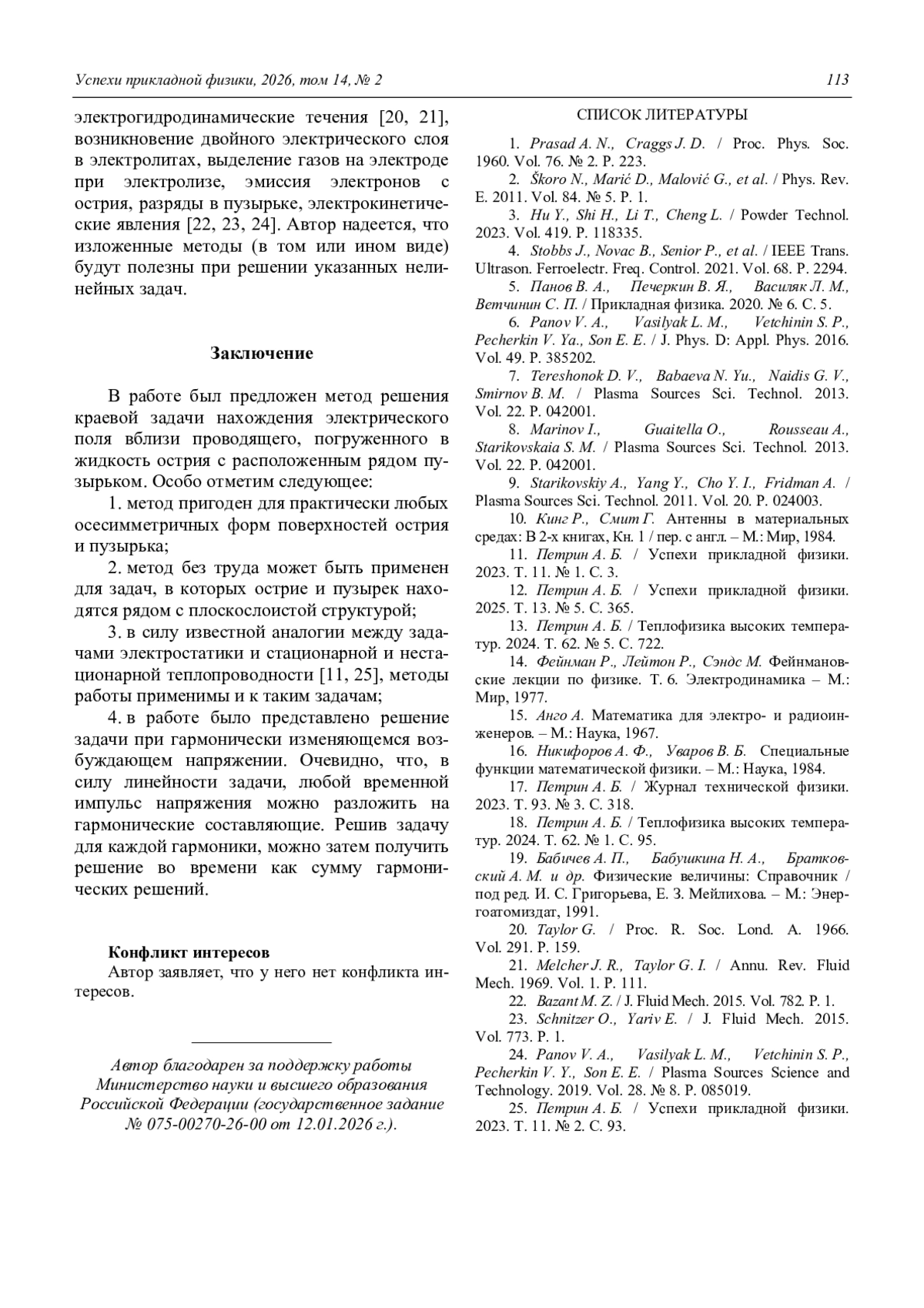

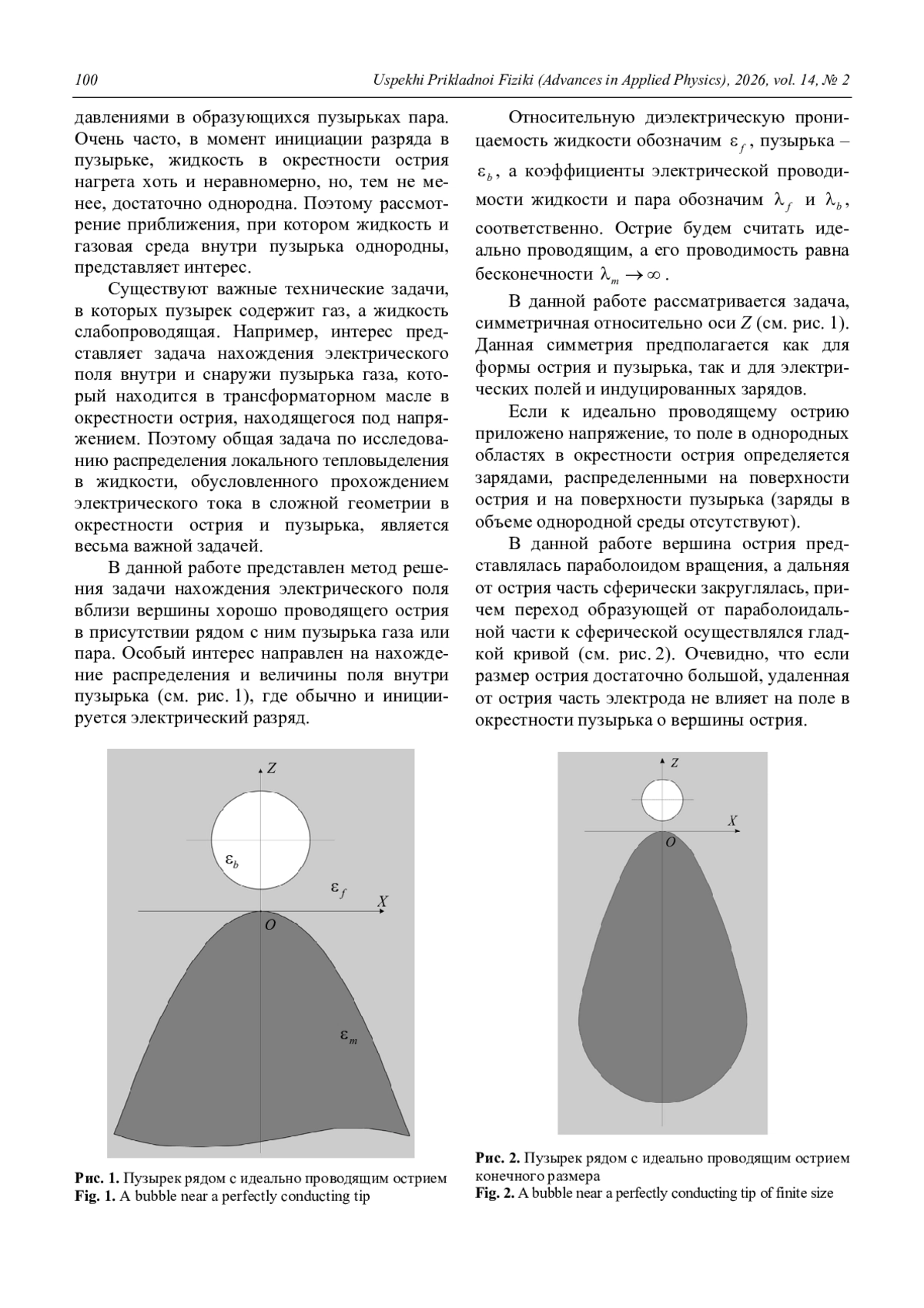

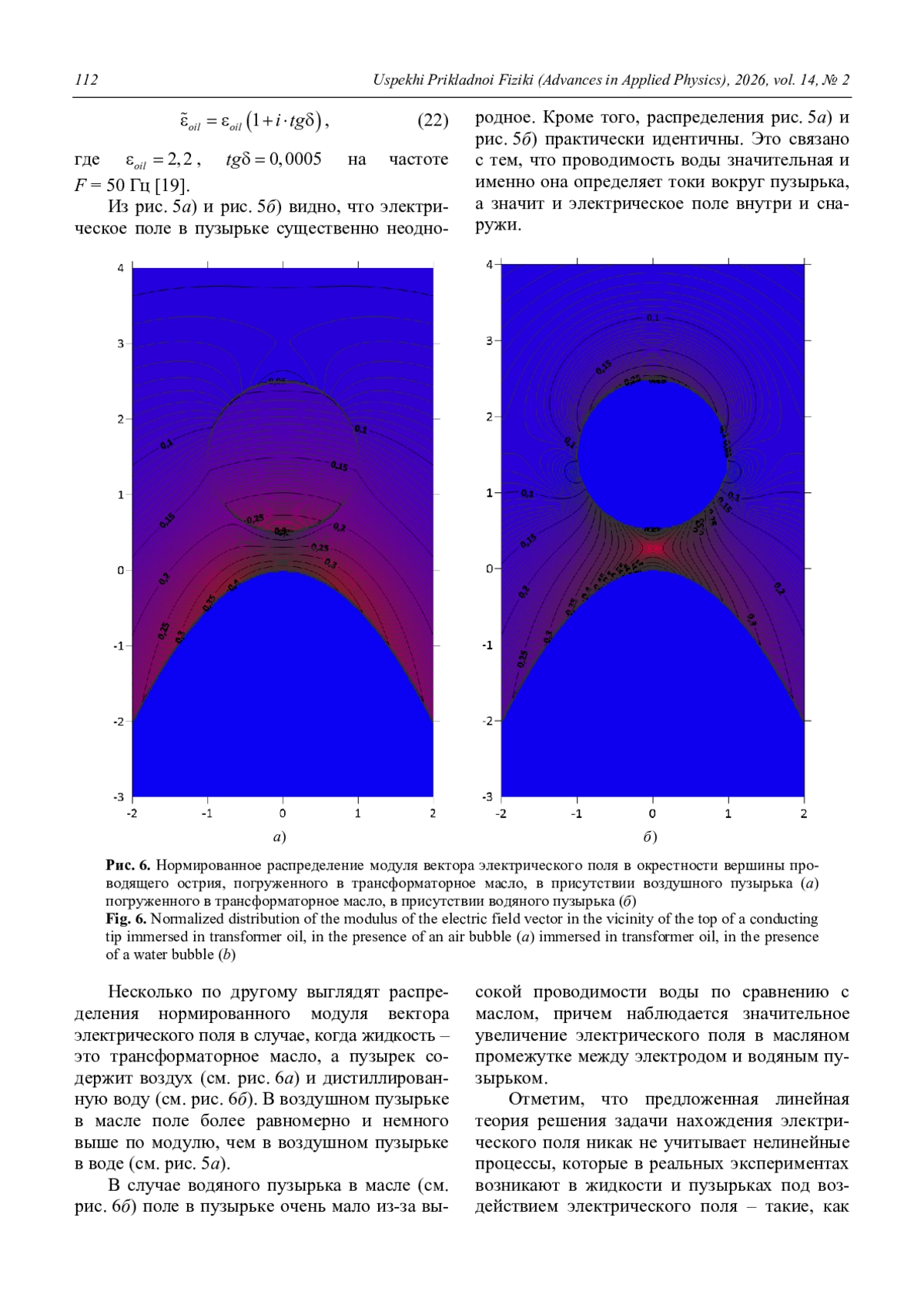

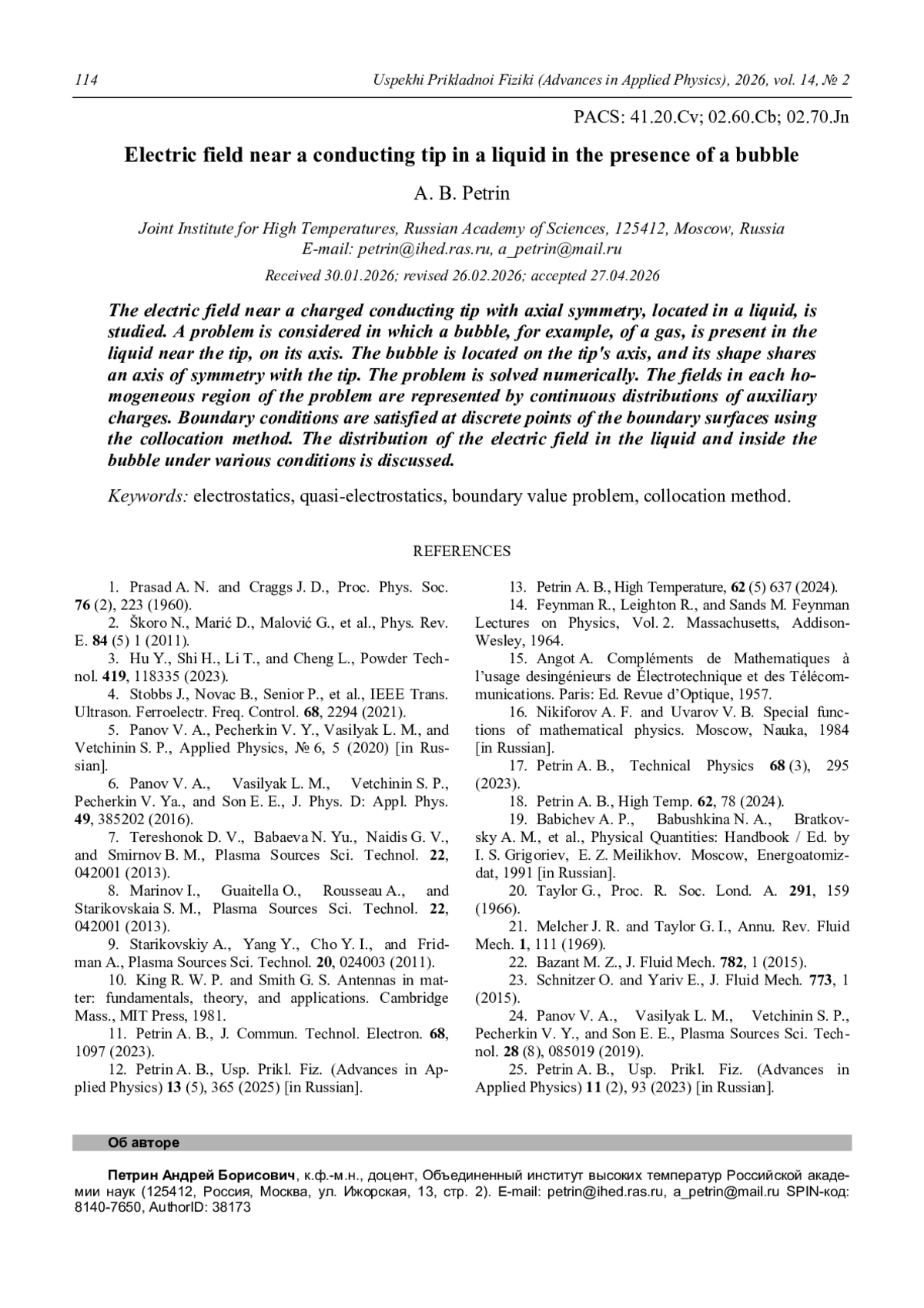

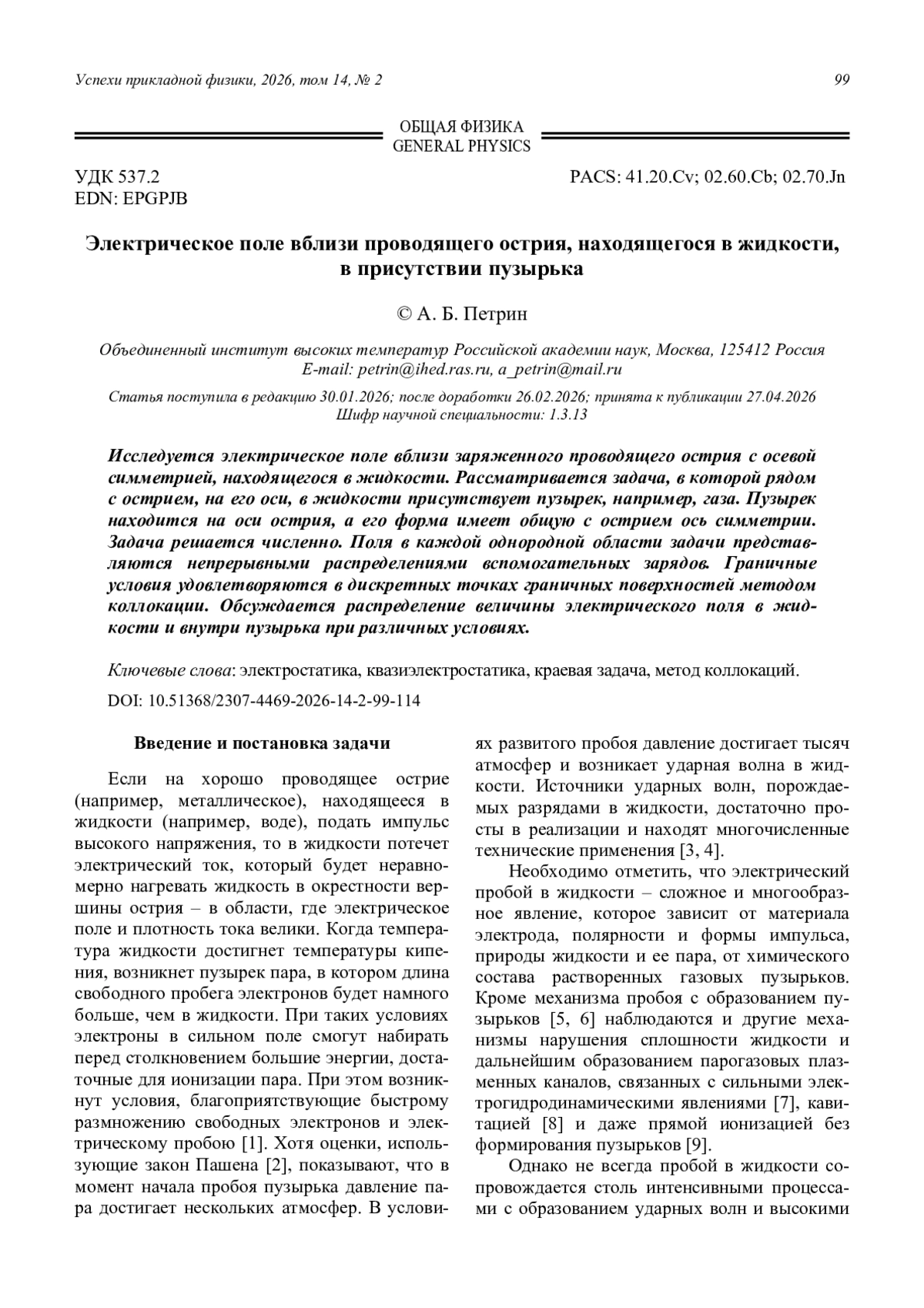

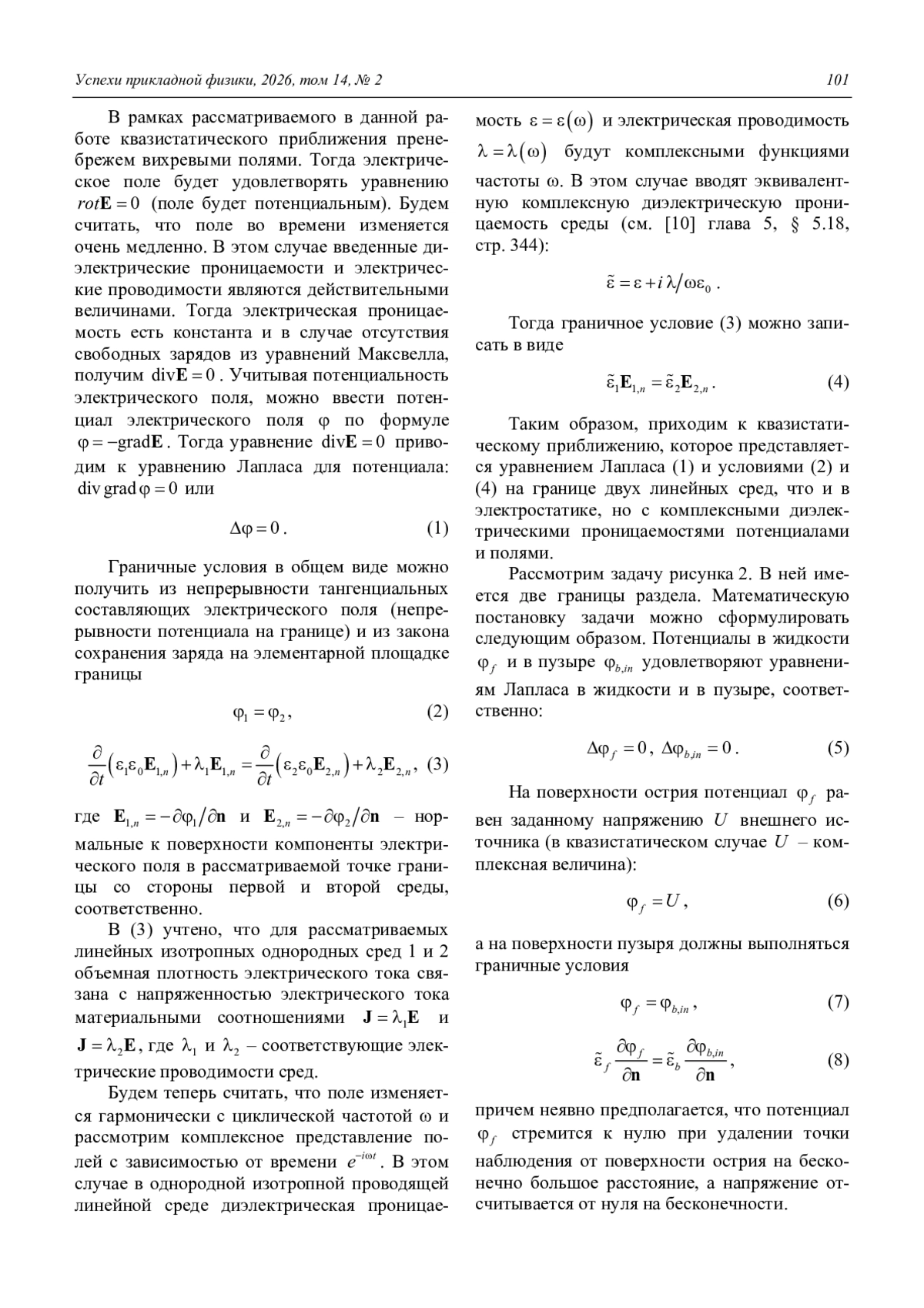

Статья: Электрическое поле вблизи проводящего острия, находящегося в жидкости, в присутствии пузырька (2026)

Определены пороговые значения плотности мощности моноимпульсного лазерного излучения с длиной волны λ = 1535 нм и длительностью 8,6 нс, приводящего к деградации In0,53Ga0,47As p–i–n фотодиода с обратной засветкой. Выявлен немонотонный характер изменения темнового тока: в диапазоне от 18,2 до 166,6 МВт/см2 зафиксировано его снижение, тогда как при превышении 216,8 МВт/см2 наблюдается резкий рост тока и потеря работоспособности фотодиода. Экспериментально установлен порог образования абляционных кратеров (267,1–338,9 МВт/см2) и показана логарифмическая зависимость их диаметра от плотности мощности воздействия.

Определены пороговые значения плотности мощности моноимпульсного лазерного излучения с длиной волны λ = 1535 нм и длительностью 8,6 нс, приводящего к деградации In0,53Ga0,47As p–i–n фотодиода с обратной засветкой. Выявлен немонотонный характер изменения темнового тока: в диапазоне от 18,2 до 166,6 МВт/см2 зафиксировано его снижение, тогда как при превышении 216,8 МВт/см2 наблюдается резкий рост тока и потеря работоспособности фотодиода. Экспериментально установлен порог образования абляционных кратеров (267,1–338,9 МВт/см2) и показана логарифмическая зависимость их диаметра от плотности мощности воздействия.

В обзоре представлены результаты исследований влияния состава на структуру, ширину запрещенной зоны, а также на времена жизни фотогенерированных носителей тока в новых полупроводниковых соединениях – Cu2-δASnS4 (A = Mg, Ca, Sr, Ba), полученных методом твердофазного синтеза в замкнутом объеме. Установлено, что наиболее стабильными являются Cu2-δSrSnS4 и Cu2-δBaSnS4 с тригональной структурой (P31). При этом наибольшие из времен жизни фотогенерированных носителей тока характерны для Cu2-δSrSnS4.

Обзор содержит информацию о методах очистки сурьмы при их комплексном применении. Подобран оптимальный примесной состав для сурьмы квалификации 6N5, пригодной для использования в электронике, включающий 30 остаточных примесей количеством не более 0,00005 масс. %. Разработан новый способ и устройства получения сурьмы квалификации 6N5, основанный на использовании в одном цикле технологического процесса нескольких методов рафинирования: фильтрации расплава с его дегазацией и дополнительной очисткой через окисный слой, дистилляции с отгонкой легколетучих примесей с использованием геттерных фильтров и навесок металлов, основных второго и третьего дистилляционных процессов со сливанием материала и дальнейшей кристаллизационной очисткой, направленной кристаллизацией и/или зонной плавкой. Разработана технологическая схема процесса получения сурьмы квалификации 6N5, представлено ее описание. Проведены экспериментальные процессы очистки сурьмы марки Су0 до квалификации 6N5, осуществлен анализ элементного состава, получен продукт чистотой 99,99995 масс. %, со сквозным выходом 38 %.

Представлены результаты исследования локальной струйной обработки поверхности медной пластины марки М1 высокочастотным индукционным (ВЧИ) разрядом пониженного давления. Экспериментально реализован устойчивый режим струйного ВЧИ-разряда при частоте 1,76 МГц и давлении порядка 30 кПа; варьировались основные технологические параметры процесса, включая ток и напряжение разряда, расход и геометрию струи. Показано, что струйная ВЧИ-обработка обеспечивает формирование локальной модифицированной зоны диаметром порядка 1,5 мм при минимальном тепловложении в прилегающие области. По данным сканирующей электронной и конфокальной лазерной микроскопии установлено сглаживание микрорельефа поверхности: параметр шероховатости Ra уменьшается с 0,82 до 0,50 мкм. Измерения микротвёрдости методом Виккерса выявили упрочнение приповерхностного слоя (HV0,2: 58 → 61). По результатам метода «лежачей капли» показано увеличение краевого угла смачивания с 80,2° до 86,4°, что указывает на снижение эффективной поверхностной энергии вследствие изменения микрорельефа и состояния тонкой оксидной плёнки. Электрохимические испытания в 0,5 М растворе NaCl не выявили существенного изменения потенциала разомкнутой цепи. Полученные результаты демонстрируют возможность управляемой локальной модификации рельефа и функциональных свойств поверхности меди М1 струйным ВЧИ-разрядом пониженного давления и подтверждают перспективность данного метода для предфинишной обработки медных деталей перед пайкой, нанесением покрытий и формированием электрических контактов.

Рассмотрена модель, в которой тепловое излучение нано- и микрочастиц на каждой длине волны рассчитывается с использованием пространственно-спектральных мод и зависимости добротности электрически малых радиоантенн (ESA) от относительных (по отношению к длинам излучаемых волн λ) размеров этих частиц. Показано, что в рамках этой модели возможно рассчитывать излучательные способности не только отдельных частиц, но и их массивов, предполагая, что при достаточно близком расположении частиц (при L < λ/π) частицы излучают синхронно, как диполи на поверхности «большого тела».
