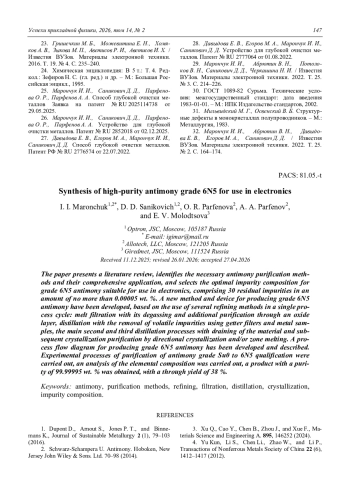

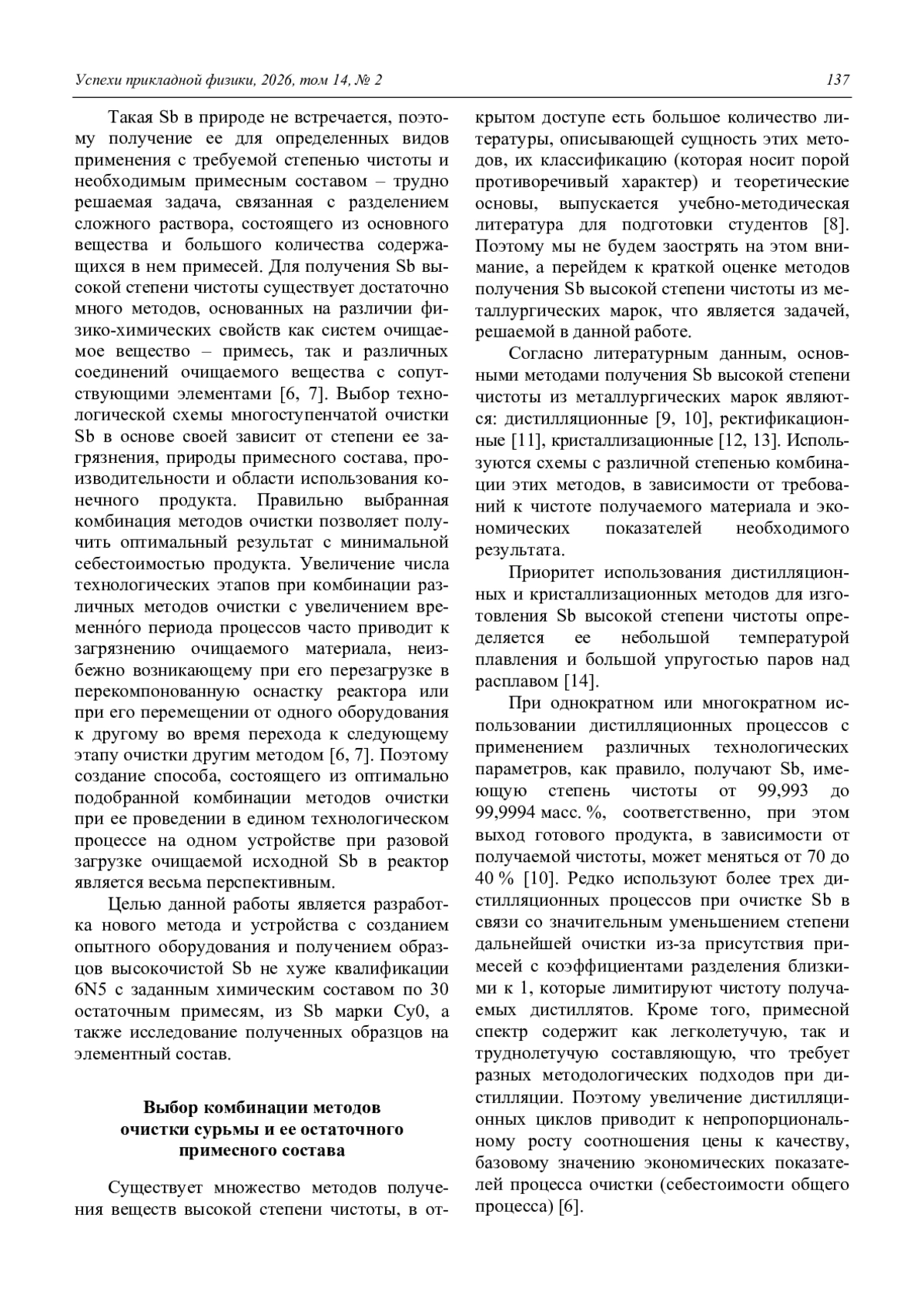

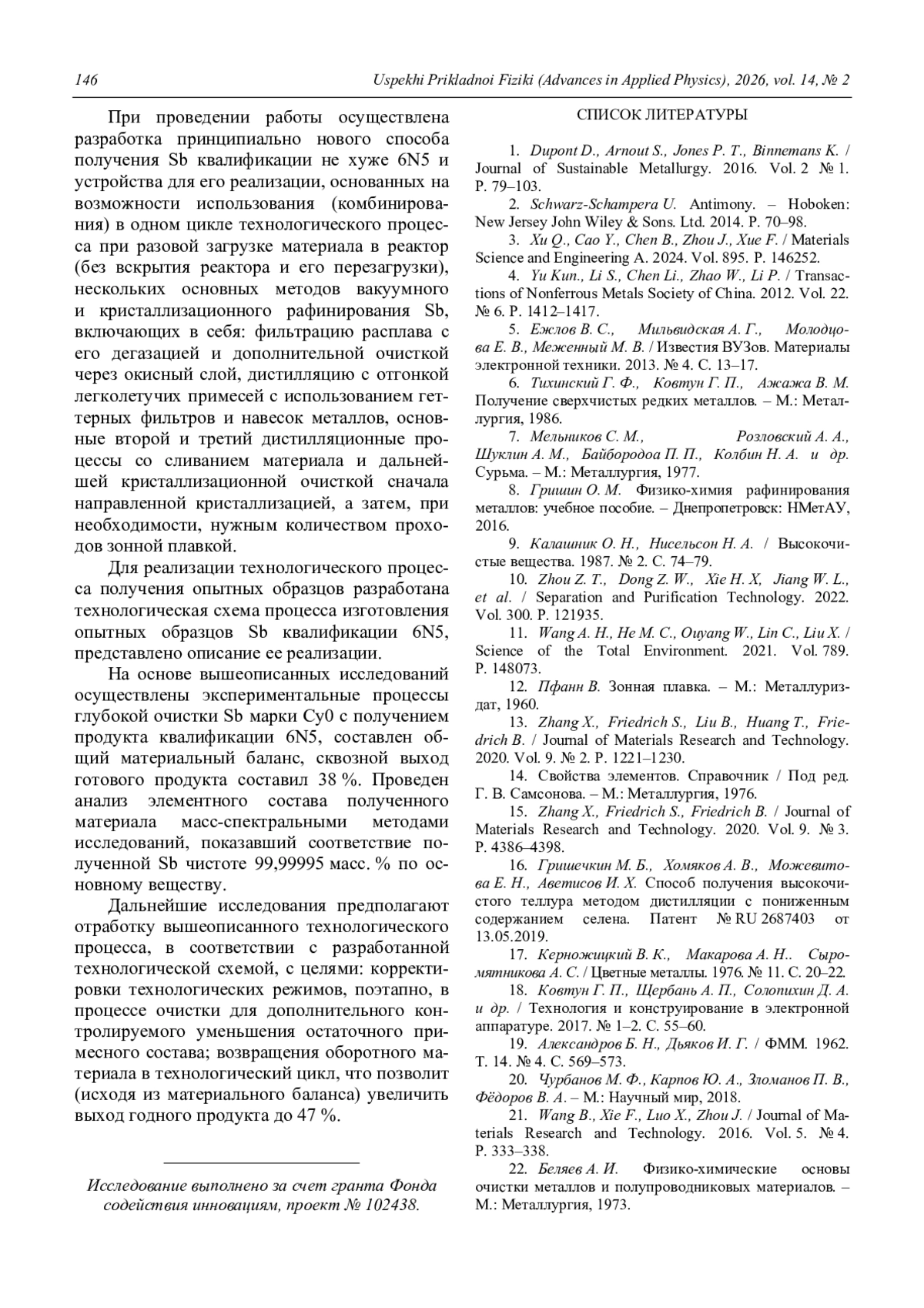

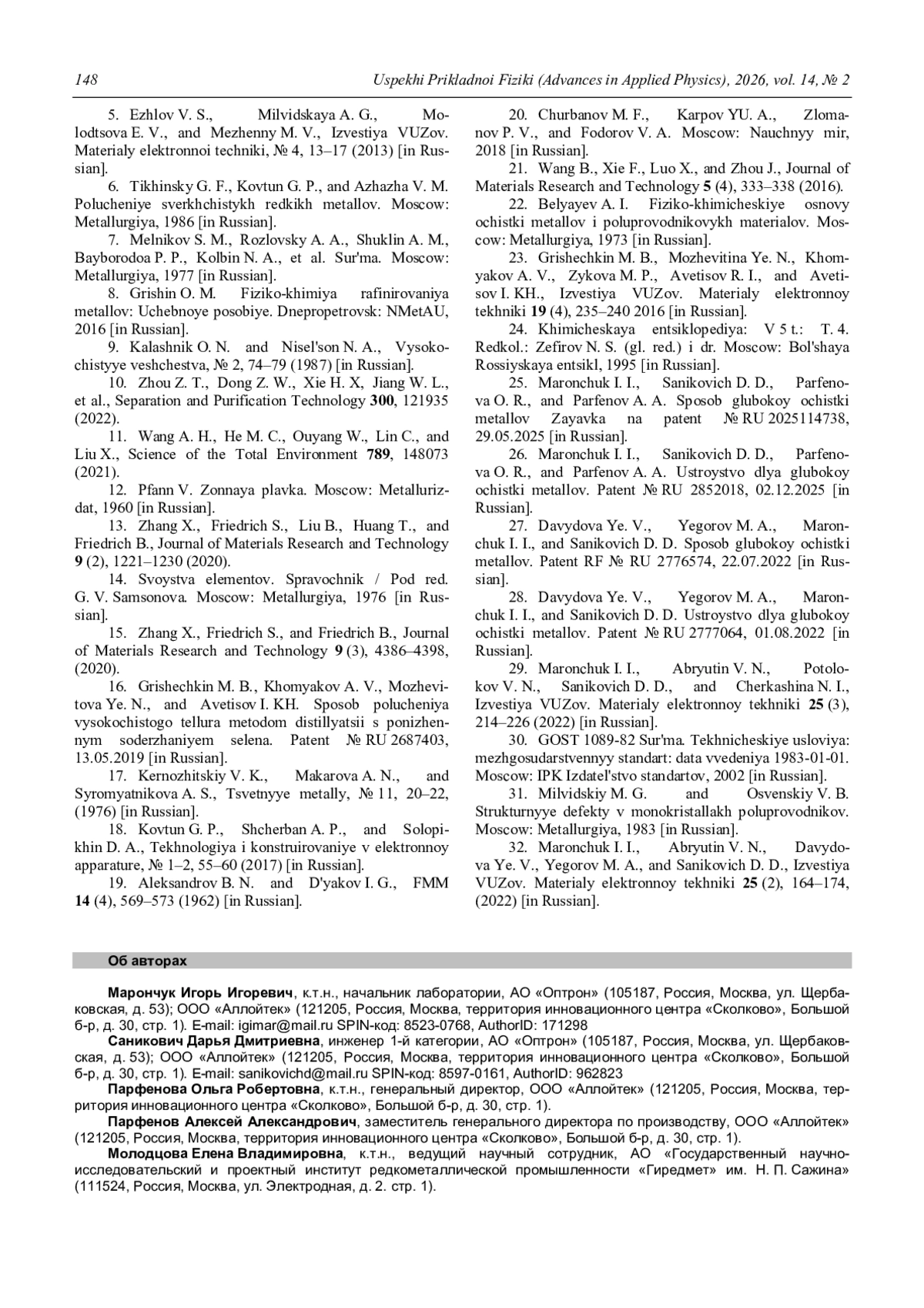

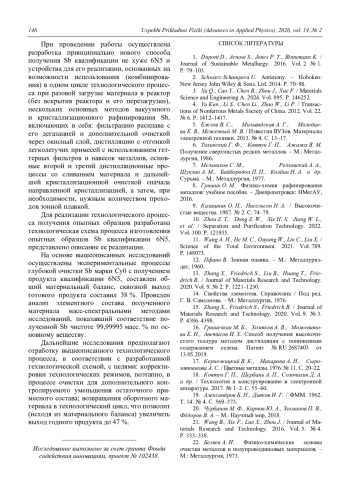

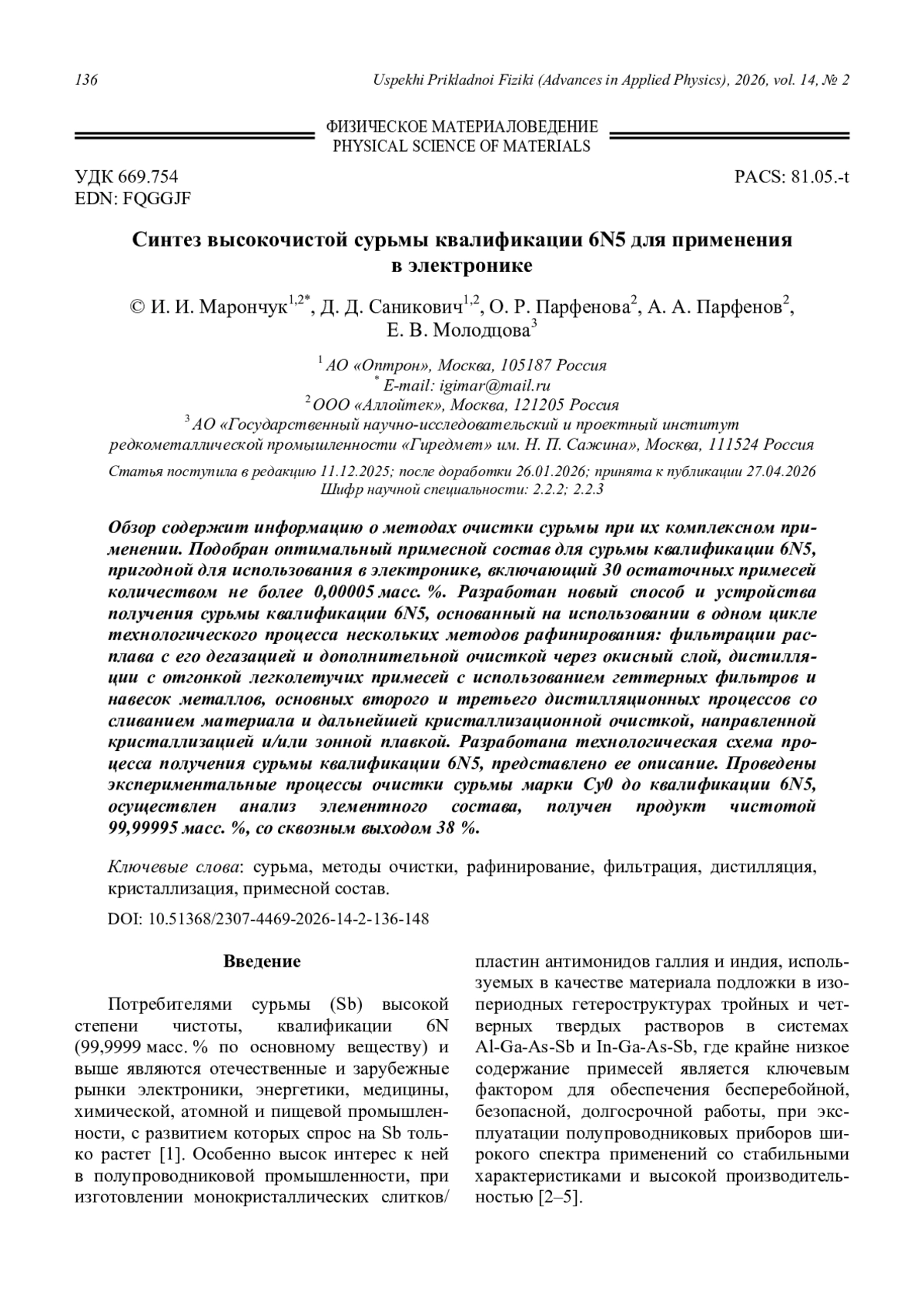

Статья: Синтез высокочистой сурьмы квалификации 6N5 для применения в электронике (2026)

Определены пороговые значения плотности мощности моноимпульсного лазерного излучения с длиной волны λ = 1535 нм и длительностью 8,6 нс, приводящего к деградации In0,53Ga0,47As p–i–n фотодиода с обратной засветкой. Выявлен немонотонный характер изменения темнового тока: в диапазоне от 18,2 до 166,6 МВт/см2 зафиксировано его снижение, тогда как при превышении 216,8 МВт/см2 наблюдается резкий рост тока и потеря работоспособности фотодиода. Экспериментально установлен порог образования абляционных кратеров (267,1–338,9 МВт/см2) и показана логарифмическая зависимость их диаметра от плотности мощности воздействия.

Определены пороговые значения плотности мощности моноимпульсного лазерного излучения с длиной волны λ = 1535 нм и длительностью 8,6 нс, приводящего к деградации In0,53Ga0,47As p–i–n фотодиода с обратной засветкой. Выявлен немонотонный характер изменения темнового тока: в диапазоне от 18,2 до 166,6 МВт/см2 зафиксировано его снижение, тогда как при превышении 216,8 МВт/см2 наблюдается резкий рост тока и потеря работоспособности фотодиода. Экспериментально установлен порог образования абляционных кратеров (267,1–338,9 МВт/см2) и показана логарифмическая зависимость их диаметра от плотности мощности воздействия.

В обзоре представлены результаты исследований влияния состава на структуру, ширину запрещенной зоны, а также на времена жизни фотогенерированных носителей тока в новых полупроводниковых соединениях – Cu2-δASnS4 (A = Mg, Ca, Sr, Ba), полученных методом твердофазного синтеза в замкнутом объеме. Установлено, что наиболее стабильными являются Cu2-δSrSnS4 и Cu2-δBaSnS4 с тригональной структурой (P31). При этом наибольшие из времен жизни фотогенерированных носителей тока характерны для Cu2-δSrSnS4.

Представлены результаты исследования локальной струйной обработки поверхности медной пластины марки М1 высокочастотным индукционным (ВЧИ) разрядом пониженного давления. Экспериментально реализован устойчивый режим струйного ВЧИ-разряда при частоте 1,76 МГц и давлении порядка 30 кПа; варьировались основные технологические параметры процесса, включая ток и напряжение разряда, расход и геометрию струи. Показано, что струйная ВЧИ-обработка обеспечивает формирование локальной модифицированной зоны диаметром порядка 1,5 мм при минимальном тепловложении в прилегающие области. По данным сканирующей электронной и конфокальной лазерной микроскопии установлено сглаживание микрорельефа поверхности: параметр шероховатости Ra уменьшается с 0,82 до 0,50 мкм. Измерения микротвёрдости методом Виккерса выявили упрочнение приповерхностного слоя (HV0,2: 58 → 61). По результатам метода «лежачей капли» показано увеличение краевого угла смачивания с 80,2° до 86,4°, что указывает на снижение эффективной поверхностной энергии вследствие изменения микрорельефа и состояния тонкой оксидной плёнки. Электрохимические испытания в 0,5 М растворе NaCl не выявили существенного изменения потенциала разомкнутой цепи. Полученные результаты демонстрируют возможность управляемой локальной модификации рельефа и функциональных свойств поверхности меди М1 струйным ВЧИ-разрядом пониженного давления и подтверждают перспективность данного метода для предфинишной обработки медных деталей перед пайкой, нанесением покрытий и формированием электрических контактов.

Рассмотрена модель, в которой тепловое излучение нано- и микрочастиц на каждой длине волны рассчитывается с использованием пространственно-спектральных мод и зависимости добротности электрически малых радиоантенн (ESA) от относительных (по отношению к длинам излучаемых волн λ) размеров этих частиц. Показано, что в рамках этой модели возможно рассчитывать излучательные способности не только отдельных частиц, но и их массивов, предполагая, что при достаточно близком расположении частиц (при L < λ/π) частицы излучают синхронно, как диполи на поверхности «большого тела».

Исследуется электрическое поле вблизи заряженного проводящего острия с осевой симметрией, находящегося в жидкости. Рассматривается задача, в которой рядом с острием, на его оси, в жидкости присутствует пузырек, например, газа. Пузырек находится на оси острия, а его форма имеет общую с острием ось симметрии. Задача решается численно. Поля в каждой однородной области задачи представляются непрерывными распределениями вспомогательных зарядов. Граничные условия удовлетворяются в дискретных точках граничных поверхностей методом коллокации. Обсуждается распределение величины электрического поля в жидкости и внутри пузырька при различных условиях.
