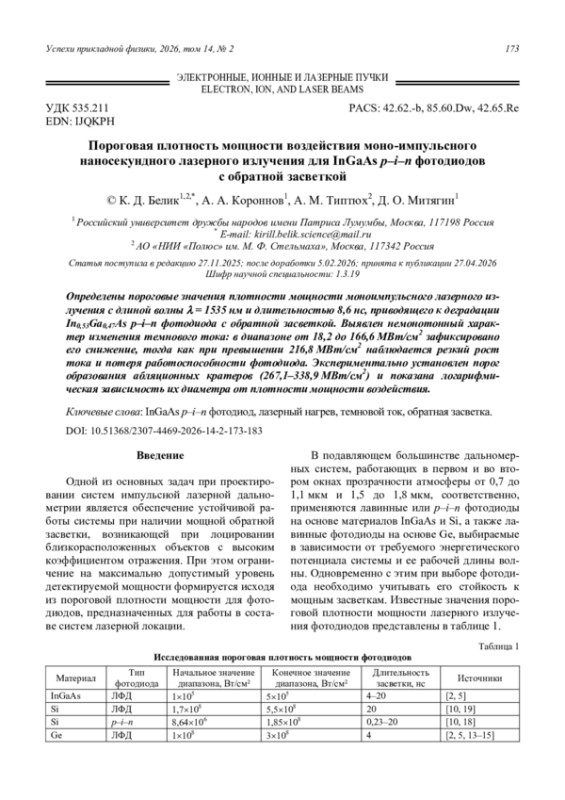

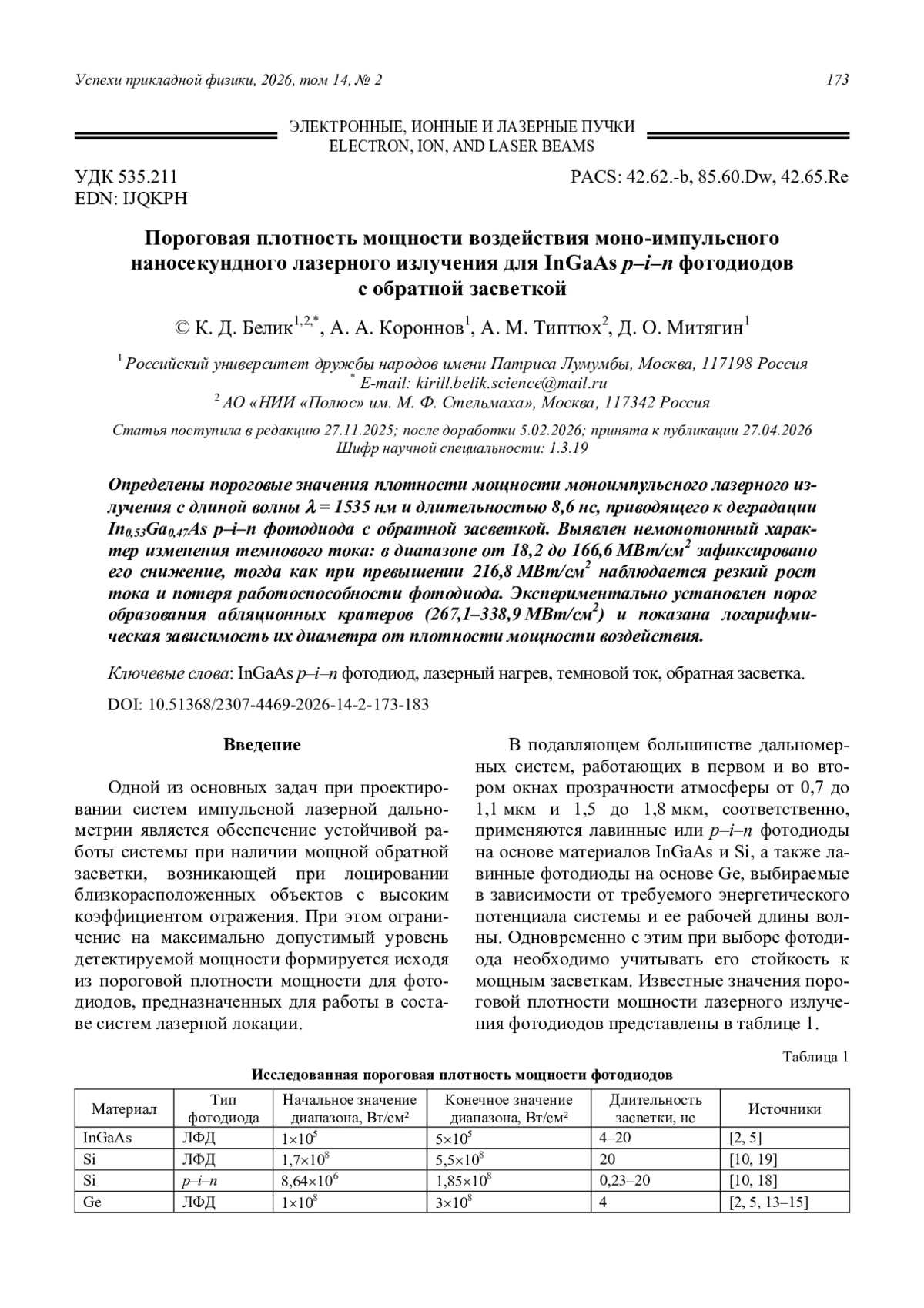

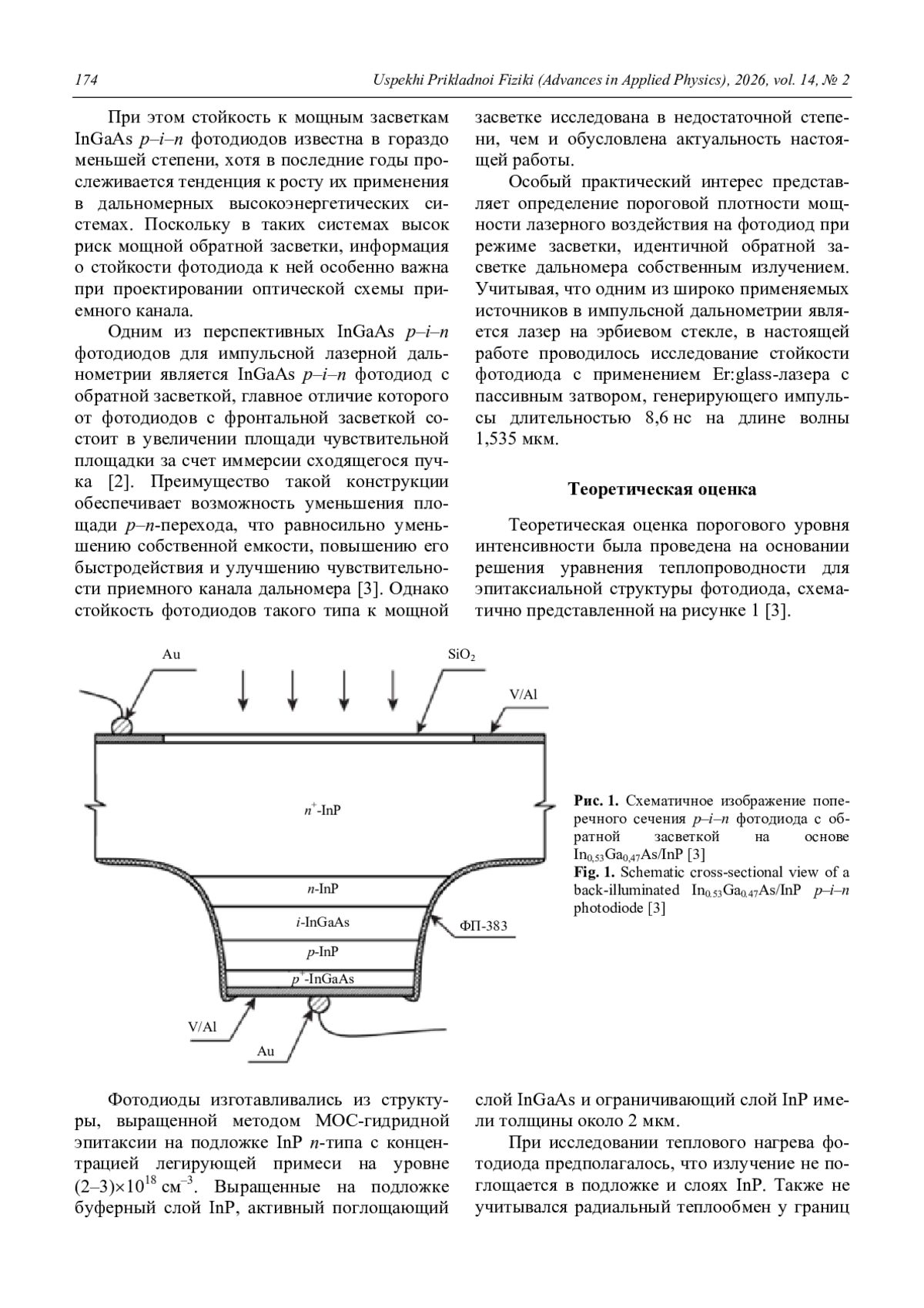

Определены пороговые значения плотности мощности моноимпульсного лазерного излучения с длиной волны λ = 1535 нм и длительностью 8,6 нс, приводящего к деградации In0,53Ga0,47As p–i–n фотодиода с обратной засветкой. Выявлен немонотонный характер изменения темнового тока: в диапазоне от 18,2 до 166,6 МВт/см2 зафиксировано его снижение, тогда как при превышении 216,8 МВт/см2 наблюдается резкий рост тока и потеря работоспособности фотодиода. Экспериментально установлен порог образования абляционных кратеров (267,1–338,9 МВт/см2) и показана логарифмическая зависимость их диаметра от плотности мощности воздействия.
The value of mono-pulse laser radiation power density with a wavelength λ = 1535 nm and a duration of 8.6 ns is determined, leading to degradation of the surface of the sensitive site of the inverse In0.53Ga0.47As p–i–n photodiode. Investigated the nature of the increase of dark current and diameter of craters depending on laser power.
Идентификаторы и классификаторы
- SCI
- Физика

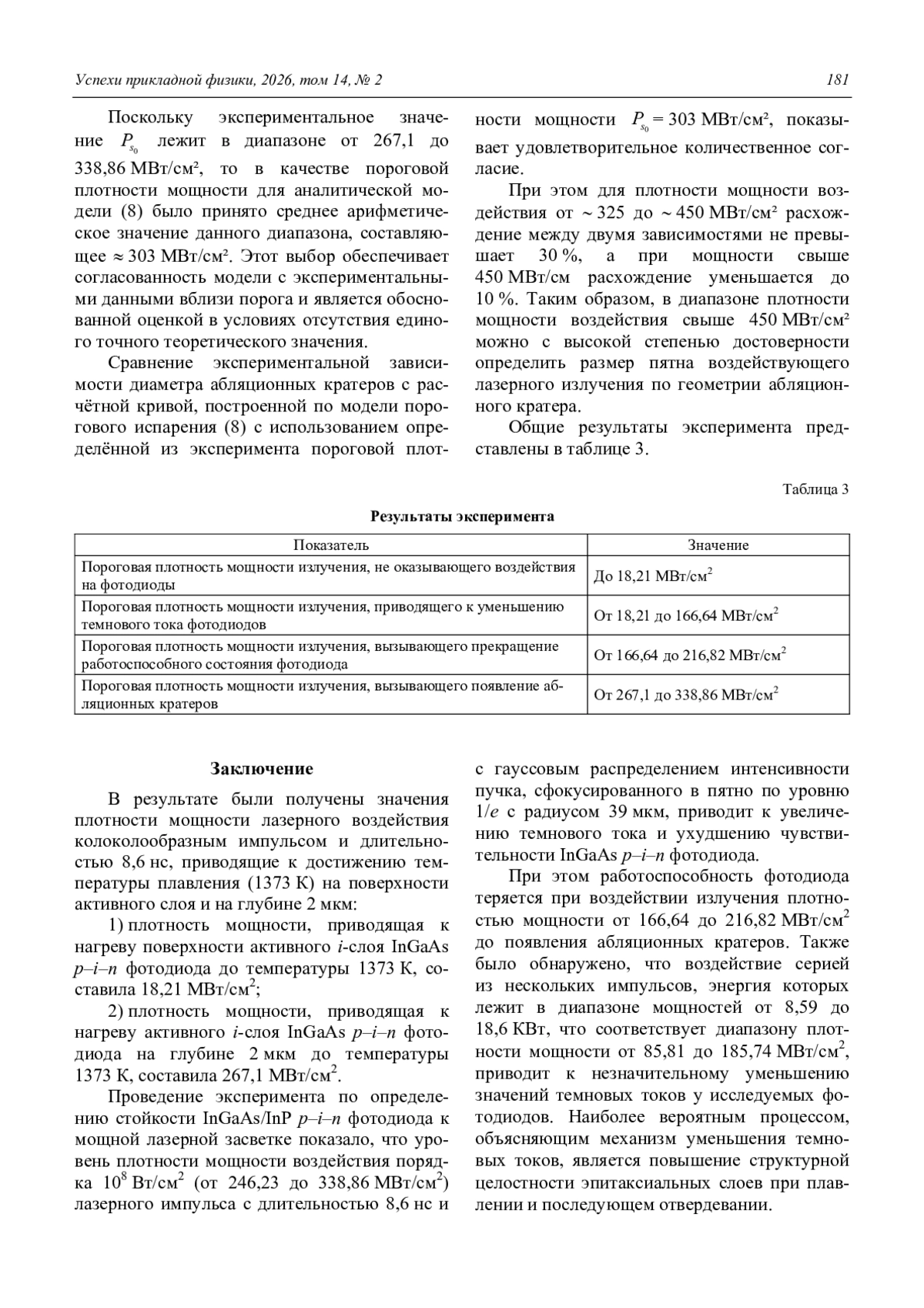

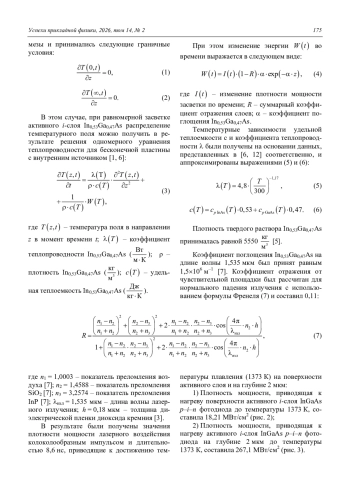

В результате были получены значения плотности мощности лазерного воздействия колоколообразным импульсом и длительно- стью 8,6 нс, приводящие к достижению тем- пературы плавления (1373 К) на поверхности активного слоя и на глубине 2 мкм:
-
плотность мощности, приводящая к нагреву поверхности активного i-слоя InGaAs p–i–n фотодиода до температуры 1373 К, со- ставила 18,21 МВт/см2;
-
плотность мощности, приводящая к нагреву активного i-слоя InGaAs p–i–n фото- диода на глубине 2 мкм до температуры 1373 К, составила 267,1 МВт/см2.
Проведение эксперимента по определению стойкости InGaAs/InP p–i–n фотодиода к мощной лазерной засветке показало, что уровень плотности мощности воздействия порядка 108 Вт/см2 (от 246,23 до 338,86 МВт/см2) лазерного импульса с длительностью 8,6 нс и с гауссовым распределением интенсивности пучка, сфокусированного в пятно по уровню 1/е с радиусом 39 мкм, приводит к увеличению темнового тока и ухудшению чувствительности InGaAs p–i–n фотодиода.
При этом работоспособность фотодиода теряется при воздействии излучения плотностью мощности от 166,64 до 216,82 МВт/см2 до появления абляционных кратеров. Также было обнаружено, что воздействие серией из нескольких импульсов, энергия которых лежит в диапазоне мощностей от 8,59 до 18,6 КВт, что соответствует диапазону плотности мощности от 85,81 до 185,74 МВт/см2, приводит к незначительному уменьшению значений темновых токов у исследуемых фотодиодов. Наиболее вероятным процессом, объясняющим механизм уменьшения темновых токов, является повышение структурной целостности эпитаксиальных слоев при плавлении и последующем отвердевании.

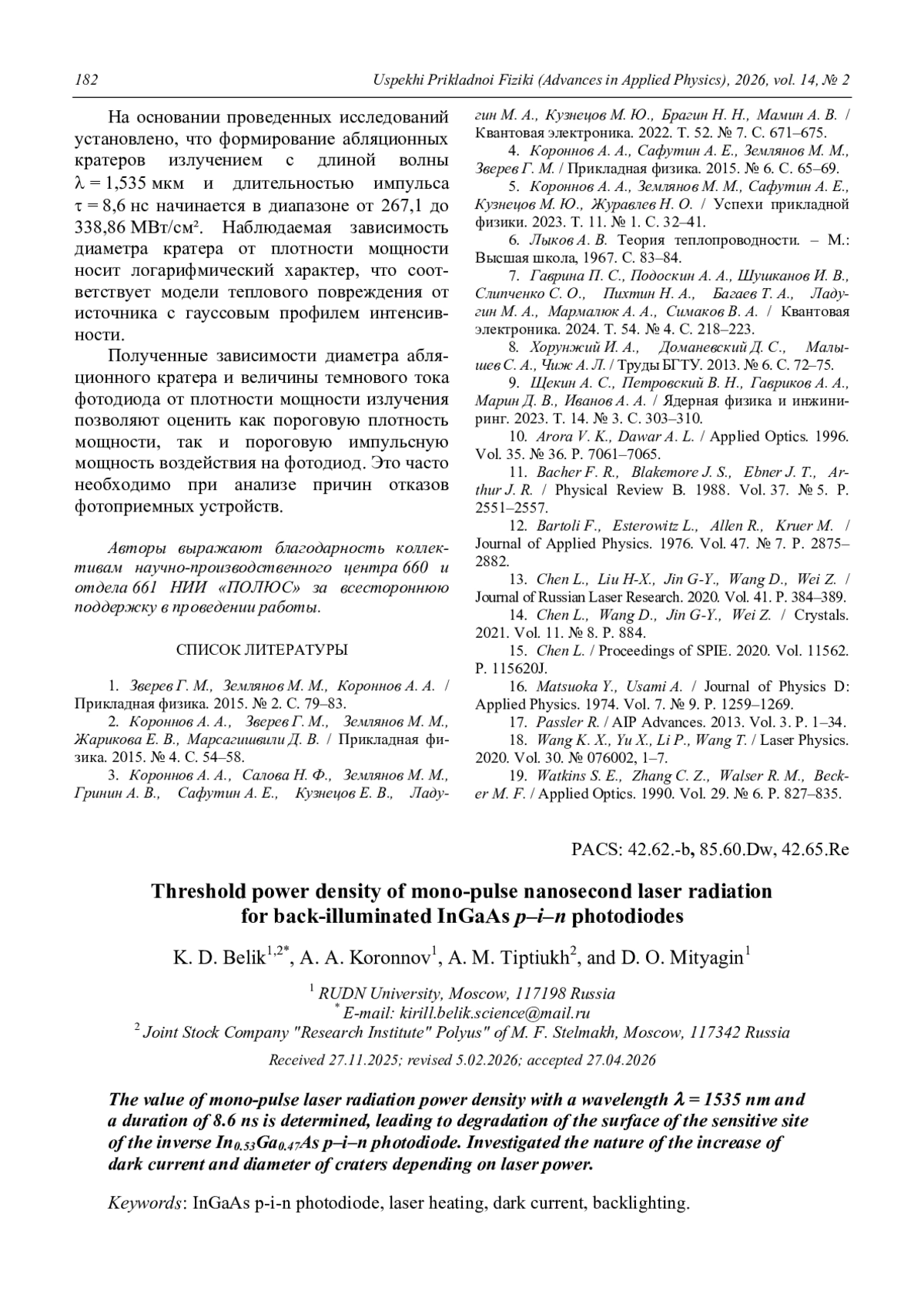

На основании проведенных исследований установлено, что формирование абляционных кратеров излучением с длиной волны λ = 1,535 мкм и длительностью импульса τ = 8,6 нс начинается в диапазоне от 267,1 до 338,86 МВт/см². Наблюдаемая зависимость диаметра кратера от плотности мощности носит логарифмический характер, что соответствует модели теплового повреждения от источника с гауссовым профилем интенсивности.
Полученные зависимости диаметра абляционного кратера и величины темнового тока фотодиода от плотности мощности излучения позволяют оценить как пороговую плотность мощности, так и пороговую импульсную мощность воздействия на фотодиод. Это часто необходимо при анализе причин отказов фотоприемных устройств.
Если у вас возникли вопросы или появились предложения по содержанию статьи, пожалуйста, направляйте их в рамках данной темы.
Список литературы
1. Зверев Г. М., Землянов М. М., Короннов А. А. / Прикладная физика. 2015. № 2. С. 79–83.
2. Короннов А. А., Зверев Г. М., Землянов М. М., Жарикова Е. В., Марсагишвили Д. В. / Прикладная физика. 2015. № 4. С. 54–58.
3. Короннов А. А., Салова Н. Ф., Землянов М. М., Гринин А. В., Сафутин А. Е., Кузнецов Е. В., Ладугин М. А., Кузнецов М. Ю., Брагин Н. Н., Мамин А. В. / Квантовая электроника. 2022. Т. 52. № 7. С. 671–675.
4. Короннов А. А., Сафутин А. Е., Землянов М. М., Зверев Г. М. / Прикладная физика. 2015. № 6. С. 65–69.
5. Короннов А. А., Землянов М. М., Сафутин А. Е., Кузнецов М. Ю., Журавлев Н. О. / Успехи прикладной физики. 2023. Т. 11. № 1. С. 32–41.
6. Лыков А. В. Теория теплопроводности. – М.: Высшая школа, 1967. С. 83–84.
7. Гаврина П. С., Подоскин А. А., Шушканов И. В., Слипченко С. О., Пихтин Н. А., Багаев Т. А., Ладугин М. А., Мармалюк А. А., Симаков В. А. / Квантовая электроника. 2024. Т. 54. № 4. С. 218–223.
8. Хорунжий И. А., Доманевский Д. С., Малышев С. А., Чиж А. Л. / Труды БГТУ. 2013. № 6. С. 72–75.
9. Щекин А. С., Петровский В. Н., Гавриков А. А., Марин Д. В., Иванов А. А. / Ядерная физика и инжиниринг. 2023. Т. 14. № 3. С. 303–310.
10. Arora V. K., Dawar A. L. / Applied Optics. 1996. Vol. 35. № 36. P. 7061–7065.
11. Bacher F. R., Blakemore J. S., Ebner J. T., Ar- thur J. R. / Physical Review B. 1988. Vol. 37. № 5. P. 2551–2557.
12. Bartoli F., Esterowitz L., Allen R., Kruer M. / Journal of Applied Physics. 1976. Vol. 47. № 7. P. 2875–2882.
13. Chen L., Liu H-X., Jin G-Y., Wang D., Wei Z. / Journal of Russian Laser Research. 2020. Vol. 41. P. 384–389.
14. Chen L., Wang D., Jin G-Y., Wei Z. / Crystals. 2021. Vol. 11. № 8. P. 884.
15. Chen L. / Proceedings of SPIE. 2020. Vol. 11562. P. 115620J.
16. Matsuoka Y., Usami A. / Journal of Physics D: Applied Physics. 1974. Vol. 7. № 9. P. 1259–1269.
17. Passler R. / AIP Advances. 2013. Vol. 3. P. 1–34.
18. Wang K. X., Yu X., Li P., Wang T. / Laser Physics. 2020. Vol. 30. № 076002, 1–7.
19. Watkins S. E., Zhang C. Z., Walser R. M., Becker M. F. / Applied Optics. 1990. Vol. 29. № 6. P. 827–835.

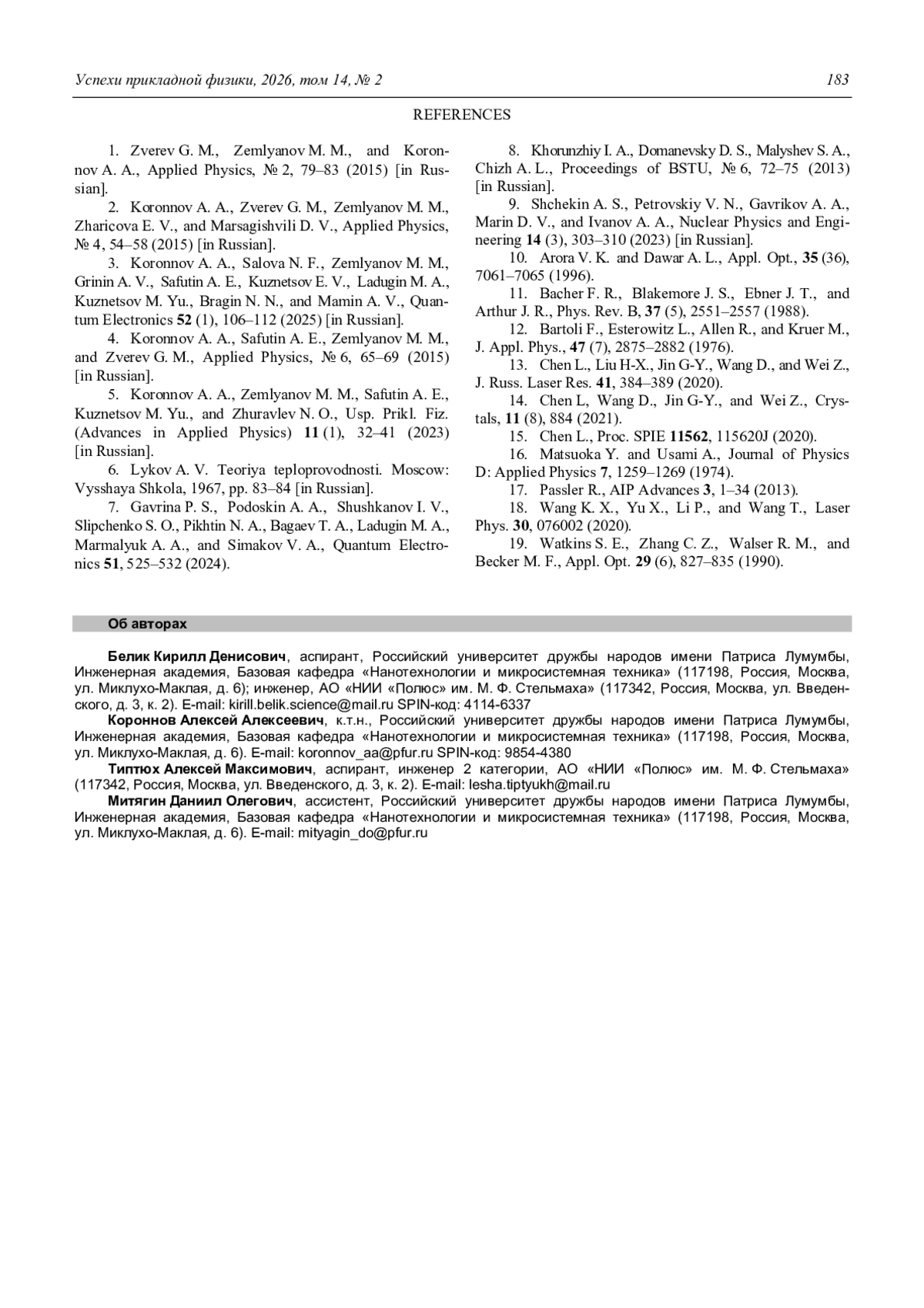

1. Zverev G. M., Zemlyanov M. M., and Koronnov A. A., Applied Physics, № 2, 79–83 (2015) [in Russian].
2. Koronnov А. А., Zverev G. M., Zemlyanov М. М., Zharicova E. V., and Marsagishvili D. V., Applied Physics, № 4, 54–58 (2015) [in Russian].
3. Koronnov A. A., Salova N. F., Zemlyanov M. M., Grinin A. V., Safutin A. E., Kuznetsov E. V., Ladugin M. A., Kuznetsov M. Yu., Bragin N. N., and Mamin A. V., Quantum Electronics 52 (1), 106–112 (2025) [in Russian].
4. Koronnov А. А., Safutin A. E., Zemlyanov М. М., and Zverev G. M., Applied Physics, № 6, 65–69 (2015) [in Russian].
5. Koronnov A. A., Zemlyanov M. M., Safutin A. E., Kuznetsov M. Yu., and Zhuravlev N. O., Usp. Prikl. Fiz. (Advances in Applied Physics) 11 (1), 32–41 (2023) [in Russian].
6. Lykov A. V. Teoriya teploprovodnosti. Moscow: Vysshaya Shkola, 1967, pp. 83–84 [in Russian].
7. Gavrina P. S., Podoskin A. A., Shushkanov I. V., Slipchenko S. O., Pikhtin N. A., Bagaev T. A., Ladugin M. A., Marmalyuk A. A., and Simakov V. A., Quantum Electro- nics 51, 525–532 (2024).
8. Khorunzhiy I. A., Domanevsky D. S., Malyshev S. A., Chizh A. L., Proceedings of BSTU, № 6, 72–75 (2013) [in Russian].
9. Shchekin A. S., Petrovskiy V. N., Gavrikov A. A., Marin D. V., and Ivanov A. A., Nuclear Physics and Engineering 14 (3), 303–310 (2023) [in Russian].
10. Arora V. K. and Dawar A. L., Appl. Opt., 35 (36), 7061–7065 (1996).
11. Bacher F. R., Blakemore J. S., Ebner J. T., and Arthur J. R., Phys. Rev. B, 37 (5), 2551–2557 (1988).
12. Bartoli F., Esterowitz L., Allen R., and Kruer M., J. Appl. Phys., 47 (7), 2875–2882 (1976).
13. Chen L., Liu H-X., Jin G-Y., Wang D., and Wei Z., J. Russ. Laser Res. 41, 384–389 (2020).
14. Chen L, Wang D., Jin G-Y., and Wei Z., Crystals, 11 (8), 884 (2021).
15. Chen L., Proc. SPIE 11562, 115620J (2020).
16. Matsuoka Y. and Usami A., Journal of Physics D: Applied Physics 7, 1259–1269 (1974).
17. Passler R., AIP Advances 3, 1–34 (2013).
18. Wang K. X., Yu X., Li P., and Wang T., Laser Phys. 30, 076002 (2020).
19. Watkins S. E., Zhang C. Z., Walser R. M., and Becker M. F., Appl. Opt. 29 (6), 827–835 (1990).
