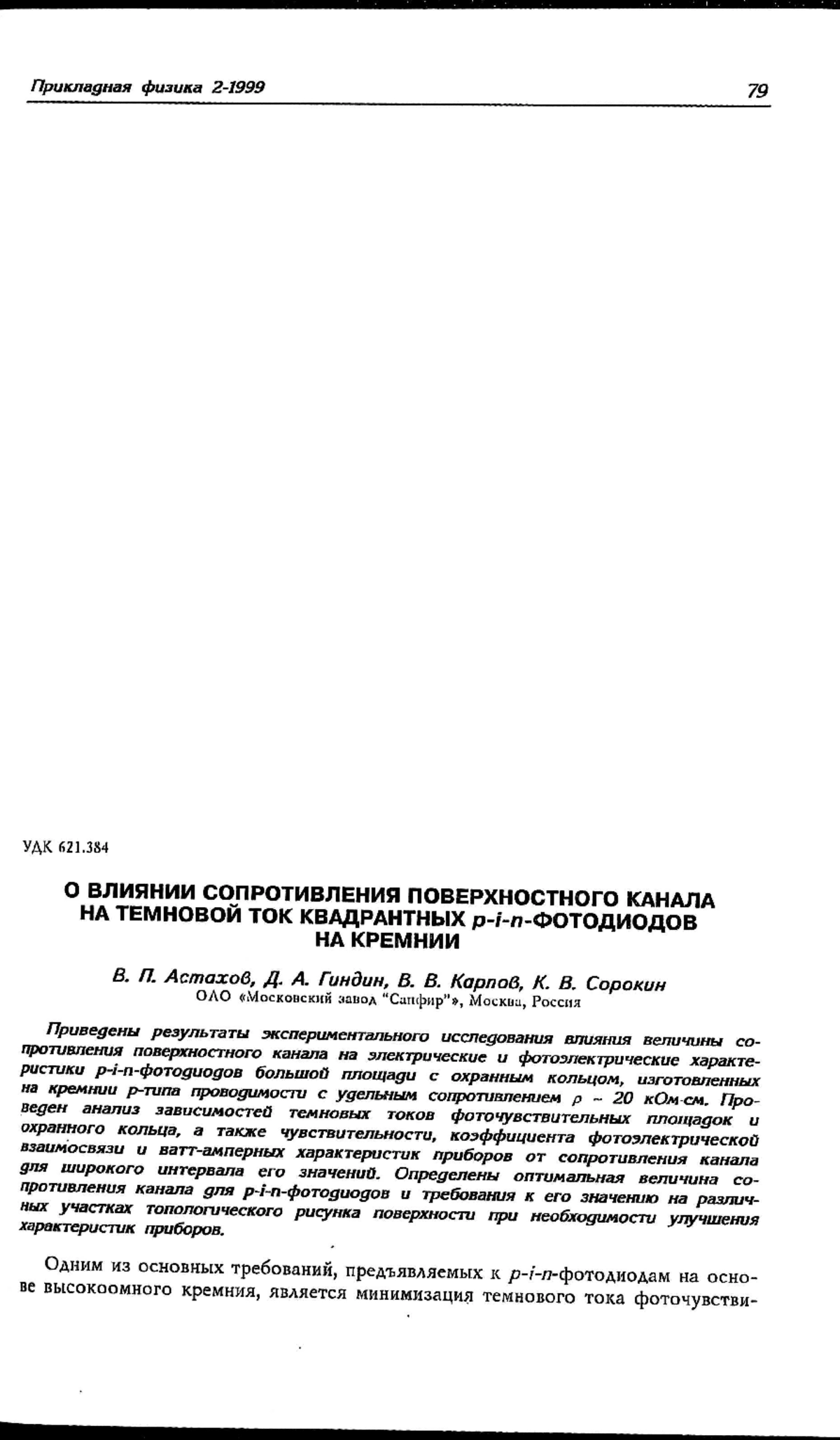

Приведены результаты экспериментального исследования влияния величины сопротивления поверхностного канала на электрические и фотоэлектрические характеристики p-i-n-фотодиодов большой площади с охранным кольцом, изготовленных на кремнии p-типа проводимости с удельным сопротивлением r ~ 20 кОм·см. Проведен анализ зависимостей темновых токов фоточувствительных площадок и охранного кольца, а также чувствительности, коэффициента фотоэлектрической взаимосвязи и ватт-амперных характеристик приборов от сопротивления канала для широкого интервала его значений. Определены оптимальная величина сопротивления канала для p-i-n-фотодиодов и требования к его значению на различных участках топологического рисунка поверхности при необходимости улучшения характеристик приборов.

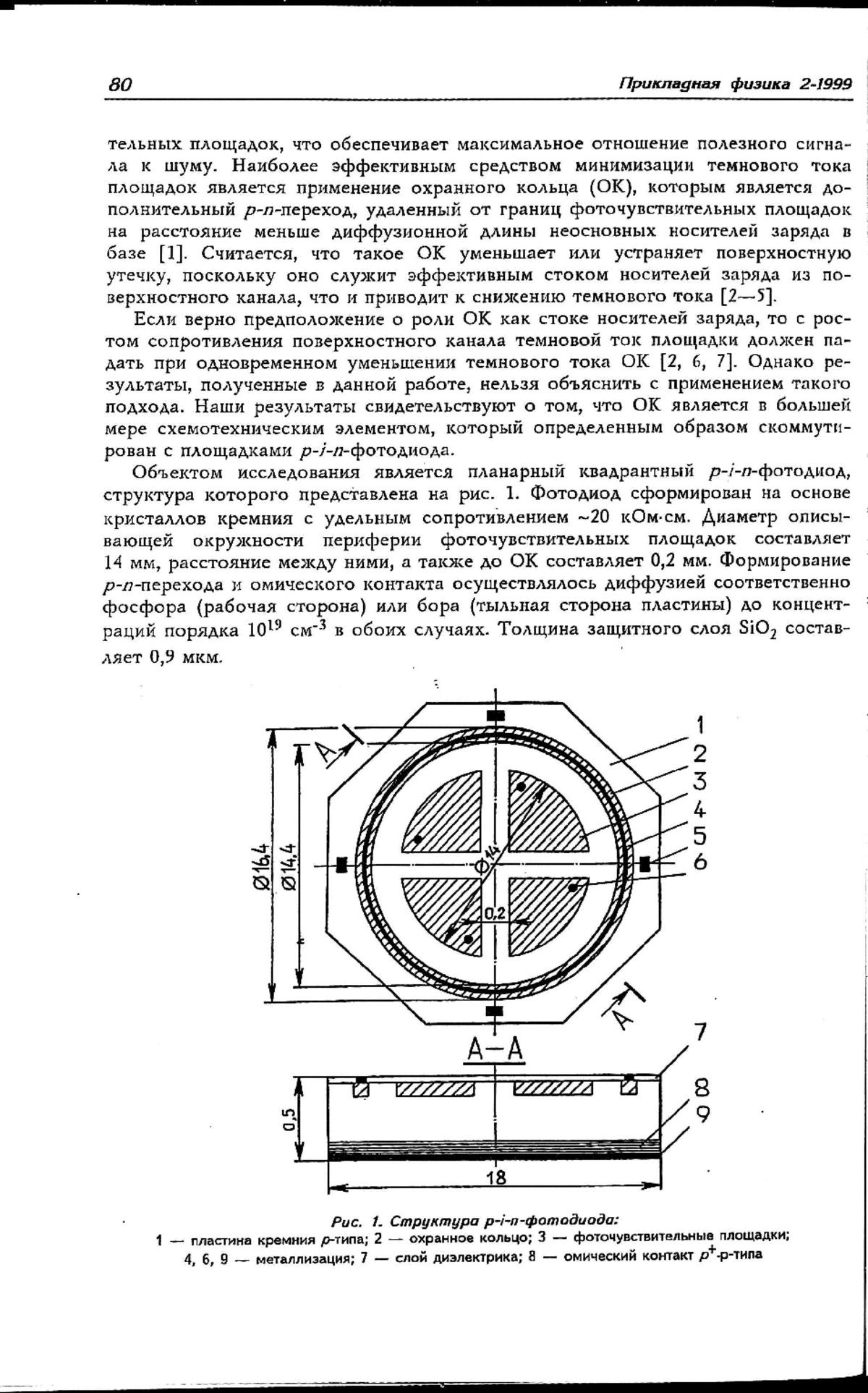

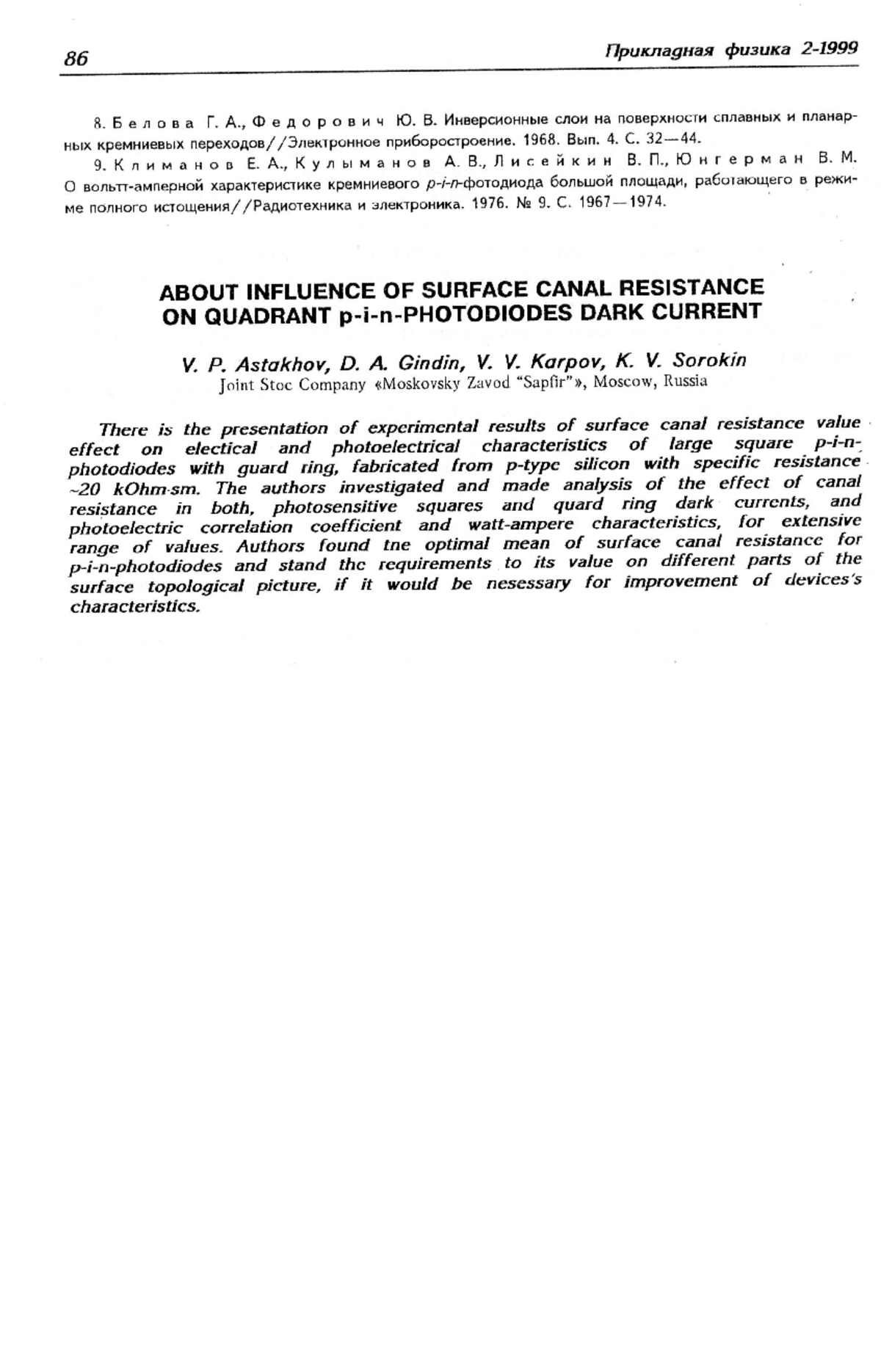

There is the presentation of experimental results of surfase canal resistance value effect on electrical and photoelectrical characteristics of large square p-i-n-photodiodes with guard ring, fabricated from p-type silicon with specific resistance 20~kOhm*sm. The authors investigated and made analysis of the effect of canal resistance on both, photosensitive squares and quard ring dark currents, and, photoelectric correlation coefficient and watt-ampere characteristics, for extensive range of values. Authors found the optimal mean of surface canal resistance for p-i-n-photodiodes and stand the requirements to its value on different parts of the surface topological picture, if it would be nesessary for improvement of devices`s characteristics.
Идентификаторы и классификаторы
- SCI
- Физика

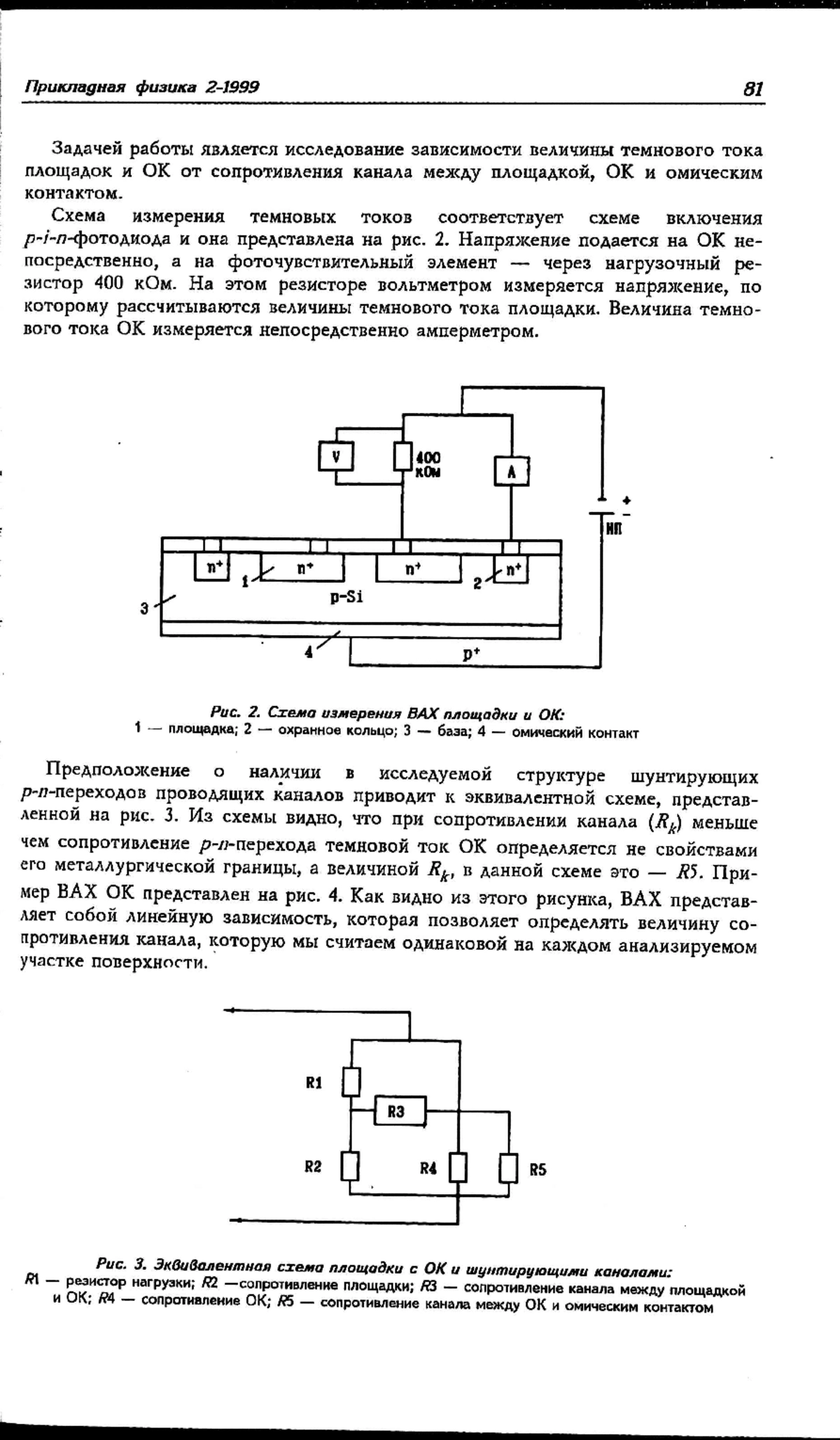

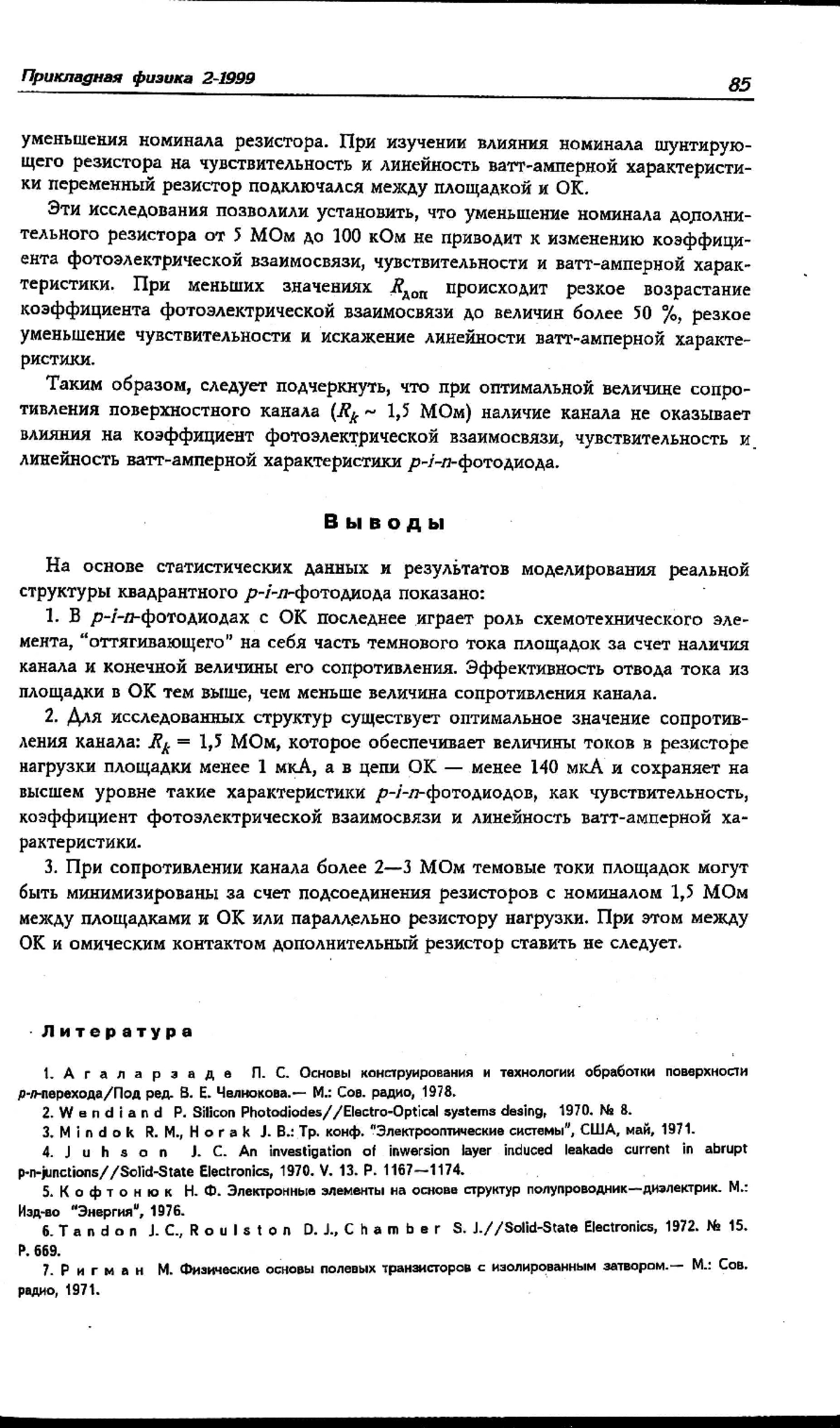

На основе статистических данных и результатов моделирования реальной структуры квадрантного p-i-n-фотодиода показано:
1. В p-i-n-фотодиодах с ОК последнее играет роль схемотехнического элемента, “оттягивающего” на себя часть темнового тока площадок за счет наличия канала и конечной величины его сопротивления. Эффективность отвода тока из площадки в ОК тем выше, чем меньше величина сопротивления канала.
2. Для исследованных структур существует оптимальное значение сопротивления канала: Rk = 1,5 МОм, которое обеспечивает величины токов в резисторе нагрузки площадки менее 1 мкА, а в цепи ОК - менее 140 мкА и сохраняет на высшем уровне такие характеристики p-i-n-фотодиодов, как чувствительность, коэффициент фотоэлектрической взаимосвязи и линейность ватт-амперной характеристики.

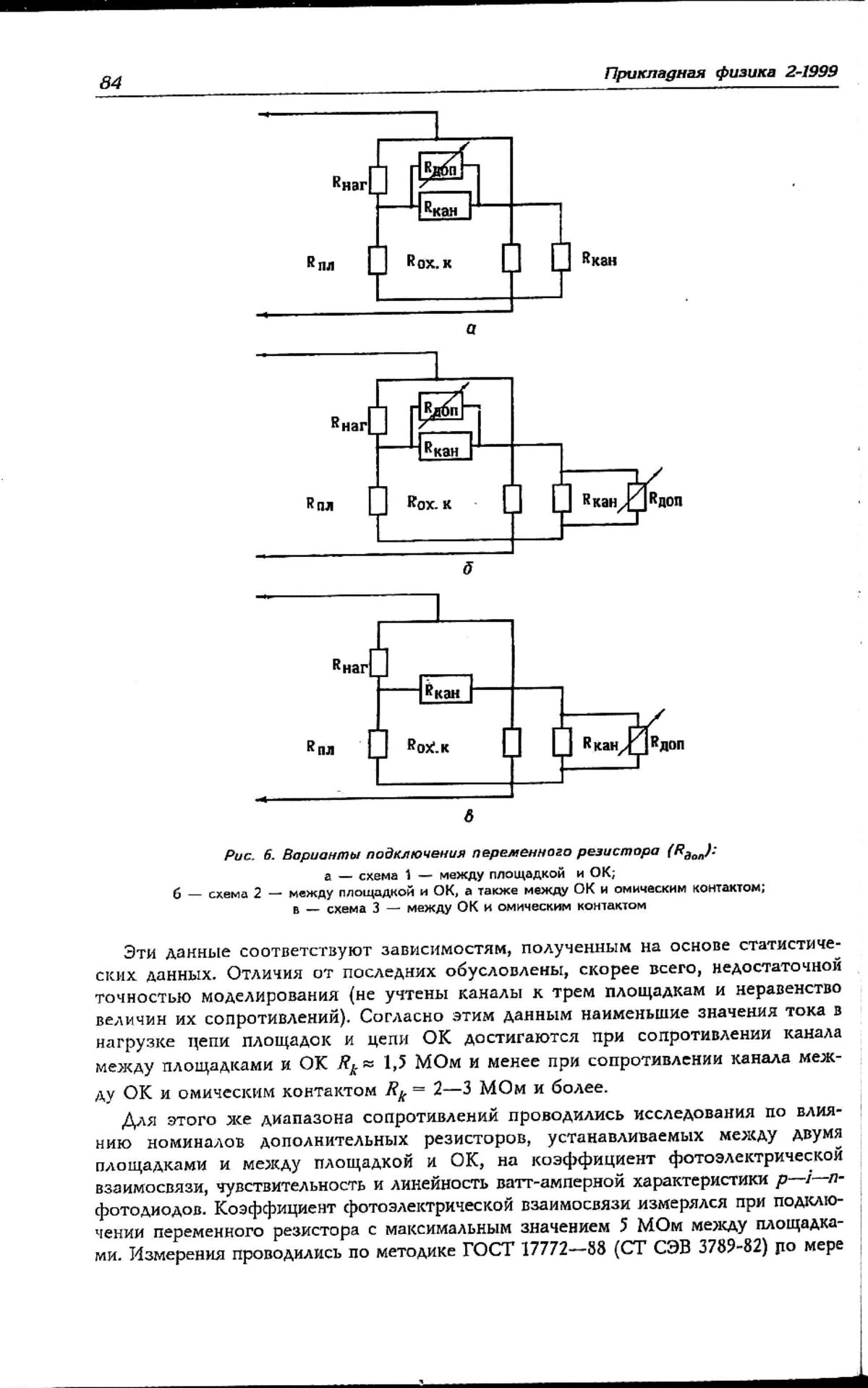

3. При сопротивлении канала более 2-3 МОм темовые токи площадок могут быть минимизированы за счет подсоединения резисторов с номиналом 1,5 МОм между площадками и ОК или параллельно резистору нагрузки. При этом между ОК и омическим контактом дополнительный резистор ставить не следует.
Если у вас возникли вопросы или появились предложения по содержанию статьи, пожалуйста, направляйте их в рамках данной темы.
Список литературы
1. А г а л а р з а д е П. С. Основы конструирования и технологии обработки поверхности p-n-перехода/Под ред. В. Е. Челнокова.- М.: Сов. радио, 1978.
2. W e n d i a n d P. Silicon Photodiodes//Electro-Optical systems desing, 1970. N 8.
3. M i n d o k R. M., H o r a k J. B.: Тр. конф. “Электрооптические системы”, США, май, 1971.
4. J u h s o n J. C. An investigation of inwersion layer induced leakade current in abrupt p-n junctions//Solid- State Electronics, 1970. V. 13. P. 1167-1174.
5. К о ф т о н ю к Н. Ф. Электронные элементы на основе структур полупроводник-диэлектрик. М.: Изд-во “Энергия”, 1976.
6. T a n d o n J. C., R o u l s t o n D. J., C h a m b e r S. J.//Solid-State Electronics, 1972. N 15. Р. 669.
7. Р и г м а н М. Физические основы полевых транзисторов с изолированным затвором.- М.: Сов. радио, 1971.
8. Б е л о в а Г. А., Ф е д о р о в и ч Ю. В. Инверсионные слои на поверхности сплавных и планарных кремниевых переходов//Электронное приборостроение. 1968. Вып. 4. С. 32-44.
9. К л и м а н о в Е. А., К у л ы м а н о в А. В., Л и с е й к и н В. П., Ю н г е р м а н В. М. О вольтт-амперной характеристике кремниевого p-i-n-фотодиода большой площади, работающего в режиме полного истощения//Радиотехника и электроника. 1976. N 9. С. 1967-1974.
