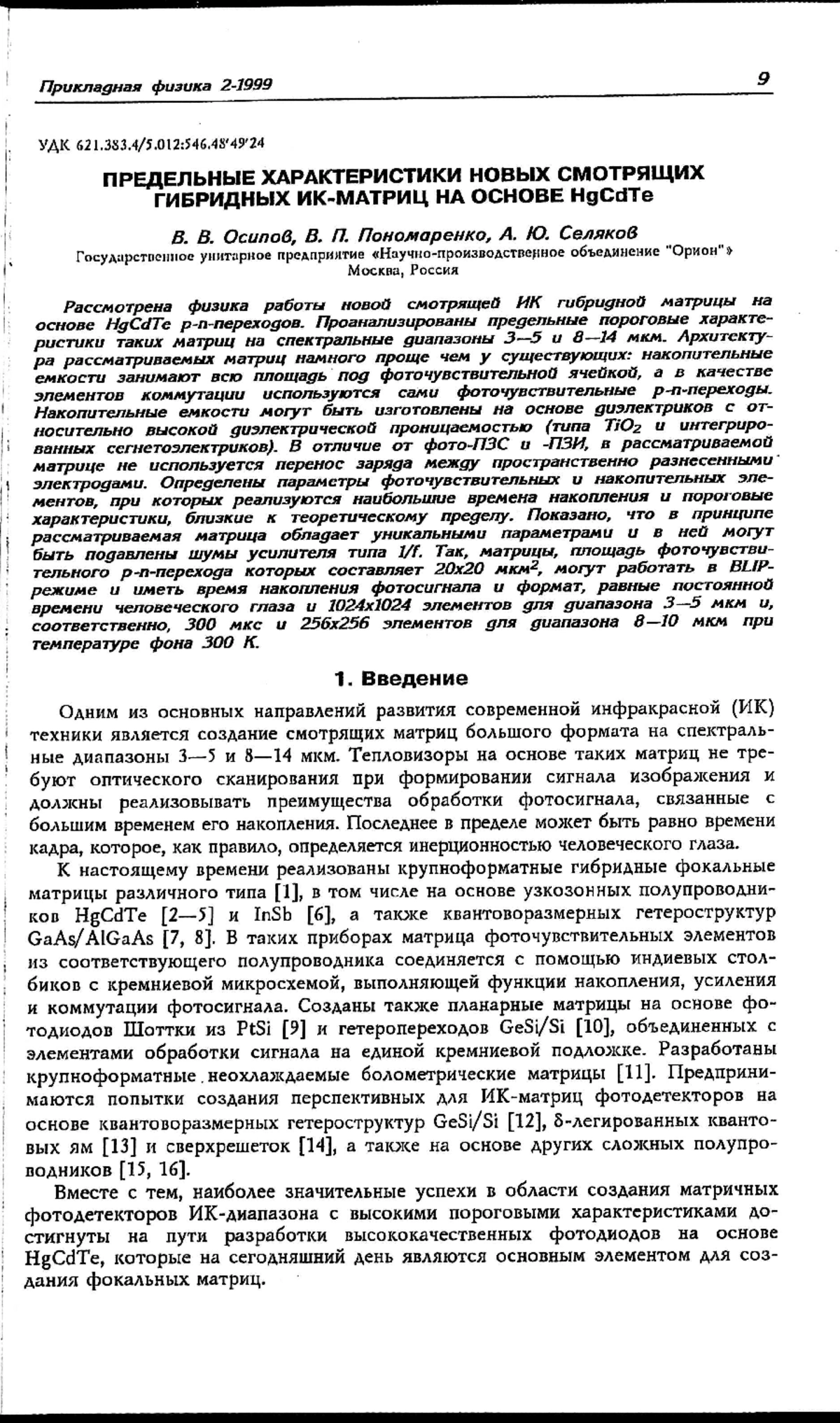

Рассмотрена физика работы новой смотрящей ИК гибридной матрицы на основе HgCdTe р-n-переходов. Проанализированы предельные пороговые характеристики таких матриц на спектральные диапазоны 3 - 5 и 8 - 14 мкм. Архитектура рассматриваемых матриц намного проще чем у существующих: накопительные емкости занимают всю площадь под фоточувствительной ячейкой, а в качестве элементов коммутации используются сами фоточувствительные р-n-переходы. Накопительные емкости могут быть изготовлены на основе диэлектриков с относительно высокой диэлектрической проницаемостью (типа TiO2 и интегрированных сегнетоэлектриков). В отличие от фото-ПЗС и -ПЗИ, в рассматриваемой матрице не используется перенос заряда между пространственно разнесенными электродами. Определены параметры фоточувствительных и накопительных элементов, при которых реализуются наибольшие времена накопления и пороговые характеристики, близкие к теоретическому пределу. Показано, что в принципе рассматриваемая матрица обладает уникальными параметрами и в ней могут быть подавлены шумы усилителя типа 1/f. Так, матрицы, площадь фоточувствительного р-n-перехода которых составляет 20х20 мкм2, могут работать в BLIP-режиме и иметь время накопления фотосигнала и формат, равные постоянной времени человеческого глаза и 1024х1024 элементов для диапазона 3 - 5 мкм и, соответственно, 300 мкс и 256х256 элементов для диапазона 8–10 мкм при температуре фона 300 К.

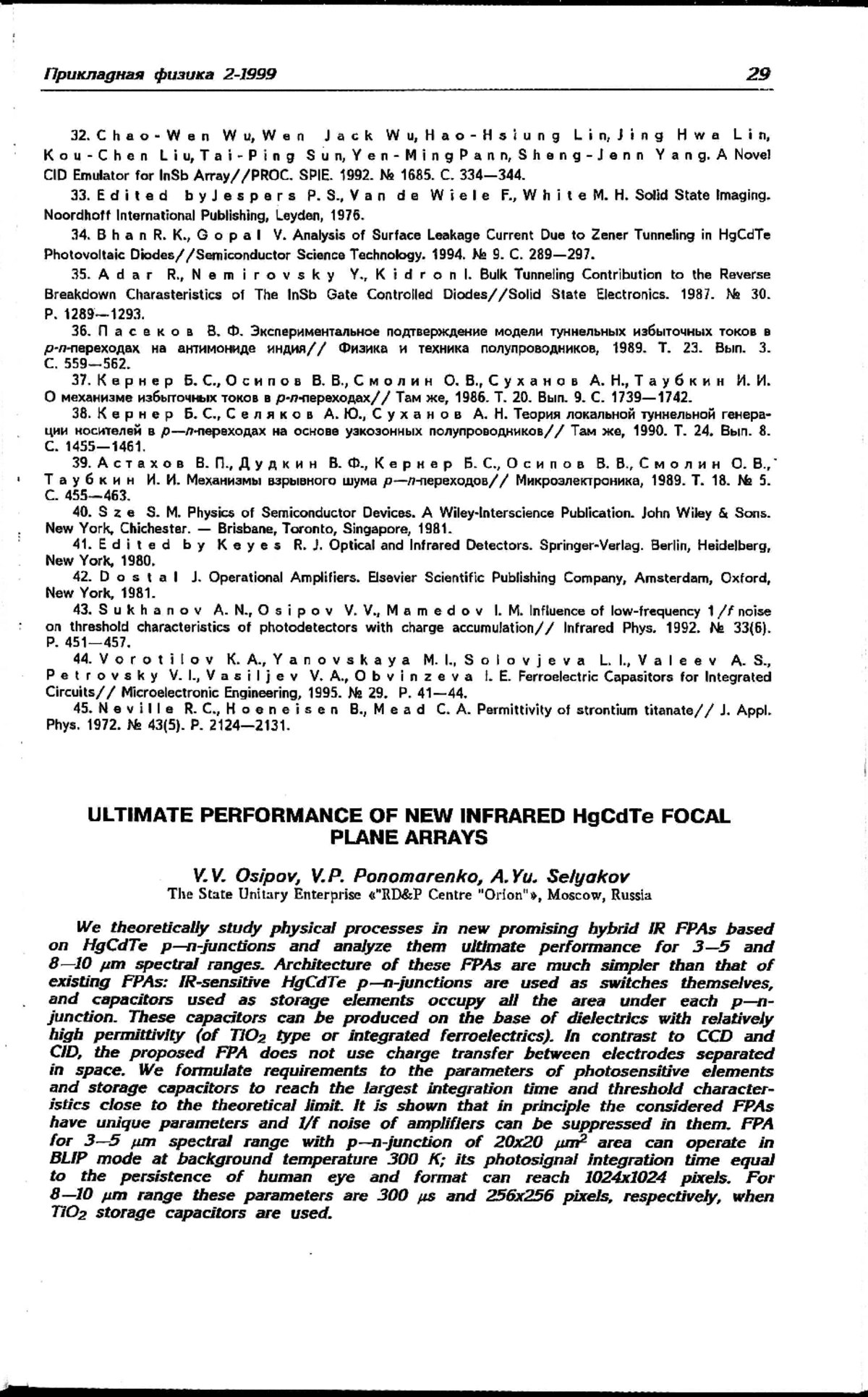

We theoretically study physical processes in new promising hybrid IR FPAs based on HgCdTe p-n junctions and analyze them ultimate perfomance for 3 - 5 microns and 8 - 10 microns spectral ranges. Arhitecture of these FPAs are much simpler than that of existing FPAs: IR-sensitive HgCdTe p-n junctions are used as switches themselves, and capacitors used as storage elements occupy all the area under each p-n junction. These capacitors can be produced on the base of dielectrics with relatively high permittivity (of TiO2 type or integrated ferroelectrics). In contrast to CCD and CID, the proposed FPA does not use change transfer between electrodes separated in spase. We formulate requirements to the parameters of photosensitive elements and storage capacitors to reach the largest intergration time and threshold characteristics close to the theoretical limit. It is shown that in priciple the considered FPAs have unique parameters and 1/f noise of amplifiers can be suppressed in them. FPA for 3 - 5 microns spectral range with p-n junction of 20 X 20 micronsя2 area can operate in BLIP mode at background temperature 300K; its photosignal intergration time equal to the persistence of human eye and format can reach 1024 • 1024 pixels. For 8 - 10 microns range these parameters are 300 microns and 256 • 256 pixels, respectively, when TiO2 storage capacitors are used.
Идентификаторы и классификаторы
- SCI
- Физика

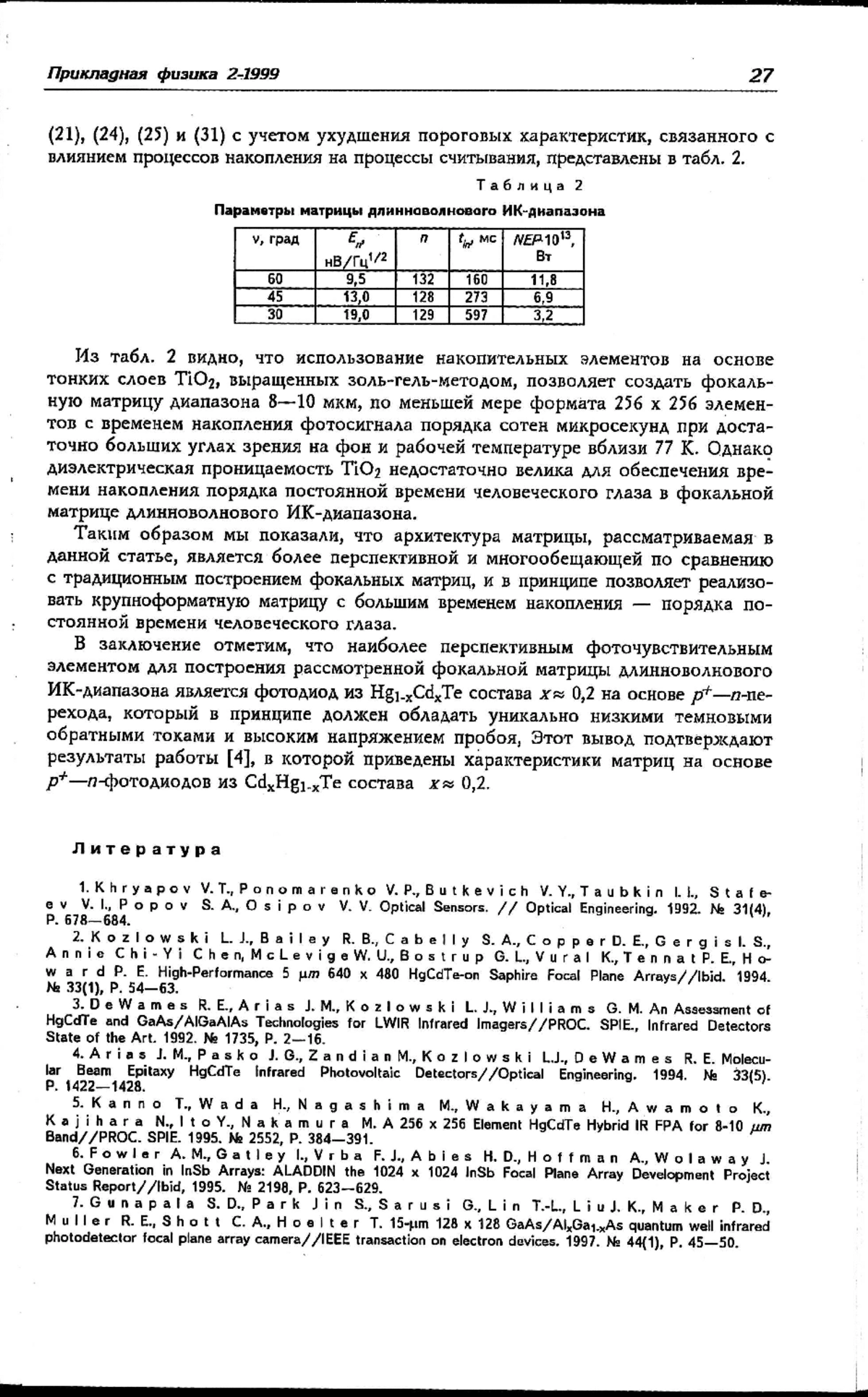

В заключение отметим, что наиболее перспективным фоточувствительным элементом для построения рассмотренной фокальной матрицы длинноволнового ИК-диапазона является фотодиод из Hg1-xCdxTe состава х 0,2 на основе р+-n-перехода, который в принципе должен обладать уникально низкими темновыми обратными токами и высоким напряжением пробоя, Этот вывод подтверждают результаты работы [4], в которой приведены характеристики матриц на основе р+—n-фотодиодов из CdxHg1-xTe состава х 0,2.
Если у вас возникли вопросы или появились предложения по содержанию статьи, пожалуйста, направляйте их в рамках данной темы.
Список литературы
1. Khry a pov V. T., Ponomarenko V. P., Butkevich V. Y., Taubkin l. I., Stafe- ev V. I., Popov S. A., Osipov V. V. Optical Sensors. // Optical Engineering. 1992. No 31(4), P. 678-684.
2. Kozlowski L. J., Bailey R. B., Cabelly S. A., Copper D. E., Gergis I. S., Annie Chi-Yi Chen, McLevige W. U., Bostrup G. L., Vural K., Ten nat P. E., Ho- ward P. E. High-Performance 5 μm 640 x 480 HgCdTe-on Saphire Focal Plane Arrays//Ibid. 1994. Ne 33(1), P. 54-63.
3. De Wames R. E., Arias J. M., Kozlowski L. J., Williams G. M. An Assessment of HgCdTe and GaAs/AIGAAIAS Technologies for LWIR Infrared Imagers//PROC. SPIE., Infrared Detectors State of the Art. 1992. No 1735, P. 2-16.
4. Arias J. M., Pasko J. G., Zandian M., Kozlowski L.J., De Wames R. E. Molecu- lar Beam Epitaxy HgCdTe Infrared Photovoltaic Detectors//Optical Engineering. 1994. Ne 33(5). P. 1422-1428.
5. Kanno T., Wada H., Nagashima M., Wakayama H., A wa moto K., Kajihara N., Ito Y., Nakamura M. A 256 x 256 Element HgCdTe Hybrid IR FPA for 8-10 μm Band//PROC. SPIE. 1995. No 2552, P. 384-391.
6. Fowler A. M., Gatley I., Vrba F. J., Abies H. D., Hoffman A., Wolaway J. Next Generation in InSb Arrays: ALADDIN the 1024 x 1024 InSb Focal Plane Array Development Project Status Report//Ibid, 1995. No 2198, P. 623-629.
7. Guna pala S. D., Park Jin S., Sarusi G., Lin T.-L., Liu J. K., Maker P. D., Muller R. E., Shott C. A., Hoelter T. 15-μm 128 x 128 GaAs/Al,Ga1-xAs quantum well infrared photodetector focal plane array camera//IEEE transaction on electron devices. 1997. No 44(1), P. 45-50.
8. Gunapala S. D., Liu J. K., Park J. S., Sundram M., Shott C. A., Hoelter T., Lin T.-L., Massie S. T., Maker P. D., Muller R. E., Sarusi G. 9-μm cut off 256 x x256 GaAs/AlxGa1-xAs quantum well infrared photodetector hand held camera//IEEE transaction on electron devices. 1997. No 44(1), P. 51-57.
9. Akiyama A., Sasaki T. 1024 x 1024 Infrared Charge Sweep Device Imager with PtSi Shottky- barrier Detectors//Optical Engineering. 1994. No 33(1), P. 64-70.
10. Tsaur B. Y., Chen C. K., Marino S. A. Long Wavelength Ge, Si/Si Heterojunction Infra- red Detectors and Focal Plane Arrays//PROC. SPIE. 1991. No 1540. P. 580-595.
11. Butler N., Blackwell R., Murphy R., Silva R., Marshall C. Low Cost Un-
cooled Microbolometer Imaging System for Dual Use//Ibid. 1995. No 583-591.
12. People R., Bean J. C., Bathe a C. G., Sputz S. K., Peticolas L. J. Broad Band (8-10) μm Normal Incidence Pseudomorphic GexS1-x/Si Strained Layer Infrared Photodetector Operating Between 20 and 70 K//Appl. phys. lett. 1992. No 61(9), P. 1122-1124.
13. Park J. S., Karuna siri R. P. S., Mill Y. J., Wang K. L. Hole Intersubband Absorption in S-doped Multiple Si Layers//Ibid. 1991. No 58(10). P. 1083-1085.
14. Vaghjiani H. L., Jonson E. A., Kane M. J., Grey R., Philips C. C. GaAs Asym- metrically Doped n-i-p-i Superlattices for 10 μm Infrared Subband Detector and Modulator Applications.// J. Appl. Phys. 1994. No 76(7). P. 4407-4412.
15. Chishko V. F., Khry a pov V. T., Kasatkin I. L., Osipov V. V., Smolin O. V. High-Sensitivity Photoresistors Based on Homogeneous Pb1-xSnxTe In Epitaxial Films//Infrared Physics. 1992. No 33. P. 197-201.
16. Rogalski A. New Trends in Semiconductor Infrared Detectors//Optical Engineering. 1994. No 33(5), P. 1395-1412.
17. Kanno T., Saga M., Kajihara N., Awamoto K., Sudo G., Ito Y., Ishizaki H. Development of LPE Grown HgCdTe 64 x 64 FPA with a Cutoff Wavelength of 10.6 μm.//PROC. SPIE., Infrared Technology XIX. 1993. No 2020. P. 49-56.
18. Wang S. C. H., Du doff G., Jost S., Roussis J., Voelker J., Winn M., Wyman T. High Performance Longwave Infrared Scanning Focal Plane Arrays for Surveillance Applica- tions.//Ibid, 1994. No 2225. P. 335-349.
9. A jisava A., Od a N. Improvement in HgCdTe Diode Characteristics by Low Temperature Post plantation Annealing//Journal of Electronic Materials. 1995. No 24(9). P. 1105-1111.
Im-
20. Bou chut Ph., Guillot S., Porn in J. L., Ramband Ph., Gottu D. HgCdTe Pho- tovoltaic Linear Array for The Cassini Infrared Spectrometer//PROC. SPIE 1994. No 2225. P. 360-368. 21. Levine B. F. Quantinum-Well Infrared Photodetectors//J. Appl. Phys. 1993. Ne 74. RI - R81.
22. Rogalsky A. GaAs/AlGaAs Quantinum Well Photoconductors Versus HgCdTe Photodiodes for Long Wavelength Infrared Application.//PROC. SPIE. 1994. No 2225. P. 118-129.
23. Edited by Howes M. J., Morgan D. V. Charge-Coupled Device and Systems. John Willey and Sons. Chichester, New York, Brisbane, Toronto, 1979.
24. Sequin C. H., Tompsett M. F. Charge Transfer Devices. Academic Press INC. New York, San Francisco, London, 1975.
25. Chao Wen Wu, Hao-Hsiung Lin. Two Dimensional Simulation on The Electric Field Spike of Indium Antimonide Charge Injection Devices//Solid State Electronics. 1990. No 33(9). P. 1169- 1178.
26. Wadsworth M. V., Borrello S. R., Dodge J., Gooch R., McCardel W., Nado G., Shilhanek M. D. Monolithic CCD Imagers in HgCdTe//IEEE transaction on electron de- vices. 1995. No 42(2). P. 244-250.
27. Chen M. C., Colombo L. Minority Carrier Lifetime in Indium Doped n-type H90,78Cdo,22Te Li- quid-Phase Epitaxial Films//J. Appl. Phys. 1992. No 72(10). P. 4761-4766.
28. Wijewarnasuriya P. S., Lange M. D., Sivananthan S., Fauril J. D. Carrier Re- combination in Indium Doped HgCdTe (211) B Epitaxial Layers Grown by Molecular Beam Epitaxy.//Ibid. 1994. No 75(2). P. 1005-1009.
29. A be Y., Fukida T. TiO2 Thin Films Formed by Electron Cyclotron Resonance Plasma Oxidation at High Themperature and Their Application to Capacitor Dielectrics//Ipn. J. Appl. Phys. 1994. No 33 (9A). Part 2. L1248-L1250.
30. Vorotilov K. A., Orlova E. V., Petrovsky V. I. Sol-Gel Ti02 Films on Silicon Sub- strates//Thin Solid Films. 1992. Ne 207. P. 180-184.
31. Морозов В. А., Осипов В. В., Сел яков А. Ю., Тау бкин И. И. Интегральный матричный приемник нового типа на основе InSb//Микроэлектроника. 1996. Т. 25. No 3. С. 163-175.
32. Chao-Wen Wu, Wen Jack Wu, Hao-Hsiung Lin, Jing Hwa Lin, Kou-Chen Liu, Tai-Ping Sun, Yen-Ming Pann, Sheng-Jenn Yan g. A Novel CID Emulator for InSb Array//PROC. SPIE. 1992. No 1685. С. 334-344.
33. Edited by Jespers P. S., Van de Wiele F., White M. H. Solid State Imaging. Noordhoff International Publishing, Leyden, 1976.
34. Bhan R. K., Gopal V. Analysis of Surface Leakage Current Due to Zener Tunneling in HgCdTe Photovoltaic Diodes//Semiconductor Science Technology. 1994. No 9. С. 289-297.
35. A dar R., Nemirovsky Y., Kidron l. Bulk Tunneling Contribution to the Reverse Breakdown Charasteristics of The InSb Gate Controlled Diodes//Solid State Electronics. 1987. No 30. Р. 1289-1293.
36. Пасеков В. Ф. Экспериментальное подтверждение модели туннельных избыточных токов в р-п-переходах на антимониде индия// Физика и техника полупроводников, 1989. Т. 23. Вып. 3. С. 559-562.
37. Кернер Б. С., Осипов В. В., Смолин О. В., Суханов А. Н., Таубкин И. И. О механизме избыточных токов в р-п-переходах// Там же, 1986. Т. 20. Вып. 9. С. 1739-1742.
38. Кернер Б. С., Селяков А. Ю., Суханов А. Н. Теория локальной туннельной генера- ции носителей в р-л переходах на основе узкозонных полупроводников// Там же, 1990. Т. 24. Вып. 8. C. 1455-1461.
39. Астахов В. П., Дудкин В. Ф., Кернер Б. С., Осипов В. В., Смолин О. В., Таубкин И. И. Механизмы взрывного шума р-п-переходов// Микроэлектроника, 1989. Т. 18. No 5. С. 455-463.
40. Sze S. M. Physics of Semiconductor Devices. A Wiley-Interscience Publication. John Wiley & Sons. New York, Chichester. - Brisbane, Toronto, Singapore, 1981.
41. Edited by Keyes R. J. Optical and Infrared Detectors. Springer-Verlag. Berlin, Heidelberg, New York, 1980.
42. D ostal J. Operational Amplifiers. Elsevier Scientific Publishing Company, Amsterdam, Oxford, New York, 1981.
43. Sukhanov A. N., Osipov V. V., Mamedov I. M. Influence of low-frequency 1/f noise on threshold characteristics of photodetectors with charge accumulation// Infrared Phys. 1992. No 33(6). Р. 451-457.
44. Vorotilov K. A., Yanovskaya M. I., Solovjeva L. I., Valeev A. S., Petrovsky V. I., Vasiljev V. A., Ob vi n zeva I. E. Ferroelectric Capasitors for Integrated Circuits// Microelectronic Engineering, 1995. No 29. Р. 41-44.
45. Neville R. C., Hoeneisen B., Mead C. A. Permittivity of strontium titanate// J. Appl. Phys. 1972. No 43(5). Р. 2124-2131.
