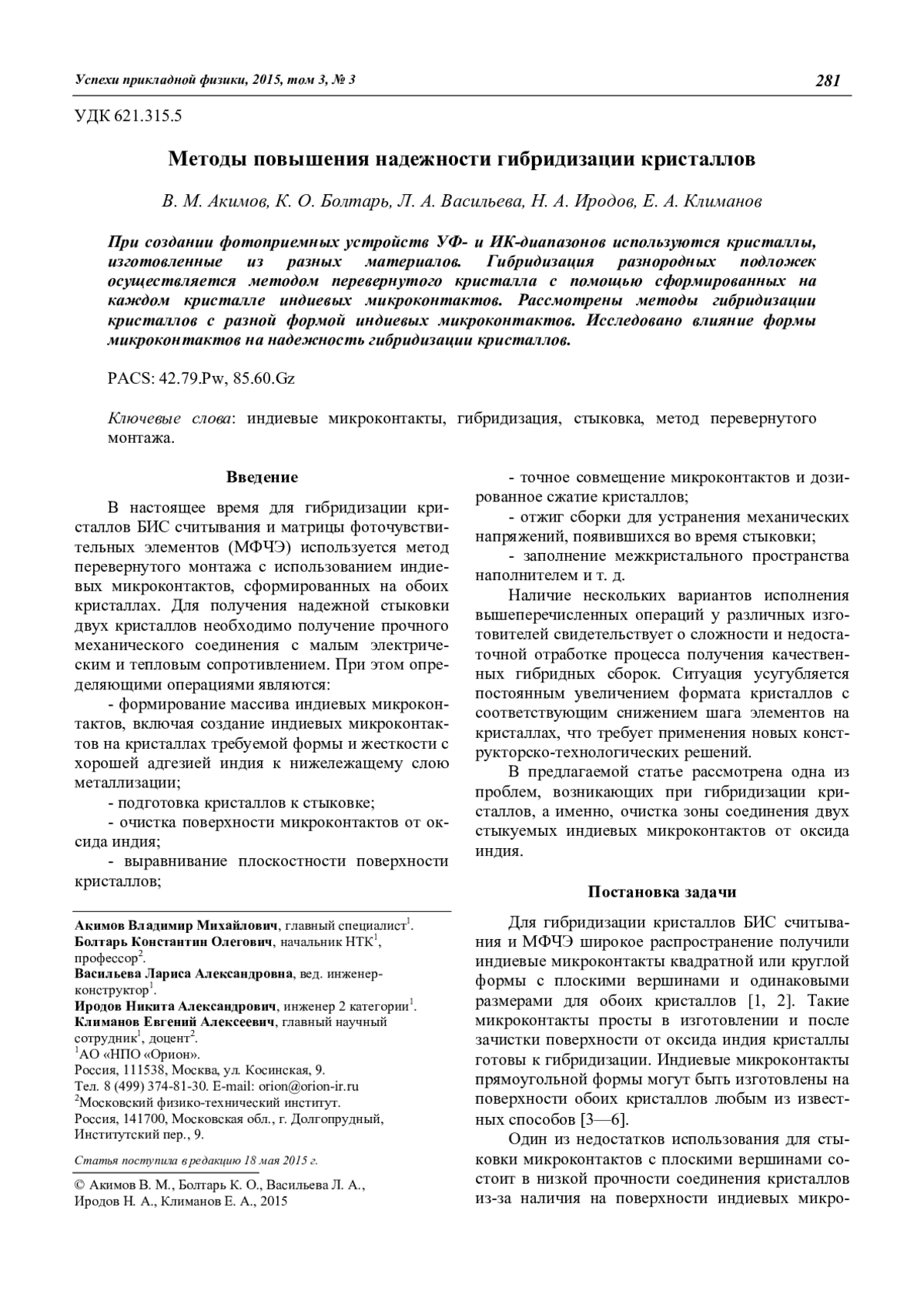

При создании фотоприемных устройств УФ- и ИК-диапазонов используются кристаллы, изготовленные из разных материалов. Гибридизация разнородных подложек осуществляется методом перевернутого кристалла с помощью сформированных на каждом кристалле индиевых микроконтактов. Рассмотрены методы гибридизации кристаллов с разной формой индиевых микроконтактов. Исследовано влияние формы микроконтактов на надежность гибридизации кристаллов.
Crystals made of different materials are used in creation of the UV and IR photodetectors. Hybridization of heterogeneous substrates is carried out by using a flip-chip method by means of indium microcontacts to be formed on each crystal. Consideration is given to the methods of hybridization of crystals with different forms of indium microcontacts. Influence of a form of microcontacts on the reliability of crystal hybridization has been investigated.
Идентификаторы и классификаторы
- SCI
- Физика
- eLIBRARY ID
- 23608587

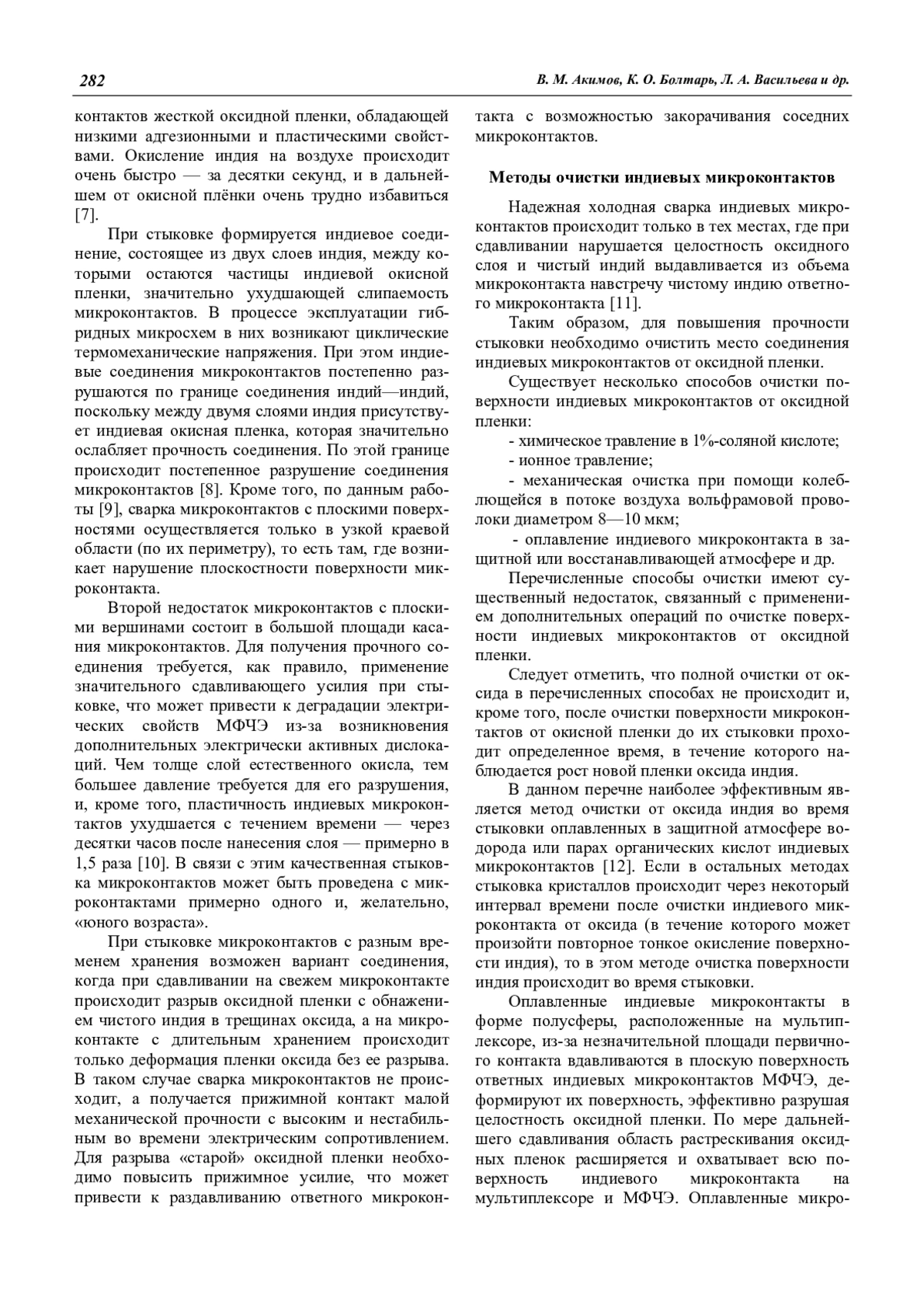

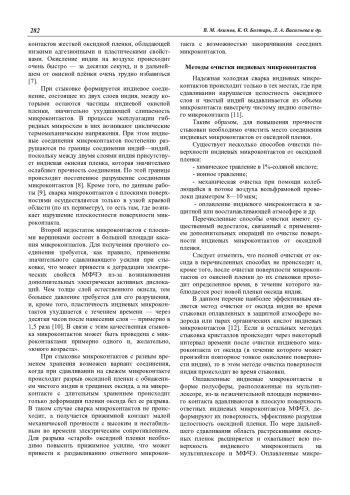

Для гибридизации кристаллов БИС считывания и МФЧЭ методом перевернутого монтажа обычно используются микроконтакты квадратной или круглой формы с плоскими вершинами. Однако из-за наличия на поверхности микроконтактов жесткой пленки оксида индия, препятствующей качественной сварке микроконтактов, прочность соединения кристаллов оказывается низкой. В работе рассмотрены некоторые методы улучшения качества сварки микроконтактов.
При сдавливании прямоугольные микроконтакты, сильно деформируясь, как бы разрезают друг друга, с последующим слипанием чистым индием не только горизонтальными плоскостями, но и боковыми сторонами. В этом случае давление, необходимое для разрушения оксидной пленки ниже, чем при использовании квадратных или круглых микроконтактов с плоскими вершинами. Показано, что при ориентации прямоугольных микроконтактов вдоль диагоналей ячеек увеличивается площадь стыковки, а, следовательно, и прочность соединения микроконтактов. Прямоугольные микроконтакты, объединенные в решетки, могут быть использованы для формирования опорных элементов на периферии кристаллов для устранения передавливания матричных микроконтактов.

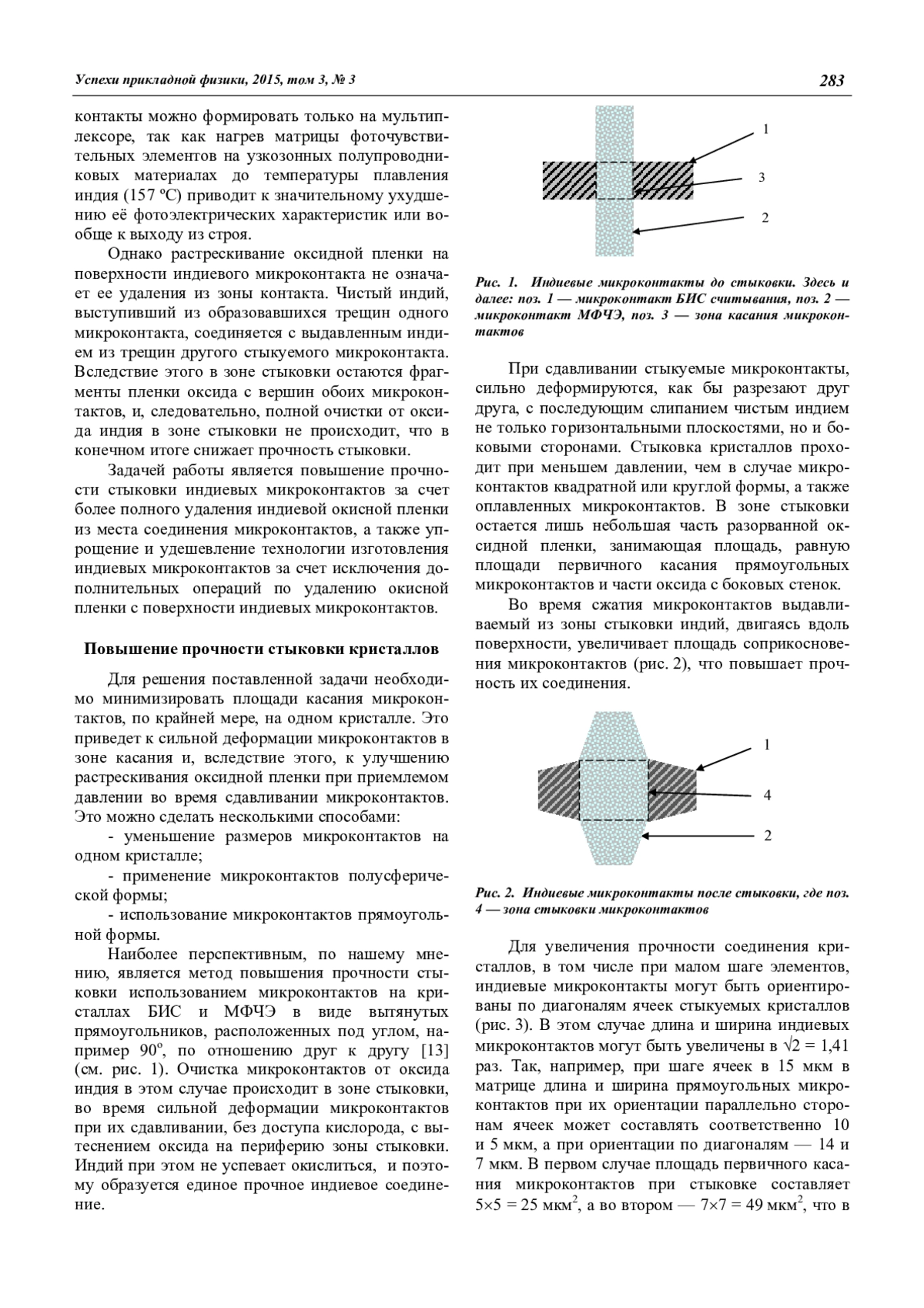

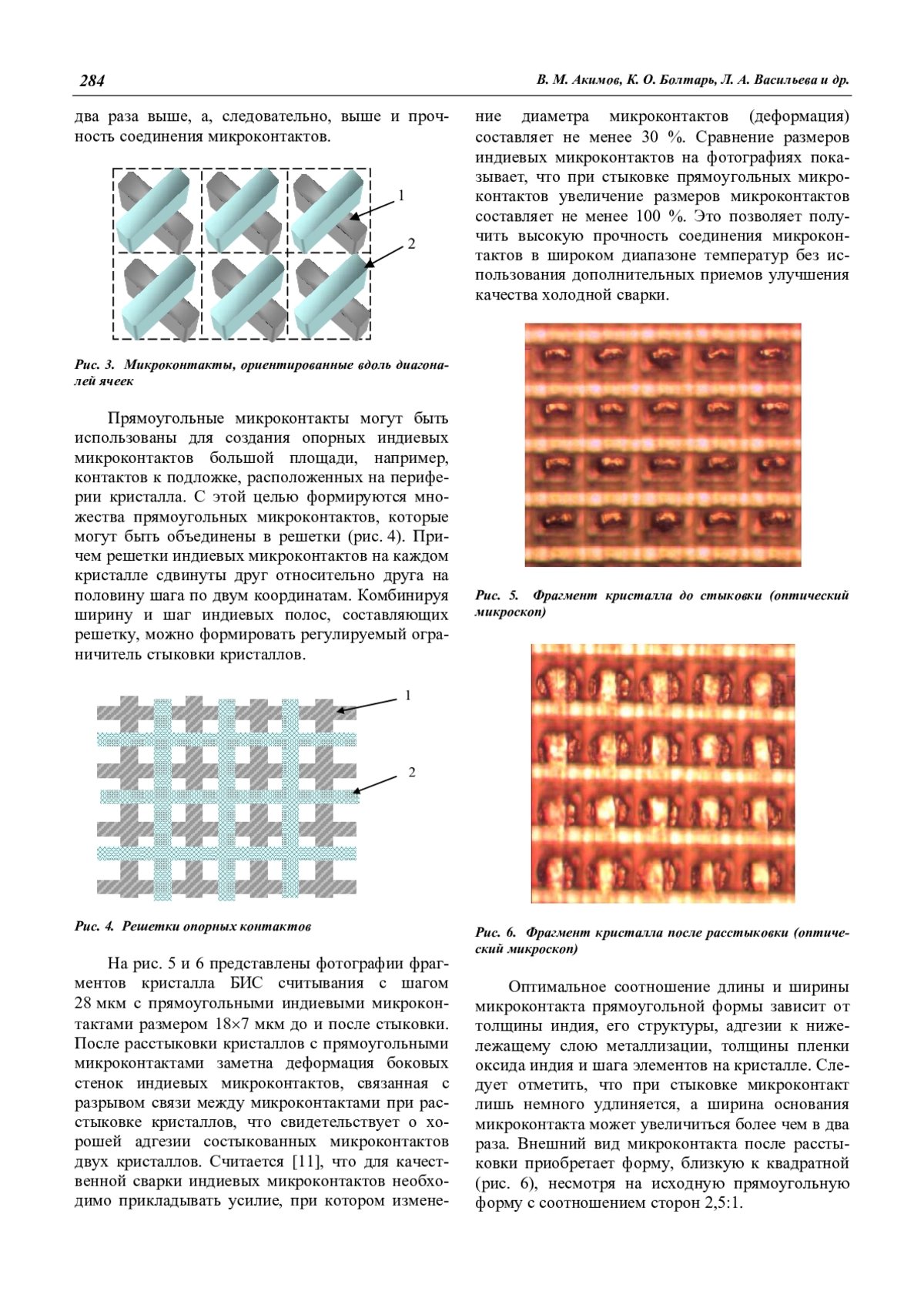

Проведен ряд стыковок кристаллов БИС и МФЧЭ формата 384288 с шагом 28 мкм с микроконтактами прямоугольной формы. Представлены фотографии исходных индиевых микроконтактов до стыковки и после расстыковки, которые свидетельствуют о хорошей адгезии индия состыкованных микроконтактов двух кристаллов. Это позволяет получить высокую прочность соединения микроконтактов в широком диапазоне температур без использования дополнительных приемов улучшения качества холодной сварки.

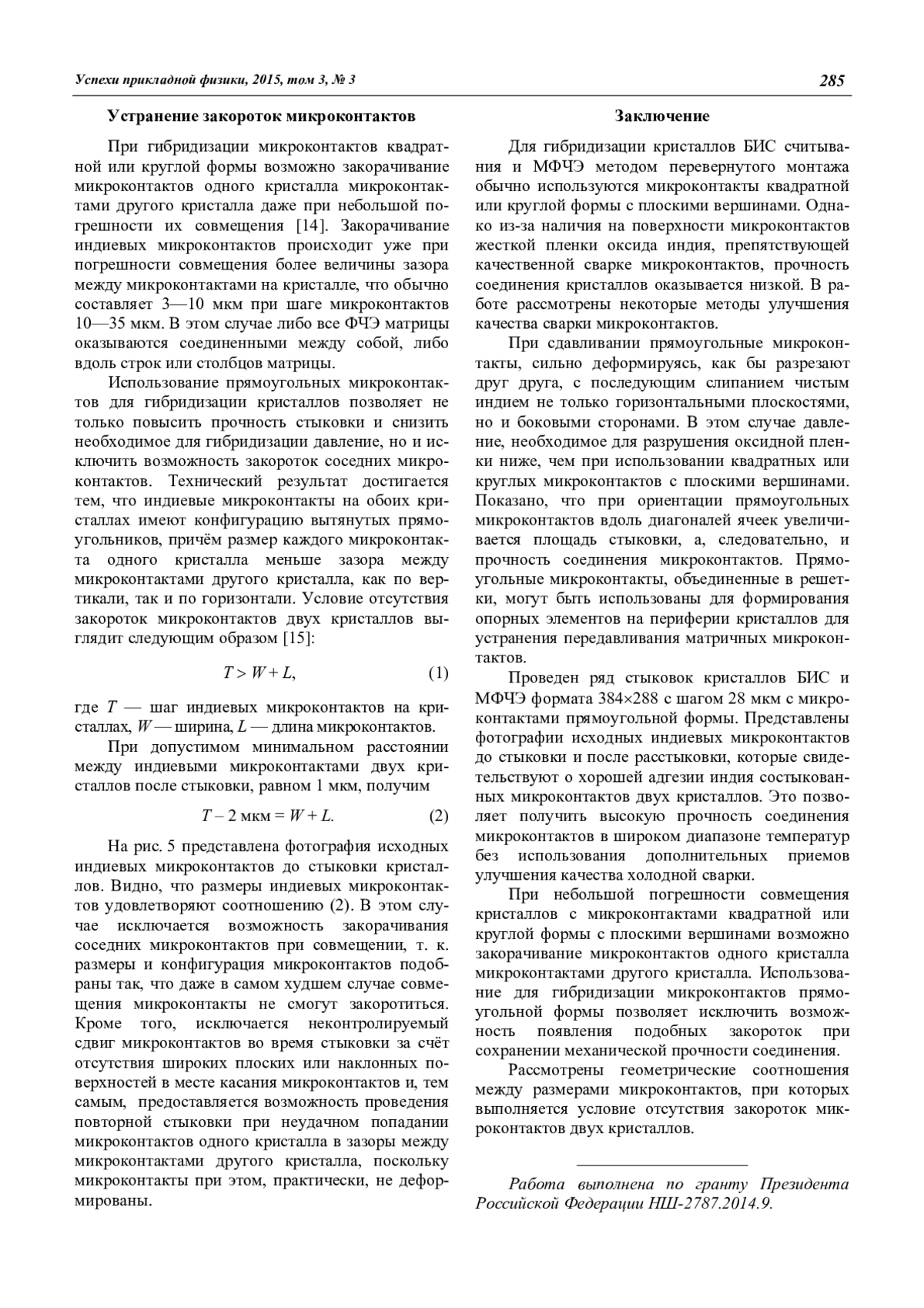

При небольшой погрешности совмещения кристаллов с микроконтактами квадратной или круглой формы с плоскими вершинами возможно закорачивание микроконтактов одного кристалла микроконтактами другого кристалла. Использование для гибридизации микроконтактов прямоугольной формы позволяет исключить возможность появления подобных закороток при сохранении механической прочности соединения.
Рассмотрены геометрические соотношения между размерами микроконтактов, при которых выполняется условие отсутствия закороток микроконтактов двух кристаллов.

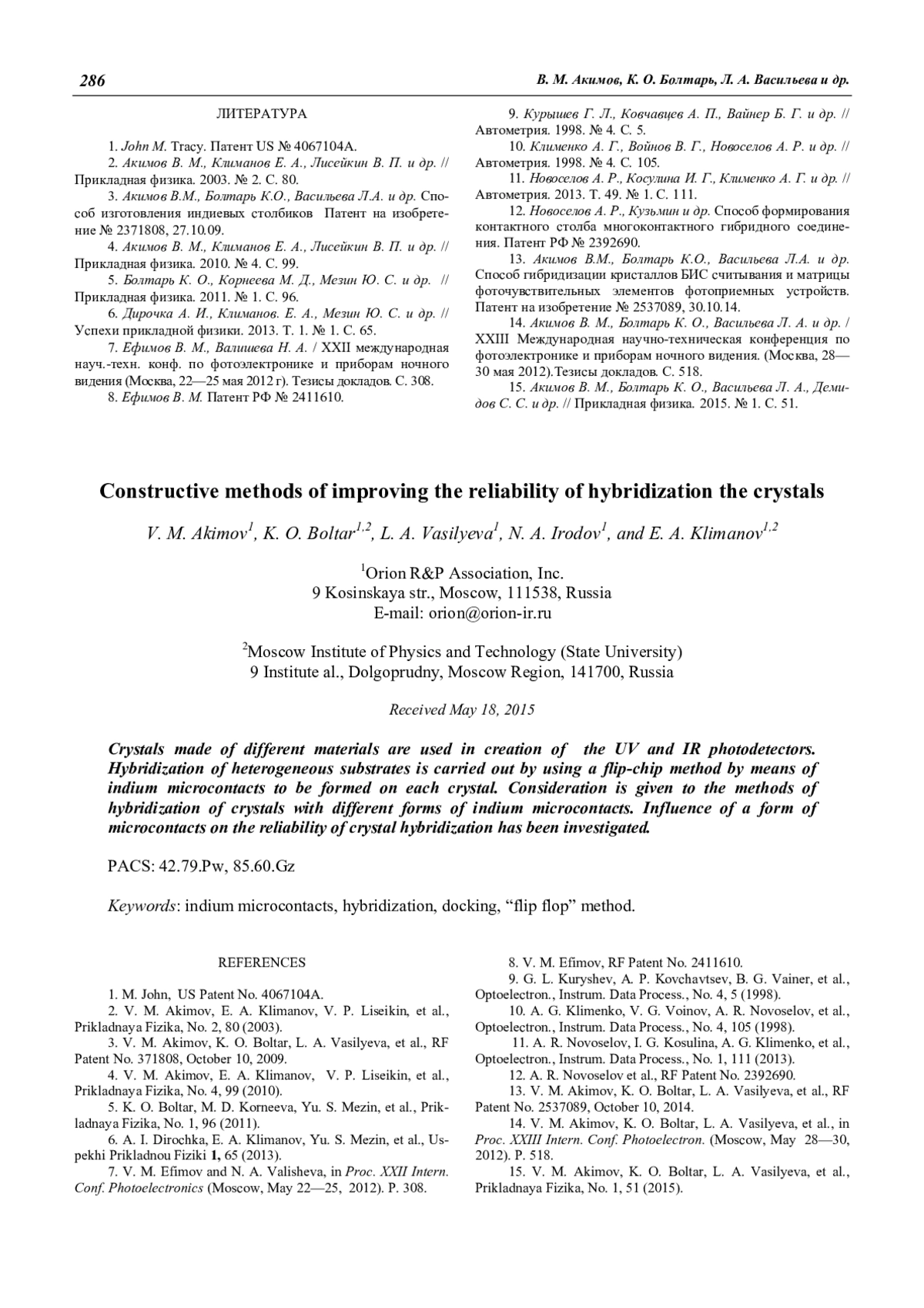

Список литературы
1. John M. Tracy. Патент US № 4067104A.
2. Акимов В. М., Климанов Е. А., Лисейкин В. П. и др. // Прикладная физика. 2003. № 2. С. 80.
3. Акимов В.М., Болтарь К.О., Васильева Л.А. и др. Способ изготовления индиевых столбиков Патент на изобретение № 2371808, 27.10.09.
4. Акимов В. М., Климанов Е. А., Лисейкин В. П. и др. // Прикладная физика. 2010. № 4. С. 99.
5. Болтарь К. О., Корнеева М. Д., Мезин Ю. С. и др. // Прикладная физика. 2011. № 1. С. 96.
6. Дирочка А. И., Климанов. Е. А., Мезин Ю. С. и др. // Успехи прикладной физики. 2013. Т. 1. № 1. С. 65.
7. Ефимов В. М., Валишева Н. А. / XXII международная науч.-техн. конф. по фотоэлектронике и приборам ночного видения (Москва, 22—25 мая 2012 г). Тезисы докладов. С. 308.
8. Ефимов В. М. Патент РФ № 2411610.
9. Курышев Г. Л., Ковчавцев А. П., Вайнер Б. Г. и др. // Автометрия. 1998. № 4. С. 5.
10. Клименко А. Г., Войнов В. Г., Новоселов А. Р. и др. // Автометрия. 1998. № 4. С. 105.
11. Новоселов А. Р., Косулина И. Г., Клименко А. Г. и др. // Автометрия. 2013. Т. 49. № 1. С. 111.
12. Новоселов А. Р., Кузьмин и др. Способ формирования контактного столба многоконтактного гибридного соединения. Патент РФ № 2392690.
13. Акимов В.М., Болтарь К.О., Васильева Л.А. и др. Способ гибридизации кристаллов БИС считывания и матрицы фоточувствительных элементов фотоприемных устройств. Патент на изобретение № 2537089, 30.10.14.
14. Акимов В. М., Болтарь К. О., Васильева Л. А. и др. / XXIII Международная научно-техническая конференция по фотоэлектронике и приборам ночного видения. (Москва, 28—30 мая 2012).Тезисы докладов. С. 518.
15. Акимов В. М., Болтарь К. О., Васильева Л. А., Демидов С. С. и др. // Прикладная физика. 2015. № 1. С. 51.
1. M. John, US Patent No. 4067104A.
2. V. M. Akimov, E. A. Klimanov, V. P. Liseikin, et al., Prikladnaya Fizika, No. 2, 80 (2003).
3. V. M. Akimov, K. O. Boltar, L. A. Vasilyeva, et al., RF Patent No. 371808, October 10, 2009.
4. V. M. Akimov, E. A. Klimanov, V. P. Liseikin, et al., Prikladnaya Fizika, No. 4, 99 (2010).
5. K. O. Boltar, M. D. Korneeva, Yu. S. Mezin, et al., Prikladnaya Fizika, No. 1, 96 (2011).
6. A. I. Dirochka, E. A. Klimanov, Yu. S. Mezin, et al., Uspekhi Prikladnou Fiziki 1, 65 (2013).
7. V. M. Efimov and N. A. Valisheva, in Proc. XXII Intern. Conf. Photoelectronics (Moscow, May 22—25, 2012). P. 308.
8. V. M. Efimov, RF Patent No. 2411610.
9. G. L. Kuryshev, A. P. Kovchavtsev, B. G. Vainer, et al., Optoelectron., Instrum. Data Process., No. 4, 5 (1998).
10. A. G. Klimenko, V. G. Voinov, A. R. Novoselov, et al., Optoelectron., Instrum. Data Process., No. 4, 105 (1998).
11. A. R. Novoselov, I. G. Kosulina, A. G. Klimenko, et al., Optoelectron., Instrum. Data Process., No. 1, 111 (2013).
12. A. R. Novoselov et al., RF Patent No. 2392690.
13. V. M. Akimov, K. O. Boltar, L. A. Vasilyeva, et al., RF Patent No. 2537089, October 10, 2014.
14. V. M. Akimov, K. O. Boltar, L. A. Vasilyeva, et al., in Proc. XXIII Intern. Conf. Photoelectron. (Moscow, May 28—30, 2012). P. 518.
15. V. M. Akimov, K. O. Boltar, L. A. Vasilyeva, et al., Prikladnaya Fizika, No. 1, 51 (2015).
