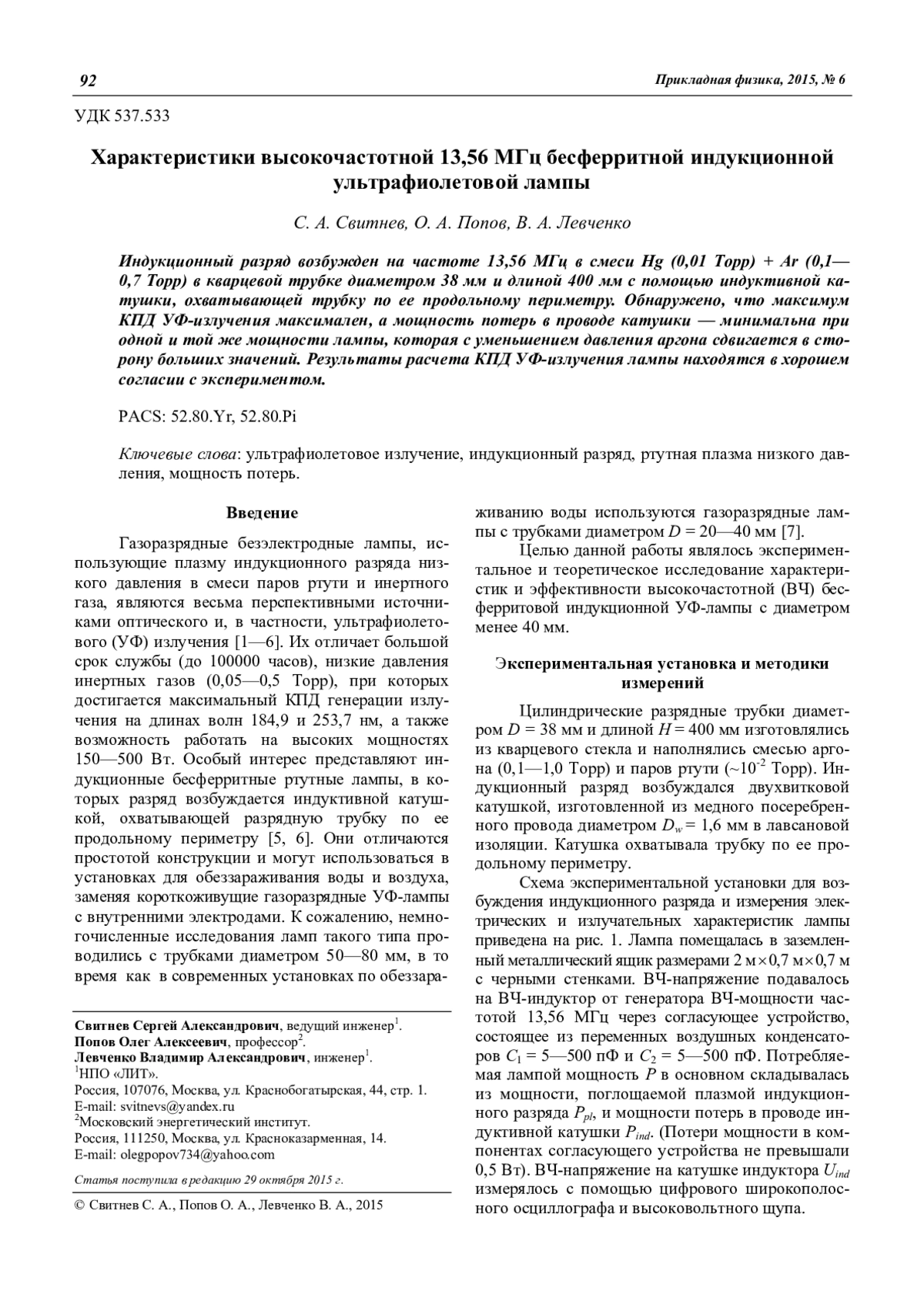

Индукционный разряд возбужден на частоте 13,56 МГц в смеси Hg (0,01 Торр) + Ar (0,1— 0,7 Торр) в кварцевой трубке диаметром 38 мм и длиной 400 мм с помощью индуктивной катушки, охватывающей трубку по ее продольному периметру. Обнаружено, что максимум КПД УФ-излучения максимален, а мощность потерь в проводе катушки — минимальна при одной и той же мощности лампы, которая с уменьшением давления аргона сдвигается в сторону больших значений. Результаты расчета КПД УФ-излучения лампы находятся в хорошем согласии с экспериментом.

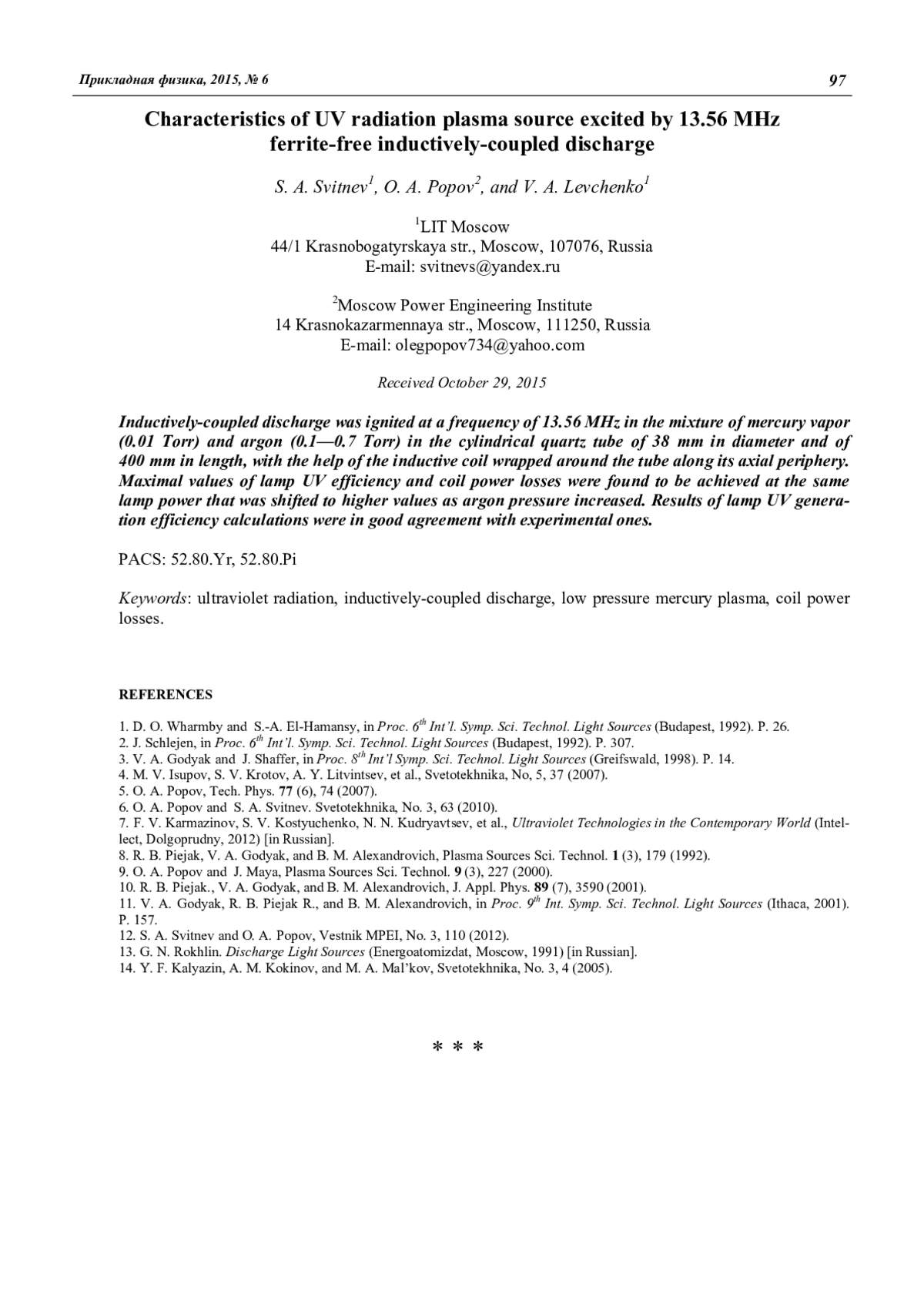

Inductively-coupled discharge was ignited at a frequency of 13.56 MHz in the mixture of mercury vapor (0.01 Torr) and argon (0.1—0.7 Torr) in the cylindrical quartz tube of 38 mm in diameter and of 400 mm in length, with the help of the inductive coil wrapped around the tube along its axial periphery. Maximal values of lamp UV efficiency and coil power losses were found to be achieved at the same lamp power that was shifted to higher values as argon pressure increased. Results of lamp UV generation efficiency calculations were in good agreement with experimental ones.
Предпросмотр статьи
Идентификаторы и классификаторы
- SCI
- Физика
- eLIBRARY ID
- 25033486

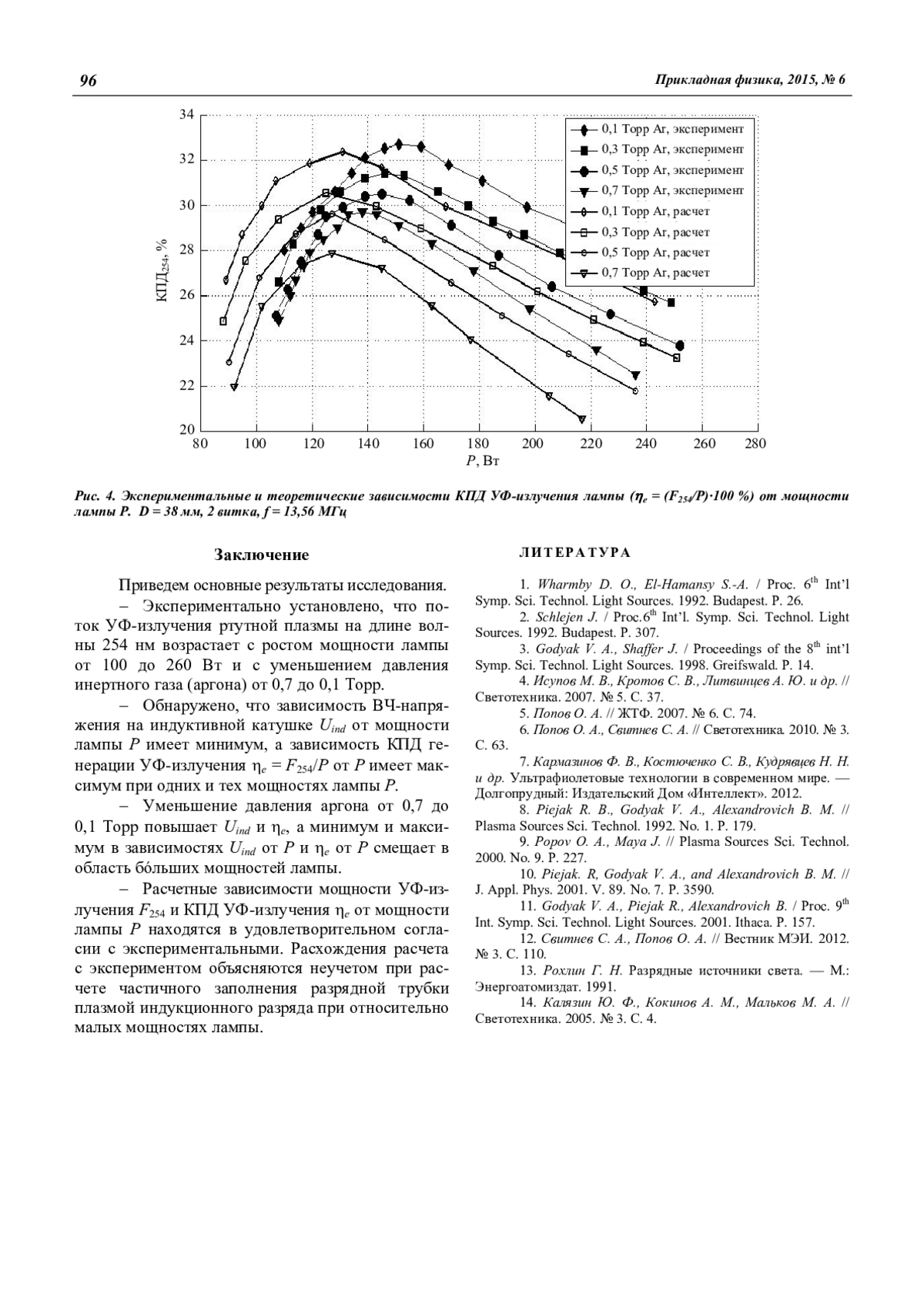

Приведем основные результаты исследования.

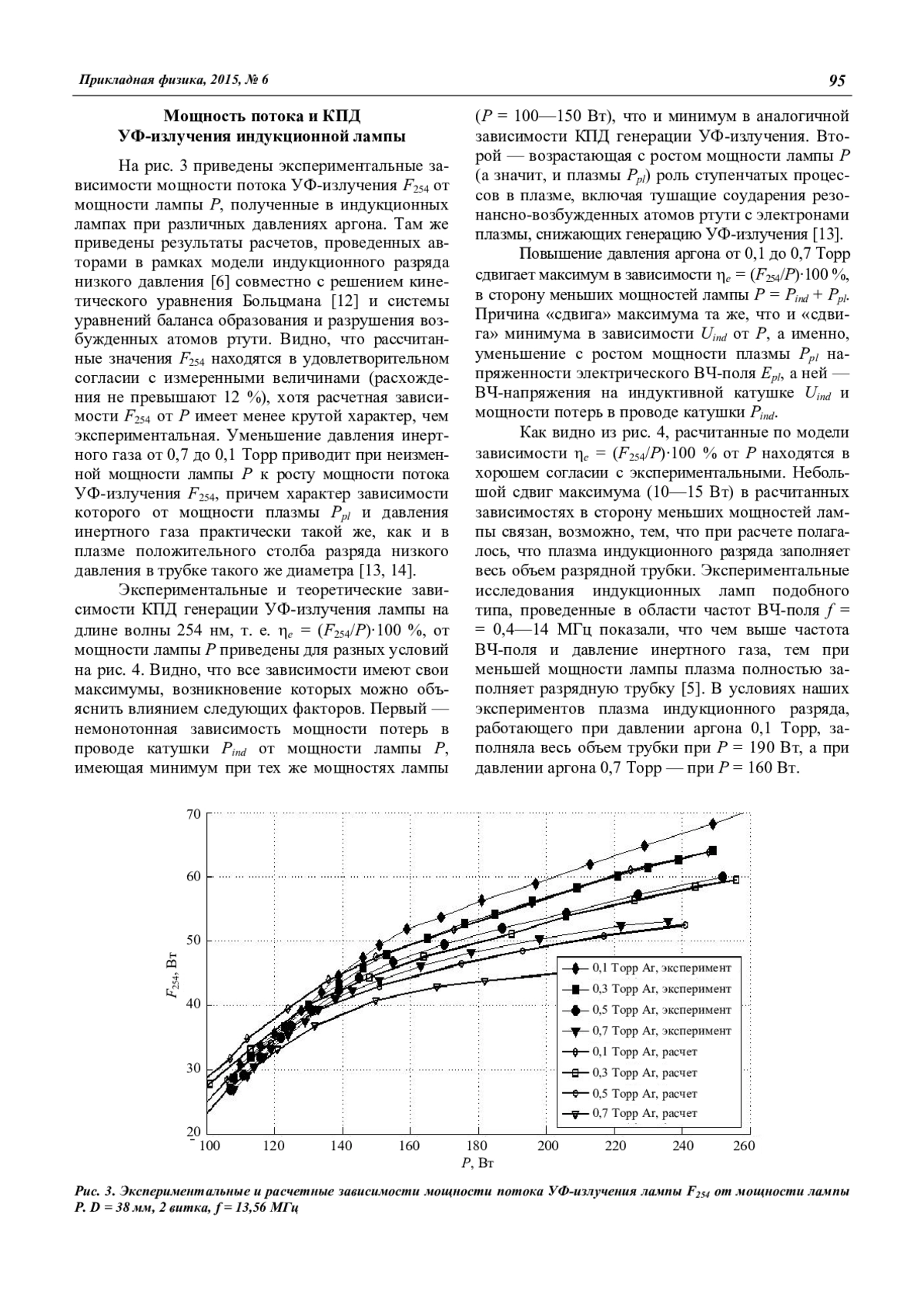

Экспериментально установлено, что поток УФ-излучения ртутной плазмы на длине волны 254 нм возрастает с ростом мощности лампы от 100 до 260 Вт и с уменьшением давления инертного газа (аргона) от 0,7 до 0,1 Торр.

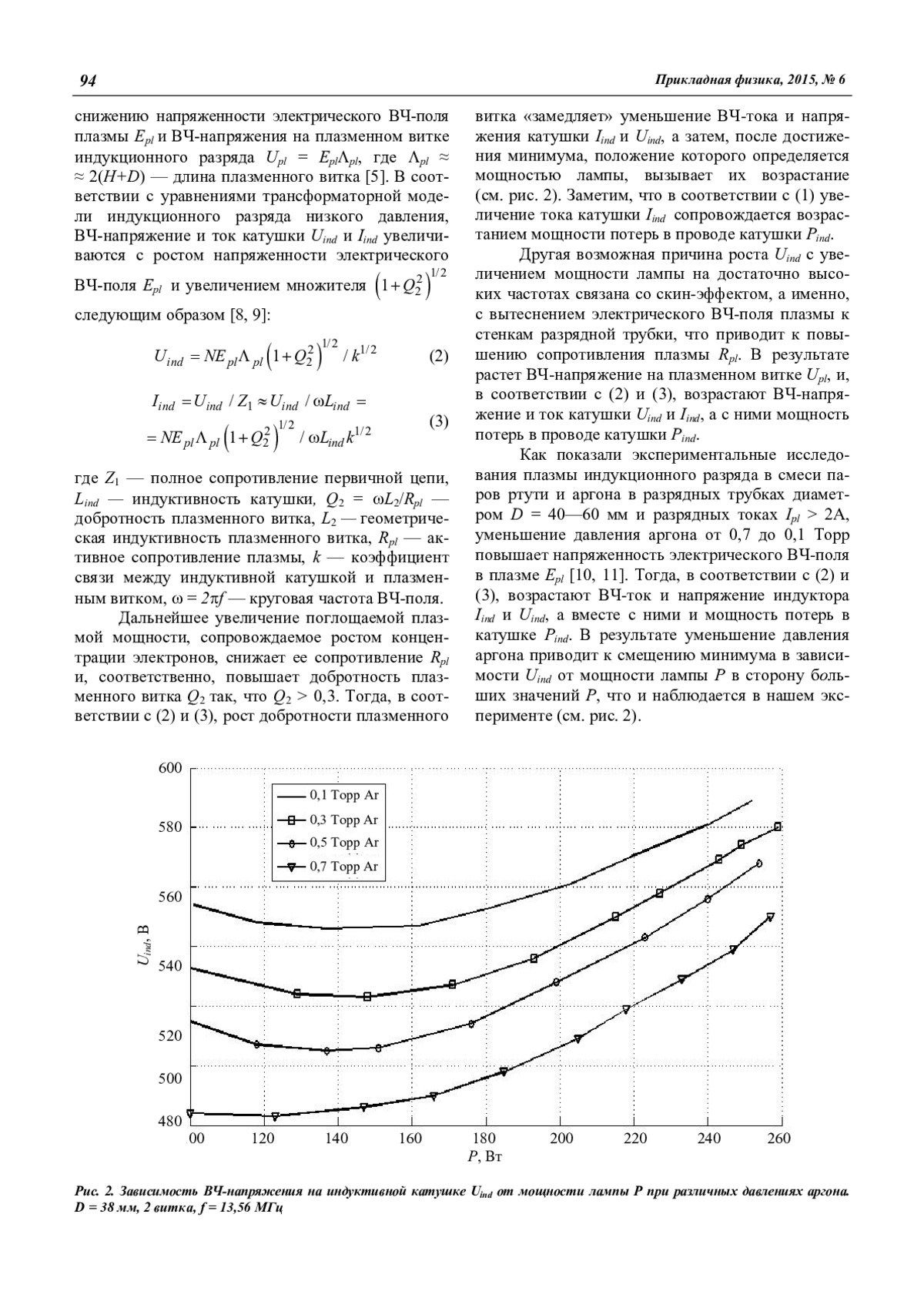

Обнаружено, что зависимость ВЧ-напряжения на индуктивной катушке Uind от мощности лампы Р имеет минимум, а зависимость КПД генерации УФ-излучения e = F254/Р от Р имеет максимум при одних и тех мощностях лампы Р.
Уменьшение давления аргона от 0,7 до 0,1 Торр повышает Uind и e, а минимум и максимум в зависимостях Uind от Р и e от Р смещает в область бóльших мощностей лампы.
Расчетные зависимости мощности УФ-излучения F254 и КПД УФ-излучения e от мощности лампы Р находятся в удовлетворительном согласии с экспериментальными. Расхождения расчета с экспериментом объясняются неучетом при расчете частичного заполнения разрядной трубки плазмой индукционного разряда при относительно малых мощностях лампы.
Список литературы
1. Wharmby D. O., El-Hamansy S.-A. / Proc. 6th Int’l Symp. Sci. Technol. Light Sources. 1992. Budapest. P. 26.
2. Schlejen J. / Proc.6th Int’l. Symp. Sci. Technol. Light Sources. 1992. Budapest. P. 307.
3. Godyak V. A., Shaffer J. / Proceedings of the 8th int’l Symp. Sci. Technol. Light Sources. 1998. Greifswald. P. 14.
4. Исупов М. В., Кротов С. В., Литвинцев А. Ю. и др. // Светотехника. 2007. № 5. С. 37.
5. Попов О. А. // ЖТФ. 2007. № 6. С. 74.
6. Попов О. А., Свитнев С. А. // Светотехника. 2010. № 3. С. 63.
7. Кармазинов Ф. В., Костюченко С. В., Кудрявцев Н. Н. и др. Ультрафиолетовые технологии в современном мире. — Долгопрудный: Издательский Дом «Интеллект». 2012.
8. Piejak R. B., Godyak V. A., Alexandrovich B. M. // Plasma Sources Sci. Technol. 1992. No. 1. P. 179.
9. Popov O. A., Maya J. // Plasma Sources Sci. Technol. 2000. No. 9. Р. 227.
10. Piejak. R, Godyak V. A., and Alexandrovich B. M. // J. Appl. Phys. 2001. V. 89. No. 7. P. 3590.
11. Godyak V. A., Piejak R., Alexandrovich B. / Proc. 9th Int. Symp. Sci. Technol. Light Sources. 2001. Ithaca. P. 157.
12. Свитнев С. А., Попов О. А. // Вестник МЭИ. 2012. № 3. С. 110.
13. Рохлин Г. Н. Разрядные источники света. — М.: Энергоатомиздат. 1991.
14. Калязин Ю. Ф., Кокинов А. М., Мальков М. А. // Светотехника. 2005. № 3. C. 4.
1. D. O. Wharmby and S.-A. El-Hamansy, in Proc. 6th Int’l. Symp. Sci. Technol. Light Sources (Budapest, 1992). P. 26.
2. J. Schlejen, in Proc. 6th Int’l. Symp. Sci. Technol. Light Sources (Budapest, 1992). P. 307.
3. V. A. Godyak and J. Shaffer, in Proc. 8th Int’l Symp. Sci. Technol. Light Sources (Greifswald, 1998). P. 14.
4. M. V. Isupov, S. V. Krotov, A. Y. Litvintsev, et al., Svetotekhnika, No, 5, 37 (2007).
5. O. A. Popov, Tech. Phys. 77 (6), 74 (2007).
6. O. A. Popov and S. A. Svitnev. Svetotekhnika, No. 3, 63 (2010).
7. F. V. Karmazinov, S. V. Kostyuchenko, N. N. Kudryavtsev, et al., Ultraviolet Technologies in the Contemporary World (Intellect, Dolgoprudny, 2012) [in Russian].
8. R. B. Piejak, V. A. Godyak, and B. M. Alexandrovich, Plasma Sources Sci. Technol. 1 (3), 179 (1992).
9. O. A. Popov and J. Maya, Plasma Sources Sci. Technol. 9 (3), 227 (2000).
10. R. B. Piejak., V. A. Godyak, and B. M. Alexandrovich, J. Appl. Phys. 89 (7), 3590 (2001).
11. V. A. Godyak, R. B. Piejak R., and B. M. Alexandrovich, in Proc. 9th Int. Symp. Sci. Technol. Light Sources (Ithaca, 2001). P. 157.
12. S. A. Svitnev and O. A. Popov, Vestnik MPEI, No. 3, 110 (2012).
13. G. N. Rokhlin. Discharge Light Sources (Energoatomizdat, Moscow, 1991) [in Russian].
14. Y. F. Kalyazin, A. M. Kokinov, and M. A. Mal’kov, Svetotekhnika, No. 3, 4 (2005).
