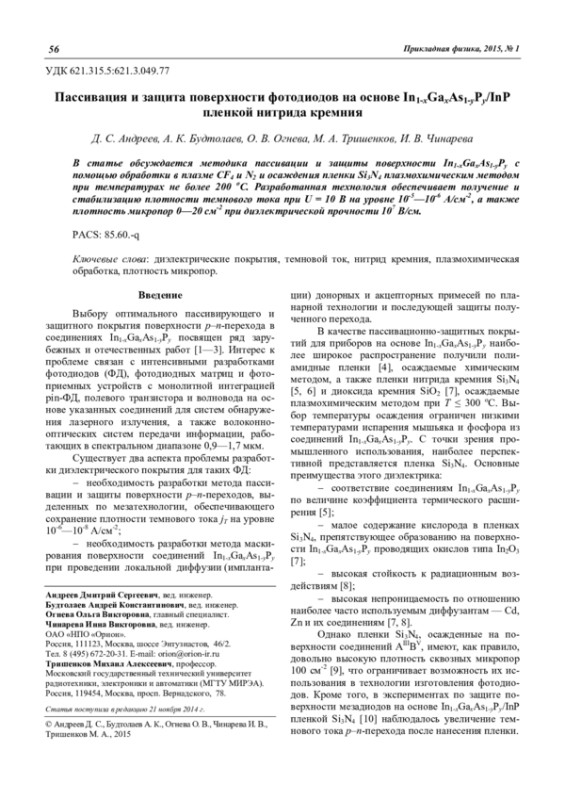

В статье обсуждается методика пассивации и защиты поверхности In1-xGaxAs1-yPy с помощью обработки в плазме СF4 и N2 и осаждения пленки Si3N4 плазмохимическим методом при температурах не более 200 оС. Разработанная технология обеспечивает получение и стабилизацию плотности темнового тока при U = 10 B на уровне 10-5—10-6 А/см-2, а также плотность микропор 0—20 см-2 при диэлектрической прочности 107 В/см.
The article considers the method of In1-xGaxAs1-yPy surface passivation and protection by its treatment in CF4 and N2 plasma and Si3N4 film deposition using the plasma-chemical method at temperatures not exceeding 200 оC. The technology developed provides for obtaining and stabilization of dark current density at U = 10 V at the level of 10-5—10-6 A/cm-2, as well as 0—20 cm-2 density of microvoids with 107 V/cm dielectric strength.
Идентификаторы и классификаторы
- SCI
- Физика
- eLIBRARY ID
- 22932603
Разработана технология пассивации и защиты поверхности меза-ФД на основе гетероструктур In1-xGaxAs1-yPy/InP, включающая обработку поверхности в плазме CF4, отжиг в вакууме, обработку в плазме N2 с последующим осаждением пленки Si3N4 при температуре не более 200 оС плазмохимическим методом. Технология обеспечивает получение и стабилизацию плотности темнового тока при U = 10 B на уровне 10-5—10-6 А/см-2.
Одновременно разработана методика получения пленки Si3N4 на поверхности In1-xGaxAs1-yPy с плотностью микропор 0—20 см-2 при диэлектрической прочности 107 В/см, перспективной для использования в качестве маскирующего покрытия при изготовлении ФД на основе указанных структур.
Список литературы
1. Андреев Д. С., Гришина Т. Н., Залетаев Н. Б. и др. // Прикладная физика. 2012. № 4. С. 86.
2. Болтарь К. О., Лопухин А. А., Чинарева И. В. и др. // Прикладная физика. 2013. № 5. С. 10.
3. Андреев Д. С., Болтарь К. О., Власов П. В. и др. // Прикладная физика. 2014. № 1. С. 47.
4. Kuhara Y., Terauchi H., Nishizawa H. // Journal of Lightwave Technology. 1986. V. LT-4. No. 7. P. 933.
5. Susa N., Kanbe H., Ando H., Ohmachi Y. // Japanese Journal of Applied Physics. 1980. V. 19. No. 11. P. L675.
6. Burrus C., Dentai A., Lee T. // Electronics Letters. 1979. V. 15. No. 20. P. 655.
7. Antell G. // Electronics Letters. 1984. V. 20. No. 22. P. 919.
8. Пичугин И. Г., Таиров Ю. М. Технология полупроводниковых приборов. — М.: Высшая школа. 1984.
9. Chang R. // J. Vac. Sci. Technol. 1983. V. B1. No. 4. P. 935.
10. Андреев В. М., Гореленок А. Т., Жингарев М. З. и др. // Физика и техника полупроводников. 1985. Т. 19. № 4. С. 668.
11. Андреев Д. С., Будтолаева А. К., Огнева О. В и др. // Прикладная физика. 2014. № 3. С. 79.
12. Андреев Д. С., Гришина Т. Н., Мищенкова Т. Н. и др. // Прикладная физика. 2014. № 4. С. 90.
13. Данилин Б. С. // Электронная техника. Сер. Материалы. 1983. № 9 (182) С. 3.
14. Абрамов А. А., Киселева Т. В., Прокофьев А. В. и др. // Вопросы оборонной техники. 1987. Сер. 11. № 3 (109). С. 46.
15. Агаларзаде П. С., Петрин А. И., Изидинов С. О. Основы конструирования и технологии обработки поверхности p–n-перехода. — М.: Сов. радио. 1978.
16. Bayraktaroglu B. // Japanese Journal of Applied Physics. 1981. V. 52. No. 5. P. 3515.
17. Абрамов А. А., Борискина Л. В., Бояринцев П. К. и др. // Вопросы оборонной техники. 1985. Сер. 11. № 4. С. 24.
18. Capasso F., Williams G. // Journal of Electrochemical Society. 1982. V. 129. No. 4. P. 821.
19. Cardona M., Shaklee K., Pollak F. // Physical Revue. 1967. V. 154. No. 3. P. 696.
1. D. S. Andreev, T. N. Grishina, N. B. Zaletaev, et al., Prikladnaya Fizika, No. 4, 86 (2012).
2. K. O. Boltar, A. A. Lopukhin, I. V. Chinareva, et al., Prikladnaya Fizika, No. 5, 10 (2013).
3. D. S. Andreev, K. O. Boltar, P. V. Vlasov, et al., Prikladnaya Fizika, No. 1, 47 (2014).
4. Y. Kuhara, H. Terauchi, and H. Nishizawa, Journal of Lightwave Technology LT-4, 933 (1986).
5. N. Susa, H. Kanbe, H. Ando, et al., Japanese Journal of Applied Physics 19, L675 (1980).
6. C. Burrus, A. Dentai, and T. Lee, Electronics Letters 15, 655 (1979).
7. G. Antell, Electronics Letters 20, 919 (1984).
8. I. G. Pichugin and Yu. M. Tairov, Technology of Semiconductor Devices (Vysshaya Shkola, Moscow, 1984) [in Russian].
9. R. Chang, J. Vac. Sci. Technol. B1, 935 (1983).
10. V. M. Andreev, A. T. Gorelenok, M. Z. Zhigarev, et al., Semiconductors 19, 668 (1985).
11. D. S. Andreev, A. K. Budtolaeva, O. V. Ogneva, et al., Prikladnaya Fizika, No. 3, 79 (2014)..
12. D. S. Andreev, T. N. Grishina, T. N. Mishchenkova, et al., Prikladnaya Fizika, No. 4, 90 (2014).
13. B. S. Danilin, Elektronnaya Technika. Ser. Materials, No. 9 (182), 3 (1983).
14. A. A. Abramov, T. V. Kiseleva, A. V. Prokof’ev, et al., Voprosy Oboron. Tekhn., Ser. 11, No. 3 (109). 46 (1987).
15. P. S. Agalaparzade, A. I. Petrin, and S. O. Izidinov, Foundation of Designing and Technology for Treatment of Surface of the p–n-Junction (Sov. Radio, Moscow, 1978) [in Russian].
16. B. Bayraktaroglu, Japanese Journal of Applied Physics 52, 3515 (1981).
17. A. A. Abramov, L. V. Boriskina, P. K. Boyarintsev, et al., Voprosy Oboron. Tekhn., Ser. 11, No. 4, 46 (1985).
18. F. Capasso and G. Williams, Journal of Electrochemical Society 129, 821 (1982).
19. M. Cardona, K. Shaklee, and F. Pollak, Physical Revue 154, 696 (1967).
