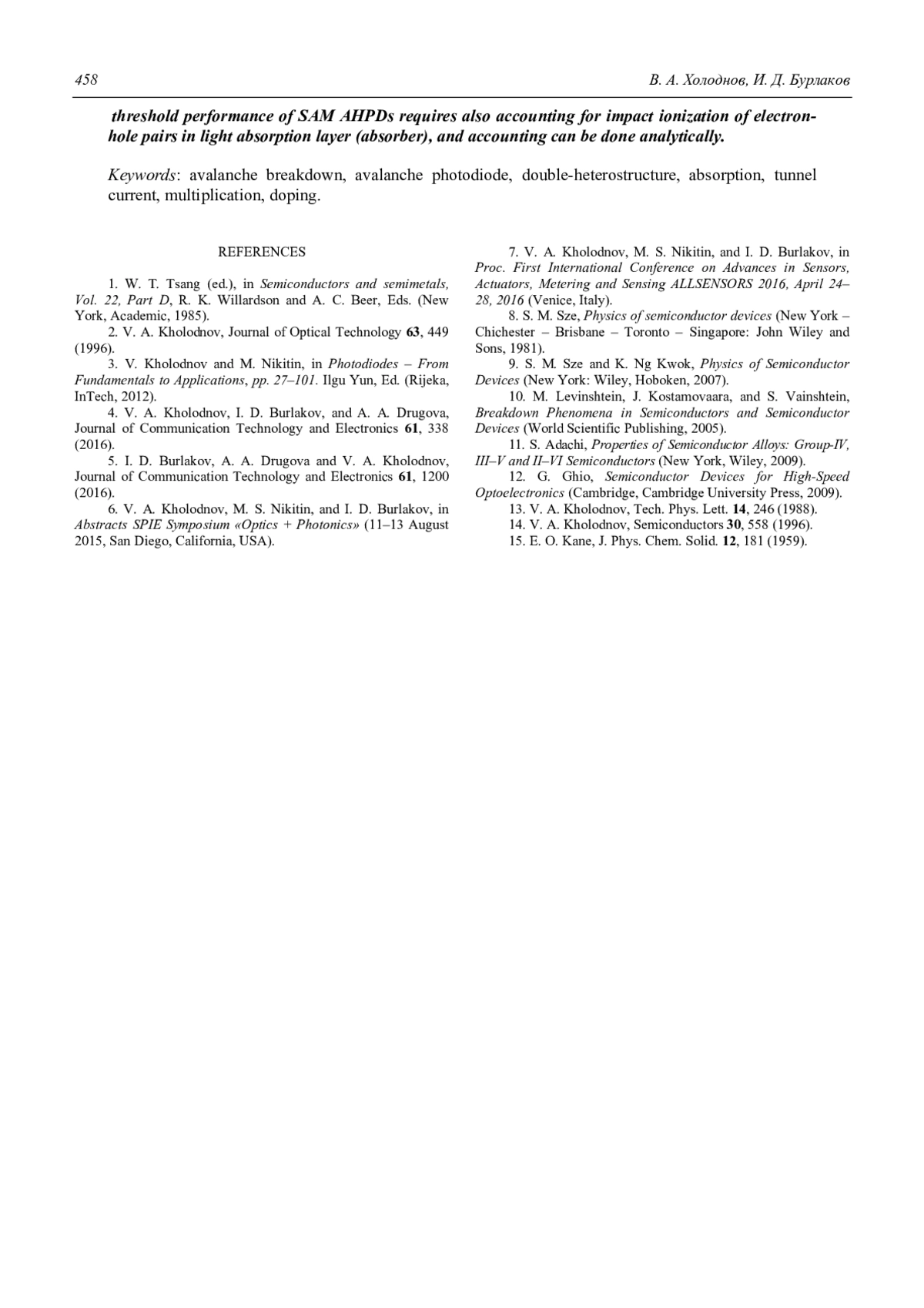

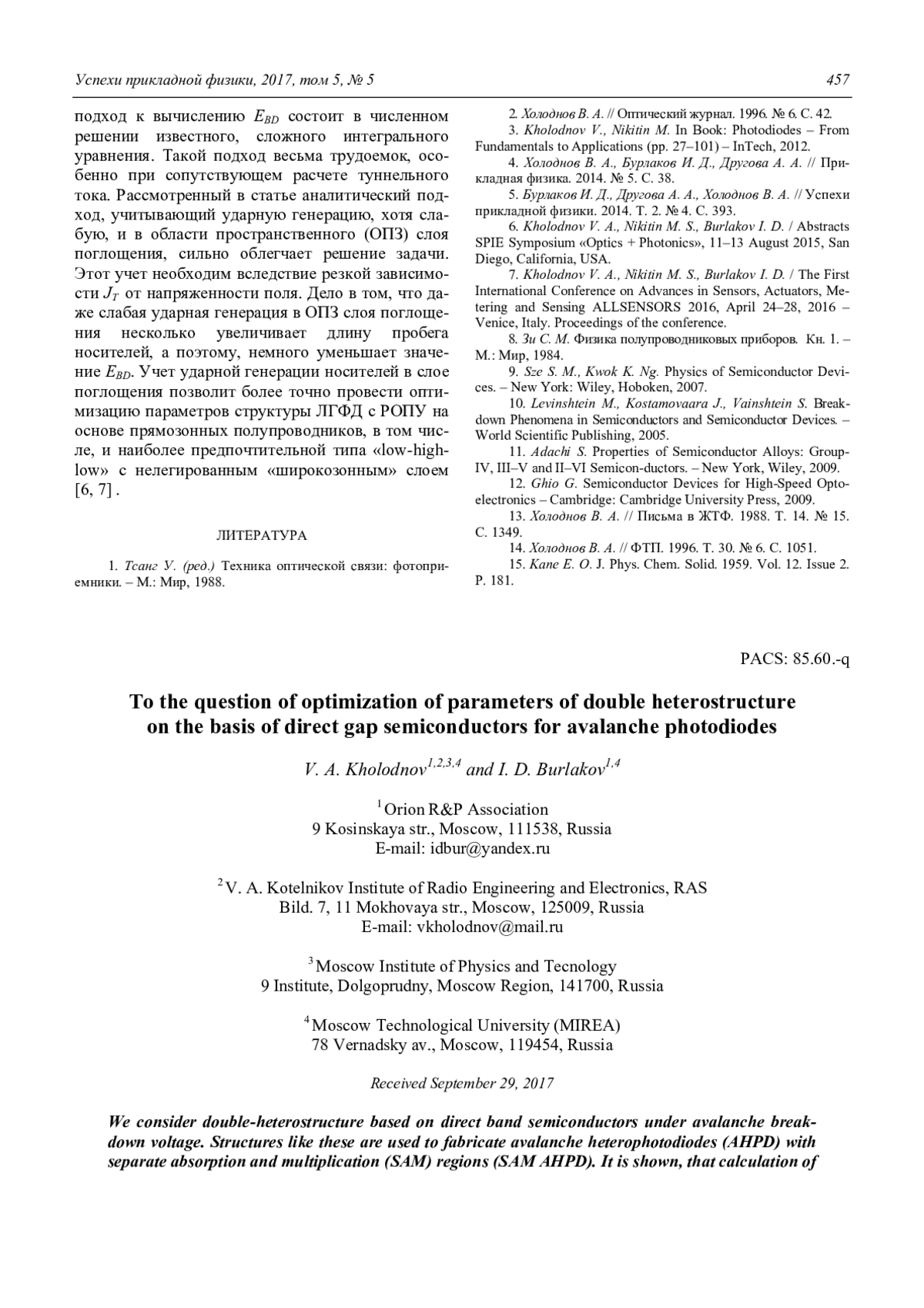

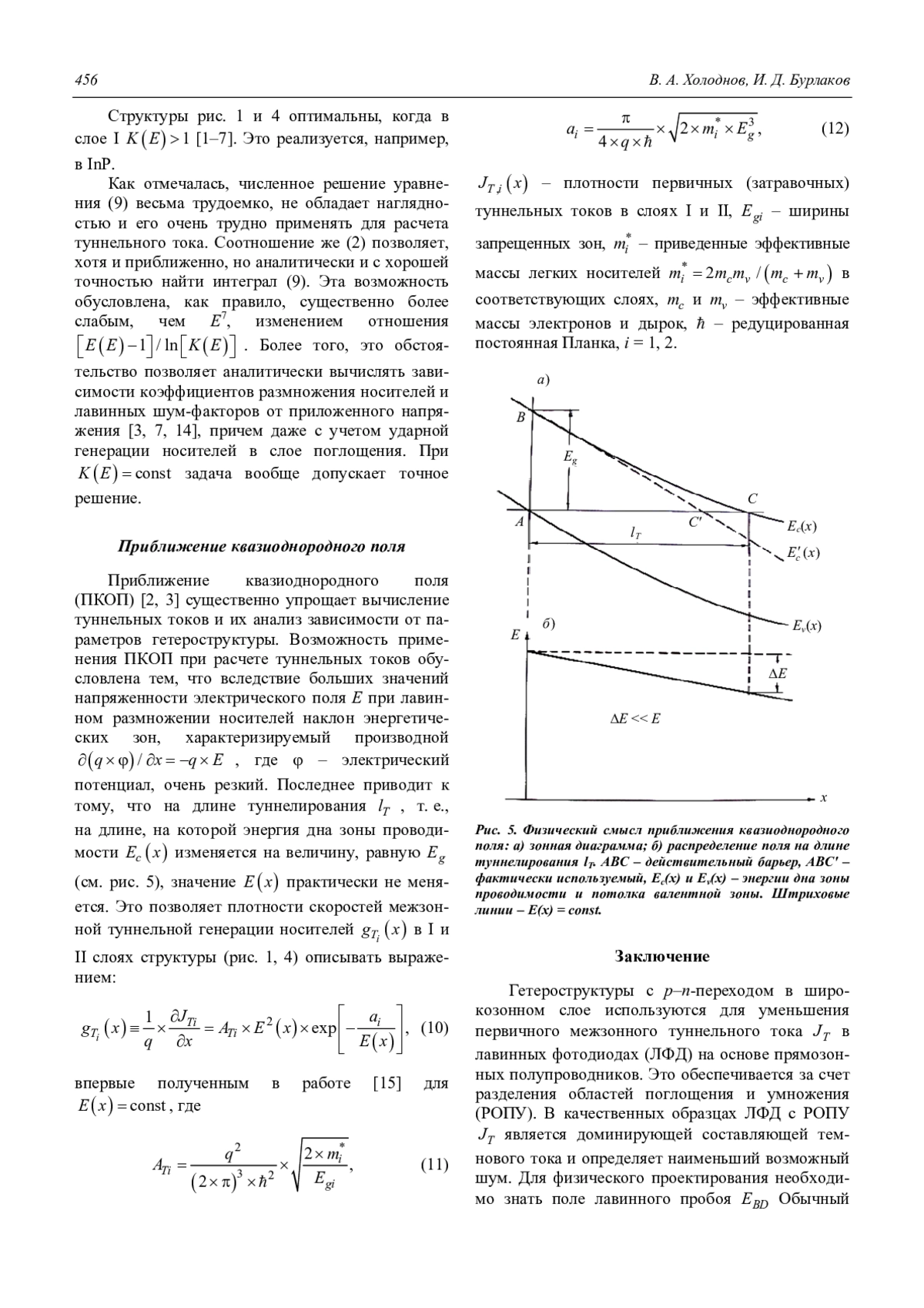

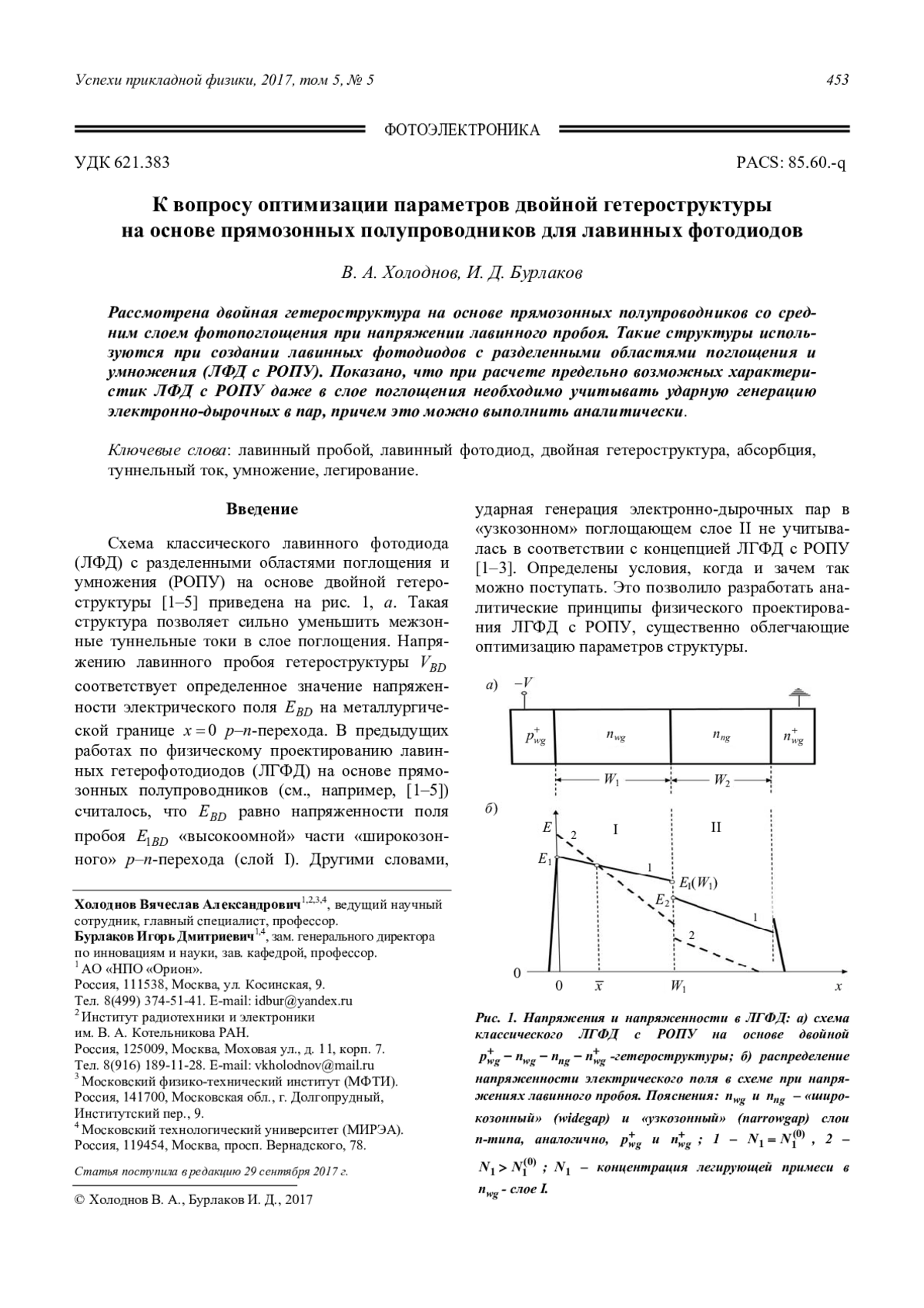

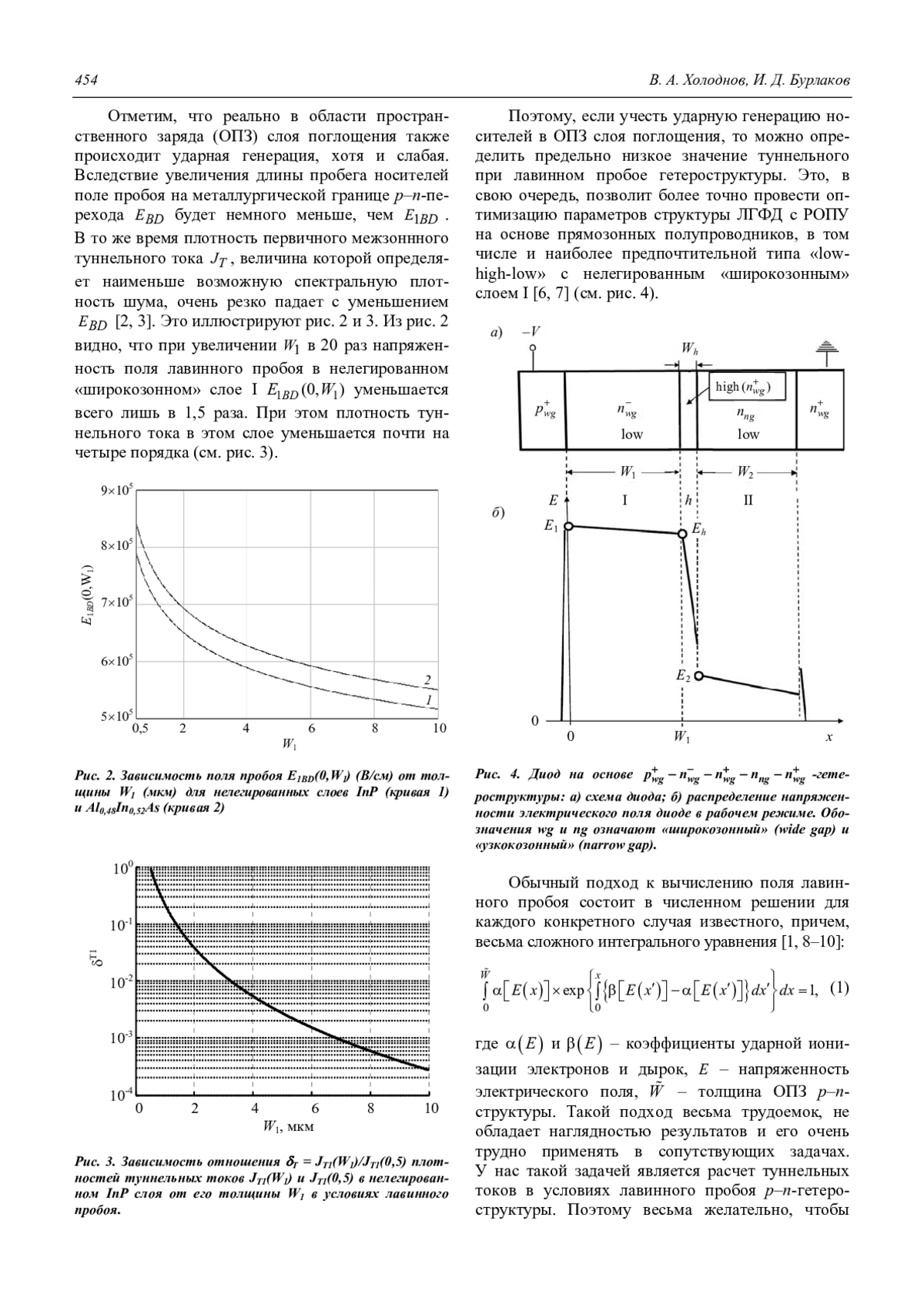

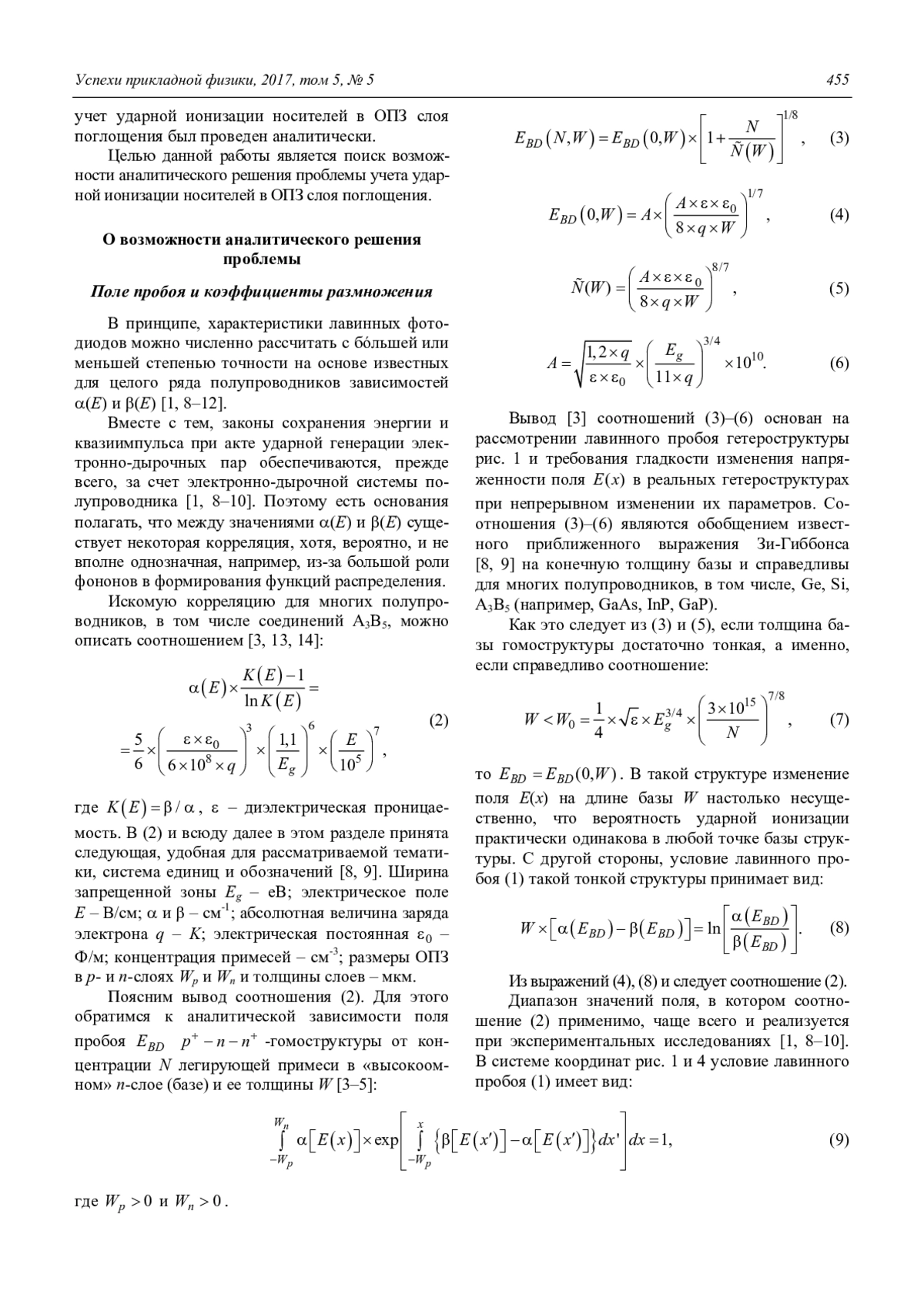

Статья: К вопросу оптимизации параметров двойной гетероструктуры на основе прямозонных полупроводников для лавинных фотодиодов (2017)

Проведено сравнение электрофизических и фотоэлектрических параметров малоразмерных многоплощадочных планарных фотодиодов из антимонида индия с кристаллами, изготовленными в рамках единой партии по четырём вариантам технологии: базовой с применением имплантации ионов бериллия и трём другим на основе базовой технологии, отличающимся уменьшенными значениями энергии, дозы имплантации и методом постимплантационного отжига. Показана перспективность применения фотонного отжига в сочетании с измененными режимами имплантации в базовой технологии. Это позволяет уменьшить число технологических операций и исключить применение токсичного моносилана и взрывоопасного водорода при выигрыше характеристик фотодиодов по интегральной токовой чувствительности на ~ 8 % и удельной обнаружительной способности на ~ 4 %.

Обзор посвящен анализу преимуществ и недостатков существующих реактивных методов осаждения пленок оксида титана. Особое внимание уделено традиционным методам – магнетронному распылению в атмосфере активных газов и вакуумно-дуговому осаждению, а также обсуждаются возможности реактивного электронно-лучевого испарения, в том числе альтернативного электронно-лучевого испарения титана в форвакууме (1–15 Па) в атмосфере кислорода с последующим осаждением паров на подложку. Показано, что к преимуществам электронно-лучевого испарения в форвакууме следует отнести простоту реализации и возможность получения стехиометрических пленок TiO2, причем при более высокой скорости осаждения и меньшем энергопотреблении.

Представлено обсуждение новой формы разряда, возбуждаемого пучком микроволн в газах высокого (вплоть до атмосферного и выше) давления как в свободном пространстве, так и в замкнутой камере. Впервые для осуществления такого разряда использовался мощный гиротрон с параметрами импульсного излучения: мощность импульса 200  P  600 кВт, длительность импульса 0,5 мс    20 мс и длина волны  = 0,4 см. В глубоко подпороговых условиях в свободном пространстве в воздухе атмосферного давления плазменный столб длиной L = 50 см возбуждался микроволновым пучком, формируемым квазиоптической системой зеркал. При применении гиротрона с указанными параметрами принципиально возможна генерация плазменного столба, достигающего нескольких метров в длину. Исследованы параметры и структура плазменного образования, позволяющие отнести его к категории открытого и ранее описанного в ИОФ РАН СНС самоподдерживающегося– несамостоятельного разряда. В качестве одного из возможных актуальных приложений разряда рассматривается плазмохимическая очистка городской воздушной среды от экологически опасных примесей.
