Статья: Aдмиттанс МДП-структур на основе МЛЭ Hg1-xCdxTe (x = 0,21–0,23) в широком диапазоне температур (2017)

Читать

Статья Литература Выпуск Статистика Издательство

Читать онлайн

Рассмотрены особенности электрофизических свойств n(p)-Hg1-xCdxTe (x = 0,21–0,23) с диэлектриками Al2O3 или SiO2/Si3N4. Пленки HgCdTe были выращены методом молекулярнолучевой эпитаксии на подложках из GaAs(013) и Si (013). Обсуждены возможности определения основных параметров МДП-структур на основе n(p)-Hg1-xCdxTe (x = 0,21–0,23) с варизонным слоем и без варизонного слоя из адмиттанса структур, измеренного в широком диапазоне температур и частот.

The peculiarities of the electrical properties of n(p)-Hg1-xCdxTe (x = 0.21–0.23) with the Al2O3 or SiO2/Si3N4 insulator were considered. The HgCdTe films were grown by molecular beam epitaxy on substrates of GaAs (013) and Si (013). The possibilities of determining the main parameters of the MIS structures based on n(p)-Hg1-xCdxTe (x = 0.21–0.23) with and without graded-gap layers from admittance measurements in wide temperature and frequency ranges were discussed.

Ключевые фразы: МДП-структура, HgCdTe, молекулярно-лучевая эпитаксия, альтернативные подложки, адмиттанс, варизонный слой

Автор (ы): Войцеховский Александр Васильевич, Кульчицкий Николай Александрович, Несмелов Сергей Николаевич, Дзядух Станислав Михайлович

Журнал: УСПЕХИ ПРИКЛАДНОЙ ФИЗИКИ

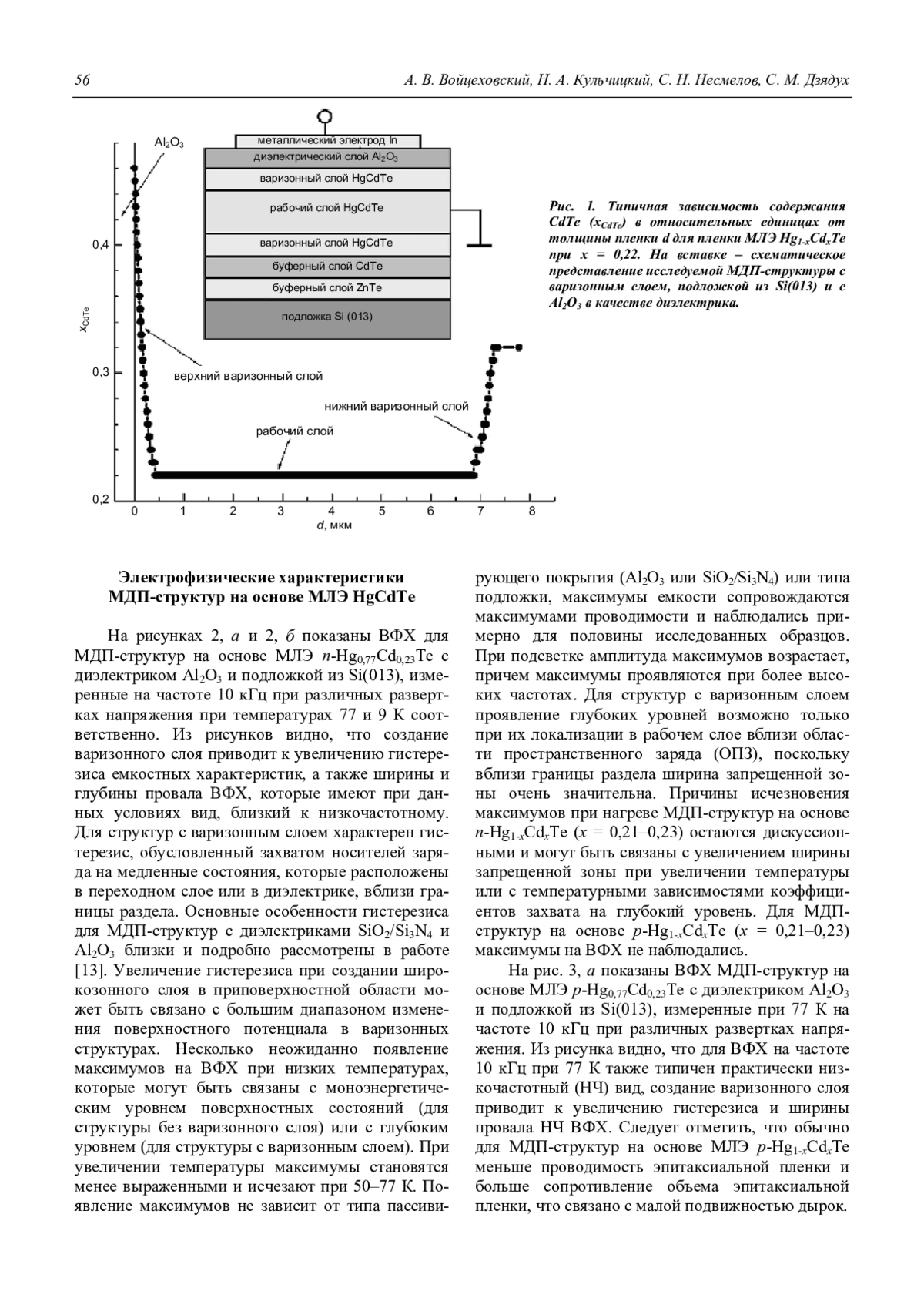

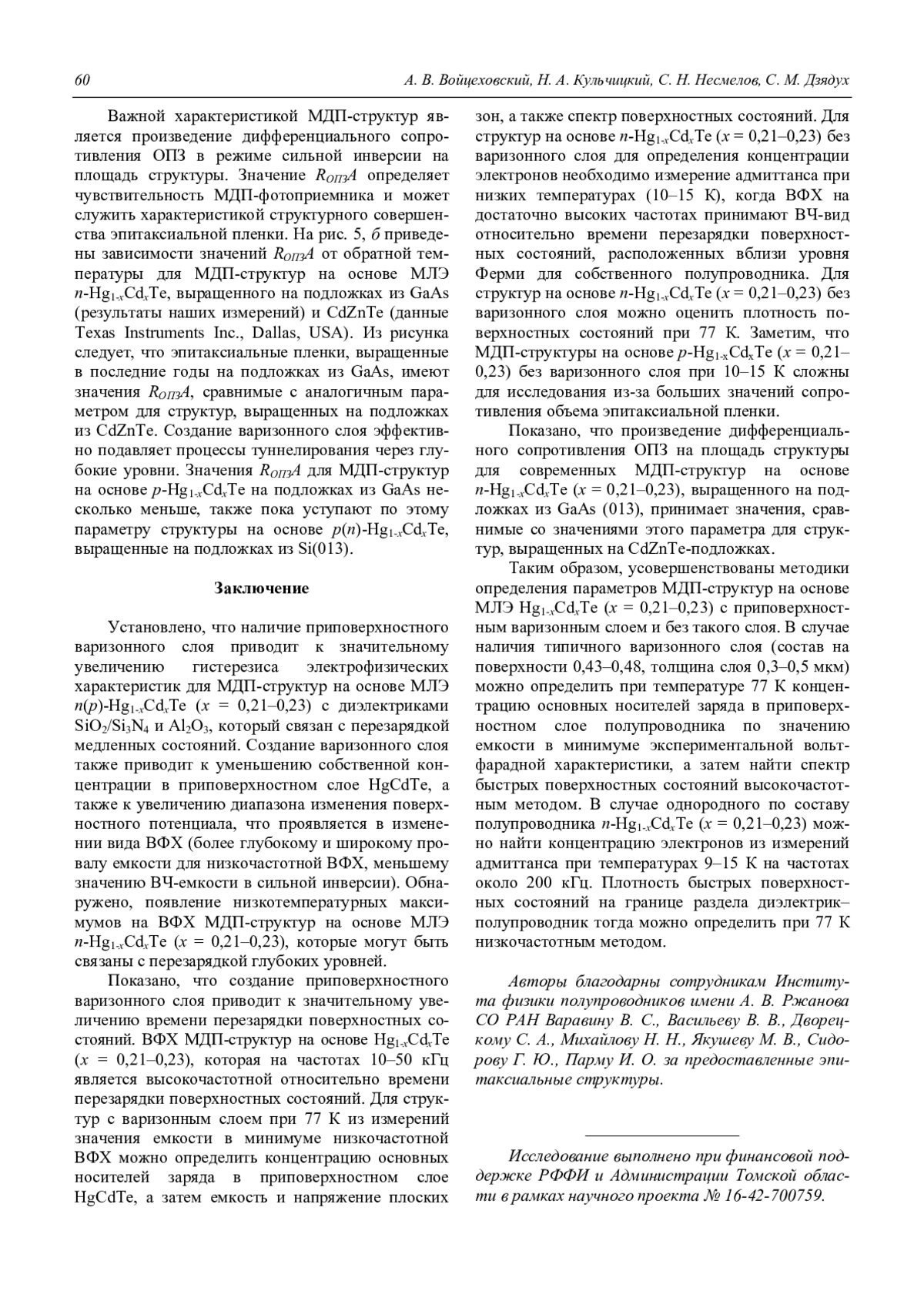

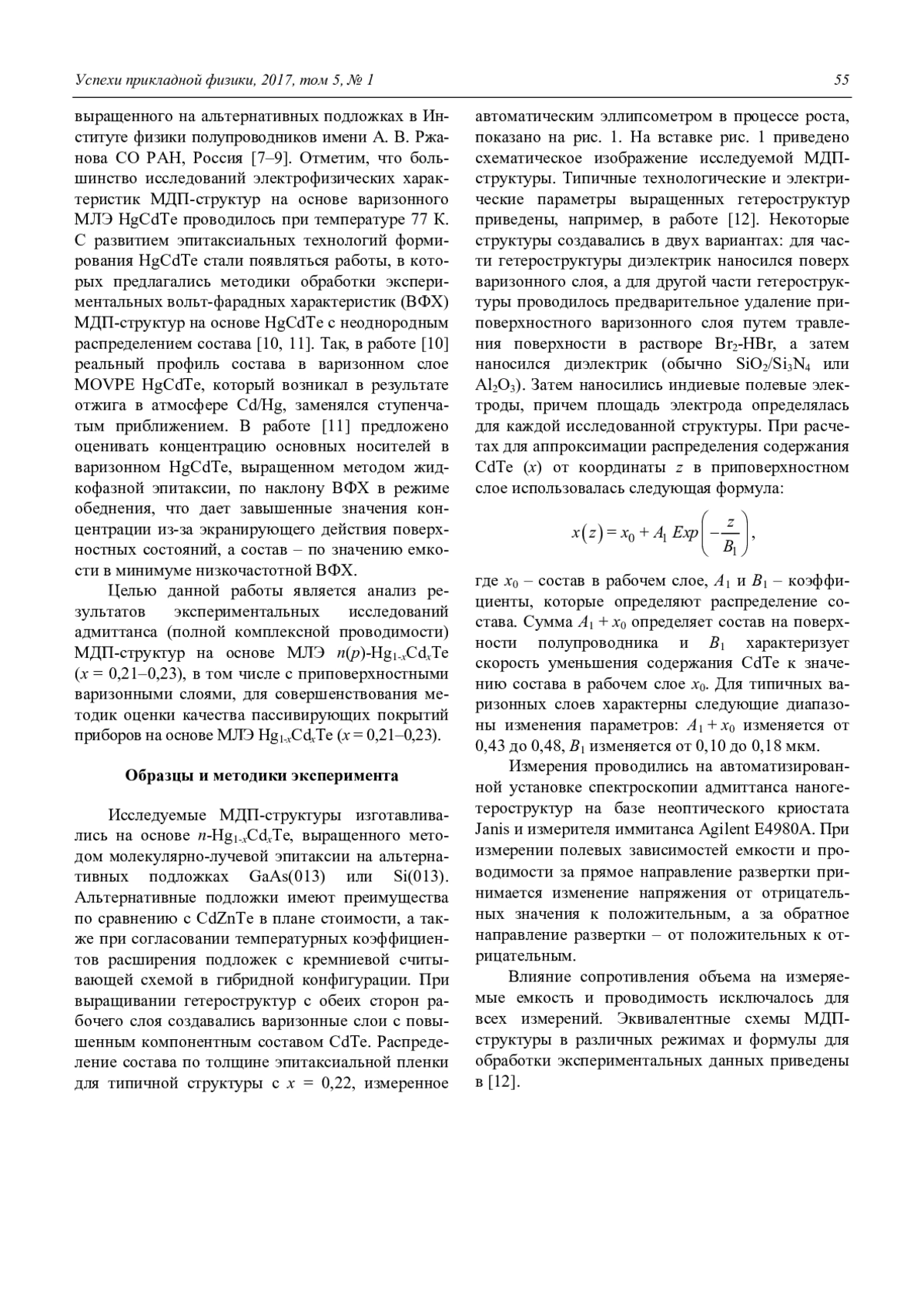

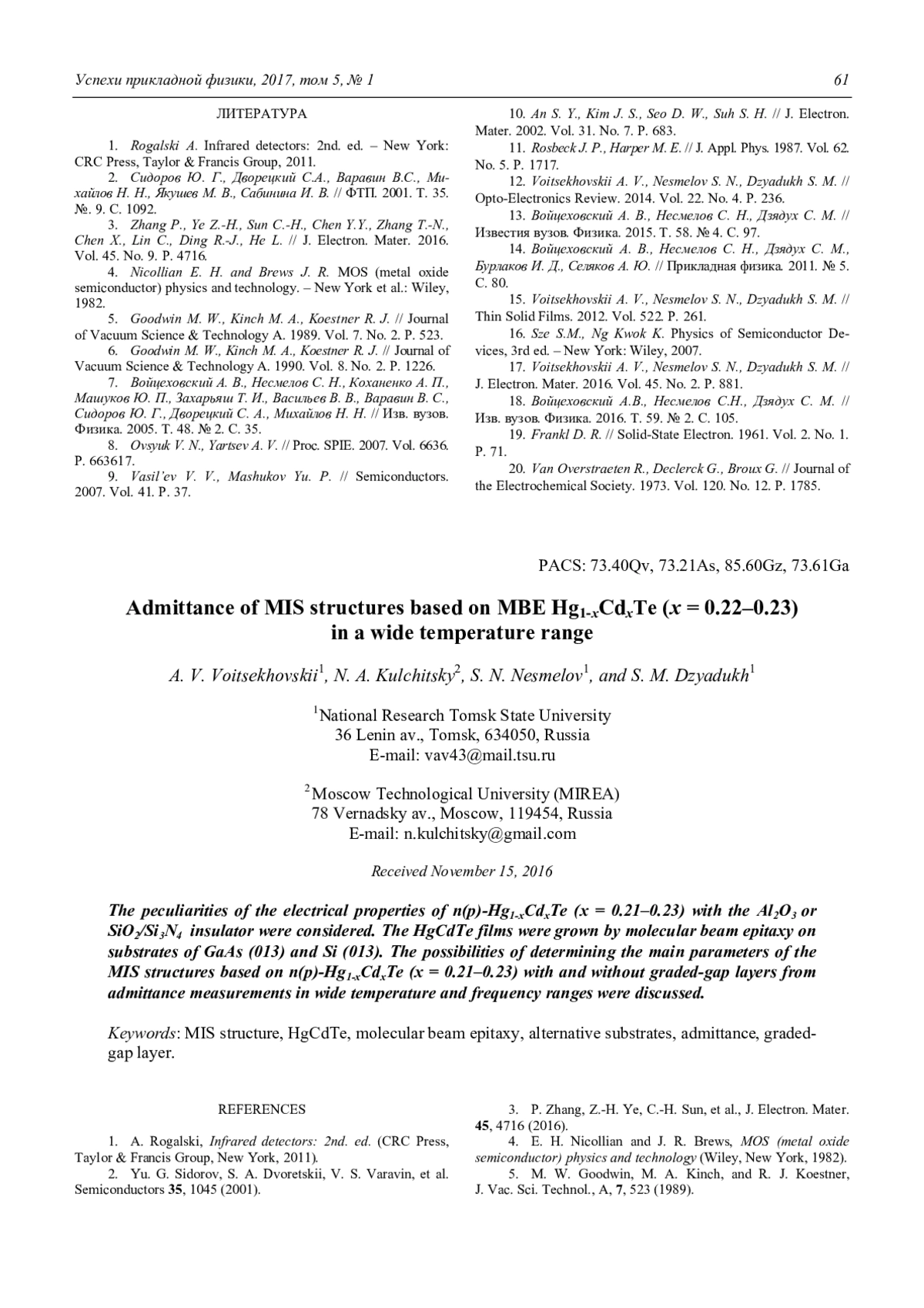

Предпросмотр статьи

Идентификаторы и классификаторы

SCI: Физика
УДК: 621.315.592. Полупроводники
eLIBRARY ID: 28409427

Для цитирования:

ВОЙЦЕХОВСКИЙ А. В., КУЛЬЧИЦКИЙ Н. А., НЕСМЕЛОВ С. Н., ДЗЯДУХ С. М. AДМИТТАНС МДП-СТРУКТУР НА ОСНОВЕ МЛЭ HG1-XCDXTE (X = 0,21–0,23) В ШИРОКОМ ДИАПАЗОНЕ ТЕМПЕРАТУР // УСПЕХИ ПРИКЛАДНОЙ ФИЗИКИ. 2017. ТОМ 5, №1

Текстовый фрагмент статьи

Установлено, что наличие приповерхностного варизонного слоя приводит к значительному увеличению гистерезиса электрофизических характеристик для МДП-структур на основе МЛЭ n(p)-Hg1-xCdxTe (x = 0,21–0,23) с диэлектриками SiO2/Si3N4 и Al2O3, который связан с перезарядкой медленных состояний. Создание варизонного слоя также приводит к уменьшению собственной концентрации в приповерхностном слое HgCdTe, а также к увеличению диапазона изменения поверхностного потенциала, что проявляется в изменении вида ВФХ (более глубокому и широкому провалу емкости для низкочастотной ВФХ, меньшему значению ВЧ-емкости в сильной инверсии). Обнаружено, появление низкотемпературных максимумов на ВФХ МДП-структур на основе МЛЭ n-Hg1-xCdxTe (x = 0,21–0,23), которые могут быть связаны с перезарядкой глубоких уровней.

Показано, что создание приповерхностного варизонного слоя приводит к значительному увеличению времени перезарядки поверхностных состояний. ВФХ МДП-структур на основе Hg1-xCdxTe (x = 0,21–0,23), которая на частотах 10–50 кГц является высокочастотной относительно времени перезарядки поверхностных состояний. Для структур с варизонным слоем при 77 К из измерений значения емкости в минимуме низкочастотной ВФХ можно определить концентрацию основных носителей заряда в приповерхностном слое HgCdTe, а затем емкость и напряжение плоских зон, а также спектр поверхностных состояний. Для структур на основе n-Hg1-xCdxTe (x = 0,21–0,23) без варизонного слоя для определения концентрации электронов необходимо измерение адмиттанса при низких температурах (10–15 К), когда ВФХ на достаточно высоких частотах принимают ВЧ-вид относительно времени перезарядки поверхностных состояний, расположенных вблизи уровня Ферми для собственного полупроводника. Для структур на основе n-Hg1-xCdxTe (x = 0,21–0,23) без варизонного слоя можно оценить плотность поверхностных состояний при 77 К. Заметим, что МДП-структуры на основе p-Hg1-xCdxTe (x = 0,21– 0,23) без варизонного слоя при 10–15 К сложны для исследования из-за больших значений сопротивления объема эпитаксиальной пленки.

Показано, что произведение дифференциального сопротивления ОПЗ на площадь структуры для современных МДП-структур на основе n-Hg1-xCdxTe (x = 0,21–0,23), выращенного на подложках из GaAs (013), принимает значения, сравнимые со значениями этого параметра для структур, выращенных на CdZnTe-подложках.

Таким образом, усовершенствованы методики определения параметров МДП-структур на основе МЛЭ Hg1-xCdxTe (x = 0,21–0,23) с приповерхностным варизонным слоем и без такого слоя. В случае наличия типичного варизонного слоя (состав на поверхности 0,43–0,48, толщина слоя 0,3–0,5 мкм) можно определить при температуре 77 К концентрацию основных носителей заряда в приповерхностном слое полупроводника по значению емкости в минимуме экспериментальной вольтфарадной характеристики, а затем найти спектр быстрых поверхностных состояний высокочастотным методом. В случае однородного по составу полупроводника n-Hg1-xCdxTe (x = 0,21–0,23) можно найти концентрацию электронов из измерений адмиттанса при температурах 9–15 К на частотах около 200 кГц. Плотность быстрых поверхностных состояний на границе раздела диэлектрик– полупроводник тогда можно определить при 77 К низкочастотным методом.

Моя история просмотров (10)

01. Статья: ВОЗМОЖНОСТЬ ИСПОЛЬЗОВАНИЯ НАТУРАЛЬНЫХ РАСТИТЕЛЬНЫХ ЭКСТРАКТОВ В ПРОДУКТАХ ЗДОРОВОГО ПИТАНИЯ

02. Статья: КРИМИНАЛИСТИЧЕСКАЯ СИСТЕМАТИКА КОРРУПЦИОННЫХ ПРЕСТУПЛЕНИЙ

03. Статья: РАЙОННЫЙ ПИОНЕРСКИЙ ШТАБ «КОМИССАРЫ»: ИСТОРИЯ СОЗДАНИЯ И ЭТАПЫ РАЗВИТИЯ

04. Статья: Коллекция кирпичей в собрании Государственного научноисследовательского музея архитектуры имени А. В. Щусева

05. Статья: КРИТЕРИАЛЬНЫЙ АНАЛИЗ ОПРЕДЕЛЕНИЯ ВОЗМОЖНЫХ НАПРАВЛЕНИЙ ЭФФЕКТИВНОГО ИСПОЛЬЗОВАНИЯ ГАЗОВ С УСТАНОВКИ ЗАМЕДЛЕННОГО КОКСОВАНИЯ

06. Статья: ПОВЫШЕНИЕ ЭФФЕКТИВНОСТИ ИСХОДОВ ВНУТРИМАТОЧНОЙ ХИРУРГИИ С ИСПОЛЬЗОВАНИЕМ СОВРЕМЕННЫХ ПРОТИВОСПАЕЧНЫХ БАРЬЕРОВ

07. Статья: ДВЕСТИ ЛЕТ ГРИБОЕДОВСКОГО ИНТЕРТЕКСТА

08. Статья: ЭФФЕКТИВНОСТЬ ЛУЧЕВОЙ ДИАГНОСТИКИ В СКРИНИНГЕ РАКА МОЛОЧНОЙ ЖЕЛЕЗЫ (клинический случай)

09. Статья: КОРПОРАТИВНАЯ СОЦИАЛЬНАЯ ОТВЕТСТВЕННОСТЬ КАК ИНТЕГРАЛЬНАЯ СОСТАВЛЯЮЩАЯ РОССИЙСКОГО БИЗНЕСА

10. Статья: К ВОПРОСУ ЭКСПЕРИМЕНТАЛЬНОГО ОПРЕДЕЛЕНИЯ ГРАНИЦЫ ЗОНЫ ГАЗОВОГО ДРЕНИРОВАНИЯ УГОЛЬНОГО ПЛАСТА

Список литературы

1. Rogalski A. Infrared detectors: 2nd. ed. – New York: CRC Press, Taylor & Francis Group, 2011.
2. Сидоров Ю. Г., Дворецкий С.А., Варавин В.С., Михайлов Н. Н., Якушев М. В., Сабинина И. В. // ФТП. 2001. Т. 35. №. 9. С. 1092.
3. Zhang P., Ye Z.-H., Sun C.-H., Chen Y.Y., Zhang T.-N., Chen X., Lin C., Ding R.-J., He L. // J. Electron. Mater. 2016. Vol. 45. No. 9. P. 4716.
4. Nicollian E. H. and Brews J. R. MOS (metal oxide semiconductor) physics and technology. – New York et al.: Wiley, 1982.
5. Goodwin M. W., Kinch M. A., Koestner R. J. // Journal of Vacuum Science & Technology A. 1989. Vol. 7. No. 2. P. 523.
6. Goodwin M. W., Kinch M. A., Koestner R. J. // Journal of Vacuum Science & Technology A. 1990. Vol. 8. No. 2. P. 1226.
7. Войцеховский А. В., Несмелов С. Н., Коханенко А. П., Машуков Ю. П., Захарьяш Т. И., Васильев В. В., Варавин В. С., Сидоров Ю. Г., Дворецкий С. А., Михайлов Н. Н. // Изв. вузов. Физика. 2005. Т. 48. № 2. С. 35.
8. Ovsyuk V. N., Yartsev A. V. // Proc. SPIE. 2007. Vol. 6636. P. 663617.
9. Vasil’ev V. V., Mashukov Yu. P. // Semiconductors. 2007. Vol. 41. P. 37.
10. An S. Y., Kim J. S., Seo D. W., Suh S. H. // J. Electron. Mater. 2002. Vol. 31. No. 7. P. 683.
11. Rosbeck J. P., Harper M. E. // J. Appl. Phys. 1987. Vol. 62. No. 5. P. 1717.
12. Voitsekhovskii A. V., Nesmelov S. N., Dzyadukh S. М. // Opto-Electronics Review. 2014. Vol. 22. No. 4. P. 236.
13. Войцеховский А. В., Несмелов С. Н., Дзядух С. М. // Известия вузов. Физика. 2015. Т. 58. № 4. С. 97.
14. Войцеховский А. В., Несмелов С. Н., Дзядух С. М., Бурлаков И. Д., Селяков А. Ю. // Прикладная физика. 2011. № 5. С. 80.
15. Voitsekhovskii A. V., Nesmelov S. N., Dzyadukh S. M. // Thin Solid Films. 2012. Vol. 522. P. 261.
16. Sze S.M., Ng Kwok K. Physics of Semiconductor Devices, 3rd ed. – New York: Wiley, 2007.
17. Voitsekhovskii A. V., Nesmelov S. N., Dzyadukh S. М. // J. Electron. Mater. 2016. Vol. 45. No. 2. P. 881.
18. Войцеховский А.В., Несмелов С.Н., Дзядух С. М. // Изв. вузов. Физика. 2016. Т. 59. № 2. С. 105.
19. Frankl D. R. // Solid-State Electron. 1961. Vol. 2. No. 1. P. 71.
20. Van Overstraeten R., Declerck G., Broux G. // Journal of the Electrochemical Society. 1973. Vol. 120. No. 12. P. 1785.

1. A. Rogalski, Infrared detectors: 2nd. ed. (CRC Press, Taylor & Francis Group, New York, 2011).
2. Yu. G. Sidorov, S. A. Dvoretskii, V. S. Varavin, et al. Semiconductors 35, 1045 (2001).
3. P. Zhang, Z.-H. Ye, C.-H. Sun, et al., J. Electron. Mater. 45, 4716 (2016).
4. E. H. Nicollian and J. R. Brews, MOS (metal oxide semiconductor) physics and technology (Wiley, New York, 1982).
5. M. W. Goodwin, M. A. Kinch, and R. J. Koestner, J. Vac. Sci. Technol., A, 7, 523 (1989).
6. M. W. Goodwin, M. A. Kinch, and R. J. Koestner, J. Vac. Sci. Technol., A, 8, 1226 (1990).
7. A. V. Voitsekhovskii, S. N. Nesmelov, A. P. Kokhanenko, et al., Russ. Phys. J. 48, 143 (2005).
8. V. N. Ovsyuk and A. V. Yartsev, Proc. SPIE. 6636, 663617 (2007).
9. V. V. Vasil’ev and Yu. P. Mashukov, Semiconductors 41, 37 (2007).
10. S. Y. An, J. S. Kim, D. W. Seo, et al., J. Electron. Mater. 31, 683 (2002).
11. J. P. Rosbeck and M. E. Harper, J. Appl. Phys. 62, 1717 (1987).
12. A. V. Voitsekhovskii, S. N. Nesmelov, and S. M. Dzyadukh, Opto-Electron. Rev. 22, 236 (2014).
13. A. V. Voitsekhovskii, S. N. Nesmelov, and S. M. Dzyadukh, Russ. Phys. J. 58, 540 (2015).
14. A. V. Voitsekhovskii, S. N. Nesmelov, S. M. Dzyadukh, et al., Prikl. Fiz., No. 5, 80 (2011)
15. A. V. Voitsekhovskii, S. N. Nesmelov, and S. M. Dzyadukh, Thin Solid Films. 522, 261 (2012).
16. S. M. Sze, Ng Kwok K. Physics of Semiconductor Devices: 3rd ed. (New York: Wiley, 2007).
17. A. V. Voitsekhovskii, S. N. Nesmelov, and S. M. Dzyadukh, J. Electron. Mater. 45, 881 (2016).
18. A. V. Voitsekhovskii, S. N. Nesmelov, and S. M. Dzyadukh, Russ. Phys. J. 59, 284 (2016).
19. D. R. Frankl, Solid-State Electron. 2, 71 (1961).
20. Van Overstraeten, G. Declerck, and G. Broux, J. Electrochem. Soc. 120, 1785 (1973).
