В данной работе показано, что взаимодействие хлопьев высокоориентированного пиролитического графита и графеновых пленок с алканами является необходимым, но недостаточным условием для наблюдения в них джозефсоновской вольт-амперной характеристики, которая, как известно, присуща всем сверхпроводящим материалам. Другим ключевым фактором является создание деформационного поля в материале на основе графена.
Идентификаторы и классификаторы
- SCI
- Физика
- УДК
- 53. Физика

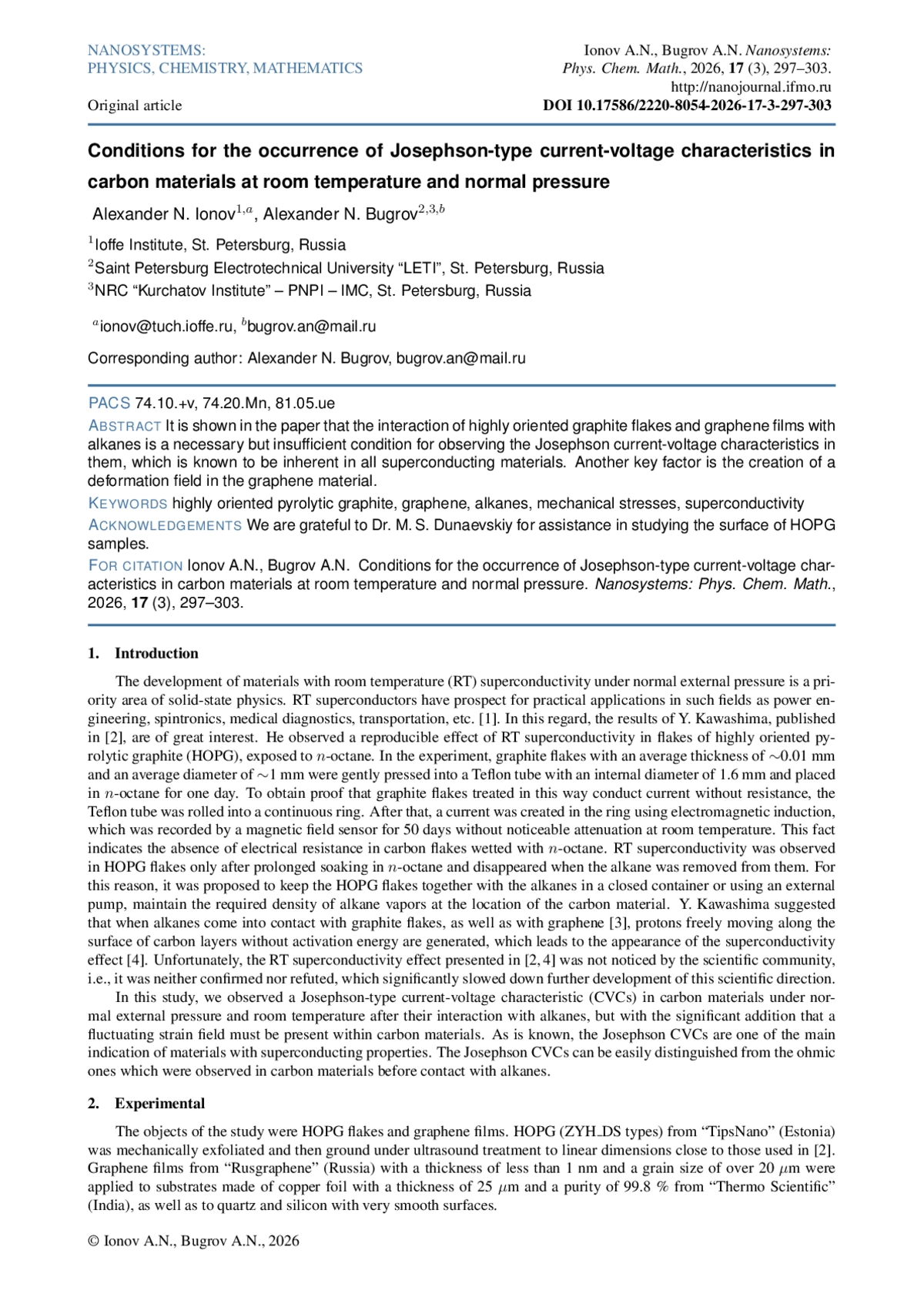

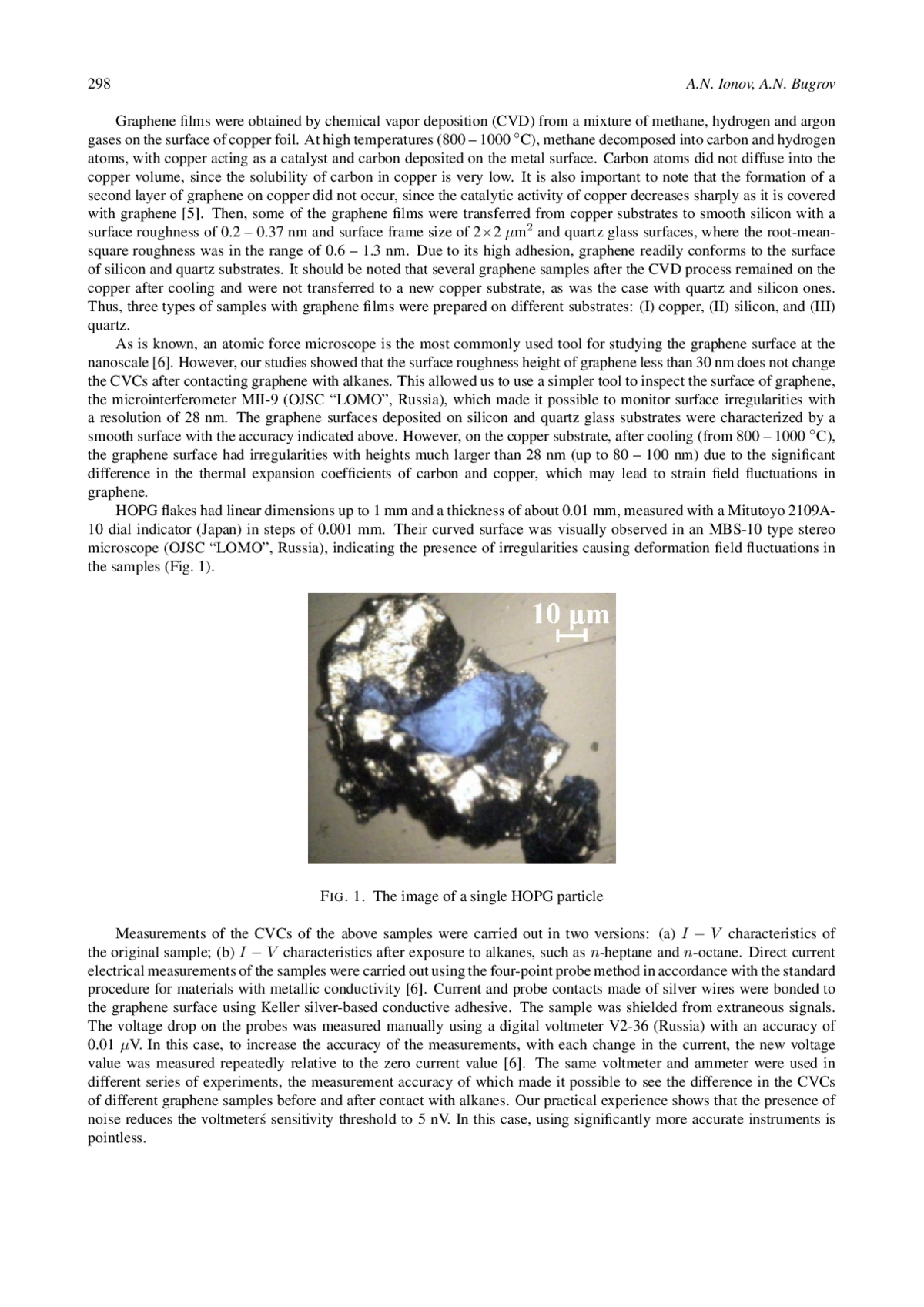

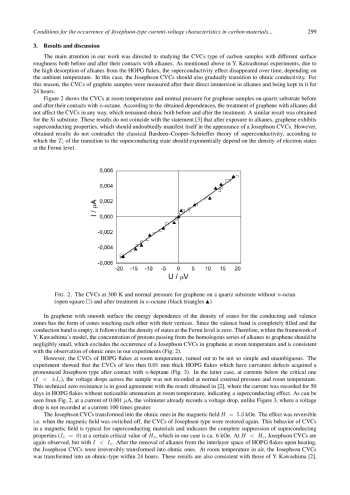

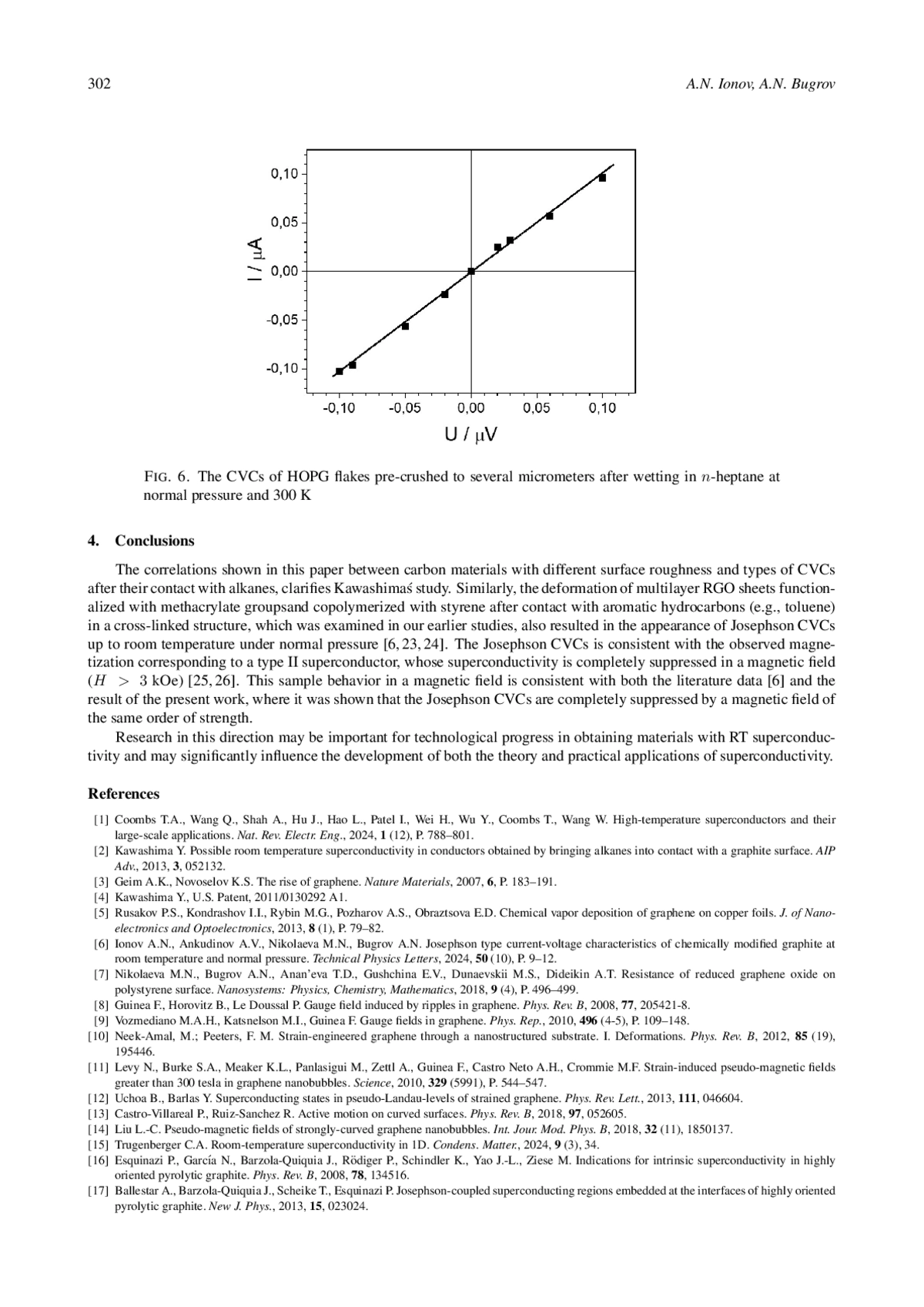

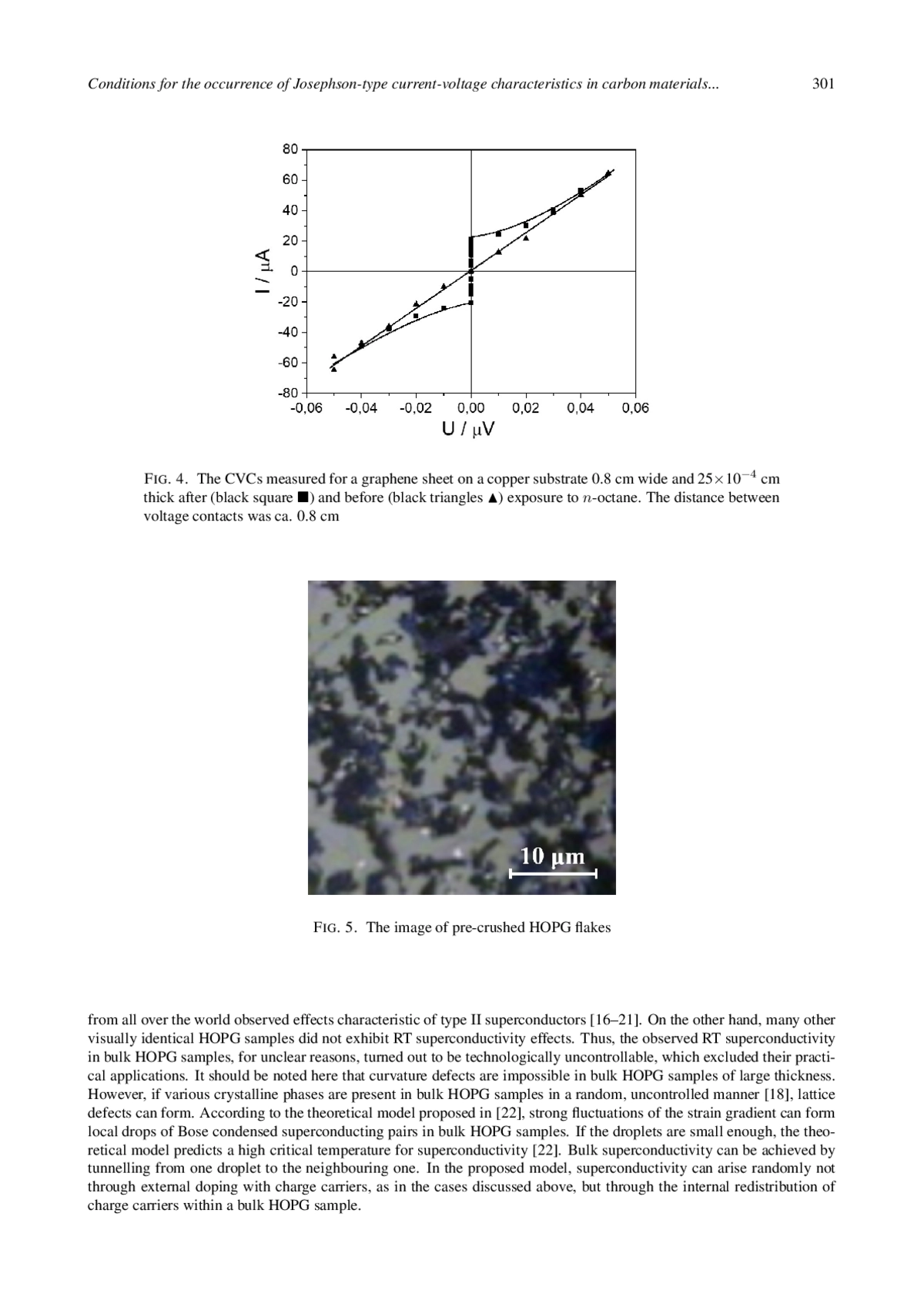

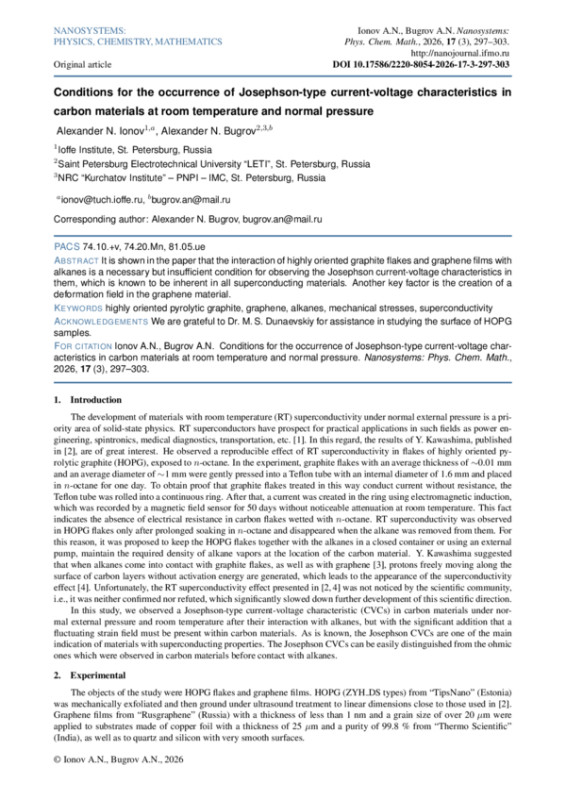

The development of materials with room temperature (RT) superconductivity under normal external pressure is a priority area of solid-state physics. RT superconductors have prospect for practical applications in such fields as power engineering, spintronics, medical diagnostics, transportation, etc. [1]. In this regard, the results of Y. Kawashima, published in [2], are of great interest. He observed a reproducible effect of RT superconductivity in flakes of highly oriented pyrolytic graphite (HOPG), exposed to n-octane. In the experiment, graphite flakes with an average thickness of ∼0.01 mm and an average diameter of ∼1 mm were gently pressed into a Teflon tube with an internal diameter of 1.6 mm and placed in n-octane for one day. To obtain proof that graphite flakes treated in this way conduct current without resistance, the Teflon tube was rolled into a continuous ring. After that, a current was created in the ring using electromagnetic induction, which was recorded by a magnetic field sensor for 50 days without noticeable attenuation at room temperature. This fact indicates the absence of electrical resistance in carbon flakes wetted with n-octane. RT superconductivity was observed in HOPG flakes only after prolonged soaking in n-octane and disappeared when the alkane was removed from them. For this reason, it was proposed to keep the HOPG flakes together with the alkanes in a closed container or using an external pump, maintain the required density of alkane vapors at the location of the carbon material. Y. Kawashima suggested that when alkanes come into contact with graphite flakes, as well as with graphene [3], protons freely moving along the surface of carbon layers without activation energy are generated, which leads to the appearance of the superconductivity effect [4]. Unfortunately, the RT superconductivity effect presented in [2, 4] was not noticed by the scientific community, i. e., it was neither confirmed nor refuted, which significantly slowed down further development of this scientific direction.
Если у вас возникли вопросы или появились предложения по содержанию статьи, пожалуйста, направляйте их в рамках данной темы.
Список литературы
1. Coombs T.A., Wang Q., Shah A., Hu J., Hao L., Patel I., Wei H., Wu Y., Coombs T., Wang W. High-temperature superconductors and their large-scale applications. Nat. Rev. Electr. Eng., 2024, 1 (12), P. 788-801.
2. Kawashima Y. Possible room temperature superconductivity in conductors obtained by bringing alkanes into contact with a graphite surface. AIP Adv., 2013, 3, 052132.
3. Geim A.K., Novoselov K.S. The rise of graphene. Nature Materials, 2007, 6, P. 183-191.
4. Kawashima Y., U.S. Patent, 2011/0130292 A1.
5. Rusakov P.S., Kondrashov I.I., Rybin M.G., Pozharov A.S., Obraztsova E.D. Chemical vapor deposition of graphene on copper foils. J. of Nanoelectronics and Optoelectronics, 2013, 8 (1), P. 79-82.
6. Ionov A.N., Ankudinov A.V., Nikolaeva M.N., Bugrov A.N. Josephson type current-voltage characteristics of chemically modified graphite at room temperature and normal pressure. Technical Physics Letters, 2024, 50 (10), P. 9-12.
7. Nikolaeva M.N., Bugrov A.N., Anan’eva T.D., Gushchina E.V., Dunaevskii M.S., Dideikin A.T. Resistance of reduced graphene oxide on polystyrene surface. Nanosystems: Physics, Chemistry, Mathematics, 2018, 9 (4), P. 496-499.
8. Guinea F., Horovitz B., Le Doussal P. Gauge field induced by ripples in graphene. Phys. Rev. B, 2008, 77, 205421-8.
9. Vozmediano M.A.H., Katsnelson M.I., Guinea F. Gauge fields in graphene. Phys. Rep., 2010, 496 (4-5), P. 109-148.
10. Neek-Amal, M.; Peeters, F. M. Strain-engineered graphene through a nanostructured substrate. I. Deformations. Phys. Rev. B, 2012, 85 (19), 195446.
11. Levy N., Burke S.A., Meaker K.L., Panlasigui M., Zettl A., Guinea F., Castro Neto A.H., Crommie M.F. Strain-induced pseudo-magnetic fields greater than 300 tesla in graphene nanobubbles. Science, 2010, 329 (5991), P. 544-547.
12. Uchoa B., Barlas Y. Superconducting states in pseudo-Landau-levels of strained graphene. Phys. Rev. Lett., 2013, 111, 046604.
13. Castro-Villareal P., Ruiz-Sanchez R. Active motion on curved surfaces. Phys. Rev. B, 2018, 97, 052605.
14. Liu L.-C. Pseudo-magnetic fields of strongly-curved graphene nanobubbles. Int. Jour. Mod. Phys. B, 2018, 32 (11), 1850137.
15. Trugenberger C.A. Room-temperature superconductivity in 1D. Condens. Matter., 2024, 9 (3), 34.

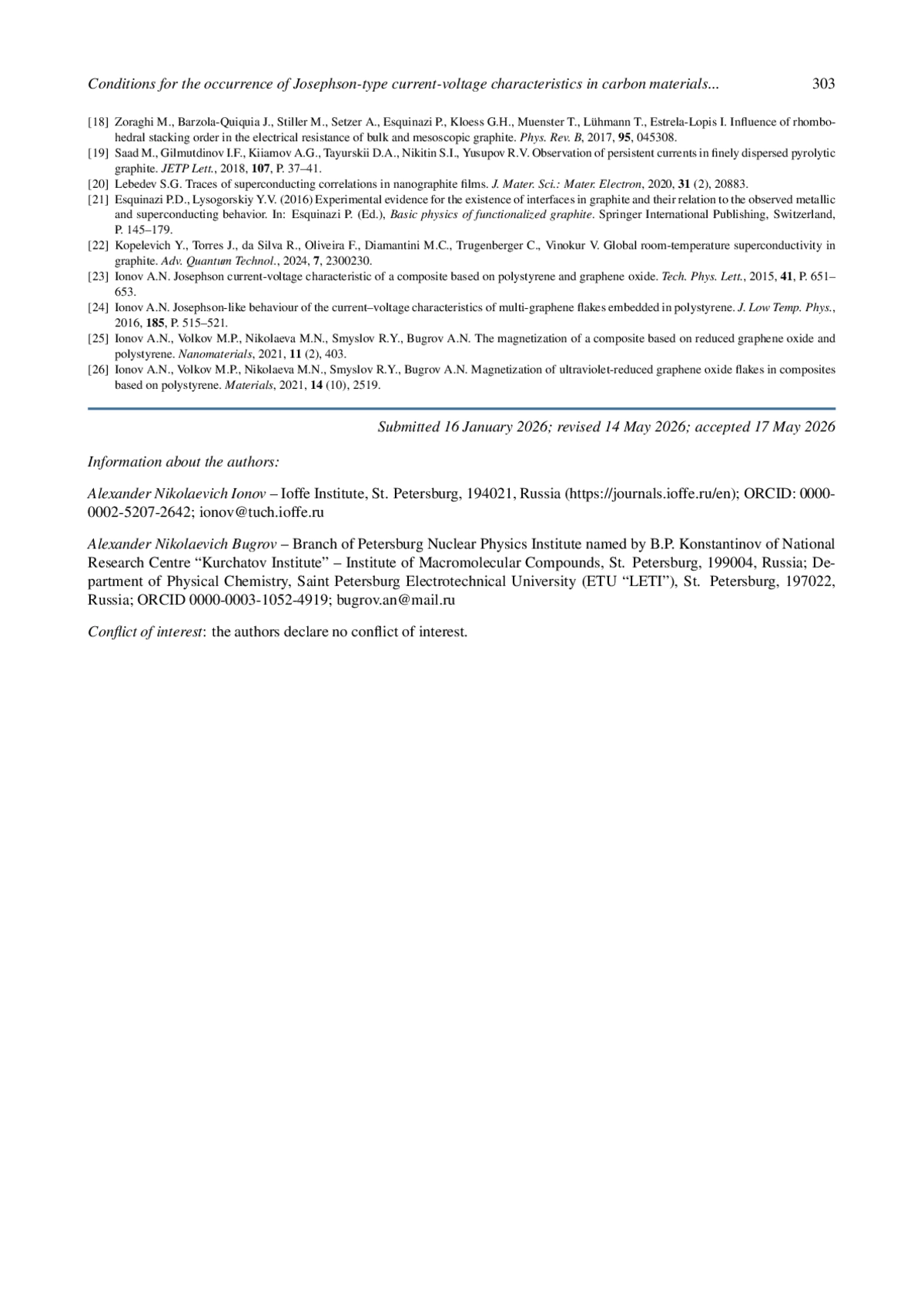

16. Esquinazi P., Garc´ıa N., Barzola-Quiquia J., Ro¨diger P., Schindler K., Yao J.-L., Ziese M. Indications for intrinsic superconductivity in highly oriented pyrolytic graphite. Phys. Rev. B, 2008, 78, 134516.
17. Ballestar A., Barzola-Quiquia J., Scheike T., Esquinazi P. Josephson-coupled superconducting regions embedded at the interfaces of highly oriented pyrolytic graphite. New J. Phys., 2013, 15, 023024.
18. Zoraghi M., Barzola-Quiquia J., Stiller M., Setzer A., Esquinazi P., Kloess G.H., Muenster T., Lu¨hmann T., Estrela-Lopis I. Influence of rhombohedral stacking order in the electrical resistance of bulk and mesoscopic graphite. Phys. Rev. B, 2017, 95, 045308.
19. Saad M., Gilmutdinov I.F., Kiiamov A.G., Tayurskii D.A., Nikitin S.I., Yusupov R.V. Observation of persistent currents in finely dispersed pyrolytic graphite. JETP Lett., 2018, 107, P. 37-41.
20. Lebedev S.G. Traces of superconducting correlations in nanographite films. J. Mater. Sci.: Mater. Electron, 2020, 31 (2), 20883.
21. Esquinazi P.D., Lysogorskiy Y.V. (2016) Experimental evidence for the existence of interfaces in graphite and their relation to the observed metallic and superconducting behavior. In: Esquinazi P. (Ed.), Basic physics of functionalized graphite. Springer International Publishing, Switzerland, P. 145-179.
22. Kopelevich Y., Torres J., da Silva R., Oliveira F., Diamantini M.C., Trugenberger C., Vinokur V. Global room-temperature superconductivity in graphite. Adv. Quantum Technol., 2024, 7, 2300230.
23. Ionov A.N. Josephson current-voltage characteristic of a composite based on polystyrene and graphene oxide. Tech. Phys. Lett., 2015, 41, P. 651- 653.
24. Ionov A.N. Josephson-like behaviour of the current-voltage characteristics of multi-graphene flakes embedded in polystyrene. J. Low Temp. Phys., 2016, 185, P. 515-521.
25. Ionov A.N., Volkov M.P., Nikolaeva M.N., Smyslov R.Y., Bugrov A.N. The magnetization of a composite based on reduced graphene oxide and polystyrene. Nanomaterials, 2021, 11 (2), 403.
26. Ionov A.N., Volkov M.P., Nikolaeva M.N., Smyslov R.Y., Bugrov A.N. Magnetization of ultraviolet-reduced graphene oxide flakes in composites based on polystyrene. Materials, 2021, 14 (10), 2519.
Выпуск
Другие статьи выпуска
Проведена оценка водяного риформинга глицерина (APR) для получения H2 на Ni/CeO2 (CeNi) катализаторе, полученном путем введения пористого носителя γ-Al2O3 в реакционную смесь в процессе синтеза методом растворного горения. Такой подход позволяет получить катализатор с улучшенным объёмом и средним размером пор, что имеет решающее значение для облегчения диффузии реагентов. В отличие от массивной CeNi системы, присутствие оксида алюминия увеличивает доступность активных наночастиц никеля и улучшает дисперсность оксида церия и никеля. Результаты APR глицерина показывают, что CeNi/γ-Al2O3 обеспечивает большую степень превращения глицерина и выход водорода по сравнению с массивной системой. Примечательно, что уменьшение содержания активного компонента вдвое приводит к 2,3-кратному увеличению активности, которое не зависит от скорости потока исходного сырья и, следовательно, от степени диффузионных ограничений. Полученный в данном исследовании катализатор превзошел известные аналоги по скорости образования H2, сохраняя при этом высокую степень развращения глицерина и селективность по H2.
В данной работе сообщается о синтезе катализаторов 80%Fe-10%Mo/10%Al₂O₃ методом растворного горения с использованием щавелевой кислоты в качестве топлива. Катализаторы были испытаны в реакции разложения метана при 850 °C и 1 атм в течение 6 ч. Синтезированные образцы были охарактеризованы методами рентгеновской дифракции, просвечивающей электронной микроскопии, фотоседиментационного анализа и др. Удельный выход углерода составил от 5,8 до 8,4 г/гкат, а выход водорода - от 1,0 до 1,4 моль/гкат соответственно. Каталитическое разложение метана на Fe-Mo/Al₂O₃ приводило к образованию смеси бамбукоподобных и многостенных углеродных нанотрубок. Было установлено, что наивысший выход МУНТ достигался при соотношении топливо/окислитель, равном 0,022.
Эффективность углеродных наноматериалов для очистки воды от органических красителей была доказана на протяжении последнего десятилетия. Однако проблема промышленного применения углеродных наноматериалов до сих пор не решена. Это связано в первую очередь с высокой стоимостью и низкой производительностью методов синтеза углеродных наноматериалов. В данной статье представлены термодинамические и кинетические данные адсорбции родамина 6G и метиленового синего на малослойном графене. Малослойный графен был получен методом самораспространяющегося высокотемпературного синтеза из целлюлозы. Этот метод является перспективным, недорогим и легкомасштабируемым. Было установлено, что исследуемый малослойный графен обладает высокой адсорбционной способностью по отношению к обоим красителям, причём полученные значения адсорбционной ёмкости превышают показатели большинства изученных углеродных материалов, таких как углеродные нанотрубки или активированный уголь. Для описания термодинамики процесса были использованы наиболее распространённые модели адсорбции. Кинетика процесса описывается уравнением псевдовторого порядка, что довольно часто встречается для графеновых материалов. Предлагаемый механизм адсорбции основан на гидрофобном взаимодействии между адсорбентом и адсорбатом с образованием связей H-π и π-π.
Активированный уголь из косточек фиников является перспективным материалом для энергетических, экологических и каталитических применений благодаря высокому выходу углерода, возобновляемому характеру и регулируемой пористости. В данной статье представлено обширное сравнительное исследование активированного угля (АК), полученного с использованием гидроксида калия, и активированного угля (ЛАУ), обработанного лазером Nd: YAG, оба материала получены из косточек фиников сорта «Иерихон». Комплексный анализ - рентгенодифракционный анализ (XRD), сканирующая электронная микроскопия (SEM), инфракрасная спектроскопия с преобразованием Фурье (FTIR), адсорбция азота (BJH, Horvath-Kawazoe, DFT, DR, DA), метод БЕТ, метод Лангмюра и t-график - показывает значительное улучшение микропористости, мезопористости, площади поверхности и химического состава поверхности ЛАУ. Сравнивая полученные результаты с опубликованными данными, можно отметить единое соответствие между моделями и методами характеризации, что подтверждает эффективность лазерной постобработки как дополнительной стратегии для целенаправленного изменения текстурных и поверхностных свойств активированного угля, полученного из биомассы, и может открыть перспективный путь для дальнейшего развития устойчивых пористых углеродных материалов.
Мы оцениваем энергию основного состояния смещенной кулоновской примеси в асимметричной гауссовой квантовой точке GaAs в постоянном магнитном поле. Используя унитарное преобразование, мы учитываем комбинированный эффект взаимодействий Рашбы и Дрессельхауса, рассматривая члены связи до квадратичного порядка. Затем мы рассматриваем преобразованный гамильтониан, используя вариационный подход с подходящей анзац-формой. Результаты показывают, что энергия основного состояния увеличивается с увеличением расстояния примеси от центра ограничения и с увеличением асимметрии потенциала. Наконец, мы исследуем, как асимметрия в гауссовом ограничении влияет на магнитный момент и восприимчивость примеси.
Магнитные скирмионы в синтетических антиферромагнетиках являются перспективными наноразмерными элементами, но их применимость зависит от того, насколько надежно сохраняется и может быть создана записанная пара. Используя сокращенную решеточную модель, мы вычислили пути с минимальным перепадом энергии для коллапса антиферромагнитно связанной пары скирмионов и для обратного зарождения из закрепленного антиферромагнитного референсного состояния. При антиферромагнитно закрепленных границах энергия наибольшего седлового состояния лишь незначительно изменяется с размером островка, в то время как энергия пары скирмионов в начальном минимуме имеет сильно зависящую от размера островка граничную поправку. Для крупных островков коллапс происходит последовательно по слоям и может проходить через промежуточный минимум со скирмионом в одном слое всякий раз, когда это состояние удовлетворяет критерию релаксации. Гораздо больший обратный барьер для нуклеации демонстрирует сильную асимметрию с коллапсом в той же модели закрепленной границы и согласуется с послойной последовательной записью с помощью вспомогательных средств.
Методом молекулярной динамики изучены коэффициенты вязкости гибридных наножидкостей на основе бензола с одностенными углеродными нанотрубками и наночастицами меди. Исследована зависимость вязкости этих наножидкостей от концентрации углеродных нанотрубок и наночастиц, а также от их морфологии. Показано, что вязкость всех исследованных наножидкостей значительно выше, чем у базовой жидкости и обычных крупнодисперсных жидкостей. Коэффициент вязкости наножидкости с углеродными нанотрубками при заданной концентрации увеличивается с увеличением их длины. При одинаковых концентрациях вязкость гибридных наножидкостей значительно превышает вязкость наножидкости с наночастицами или углеродными нанотрубками и увеличивается с уменьшением размера наночастиц. Одним из основных факторов, ответственных за наблюдаемое увеличение вязкости наножидкости, является структурирование молекул базовой жидкости вблизи наночастиц или углеродных нанотрубок.
Используя вариационный метод, мы исследовали температурную зависимость электронной теплопроводности (КЭ) в редкоземельных манганитах, легированных ионами щелочноземельных металлов, которые демонстрируют хорошо известное поведение КМР (кандидомагнитного магнитосопротивления). Анализ основан на двухзонном (Ɩ-b) гамильтониане модели решетки Андерсона, подходящем для режима сильной электронно-решеточной связи Яна-Теллера (ЯТ), согласующемся с двухжидкостными описаниями, включающими (l-b) гибридизацию. Ключевые параметры модели включают кулоновское отталкивание «U», сильную связь Хунда «JH» между спинами eg и t2g и гибридизацию «V» между l-поляронами и d-электронами одного и того же спина. В ферромагнитной металлической фазе расчеты показывают, что КЭ увеличивается с повышением температуры, а вблизи температуры перехода Tc ≈ 400 К наблюдается минимум или провал КЭ при фиксированных значениях «V», «JH» и «x». Результаты, полученные для келина, демонстрируют типичный кристаллический характер, при этом рассеяние на границах зерен является основным механизмом, ограничивающим теплопередачу в этих соединениях.
Вибрационные и оптические свойства монокристаллов HoFe3(BO3)4 были исследованы с помощью рамановской спектроскопии и измерений оптического поглощения. Рамановский спектр, записанный при комнатной температуре, выявляет четко выраженные фононные моды, связанные с колебаниями решетки и внутренними модами структурных единиц. Интенсивные полосы в диапазоне 1200-1450 см-1 приписываются внутренним колебаниям групп BO3, в то время как особенности в области 400-700 см-1 обусловлены октаэдрами FeO6. Спектр оптического поглощения, измеренный в диапазоне 190-1100 нм, демонстрирует слабые узкие полосы в видимой и ближней инфракрасной областях, соответствующие внутри-4f переходам ионов Ho3+, и выраженный край поглощения в ультрафиолетовой области, связанный с переходами переноса заряда O2⁻ → Fe3+. Оптическая ширина запрещенной зоны оценивается в 3,3-3,5 эВ. Установлена корреляция между колебательными и оптическими свойствами, демонстрирующая роль групп BO3 и октаэдров FeO6 в определении электронной структуры и оптического отклика материала. Результаты обеспечивают согласованную экспериментальную характеристику HoFe3(BO3)4 и указывают на его потенциал для оптических и магнитооптических применений.
Показано, что характеристики субнанометровых дельта-легированных бором слоёв в химически осаждённых из газовой фазы алмазных плёнках могут быть вычислены в квазиклассическом приближении как в равновесии, так и во внешнем электромагнитном поле, ионизирующем легирующие атомы бора. Найдены соответствующие решения, в первом случае - аналитически, во втором - численно. Использование квазиклассического приближения позволяет существенно упростить математическое моделирование алмазных структур с субнанометровыми дельта-легированными слоями, необходимое для их использования в наноэлектронике, например в быстродействующих полевых транзисторах.
Представлена минимальная 0D кинетическая модель для межфазного заклинивания нанопузырьков, стабилизированных поверхностно-активными веществами. Модель связывает кинетику адсорбции Лангмюра с геометрической концентрацией и механическим равновесием. В плоскости (сродство Лангмюра, скорость десорбции) существует резкая граница заклинивания; коммерческие бутиловые и изобутиловые ксантаты находятся глубоко внутри заклиненной области при типичных дозах флотации (вероятность Монте-Карло 1,00). Энергия гистерезиса составляет от 10-14 до 10-9 Дж, а критическая объемная концентрация для заклинивания колеблется от 8.2 × 10-6 до 0.35 моль·м-3. Граница предсказуемо смещается в зависимости от объемной концентрации, давления и времени цикла, но нечувствительна к модулю оболочки. Подтверждена численная сходимость, а показатель расходимости за один цикл достигает пика при +0.42 с-1 вблизи перехода. Модель представляет собой инструмент прогнозирования для нанопузырьков, стабилизированных поверхностно-активными веществами, в процессах флотации, катализа и биомедицинских наносистем.
В данной работе рассматривается класс возмущенных дифференциальных уравнений второго порядка с запаздыванием вида (η(κ)u′(κ))′ + f1(κ, u(τ (κ))) = f1(κ, u′(κ)). С помощью метода преобразований исследуемое уравнение преобразуется в биномиальное, а затем с использованием преобразования Риккати, теоремы сравнения и метода интегрального усреднения получаются новые критерии осцилляции. Приводятся примеры, демонстрирующие важность и новизну основных результатов.
Мы изучаем двухканальный решеточный гамильтониан в секторе с фиксированным числом частиц на одномерной решетке Z. Модель состоит из молекулярного канала, связанного с бозонным двухчастичным каналом с внутриузловым взаимодействием. В импульсном представлении трансляционная инвариантность дает семейство редуцированных гамильтонианов Hγ,λ(K), параметризованных полным квазиимпульсом K∈T, каждый из которых действует в C⊕L2, e(T). Для контактных взаимодействий каждый редуцированный гамильтониан является возмущением второго ранга свободного диагонального оператора. С помощью метода Липпмана-Швингера задача на собственные значения для энергий вне существенного спектра [Ԑ-K, Ԑ+K] сводится к линейной системе 2×2 и, эквивалентно, к обращению в нуль точного скалярного детерминанта Фредгольма, включающего одномерную решеточную функцию Грина. Сингулярности квадратного корня этой функции Грина на краях зоны Ԑ-K, Ԑ+K определяют пороговую асимптотику определителя и приводят к явным критериям существования собственных значений ниже нижнего порога и выше верхнего порога. Мы получаем полную классификацию дискретного спектра Hγ,λ(K) для всех квазиимпульсов в терминах параметров γ, λ, E0. Мы также анализируем пороговые конфигурации E0=Ԑ+K, исключительную плоскую зону слоя K = π, где существенный спектр схлопывается в одну точку, и пороговые состояния вспомогательного оператора ранга один hλ(K). Для последнего мы приводим описание пороговых резонансов во взвешенном пространстве, поясняя, как собственное значение возникает из порогового резонанса hλ(K) и приближается к краю полосы, когда включается межканальная связь.
Издательство
- Издательство
- ИТМО
- Регион
- Россия, Санкт-Петербург
- Почтовый адрес
- Кронверкский пр., д.49, лит. А, Санкт-Петербург, Российская Федерация, 197101.
- Юр. адрес
- Кронверкский пр., д.49, лит. А, Санкт-Петербург, Российская Федерация, 197101.
- ФИО
- Васильев Владимир Николаевич (Ректор)
- E-mail адрес
- od@itmo.ru
- Контактный телефон
- +7 (812) 6070277
- Сайт
- https:/itmo.ru
