С использованием ранее построенной модели физических процессов в генераторе электронного пучка на основе стационарного высоковольтного тлеющего разряда с убеганием электронов проведена оценка влияния нагрева газа в области катодного падения потенциала на вольтамперную характеристику генератора.
Using the model of physical processes suggested early for electron beam generator on the base of stationary high voltage glow discharge with runaway electrons, effects of gas heating in cathode falling on voltage-current characteristic have been estimated.
Предпросмотр статьи
Идентификаторы и классификаторы
- SCI
- Физика
- eLIBRARY ID
- 24115156

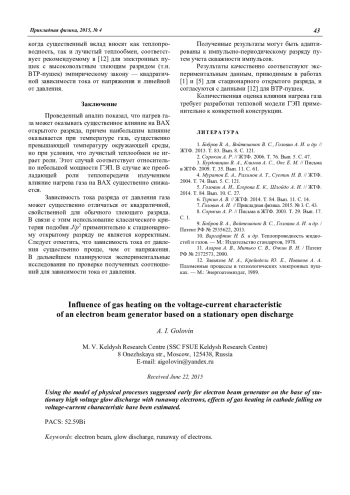

Проведенный анализ показал, что нагрев газа может оказывать существенное влияние на ВАХ открытого разряда, причем наибольшим влияние оказывается при температуре газа, существенно превышающей температуру окружающей среды, но при условии, что лучистый теплообмен не играет роли. Этот случай соответствует относительно небольшой мощности ГЭП. В случае же преобладающей роли теплопередачи излучением влияние нагрева газа на ВАХ существенно снижается.
Зависимость тока разряда от давления газа может существенно отличаться от квадратичной, свойственной для обычного тлеющего разряда. В связи с этим использование классического критерия подобия J/p2 применительно к стационарному открытому разряду не является корректным. Следует отметить, что зависимость тока от давления существенно проще, чем от напряжения. В дальнейшем планируются экспериментальные исследования по проверке полученных соотношений для зависимости тока от давления.
Полученные результаты могут быть адаптированы к импульсно-периодическому разряду путем учета скважности импульсов.
Результаты качественно соответствуют экспериментальным данным, приводимым в работах [1] и [5] для стационарного открытого разряда, и согласуются с данными [12] для ВТР-пушек.
Количественная оценка влияния нагрева газа требует разработки тепловой модели ГЭП применительно к конкретной конструкции.
Список литературы
1. Бобров В. А., Войтешонок В. С., Головин А. И. и др. // ЖТФ. 2013. Т. 83. Вып. 8. С. 121.
2. Сорокин А. Р. // ЖТФ. 2006. Т. 76. Вып. 5. С. 47.
3. Бурдовицин В. А., Климов А. С., Окс Е. М. // Письма в ЖТФ. 2009. Т. 35. Вып. 11. С. 61.
4. Муратов Е. А., Рахимов А. Т., Суетин Н. В. // ЖТФ. 2004. Т. 74. Вып. 5. С. 121.
5. Головин А. И., Егорова Е. К., Шлойдо А. И. // ЖТФ. 2014. Т. 84. Вып. 10. С. 27.
6. Туркин А. В. // ЖТФ. 2014. Т. 84. Вып. 11. С. 14.
7. Головин А. И. // Прикладная физика. 2015. № 3. С. 43.
8. Сорокин А. Р. // Письма в ЖТФ. 2003. Т. 29. Вып. 17. С. 1.
9. Бобров В. А., Войтешонок В. С., Головин А. И. и др. / Патент РФ № 2535622, 2013.
10. Варгафтик Н. Б. и др. Теплопроводность жидкостей и газов. — М.: Издательство стандартов, 1978.
11. Азаров А. В., Митько С. В., Очкин В. Н. / Патент РФ № 2172573, 2000.
12. Завьялов М. А., Крейндель Ю. Е., Новиков А. А. Плазменные процессы в технологических электронных пушках. — М.: Энергоатомиздат, 1989.

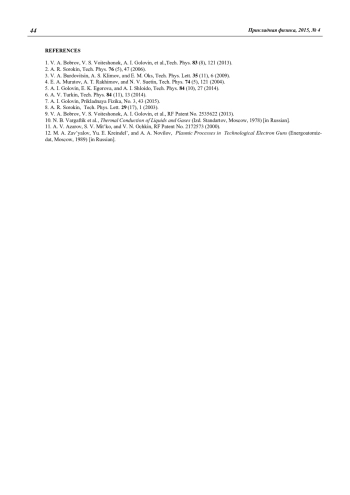

1. V. A. Bobrov, V. S. Voiteshonok, A. I. Golovin, et al.,Tech. Phys. 83 (8), 121 (2013).
2. A. R. Sorokin, Tech. Phys. 76 (5), 47 (2006).
3. V. A. Burdovitsin, A. S. Klimov, and E. M. Oks, Tech. Phys. Lett. 35 (11), 6 (2009).
4. E. A. Muratov, A. T. Rakhimov, and N. V. Suetin, Tech. Phys. 74 (5), 121 (2004).
5. A. I. Golovin, E. K. Egorova, and A. I. Shloido, Tech. Phys. 84 (10), 27 (2014).
6. A. V. Turkin, Tech. Phys. 84 (11), 13 (2014).
7. A. I. Golovin, Prikladnaya Fizika, No. 3, 43 (2015).
8. A. R. Sorokin, Tech. Phys. Lett. 29 (17), 1 (2003).
9. V. A. Bobrov, V. S. Voiteshonok, A. I. Golovin, et al., RF Patent No. 2535622 (2013).
10. N. B. Vargaftik et al., Thermal Conduction of Liquids and Gases (Izd. Standartov, Moscow, 1978) [in Russian].
11. A. V. Azarov, S. V. Mit’ko, and V. N. Ochkin, RF Patent No. 2172573 (2000).
12. M. A. Zav’yalov, Yu. E. Kreindel’, and A. A. Novilov, Plasmic Processes in Technological Electron Guns (Energoatomizdat, Moscow, 1989) [in Russian].
