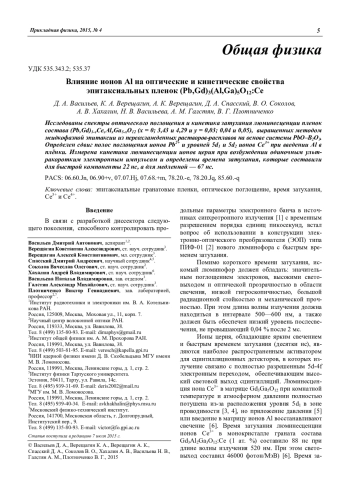

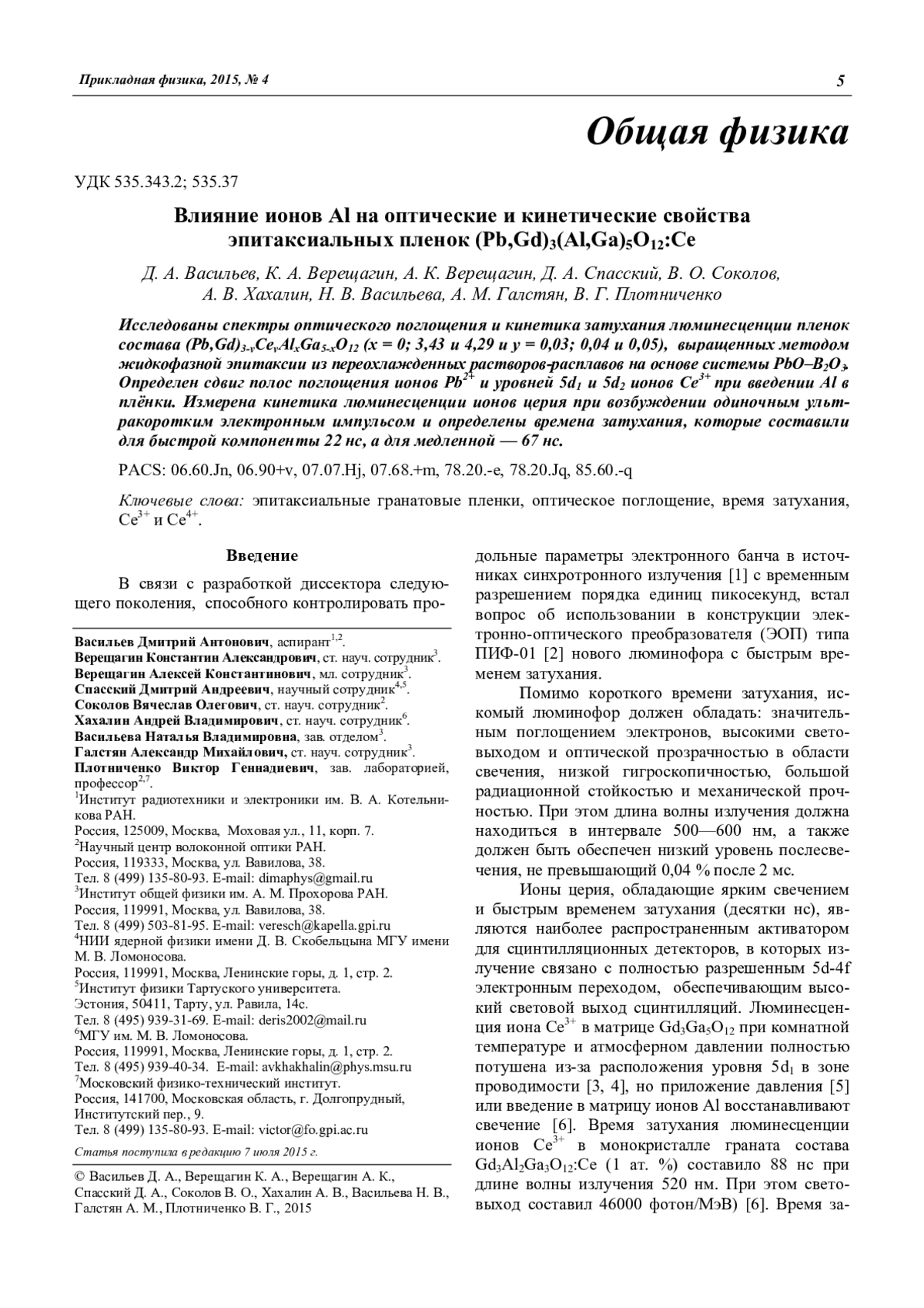

Исследованы спектры оптического поглощения и кинетика затухания люминесценции пленок состава (Pb, Gd)3-уСеуAlхGa5-хO12 (х = 0; 3,43 и 4,29 и у = 0,03; 0,04 и 0,05), выращенных методом жидкофазной эпитаксии из переохлажденных растворов-расплавов на основе системы PbO–B2O3. Определен сдвиг полос поглощения ионов Pb2+ и уровней 5d1 и 5d2 ионов Ce3+ при введении Al в плёнки. Измерена кинетика люминесценции ионов церия при возбуждении одиночным ультракоротким электронным импульсом и определены времена затухания, которые составили для быстрой компоненты 22 нс, а для медленной — 67 нс.

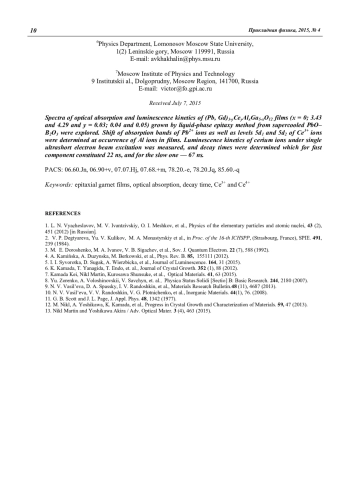

Spectra of optical absorption and luminescence kinetics of (Pb, Gd)3-уСеуAlхGa5-хO12 films (x = 0; 3.43 and 4.29 and y = 0.03; 0.04 and 0.05) grown by liquid-phase epitaxy method from supercooled PbO– B2O3 were explored. Shift of absorption bands of Pb2+ ions as well as levels 5d1 and 5d2 of Ce3+ ions were determined at occurrence of Al ions in films. Luminescence kinetics of cerium ions under single ultrashort electron beam excitation was measured, and decay times were determined which for fast component constituted 22 ns, and for the slow one — 67 ns.
Идентификаторы и классификаторы

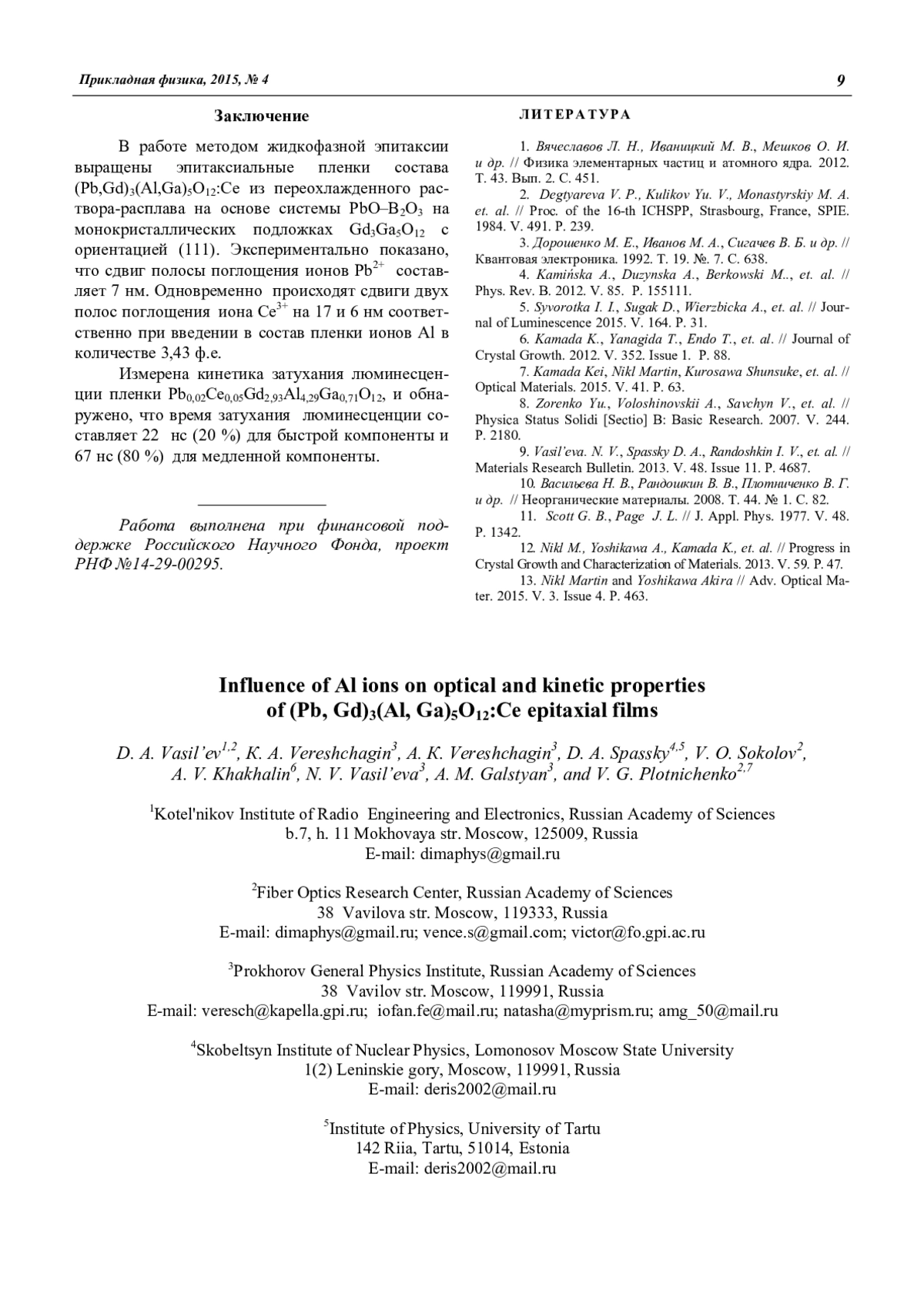

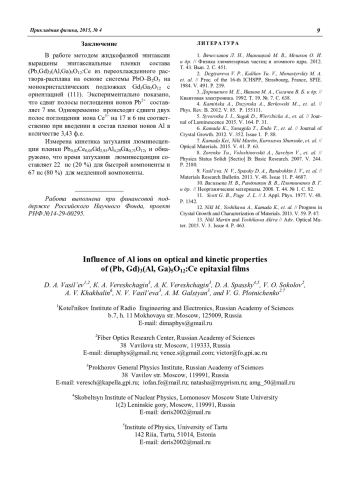

В работе методом жидкофазной эпитаксии выращены эпитаксиальные пленки состава (Pb, Gd)3(Al, Ga)5O12: Ce из переохлажденного раствора-расплава на основе системы PbO–B2O3 на монокристаллических подложках Gd3Ga5O12 с ориентацией (111). Экспериментально показано, что сдвиг полосы поглощения ионов Pb2+ составляет 7 нм. Одновременно происходят сдвиги двух полос поглощения иона Се3+ на 17 и 6 нм соответственно при введении в состав пленки ионов Al в количестве 3,43 ф. е.
Измерена кинетика затухания люминесценции пленки Pb0,02Ce0,05Gd2,93Al4,29Ga0,71O12, и обнаружено, что время затухания люминесценции составляет 22 нс (20 %) для быстрой компоненты и 67 нс (80 %) для медленной компоненты.
Список литературы
1. Вячеславов Л. Н., Иваницкий М. В., Мешков О. И. и др. // Физика элементарных частиц и атомного ядра. 2012. Т. 43. Вып. 2. С. 451.
2. Degtyareva V. P., Kulikov Yu. V., Monastyrskiy M. A. et. al. // Proc. of the 16-th ICHSPP, Strasbourg, France, SPIE. 1984. V. 491. P. 239.
3. Дорошенко М. Е., Иванов М. А., Сигачев В. Б. и др. // Квантовая электроника. 1992. Т. 19. №. 7. С. 638.
4. Kamińska A., Duzynska A., Berkowski M.., et. al. // Phys. Rev. B. 2012. V. 85. P. 155111.
5. Syvorotka I. I., Sugak D., Wierzbicka A., et. al. // Journal of Luminescence 2015. V. 164. P. 31.
6. Kamada K., Yanagida T., Endo T., et. al. // Journal of Crystal Growth. 2012. V. 352. Issue 1. P. 88.
7. Kamada Kei, Nikl Martin, Kurosawa Shunsuke, et. al. // Optical Materials. 2015. V. 41. P. 63.
8. Zorenko Yu., Voloshinovskii A., Savchyn V., et. al. // Physica Status Solidi [Sectio] B: Basic Research. 2007. V. 244. P. 2180.
9. Vasil’eva. N. V., Spassky D. A., Randoshkin I. V., et. al. // Materials Research Bulletin. 2013. V. 48. Issue 11. P. 4687.
10. Васильева Н. В., Рандошкин В. В., Плотниченко В. Г. и др. // Неорганические материалы. 2008. Т. 44. № 1. C. 82.
11. Scott G. B., Page J. L. // J. Appl. Phys. 1977. V. 48. P. 1342.
12. Nikl M., Yoshikawa A., Kamada K., et. al. // Progress in Crystal Growth and Characterization of Materials. 2013. V. 59. P. 47.
13. Nikl Martin and Yoshikawa Akira // Adv. Optical Mater. 2015. V. 3. Issue 4. P. 463.
1. L. N. Vyacheslavov, M. V. Ivantzivskiy, O. I. Meshkov, et al., Physics of the elementary particles and atomic nuclei, 43 (2), 451 (2012) [in Russian].
2. V. P. Degtyareva, Yu. V. Kulikov, M. A. Monastyrskiy et al., in Proc. of the 16-th ICHSPP, (Strasbourg, France), SPIE. 491, 239 (1984).
3. M. E. Doroshenko, M. A. Ivanov, V. B. Sigachev, et al., Sov. J. Quantum Electron. 22 (7), 588 (1992).
4. A. Kamińska, A. Duzynska, M. Berkowski, et al., Phys. Rev. B. 85, 155111 (2012).
5. I. I. Syvorotka, D. Sugak, A. Wierzbicka, et al., Journal of Luminescence. 164, 31 (2015).
6. K. Kamada, T. Yanagida, T. Endo, et. al., Journal of Crystal Growth. 352 (1), 88 (2012).
7. Kamada Kei, Nikl Martin, Kurosawa Shunsuke, et al., Optical Materials. 41, 63 (2015).
8. Yu. Zorenko, A. Voloshinovskii, V. Savchyn, et. al., Physica Status Solidi [Sectio] B: Basic Research. 244, 2180 (2007).
9. N. V. Vasil’eva, D. A. Spassky, I. V. Randoshkin, et al., Materials Research Bulletin.48 (11), 4687 (2013).
10. N. V. Vasil’eva, V. V. Randoshkin, V. G. Plotnichenko, et al., Inorganic Materials. 44(1), 76. (2008).
11. G. B. Scott and J. L. Page, J. Appl. Phys. 48, 1342 (1977).
12. M. Nikl, A. Yoshikawa, K. Kamada, et al., Progress in Crystal Growth and Characterization of Materials. 59, 47 (2013).
13. Nikl Martin and Yoshikawa Akira / Adv. Optical Mater. 3 (4), 463 (2015).
