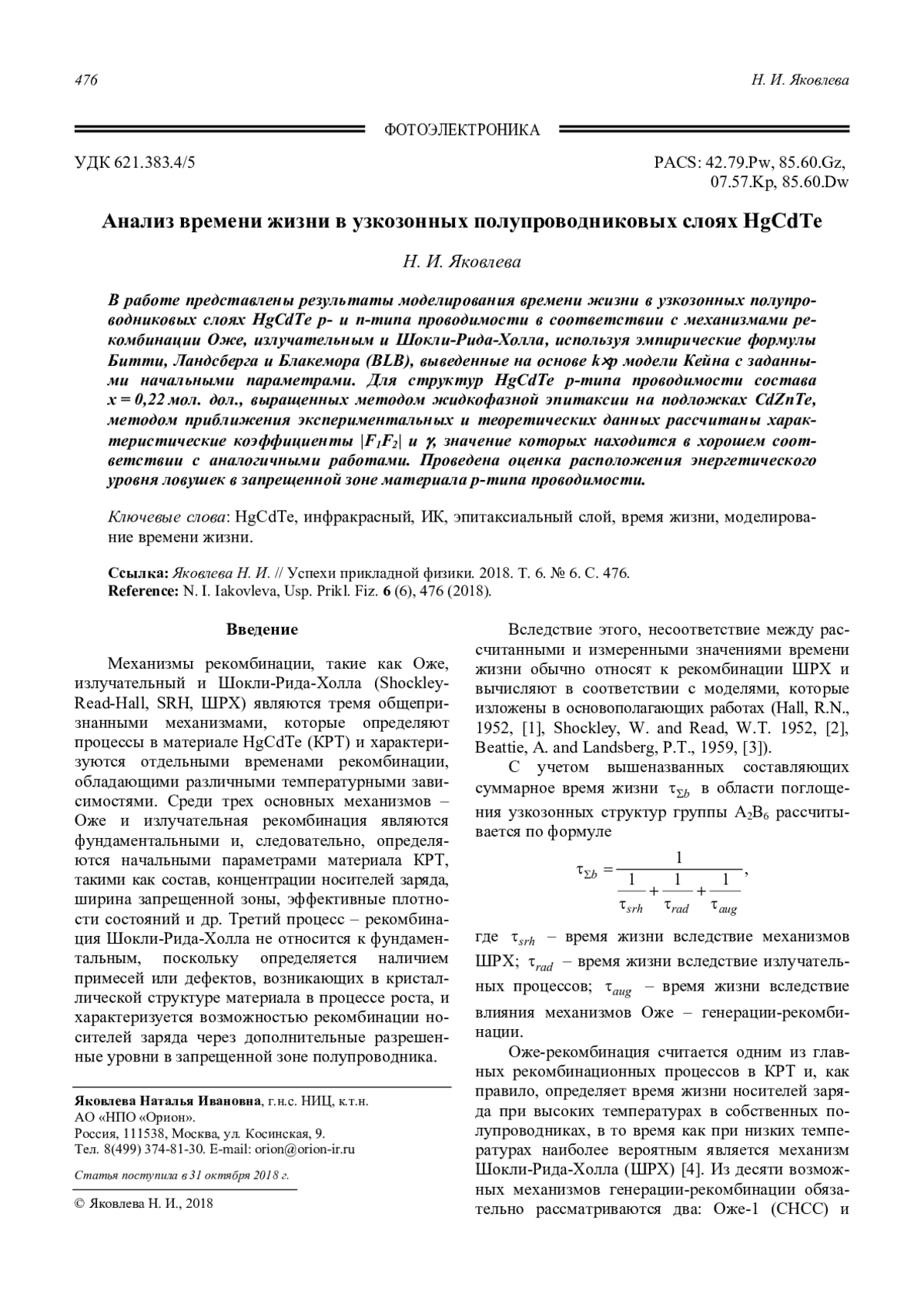

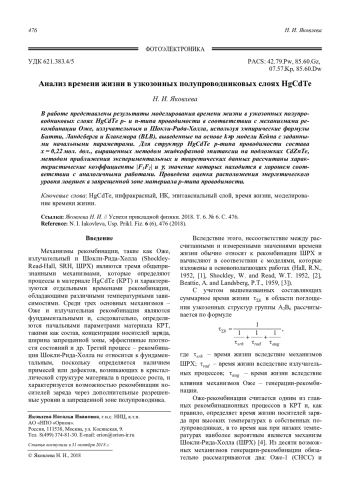

В работе представлены результаты моделирования времени жизни в узкозонных полупроводниковых слоях HgCdTe р- и n-типа проводимости в соответствии с механизмами рекомбинации Оже, излучательным и Шокли-Рида-Холла, используя эмпирические формулы Битти, Ландсберга и Блакемора (BLB), выведенные на основе kp модели Кейна с заданными начальными параметрами. Для структур HgCdTe р-типа проводимости состава x = 0,22 мол. дол., выращенных методом жидкофазной эпитаксии на подложках CdZnTe, методом приближения экспериментальных и теоретических данных рассчитаны характеристические коэффициенты |F1F2| и , значение которых находится в хорошем соответствии с аналогичными работами. Проведена оценка расположения энергетического уровня ловушек в запрещенной зоне материала р-типа проводимости.

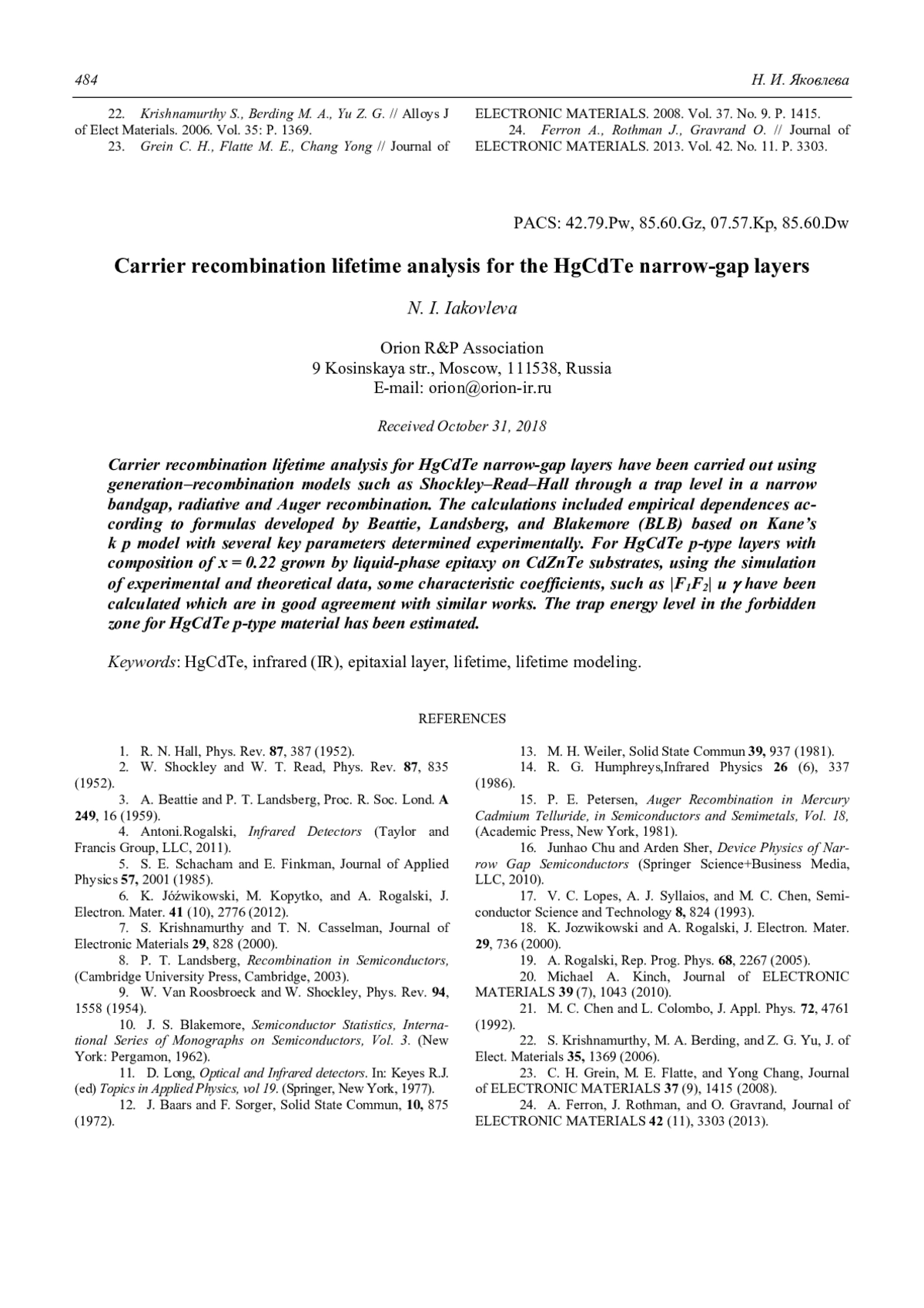

Carrier recombination lifetime analysis for HgCdTe narrow-gap layers have been carried out using generation–recombination models such as Shockley–Read–Hall through a trap level in a narrow bandgap, radiative and Auger recombination. The calculations included empirical dependences according to formulas developed by Beattie, Landsberg, and Blakemore (BLB) based on Kane’s k p model with several key parameters determined experimentally. For HgCdTe p-type layers with composition of x = 0.22 grown by liquid-phase epitaxy on CdZnTe substrates, using the simulation of experimental and theoretical data, some characteristic coefficients, such as |F1F2| и have been calculated which are in good agreement with similar works. The trap energy level in the forbidden zone for HgCdTe p-type material has been estimated.
Предпросмотр статьи
Идентификаторы и классификаторы
- SCI
- Физика
- eLIBRARY ID
- 36690437

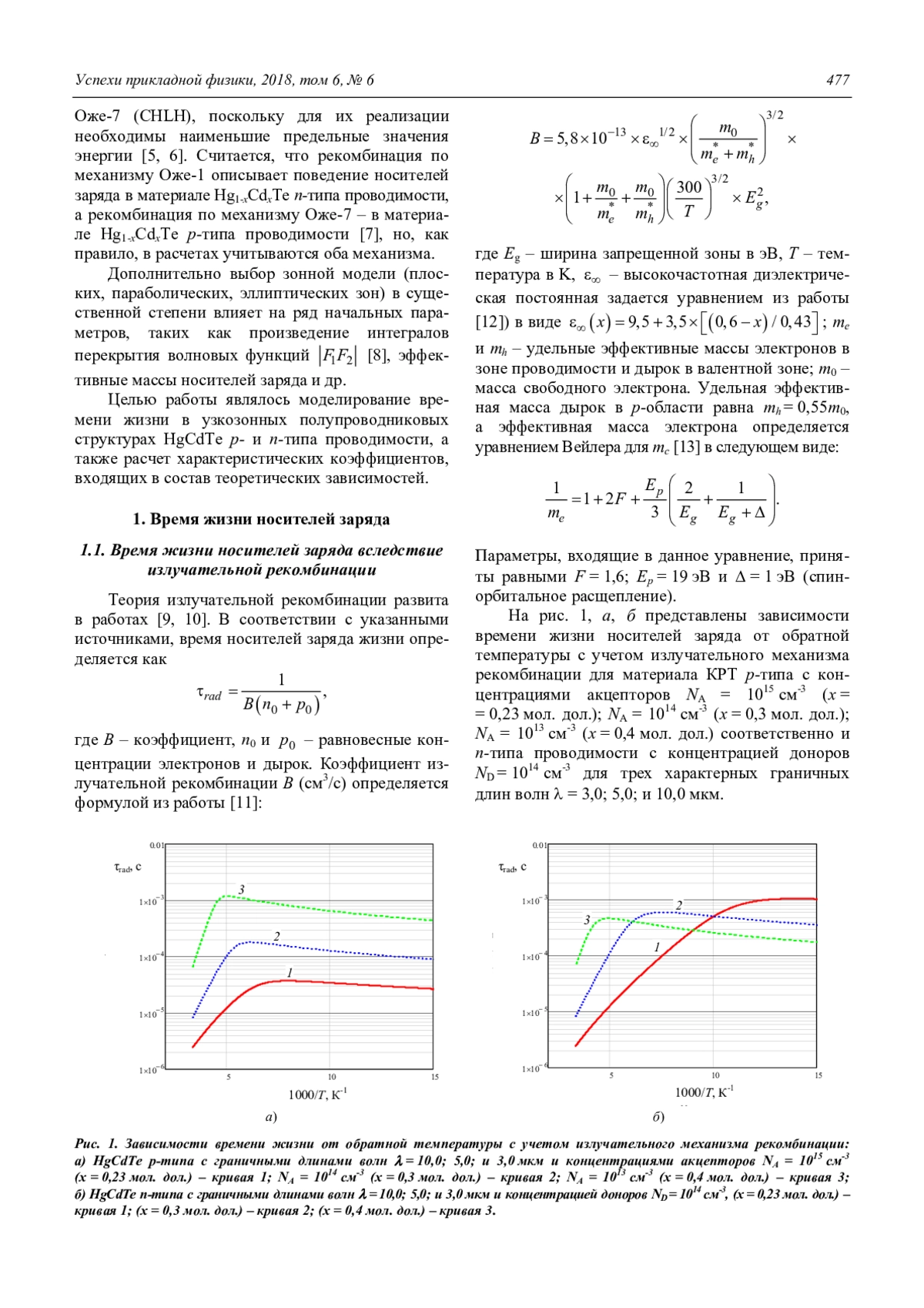

Генерационно-рекомбинационные процессы в HgCdTe непосредственно связаны как с механизмами детектирования фотонов, так и механизмами возникновения шума в фотоэлектронных инфракрасных (ИК) устройствах, а поэтому играют важную роль при расчетах основных фотоэлектрических параметров. В данной работе представлены результаты моделирования времени жизни в узкозонных полупроводниковых структурах HgCdTe р- и n-типа проводимости в соответствии с механизмами рекомбинации Оже, излучательным и Шокли-Рида-Холла, используя эмпирические формулы Битти, Ландсберга и Блэкмора (BLB).

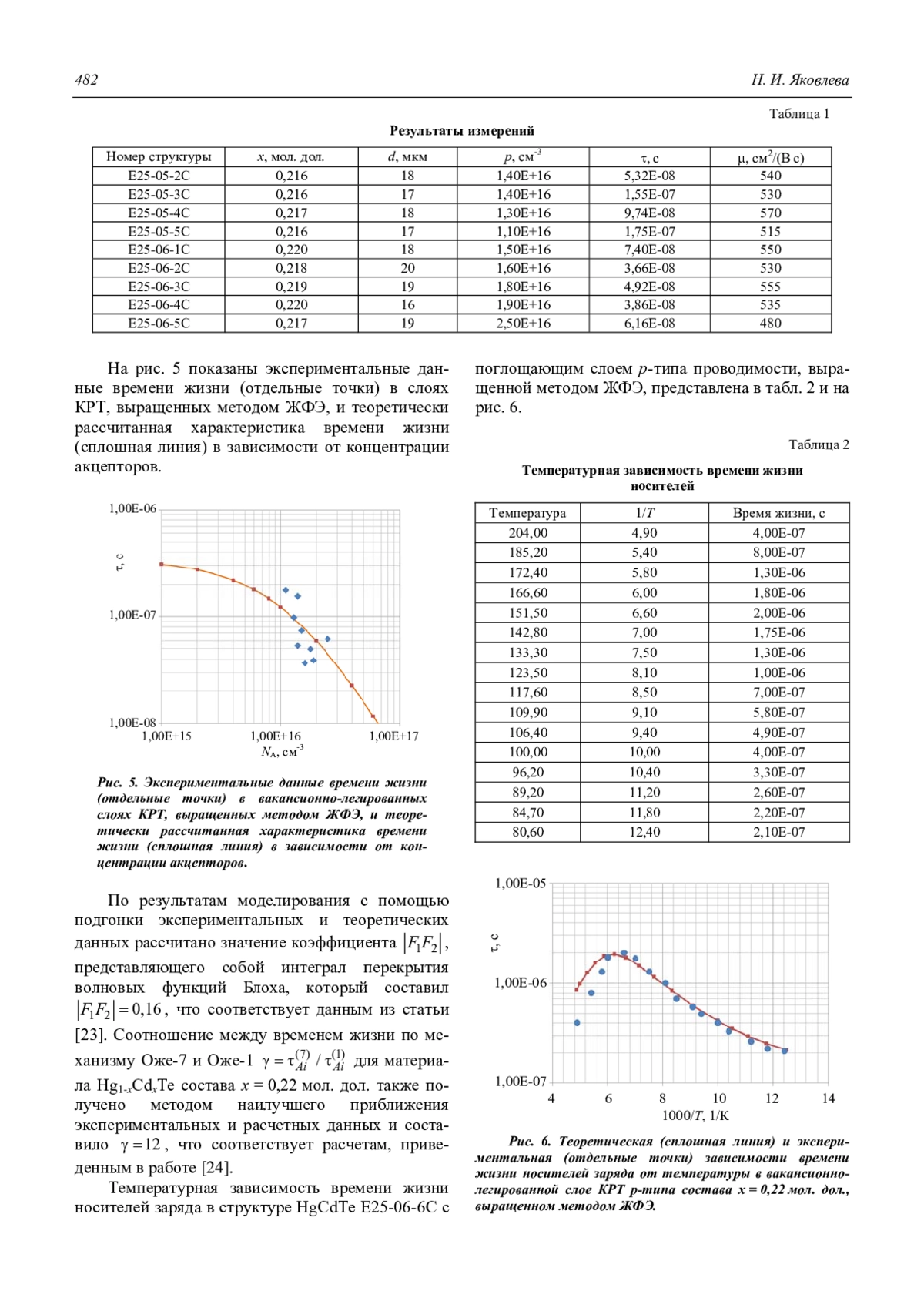

Среднее значение времени жизни неосновных носителей заряда по измеренным слоям КРТ р-типа проводимости, выращенным методом ЖФЭ, составило 82,3 нс. Причиной столь невысоких значений времени жизни считается наличие рекомбинационных центров ШРХ, связанных с вакансиями Hg [24], что подтверждено расчетами температурных зависимостей времени жизни в КРТ р-типа проводимости.

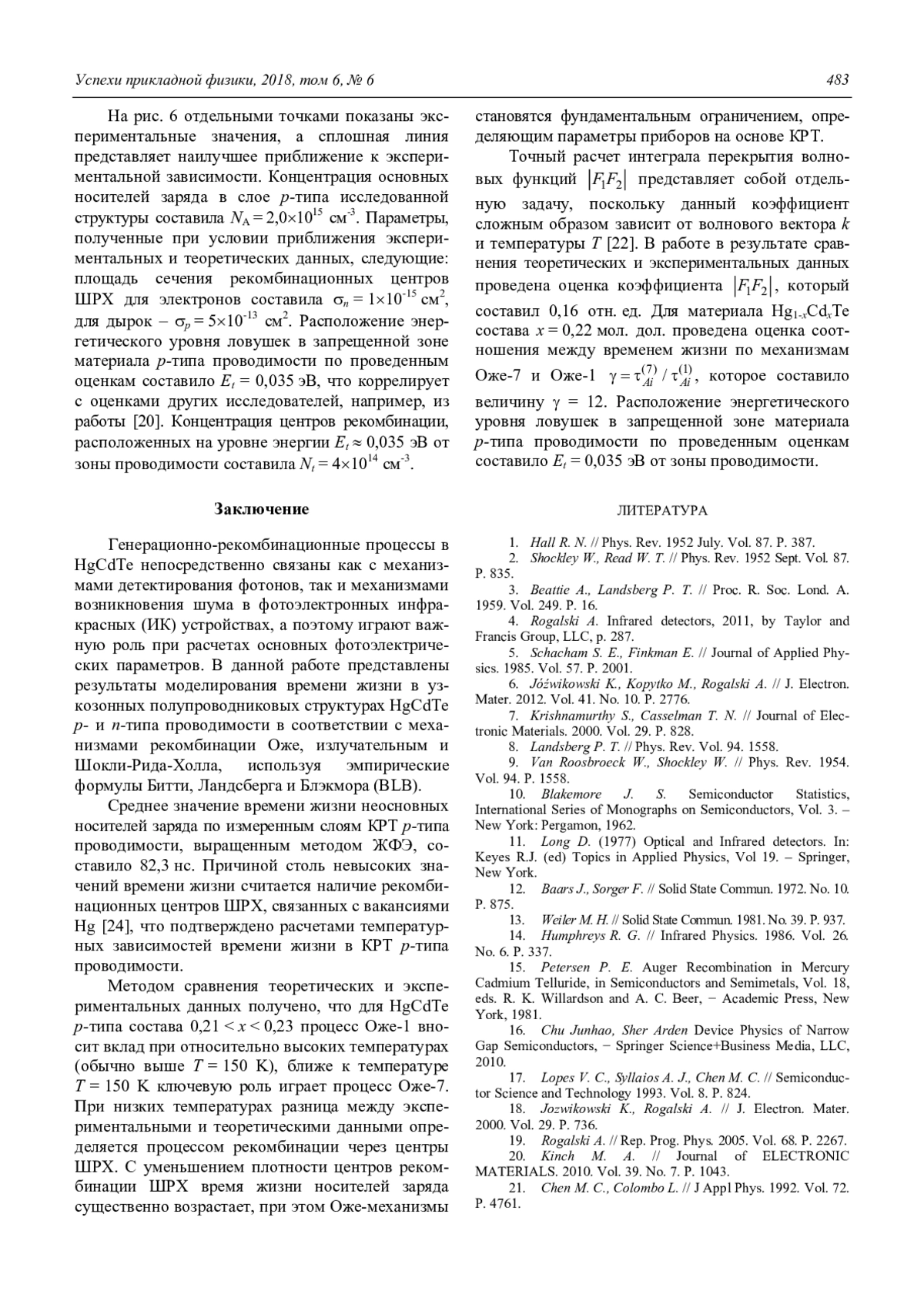

Методом сравнения теоретических и экспериментальных данных получено, что для HgCdTe p-типа состава 0,21 < x < 0,23 процесс Оже-1 вносит вклад при относительно высоких температурах (обычно выше T = 150 K), ближе к температуре T = 150 K ключевую роль играет процесс Оже-7. При низких температурах разница между экспериментальными и теоретическими данными определяется процессом рекомбинации через центры ШРХ. С уменьшением плотности центров рекомбинации ШРХ время жизни носителей заряда существенно возрастает, при этом Оже-механизмы становятся фундаментальным ограничением, определяющим параметры приборов на основе КРТ.

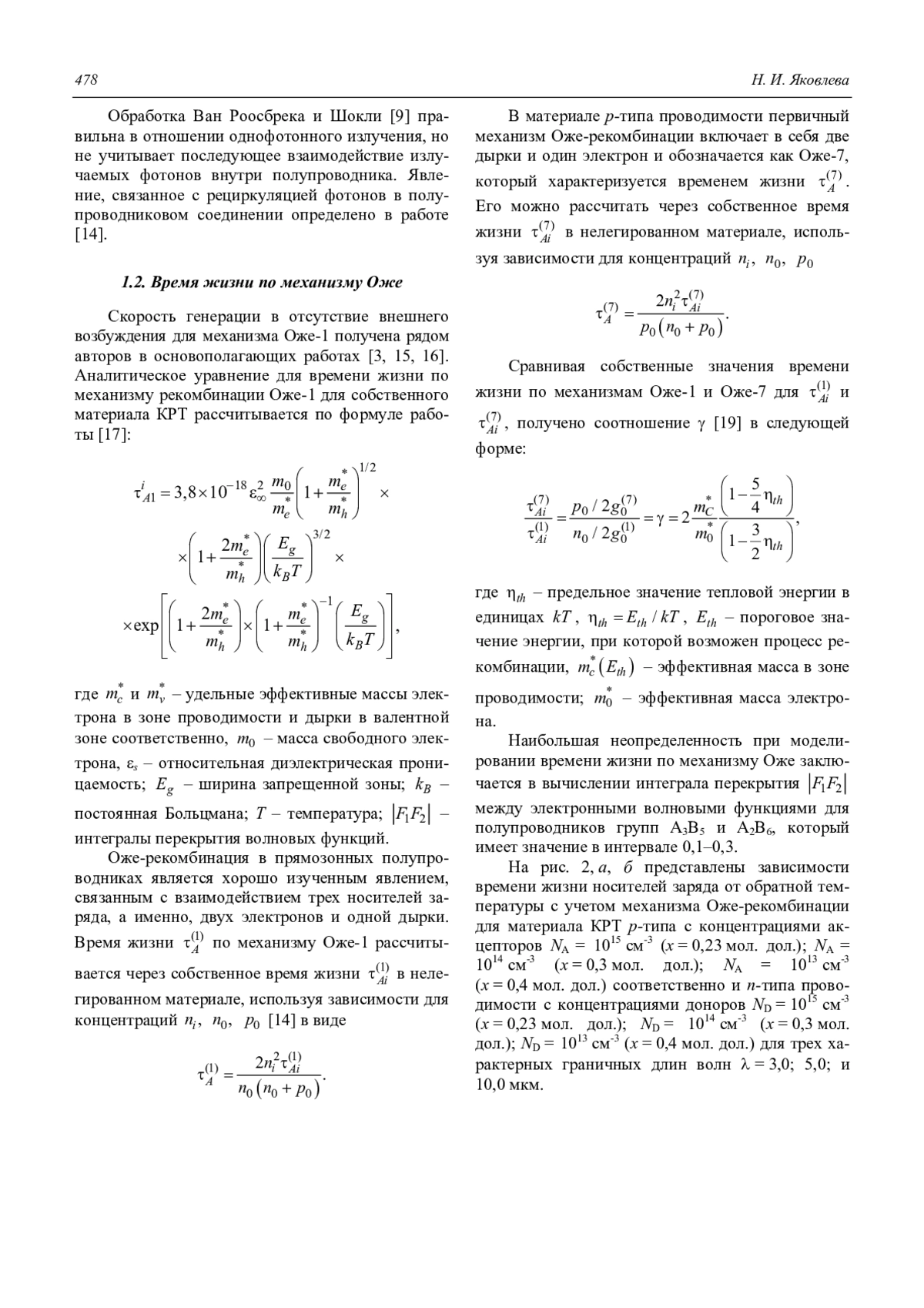

Точный расчет интеграла перекрытия волновых функций F1F2 представляет собой отдельную задачу, поскольку данный коэффициент сложным образом зависит от волнового вектора k и температуры T [22]. В работе в результате сравнения теоретических и экспериментальных данных проведена оценка коэффициента F1F2, который составил 0,16 отн. ед. Для материала Hg1-xCdxTe состава x = 0,22 мол. дол. проведена оценка соотношения между временем жизни по механизмам Оже-7 и Оже-1 (A7i) / (A1i), которое составило величину = 12. Расположение энергетического уровня ловушек в запрещенной зоне материала р-типа проводимости по проведенным оценкам составило Еt = 0,035 эВ от зоны проводимости.
Список литературы
1. Hall R. N. // Phys. Rev. 1952 July. Vol. 87. P. 387.
2. Shockley W., Read W. T. // Phys. Rev. 1952 Sept. Vol. 87. P. 835.
3. Beattie A., Landsberg P. T. // Proc. R. Soc. Lond. A. 1959. Vol. 249. Р. 16.
4. Rogalski A. Infrared detectors, 2011, by Taylor and Francis Group, LLC, p. 287.
5. Schacham S. E., Finkman E. // Journal of Applied Physics. 1985. Vol. 57. Р. 2001.
6. Jóźwikowski K., Kopytko M., Rogalski A. // J. Electron. Mater. 2012. Vol. 41. No. 10. P. 2776.
7. Krishnamurthy S., Casselman T. N. // Journal of Electronic Materials. 2000. Vol. 29. P. 828.
8. Landsberg P. T. // Phys. Rev. Vol. 94. 1558.
9. Van Roosbroeck W., Shockley W. // Phys. Rev. 1954. Vol. 94. P. 1558.
10. Blakemore J. S. Semiconductor Statistics, International Series of Monographs on Semiconductors, Vol. 3. – New York: Pergamon, 1962.
11. Long D. (1977) Optical and Infrared detectors. In: Keyes R.J. (ed) Topics in Applied Physics, Vol 19. – Springer, New York.
12. Baars J., Sorger F. // Solid State Commun. 1972. No. 10. P. 875.
13. Weiler M. H. // Solid State Commun. 1981. No. 39. P. 937.
14. Humphreys R. G. // Infrared Physics. 1986. Vol. 26. No. 6. P. 337.
15. Petersen P. E. Auger Recombination in Mercury Cadmium Telluride, in Semiconductors and Semimetals, Vol. 18, eds. R. K. Willardson and A. C. Beer, − Academic Press, New York, 1981.
16. Chu Junhao, Sher Arden Device Physics of Narrow Gap Semiconductors, − Springer Science+Business Media, LLC, 2010.
17. Lopes V. C., Syllaios A. J., Chen M. C. // Semiconductor Science and Technology 1993. Vol. 8. P. 824.
18. Jozwikowski K., Rogalski A. // J. Electron. Mater. 2000. Vol. 29. P. 736.
19. Rogalski A. // Rep. Prog. Phys. 2005. Vol. 68. P. 2267.
20. Kinch M. A. // Journal of ELECTRONIC MATERIALS. 2010. Vol. 39. No. 7. P. 1043.
21. Chen M. C., Colombo L. // J Appl Phys. 1992. Vol. 72. P. 4761.
22. Krishnamurthy S., Berding M. A., Yu Z. G. // Alloys J of Elect Materials. 2006. Vol. 35: P. 1369.
23. Grein C. H., Flatte M. E., Chang Yong // Journal of ELECTRONIC MATERIALS. 2008. Vol. 37. No. 9. P. 1415.
24. Ferron A., Rothman J., Gravrand O. // Journal of ELECTRONIC MATERIALS. 2013. Vol. 42. No. 11. P. 3303.
1. R. N. Hall, Phys. Rev. 87, 387 (1952).
2. W. Shockley and W. T. Read, Phys. Rev. 87, 835 (1952).
3. A. Beattie and P. T. Landsberg, Proc. R. Soc. Lond. A 249, 16 (1959).
4. Antoni.Rogalski, Infrared Detectors (Taylor and Francis Group, LLC, 2011).
5. S. E. Schacham and E. Finkman, Journal of Applied Physics 57, 2001 (1985).
6. K. Jóźwikowski, M. Kopytko, and A. Rogalski, J. Electron. Mater. 41 (10), 2776 (2012).
7. S. Krishnamurthy and T. N. Casselman, Journal of Electronic Materials 29, 828 (2000).
8. P. T. Landsberg, Recombination in Semiconductors, (Cambridge University Press, Cambridge, 2003).
9. W. Van Roosbroeck and W. Shockley, Phys. Rev. 94, 1558 (1954).
10. J. S. Blakemore, Semiconductor Statistics, International Series of Monographs on Semiconductors, Vol. 3. (New York: Pergamon, 1962).
11. D. Long, Optical and Infrared detectors. In: Keyes R.J. (ed) Topics in Applied Physics, vol 19. (Springer, New York, 1977).
12. J. Baars and F. Sorger, Solid State Commun, 10, 875 (1972).
13. M. H. Weiler, Solid State Commun 39, 937 (1981).
14. R. G. Humphreys,Infrared Physics 26 (6), 337 (1986).
15. P. E. Petersen, Auger Recombination in Mercury Cadmium Telluride, in Semiconductors and Semimetals, Vol. 18, (Academic Press, New York, 1981).
16. Junhao Chu and Arden Sher, Device Physics of Narrow Gap Semiconductors (Springer Science+Business Media, LLC, 2010).
17. V. C. Lopes, A. J. Syllaios, and M. C. Chen, Semiconductor Science and Technology 8, 824 (1993).
18. K. Jozwikowski and A. Rogalski, J. Electron. Mater. 29, 736 (2000).
19. A. Rogalski, Rep. Prog. Phys. 68, 2267 (2005).
20. Michael A. Kinch, Journal of ELECTRONIC MATERIALS 39 (7), 1043 (2010).
21. M. C. Chen and L. Colombo, J. Appl. Phys. 72, 4761 (1992).
22. S. Krishnamurthy, M. A. Berding, and Z. G. Yu, J. of Elect. Materials 35, 1369 (2006).
23. C. H. Grein, M. E. Flatte, and Yong Chang, Journal of ELECTRONIC MATERIALS 37 (9), 1415 (2008).
24. A. Ferron, J. Rothman, and O. Gravrand, Journal of ELECTRONIC MATERIALS 42 (11), 3303 (2013).
