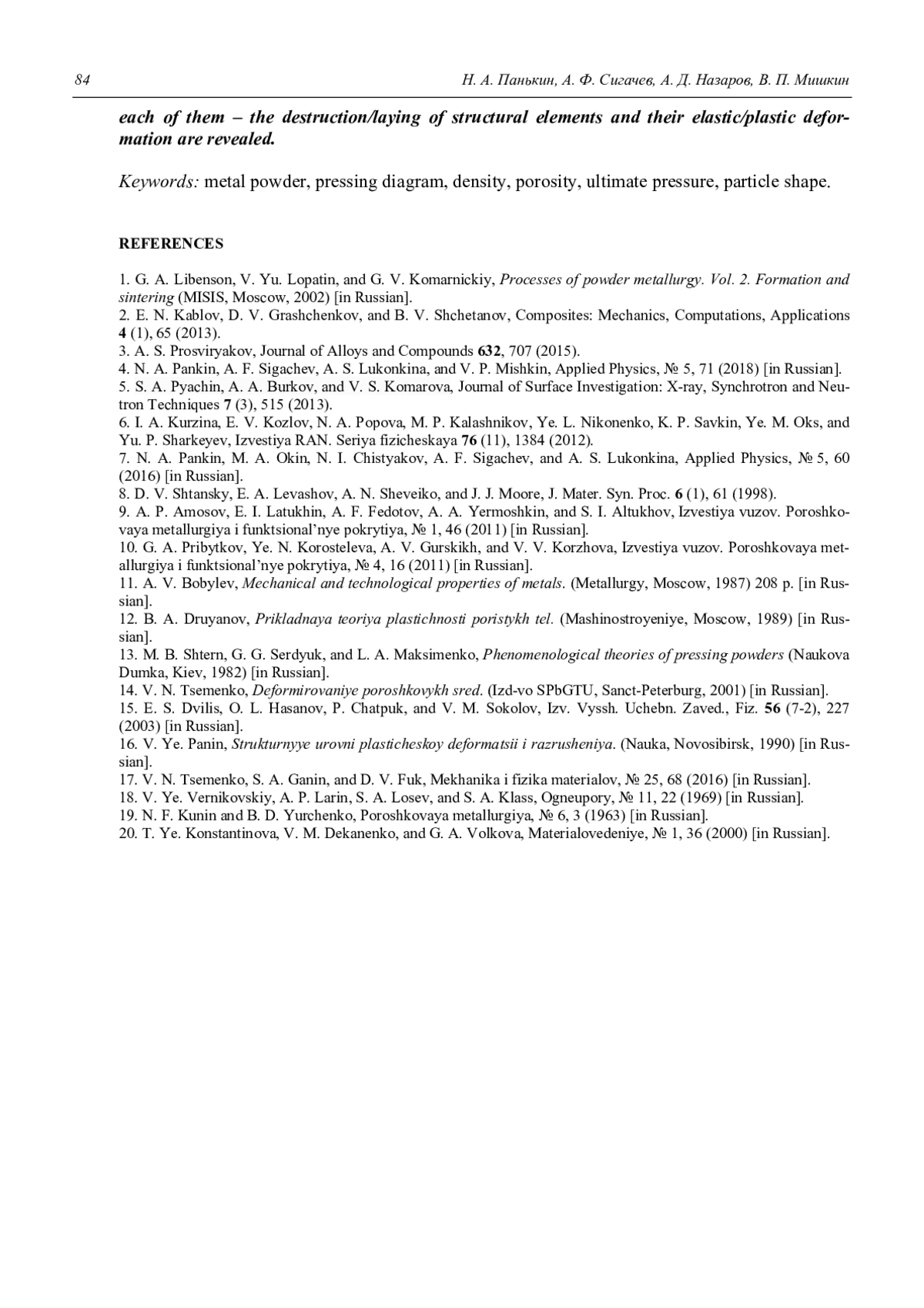

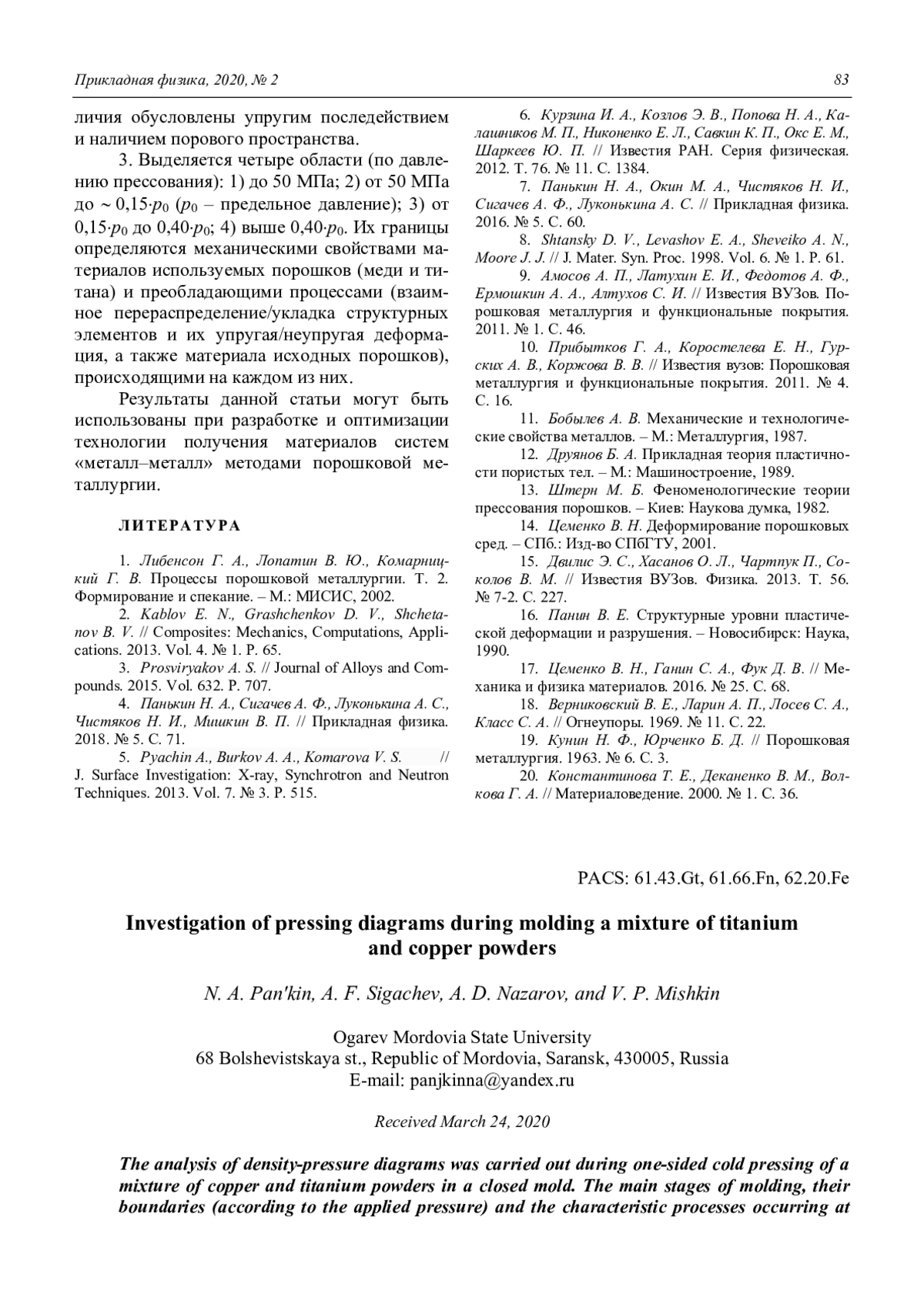

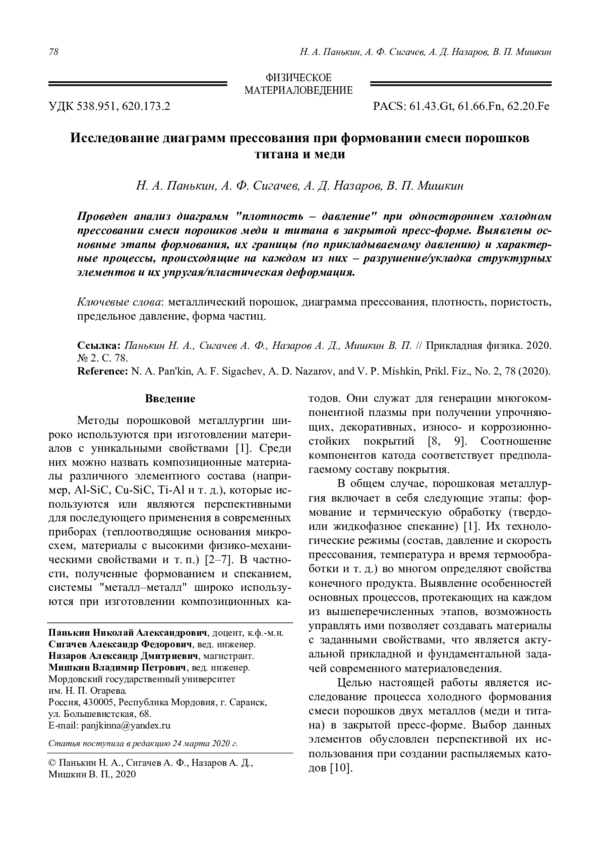

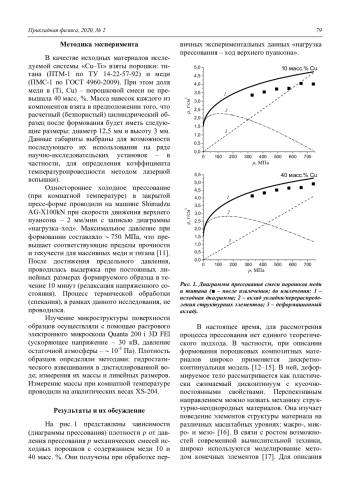

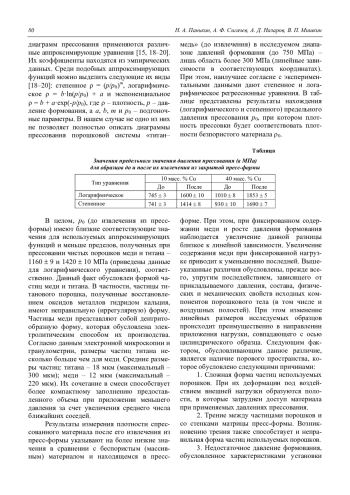

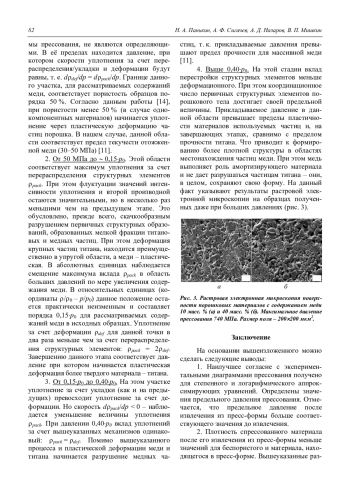

Статья: Исследование диаграмм прессования при формовании смеси порошков титана и меди (2020)

Представлены результаты лабораторных и полевых исследований влияния однократной предпосевной обработки семян пшеницы УФБ-излучением эксиплексной лампы барьерного разряда на молекулах XeCl*. Выявлены дозы и сроки посадки после обработки, оптимальные для увеличения морфологических показателей проростков пшеницы. Показано, что при УФБ-облучении проявляет себя гормезис: переход к субдозам обработки обеспечивает долговременный эффект в полевых условиях, увеличивая показатели урожайности пшеницы. Результаты подтверждают характеристику указанного физического метода стимуляции семян как экологически безопасного метода повышения продуктивности растений и качества урожая.

Рассмотрено влияние параметров гибкой разделительной мембраны на порог чувствительности оптико-акустического приемника излучения ИК и ТГц диапазонов. Проведены обобщенные расчеты чувствительности мембран, выполненных на основе традиционных материалов: серебро, полиметилметакрилат, нитрид кремния. Анализируется перспективность применения однослойного графена, как наиболее перспективного материала для создания мембран. Показано, что графен является идеальным материалом для изготовления гибкой мембраны из-за его атомной толщины, высокой прочности, газонепроницаемости и высокой электропроводности. Представлены обобщенные расчеты чувствительности мембран из классического графена и его аллотропных модификаций. Показано, что повышение чувствительности при изготовлении мембран из классического графена составляет порядка 9 000, а из гексатриграфена порядка 300 000 по сравнению с наиболее чувствительными мембранами из полиметилметакрилата. Показано, что высокая прозрачность и высокая электропроводность графена являются решающими для выбора схемы приемник Хейса с динамическим конденсатором.

В настоящей работе проведено исследование закономерностей изменения стандартных энтальпии и энтропии образования соединений системы AIIIBV от порядкового номера элемента в Периодической системе. Построены зависимости стандартной энтальпии образования соединений системы AIIIBV от порядкового номера элемента А и элемента B в Периодической системе. Показано, что закономерности изменения характеристик соединений системы AIIIBV – стандартных энтальпий и энтропии в зависимости от положения элемента А и элемента В в Периодической системе аналогичны.

В настоящей работе проведено исследование закономерностей изменения стандартных энтальпии и энтропии образования соединений системы AIIIBV от порядкового номера элемента в Периодической системе. Построены зависимости стандартной энтальпии образования соединений системы AIIIBV от порядкового номера элемента А и элемента B в Периодической системе. Показано, что закономерности изменения характеристик соединений системы AIIIBV – стандартных энтальпий и энтропии в зависимости от положения элемента А и элемента В в Периодической системе аналогичны.

В настоящей работе проведено исследование закономерностей изменения стандартных энтальпии и энтропии образования соединений системы AIIIBV от порядкового номера элемента в Периодической системе. Построены зависимости стандартной энтальпии образования соединений системы AIIIBV от порядкового номера элемента А и элемента B в Периодической системе. Показано, что закономерности изменения характеристик соединений системы AIIIBV – стандартных энтальпий и энтропии в зависимости от положения элемента А и элемента В в Периодической системе аналогичны.

Исследованы электромагнитные характеристики двухслойных градиентных структур Mn-Zn ферритов, полученные электронно-лучевой обработкой. Проведен теоретический анализ и экспериментальное исследование полученных структур «немагнитный проводник–феррит», характеризующиеся повышением коэффициента затухания и уменьшением коэффициента отражения электромагнитной волны в 1,3–1,6 раза. Показана возможность получения тонких приповерхностных слоев, обедненных цинком, с повышенной электропроводностью.

В настоящей работе исследовано изменение спектральных характеристик и проводящих свойств тонких пленок фуллерена, осажденных из растворов ароматических и неароматических растворителей. Наглядно показано, что влияние природы растворителя существенно влияет на морфологию поверхности пленки. Прямые спектры видимого диапазона пленочных структур фуллерена С60 продемонстрировали максимумы коэффициента поглощения в диапазоне 330–500 нм. Расчёт оптической ширины запрещенной зоны явно демонстрирует возможность модернизации атомарной структуры плёнок посредством использования различных типов растворителей. Вольт-амперные характеристики показали увеличение кинетики заряда при облучении пленок фуллерена, осажденных посредством дихлорметана и тетрахлорметана. Дополнительно проведены исследования влияния частоты переменного тока на про-водящие параметры пленочных структур в диапазоне частот 1–100 кГц.

Исследованы электрофизические характеристики наноразмерных пленок оксида индий-олово (ITO), полученных методом реактивного магнетронного распыления мишени In/Sn в кислородосодержащей среде. Приведены результаты исследования изменения электропроводности пленок ITO в широком интервале температур и частот. Определены значения концентрации основных носителей заряда, их подвижности и положение уровня Ферми. Исследованы оптические свойства пленок в широком диапазоне длин волн.

Представлены результаты исследований, направленные на решение проблемы создания диэлектрических покрытий на поверхности проводников для придания им электроизоляционных свойств. Для создания покрытий применялось электронно-лучевое испарение керамики с помощью форвакуумного плазменного источника электронов. Измерены относительная диэлектрическая проницаемость, тангенс угла диэлектрических потерь, полное сопротивление осажденного электроизоляционного покрытия.

Проведено сравнение двух способов утонения обратной стороны матричного модуля антимонида индия (100) с применением абразивной и безабразивной шлифовки различными аналитическими методами. Показано, что включение дополнительного этапа механической шлифовки позволяет добиться существенного улучшения геометрии матричного модуля после финишной полировки в сравнении с безабразивной обработкой. Среднеарифметическое значение шероховатости поверхности после проведения всех этапов обработки не превышает допустимых значений. С помощью построения карт обратного пространства оценена степень влияния различных способов обработки на кристаллическую структуру материала.

Работа посвящена изучению теплофизических и радиационных процессов в ходе формирования плазменного канала при прохождении серии импульсов тока импульсно-периодического цезий–ртуть–ксенонового разряда.

Показано влияние на развитие и релаксацию плазменного канала режима вспомогательного разряда, температуры и давления паров металлов. Изучены спектральные характеристики при прохождении каждого из импульсов тока.

Работа посвящена изучению теплофизических и радиационных процессов в ходе формирования плазменного канала при прохождении серии импульсов тока импульсно-периодического цезий–ртуть–ксенонового разряда.

Показано влияние на развитие и релаксацию плазменного канала режима вспомогательного разряда, температуры и давления паров металлов. Изучены спектральные характеристики при прохождении каждого из импульсов тока.

В работе представлена апробация численного метода решения уравнений Власова-Пуассона на примере построения ВАХ плоского вакуумного диода с тепловым разбросом носителей заряда по скоростям.

В инженерной практике проектирования электронных пушек для импульсных электровакуумных приборов СВЧ необходимо с высокой точностью определять напряжение запирания. Используемая в оптимизационных расчётах модель эмиттера, основана на представлении эмиссионной поверхности множеством плоских диодов с бесконечной эмиссионной способностью. Каждый плоский диод описывается законом степени 3/2, что приводит к завышению значения напряжения запирания пушки, поскольку не учитывается тепловой разброс электронов по скоростям.

Использование кинетического уравнения для моделирования транспорта носителей заряда в прикатодной области электронной пушки повышает точность определения формы потенциального барьера, обусловленного пространственным зарядом электронного потока в широком диапазоне приложенных напряжений. В отличие от стационарного метода крупных частиц, используемого в оптимизационных расчётах электронных пушек, кинетическое уравнение позволяет моделировать процесс отражения электронов от потенциального барьера и не требует применения интерполяции для расчета плотностей тока и заряда.

Уравнения Власова-Пуассона было решено методом контрольных объёмов.

Получены сечения тормозного излучения, отнесенного к элементу частоты излученного фотона, при рассеянии электрона на одном кулоновом центре, находящемся в стационарном электрическом поле. В найденных сечениях учтено влияние суперпозиции движения излучающих частиц в кулоновом и внешнем электрическом полях. Показано что при определенных условиях появление внешнего электрического поля мо-жет приводить к заметному изменению зависимости сечения от частоты по сравнению со случаем сечения тормозного излучения, вызванного рассеянием электро-на на изолированном кулоновом центре.

Проведены исследования свечения кварца, сапфира и кристаллов MgF2 под воздействием пучка электронов с энергией до 400 кэВ. Во всех образцах зарегистрированы полосы излучения, интенсивность которых в ультрафиолетовой (УФ) области спектра при отсутствии поглощения увеличивается с уменьшением длины волны, а форма импульса излучения в области 200–400 нм соответствует форме импульса тока пучка. Данные полосы были отнесены к излучению Вавилова–Черенкова (ИВЧ). Установлено, что в сапфире и кристаллах MgF2 во время облучения пучком электронов возникает наведённое поглощение, которое существенно влияет на спектр излучения.

С использованием ионной модели химической связи и известных равновесных межъядерных расстояний в кристаллах и в соответствующих им молекулах определены параметры потенциала «некулоновского» (борновского) отталкивания ионов для 128 кристаллов с решеткой типа NaCl. Эти параметры используются для получения новых данных об эффективных зарядах ионов в кристаллах и о сжимаемости кристаллов.
