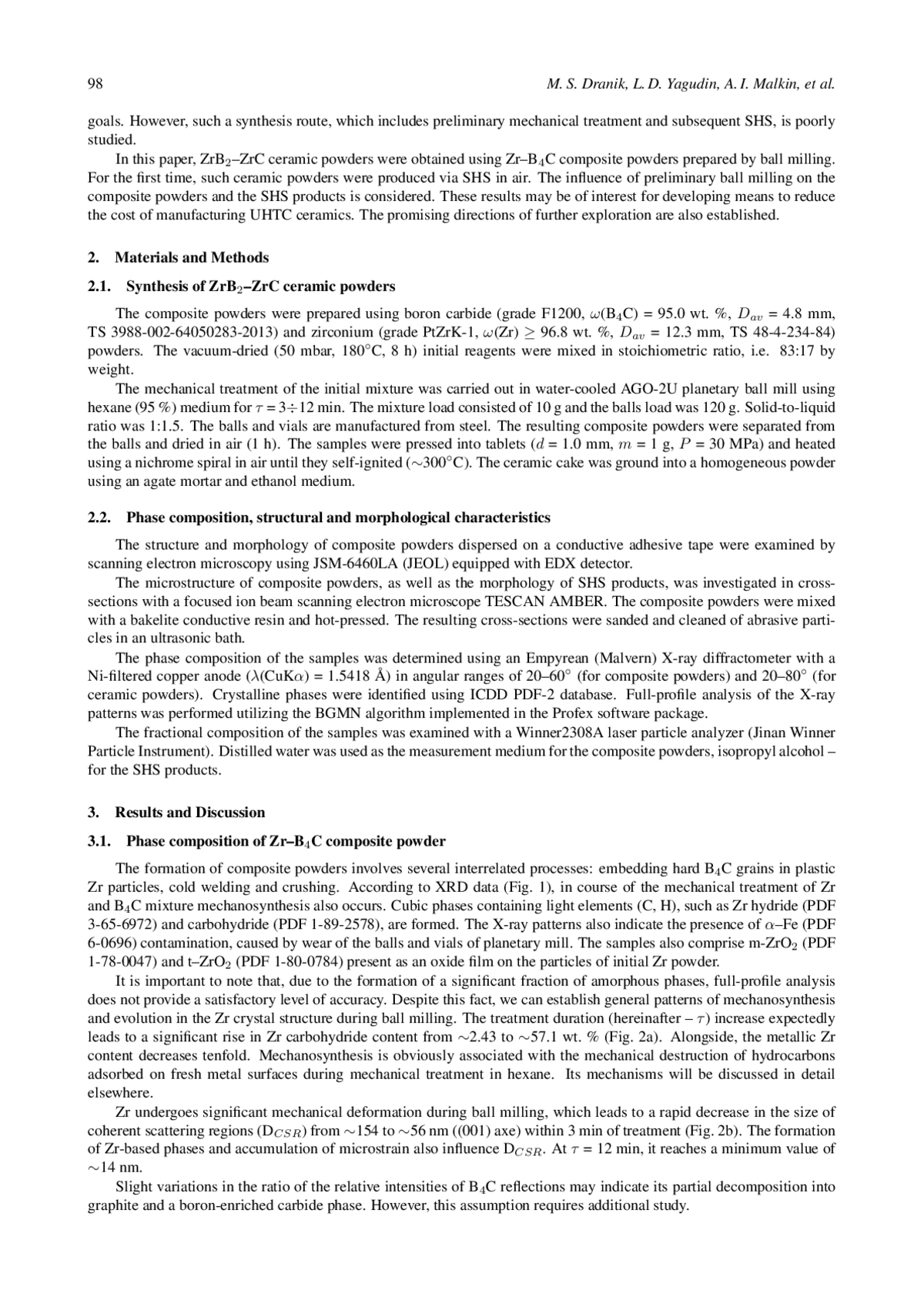

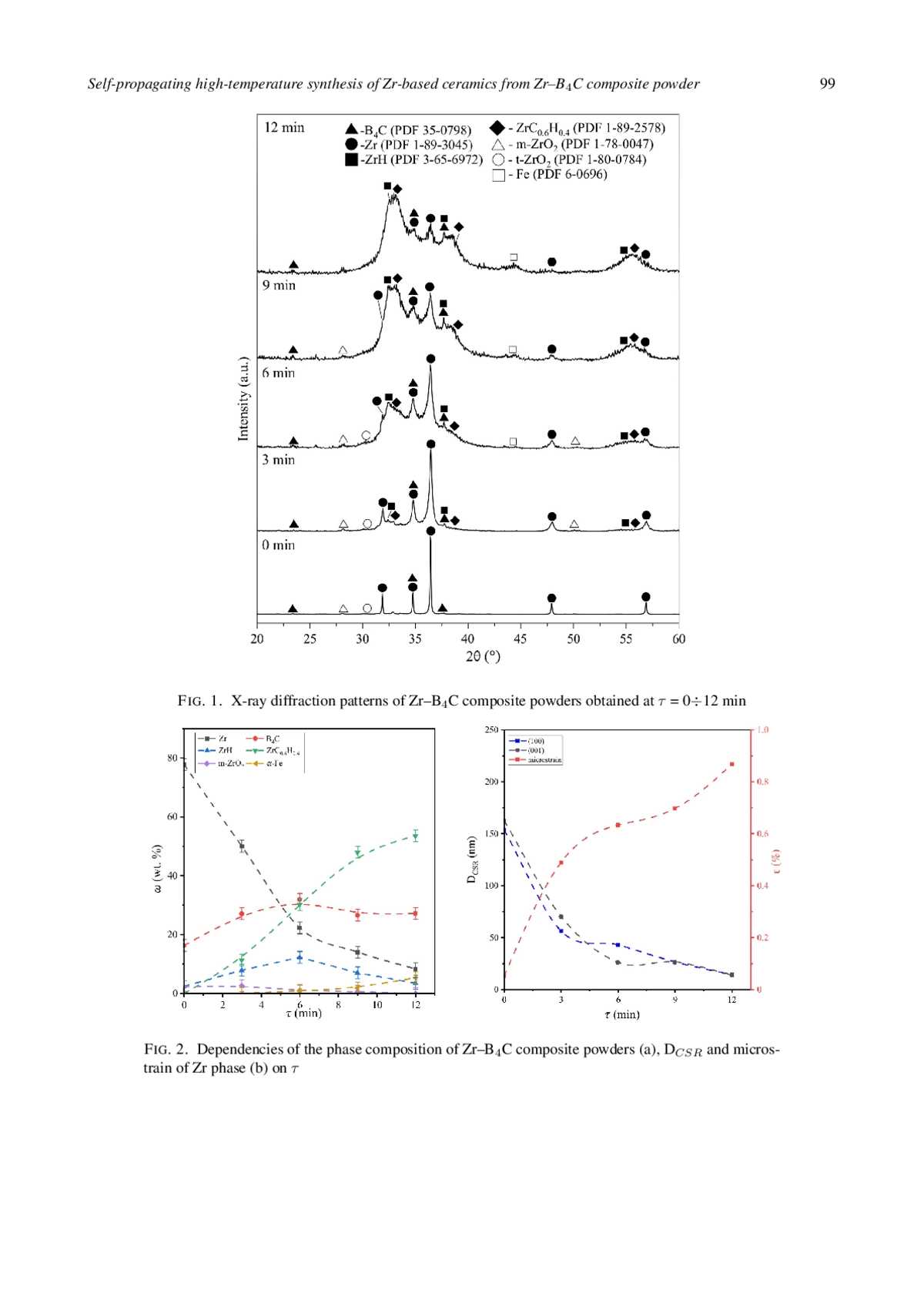

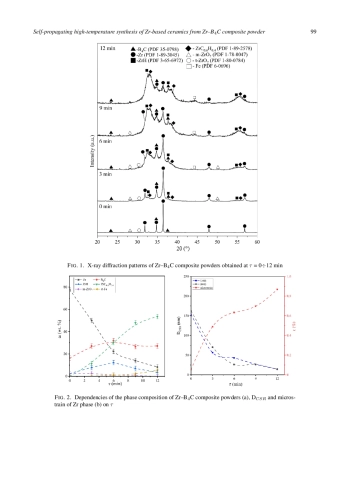

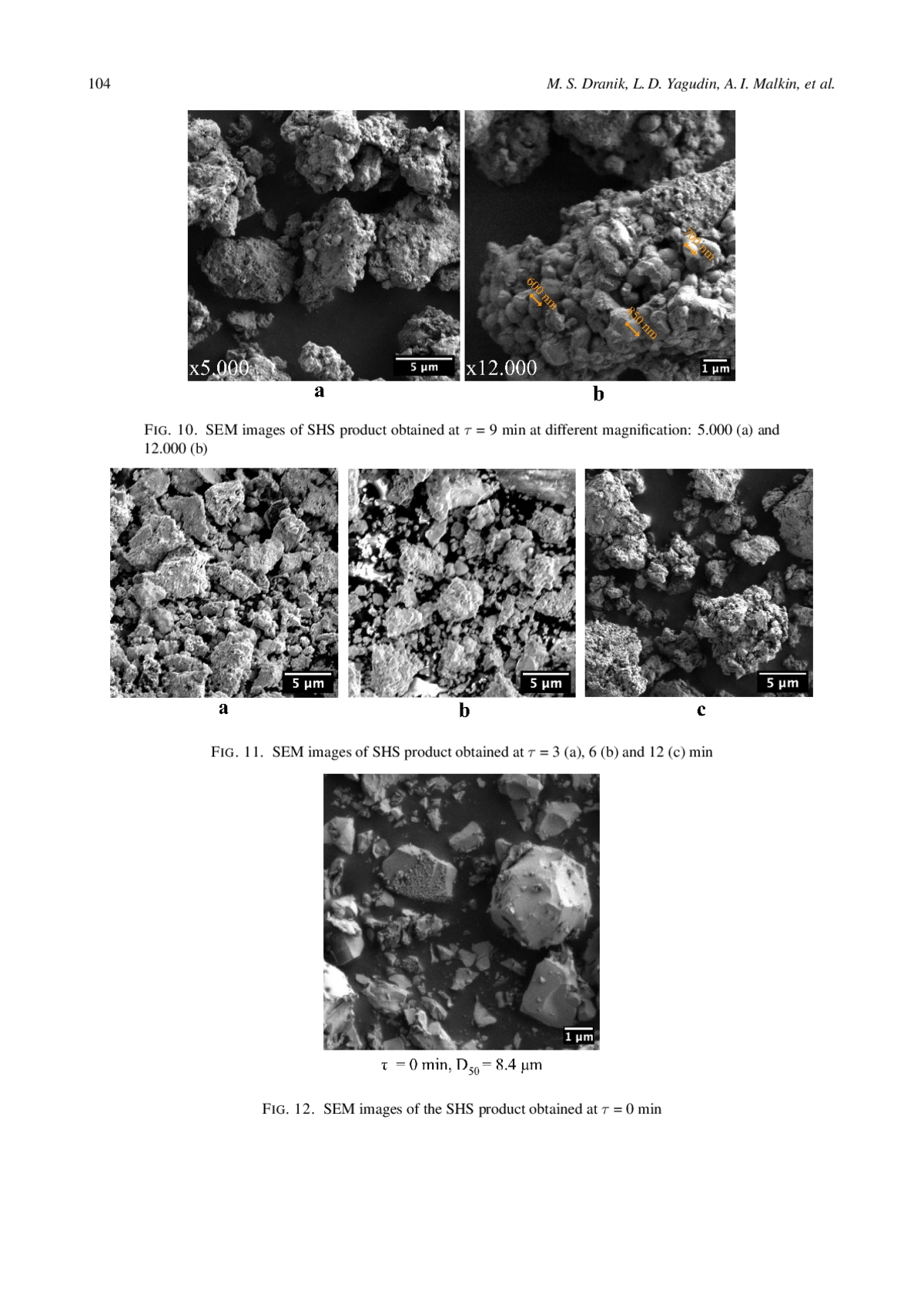

В работе получены керамические порошки ZrB2-ZrC методом самораспространяющегося высокотемпературного синтеза (СВС) из композиционных порошков-прекурсоров Zr-B4C. Композиционные порошки были получены путем механообработки смеси порошков Zr и B4C в планетарной шаровой мельнице в течение 3-12 минут среде гексана. Изучена структура, морфология, фазовый и фракционный состав композиционных порошков-прекурсоров и керамических порошков, полученных методом СВС. Показано, что в процессе механообработки частицы B4C интенсивно внедряются в Zr, достигая равномерного распределения спустя 9 минут обработки. Сделано предположение о возможном механизме СВС.
Идентификаторы и классификаторы
- SCI
- Физика
- УДК
- 53. Физика
Transition metal diborides (MB2, M = Zr, Hf, Ti) exhibit outstanding characteristics such as a high melting point (>3000 C), chemical resistance, excellent mechanical properties (E = 340∼560 GPa, H = 20∼35 GPa [1]), electrical and thermal conductivity. These materials retain their properties even at high temperatures (> 550 ◦C), are resistant to thermal shock and possess moderate thermal expansion [2]. As a result, they found application in ultrahigh-temperature ceramics (UHTC) [3–5]. To obviate the limitations of single-phase UHTC, they are alloyed with various additives: carbides [6, 7], nitrides [8, 9] and silicides [10, 11] of transition metals, Mo, W, Ta and Si [12, 13], as well as SiC. In particular, the development of ZrB2–ZrC composite ceramics allows for reducing their brittleness and increasing damage resistance
Если у вас возникли вопросы или появились предложения по содержанию статьи, пожалуйста, направляйте их в рамках данной темы.

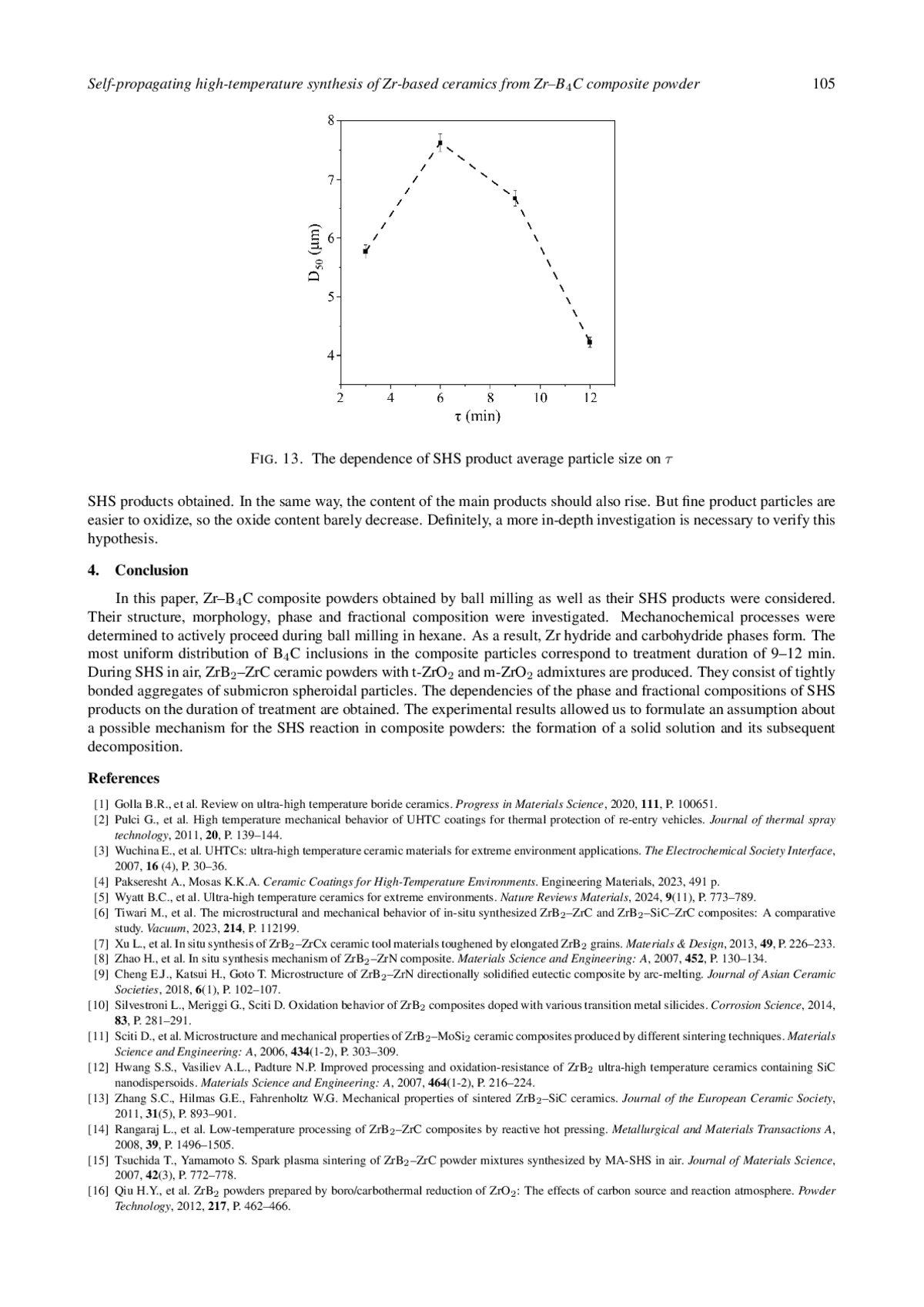

Список литературы
1. Golla B.R., et al. Review on ultra-high temperature boride ceramics. Progress in Materials Science, 2020, 111, P. 100651. EDN: DFGAEH
2. Pulci G., et al. High temperature mechanical behavior of UHTC coatings for thermal protection of re-entry vehicles. Journal of thermal spray technology, 2011, 20, P. 139-144. EDN: IZGLFF
3. Wuchina E., et al. UHTCs: ultra-high temperature ceramic materials for extreme environment applications. The Electrochemical Society Interface, 2007, 16 (4), P. 30-36.
4. Pakseresht A., Mosas K.K.A. Ceramic Coatings for High-Temperature Environments. Engineering Materials, 2023, 491 p.
5. Wyatt B.C., et al. Ultra-high temperature ceramics for extreme environments. Nature Reviews Materials, 2024, 9(11), P. 773-789.
6. Tiwari M., et al. The microstructural and mechanical behavior of in-situ synthesized ZrB2-ZrC and ZrB2-SiC-ZrC composites: A comparative study. Vacuum, 2023, 214, P. 112199. EDN: MWTUEU
7. Xu L., et al. In situ synthesis of ZrB2-ZrCx ceramic tool materials toughened by elongated ZrB2 grains. Materials & Design, 2013, 49, P. 226-233. EDN: VSQUSQ
8. Zhao H., et al. In situ synthesis mechanism of ZrB2-ZrN composite. Materials Science and Engineering: A, 2007, 452, P. 130-134. EDN: KLLTKX
9. Cheng E.J., Katsui H., Goto T. Microstructure of ZrB2-ZrN directionally solidified eutectic composite by arc-melting. Journal of Asian Ceramic Societies, 2018, 6(1), P. 102-107.
10. Silvestroni L., Meriggi G., Sciti D. Oxidation behavior of ZrB2 composites doped with various transition metal silicides. Corrosion Science, 2014, 83, P. 281-291. EDN: YFEFPL
11. Sciti D., et al. Microstructure and mechanical properties of ZrB2-MoSi2 ceramic composites produced by different sintering techniques. Materials Science and Engineering: A, 2006, 434(1-2), P. 303-309. EDN: XZUFHJ
12. Hwang S.S., Vasiliev A.L., Padture N.P. Improved processing and oxidation-resistance of ZrB2 ultra-high temperature ceramics containing SiC nanodispersoids. Materials Science and Engineering: A, 2007, 464(1-2), P. 216-224. EDN: KLLKEN
13. Zhang S.C., Hilmas G.E., Fahrenholtz W.G. Mechanical properties of sintered ZrB2-SiC ceramics. Journal of the European Ceramic Society, 2011, 31(5), P. 893-901.
14. Rangaraj L., et al. Low-temperature processing of ZrB2-ZrC composites by reactive hot pressing. Metallurgical and Materials Transactions A, 2008, 39, P. 1496-1505. EDN: VBYRQU
15. Tsuchida T., Yamamoto S. Spark plasma sintering of ZrB2-ZrC powder mixtures synthesized by MA-SHS in air. Journal of Materials Science, 2007, 42(3), P. 772-778. EDN: TUXRSD
16. Qiu H.Y., et al. ZrB2 powders prepared by boro/carbothermal reduction of ZrO2: The effects of carbon source and reaction atmosphere. Powder Technology, 2012, 217, P. 462-466. EDN: XZJCQU
17. Sacks M.D., et al. Carbothermal reduction synthesis of nanocrystalline zirconium carbide and hafnium carbide powders using solution-derived precursors. Journal of Materials Science, 2004, 39, P. 6057-6066.
18. Zhang S., et al. Novel synthesis of ZrB2 powder via molten-salt-mediated magnesiothermic reduction. Journal of the American Ceramic Society, 2014, 97(6), P. 1686-1688.
19. Johnson W.B., Nagelberg A.S., Breval E. Kinetics of formation of a platelet-reinforced ceramic composite prepared by the directed reaction of zirconium with boron carbide. Journal of the American Ceramic Society, 1991, 74(9), P. 2093-2101.
20. Hu Q., et al. Combustion and formation behavior of hybrid ZrB2 and ZrC particles in Al-Zr-B4C system during self-propagation high temperature synthesis. International Journal of Refractory Metals and Hard Materials, 2012, 31, P. 89-95.
21. Xu J., et al. Reaction behavior and formation mechanism of ZrB2 and ZrC from the Ni-Zr-B4C system during self-propagating high-temperature synthesis. Materials, 2022, 16(1), P. 354.
22. Zhang M., et al. The effect of B4C particle size on the reaction process and product in the Cu-Zr-B4C system, Journal of Asian Ceramic Societies, 2015, 3(1), P. 38-43.
23. Tsuchida T., Yamamoto S. Mechanical activation assisted self-propagating high-temperature synthesis of ZrC and ZrB2 in air from Zr/B/C powder mixtures. Journal of the European Ceramic Society, 2004, 24(1), P. 45-51. EDN: ERPOSJ
24. Gasparrini C., et al. On the stoichiometry of zirconium carbide. Scientific Reports, 2020, 10(1), P. 6347. EDN: HVSLLO
25. Mitrokhin V.A., Lyutikov R.A., Yurkova R.S. Change in the lattice constant of zirconium carbide in the region of homogeneity. Inorg. Mater. (USSR) (Engl. Transl.), 1975, 11(6), P. 978-980.
Выпуск
Другие статьи выпуска
Стабильность и долговечность электрохимических систем преобразования энергии являются важными проблемами. В данном исследовании изучались две стратегии стабилизации: 1) нанесение барьерного слоя из многослойного графена на обе стороны мембраны Nafion и 2) введение политетрафторэтилена непосредственно в каталитические слои. Электрохимические характеристики оценивались в двухэлектродной конфигурации: путем потенциостатического старения при 2,5 В и измерения кроссовера водорода. Характеристика материалов, выполняющих функции барьерных слоев, проводилась с использованием сканирующей и просвечивающей электронной микроскопии, лазерной корреляционной спектроскопии и дифференциального термического анализа. Показано, что оба компонента стабилизируют Nafion за счет межфазных взаимодействий, что приводит к увеличению срока службы и снижению кроссовера водорода. В то время как в контрольном образце наблюдалось увеличение кроссовера, в модифицированных образцах оно снизилось на 50% и 33%. Эти результаты подчеркивают потенциал изучаемых материалов для повышения стабильности электролизеров воды с полимерной электролитной мембраной, что способствует созданию более долговечных и эффективных систем для применения в водородной энергетике.
Проведена сравнительная оценка влияния 2D графеновых структур, полученных из лигнина, крахмала и целлюлозы методом самораспространяющегося высокотемпературного синтеза, на механические, термические и электрические свойства плёнок поли-4,4’-оксидифениленпиромеллитимида. Обнаружено, что введение синтезированных наночастиц позволяет модифицировать механические свойства полиимидного материала без значительного снижения удельного объёмного и поверхностного сопротивления. Также были установлены и проанализированы зависимости изменения свойств нанокомпозитных пленочных материалов от различных факторов: типа биополимера, из которого был получен нанонаполнитель; морфометрических параметров приготовленного наноразмерного материала и концентрации нанонаполнителя.
Впервые изучена термическая стабильность фазового состава сульфидных гетеронаноструктур сульфида (ZnS)(Ag2S)x Твердофазные гетеронаноструктуры (ZnS)(Ag2S)x с x = 0.002-0.50 синтезированы методом гидрохимического соосаждения сульфидов ZnS и Ag2S. Размер наночастиц ZnS, оцененный по уширению дифракционных отражений, в полученных исходных гетеронаноструктурах составляет 2-4 нм. Отжиг синтезированных гетеронаноструктур (ZnS)(Ag2S)x на воздухе при температуре от 25 до 530 °C и выше приводит к изменению их фазового состава за счет окисления кубического сульфида ZnS до гексагонального оксида цинка. Окисление начинается при температуре ~250 °C; размер наночастиц ZnO варьируется в диапазоне от 12 до 17-25 нм. Окисление твердофазных гетеронаноструктур (ZnS)(Ag2S)x на воздухе показало, что потеря веса, происходящая при нагревании от ~250 до ~430-450 °C, связана с началом окисления сульфида ZnS и образованием оксида ZnO. Наиболее значительная потеря веса наблюдается после нагревания от ~450 до ~580 °C из-за увеличения содержания ZnO, окисления серы и ее удаления в виде SO2.
В работе представлены синтез и характеристика композитных фотокатализаторов на основе g-C3N4, модифицированного Ni(OH)2 и Co(OH)2, для восстановления CO2 под действием видимого света (λ = 410 нм). Исследования методом РФА, УФ-вид спектроскопии и ПЭМ ВР показали, что осаждение гидроксидов не нарушает кристаллическую структуру g-C3N4, однако приводит к незначительному увеличению межслоевого расстояния и ширины запрещенной зоны. Ni(OH)2 представлен наночастицами размером около 7 нм, тогда как Co(OH)2 кристаллизуется в виде более крупных частиц размером ~24 нм. По данным ПЭМ установлено, что после фотокаталитического восстановления CO2 происходит частичная агломерация Ni(OH)2/NiO. Катализатор, содержащий 0,1 масс.% Ni(OH)2, продемонстрировал наибольшую фотокаталитическую активность - 7,04 мкмоль г-1 ч-1, что в 1,9 раза выше по сравнению с исходным g-C3N4. Для фотокатализатора 0,5 масс.% Co(OH)2/g-C3N4 наблюдалось увеличение активности в 1,3 раза относительно исходного g-C3N4. Полученное улучшение активности обусловлено формированием гетероперехода типа II между g-C3N4 и Ni(OH)2, что способствует эффективному переносу зарядов и подавлению их рекомбинации.
Для изучения процесса кристаллизации смешанного MnOx-ZrO2 оксида в различных средах применялись методы in situ рентгеновской дифракции и термогравиметрического анализа. В качестве референсного образца использовался чистый ZrO2. Показано, что процесс кристаллизации в Mn-содержащем образце зависит от среды: температура кристаллизации в восстановительной и инертной среде составляла 450-455 C, а в окислительной - 560 °C. Таким образом, добавление марганца привело к смещению температуры кристаллизации в сторону более высоких значений по сравнению с чистым ZrO2 (425 °C). Полученная кристаллическая фаза представляет собой твердый раствор Zr1-yMnyO2, а не чистый ZrO2. Вероятно, катионы Mn позволили стабилизировать тетрагональный диоксид циркония вместо моноклинного.
В данной работе представлен одностадийный водный синтез золотых наночастиц (AuNPs) с использованием новых амидиновых производных клозо-декаборатного аниона, функционализированных терминальными тиольными группами, в качестве одновременно восстановителей и стабилизирующих агентов. Комплексная характеристика методом просвечивающей электронной микроскопии (ПЭМ) выявила образование наночастиц с необычной архитектурой типа «полое ядро - плотная оболочка», где оболочка, обогащённая золотом, инкапсулирует ядро из лёгких элементов. Данная уникальная морфология объясняет отсутствие характерной полосы поверхностного плазмонного резонанса (SPR) в УФ-видимых спектрах, что отличает полученные материалы от классических наночастиц золота с плотным металлическим ядром. Методом рентгенофотоэлектронной спектроскопии (РФЭС) подтверждено ковалентное связывание лигандов через связи Au-S и сохранение борного кластера на поверхности наночастиц. Проведена оптимизация синтеза: установлено, что молярное соотношение 1:6 (Au: лиганд) является оптимальным для получения узкого распределения частиц по размерам.
Метод, основанный на умбиликах, которые выявляют линейную структуру сложного распределения полей директора, используется для введения поверхностей умбилика в качестве численно надежного зонда трехмерных (3D) топологических солитонов в фрустрированных холестерических жидких кристаллах. Мы представляем не зависящую от координат аналитическую формулировку подхода с использованием линий умбилика, которая обеспечивает надежное обнаружение умбиликов на дискретных сетках моделирования и, таким образом, позволяет избежать проблем, вызванных нестабильностью и чувствительностью к выбору координатной системы. В рамках используемого метода можно ввести фазовое поле с лабораторной привязкой, которое предоставляет естественный инструмент для интуитивной раскраски поверхности. Кроме того, это поле используется для определения двух фундаментальных целочисленных инвариантов петель умбилика: поперечного индекса и продольного закручивания. Эти инварианты напрямую связывают геометрию умбилика со стандартными топологическими характеристиками поля директора, позволяя напрямую идентифицировать и сравнивать солитоны по их топологическому содержанию. Мы применяем эту методику к трем каноническим солитонам, полученным путем минимизации свободной энергии: торону и петлеобразным холестерическим пальцам первого и второго типов с индексами Хопфа, равными нулю и единице соответственно. Показано, что анализ поверхности умбилика четко выявляет дефектные структуры, позволяет различить визуально похожие, но топологически различные текстуры, и предоставляет удобный инструмент для количественной оценки и визуализации 3D-солитонов на основе данных о поле директора.
В данной работе мы исследуем альтернативный подход к фазовой модуляции для кодирования и декодирования информации в системах квантового распределения ключей. В частности, мы предлагаем импульсную фазовую модуляцию, то есть модуляцию с временной огибающей в дополнение к ранее рассматриваемому только гармоническому временному поведению индекса модуляции (глубины модуляции), в качестве замены традиционного использования как модуляторов интенсивности, так и фазовых модуляторов, что позволяет создать более компактную и экономичную оптическую схему. Мы также анализируем, как основные неидеальности этой схемы влияют на помехи, наблюдаемые на приемной стороне, и, следовательно, на их вклад в уровень ошибок при реализации квантового распределения ключей на основе боковых частот фазомодулированного излучения.
В работе представлен теоретический анализ влияния линейного чирпа лазерного импульса на плотность плазмы в струе воды в рамках двухэтапной модели. На первом этапе решается система уравнений для плотности носителей и плотности тока в одной пространственной точке при воздействии чирпированного супергауссовского импульса. При фиксированной спектральной ширине и нормировке по интенсивности выделяется чисто вклад чирпа в формирование плазмы, при котором относительная плотность плазмы превышает единицу и демонстрирует устойчивое преимущество отрицательного чирпа по сравнению с положительным. На втором этапе моделируется распространение оптического поля в воде методом углового спектра с применением той же системы уравнений во всём пространстве. Учет нормальной дисперсии приводит к изменению наблюдаемой тенденции: плотность плазмы, обусловленная исключительно чирпом, уменьшается с ростом величины чирпа, при этом отрицательный чирп демонстрирует больше значения, чем положительный. Наиболее сильное уменьшение вклада наблюдается для длинных нечерпированных импульсов (например, 80 фс), что связано с дисперсионным временным расплыванием и пространственно-временной рассинхронизацией поля. Полученные результаты позволяют отделить эффект влияния спектральной фазы от спектральной ширины и интенсивности, формируют проверяемые предсказания для водяных струй и создают основу для будущих экспериментальных исследований и самосогласованных моделей распространения.
Идеальная звездная упаковка может быть описана как остовный подграф, связные компоненты которого изоморфны звездному графу K1;3. Идеальное псевдосоответствие - это остовный подграф, в котором каждая компонента изоморфна либо K2, либо K1;3. Изучение задач упаковки на графах фуллеренов представляет особый интерес из-за их потенциальной значимости в описании локальных связей в углеродных наноструктурах. В данной работе мы изучаем уникальность идеальной звездной упаковки и существование псевдосоответствий в графах фуллеренов (2;6). Более того, мы показываем, что идеальная звездная упаковка в этих графах уникальна. Кроме того, мы ввели некоторые идеальные псевдосоответствия в графах фуллеренов (2;6).
Мы исследуем трансляционно-инвариантные меры Гиббса модели Поттса с жестким ядром (HC-Potts) на дереве Кэли. Модель сочетает ферромагнитные взаимодействия типа Поттса с правилом исключения жесткого ядра, что приводит к нетривиальному взаимодействию между магнитным упорядочением и ограничениями на заселенность. Для фертильного графа шарнирного типа мы анализируем случаи k = 2 и k = 3 и определяем явные критические значения θ, которые отмечают переход от единственности к множественности мер Гиббса. Модель демонстрирует до пяти трансляционно-инвариантных фаз в зависимости от силы взаимодействия. Вычисляются термодинамические величины, такие как намагниченность и квадрупольный момент, выявляющие упорядоченные фазы при низких температурах и парамагнитную фазу при высоких температурах.
Издательство
- Издательство
- ИТМО
- Регион
- Россия, Санкт-Петербург
- Почтовый адрес
- Кронверкский пр., д.49, лит. А, Санкт-Петербург, Российская Федерация, 197101.
- Юр. адрес
- Кронверкский пр., д.49, лит. А, Санкт-Петербург, Российская Федерация, 197101.
- ФИО
- Васильев Владимир Николаевич (Ректор)
- E-mail адрес
- od@itmo.ru
- Контактный телефон
- +7 (812) 6070277
- Сайт
- https:/itmo.ru
