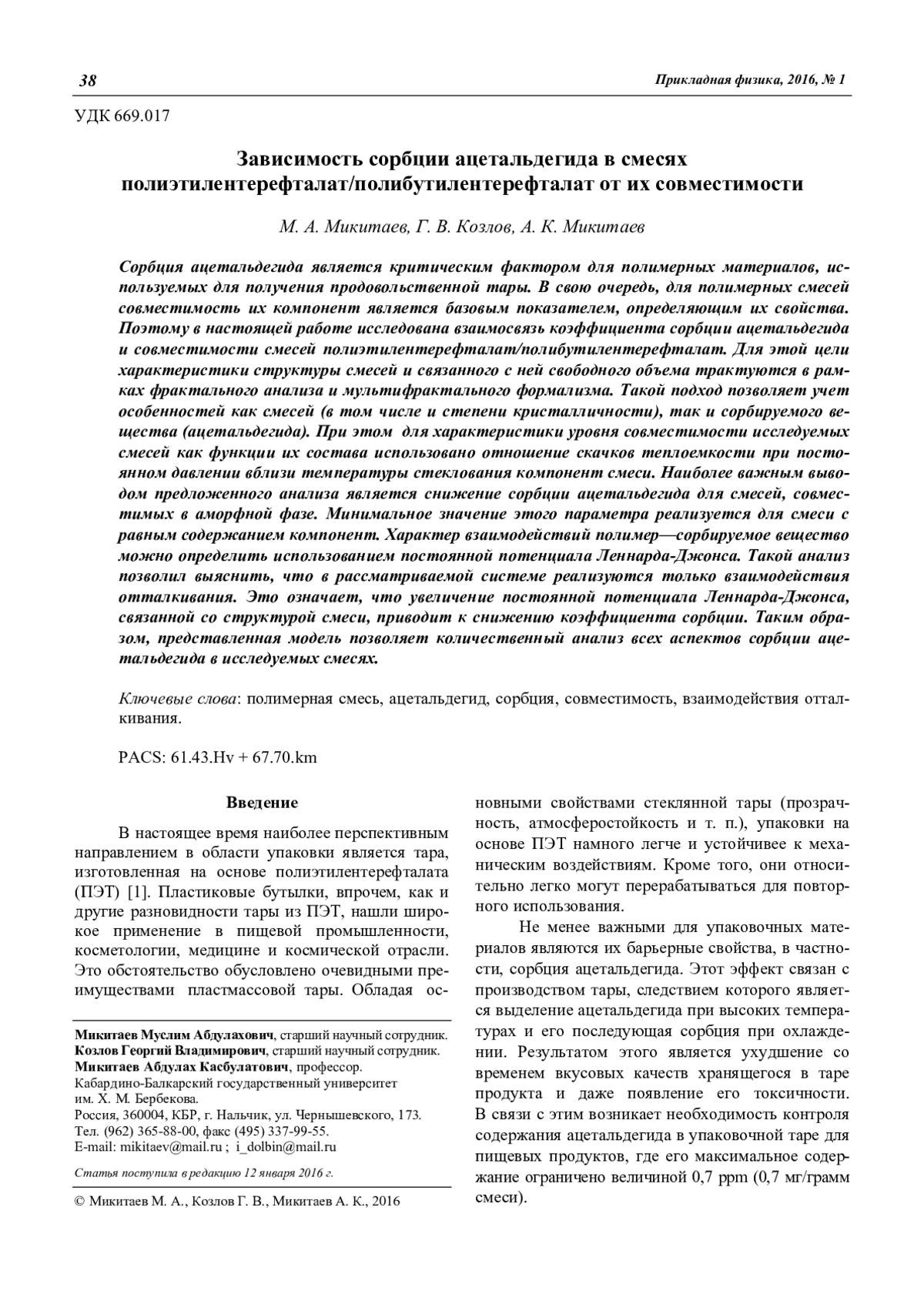

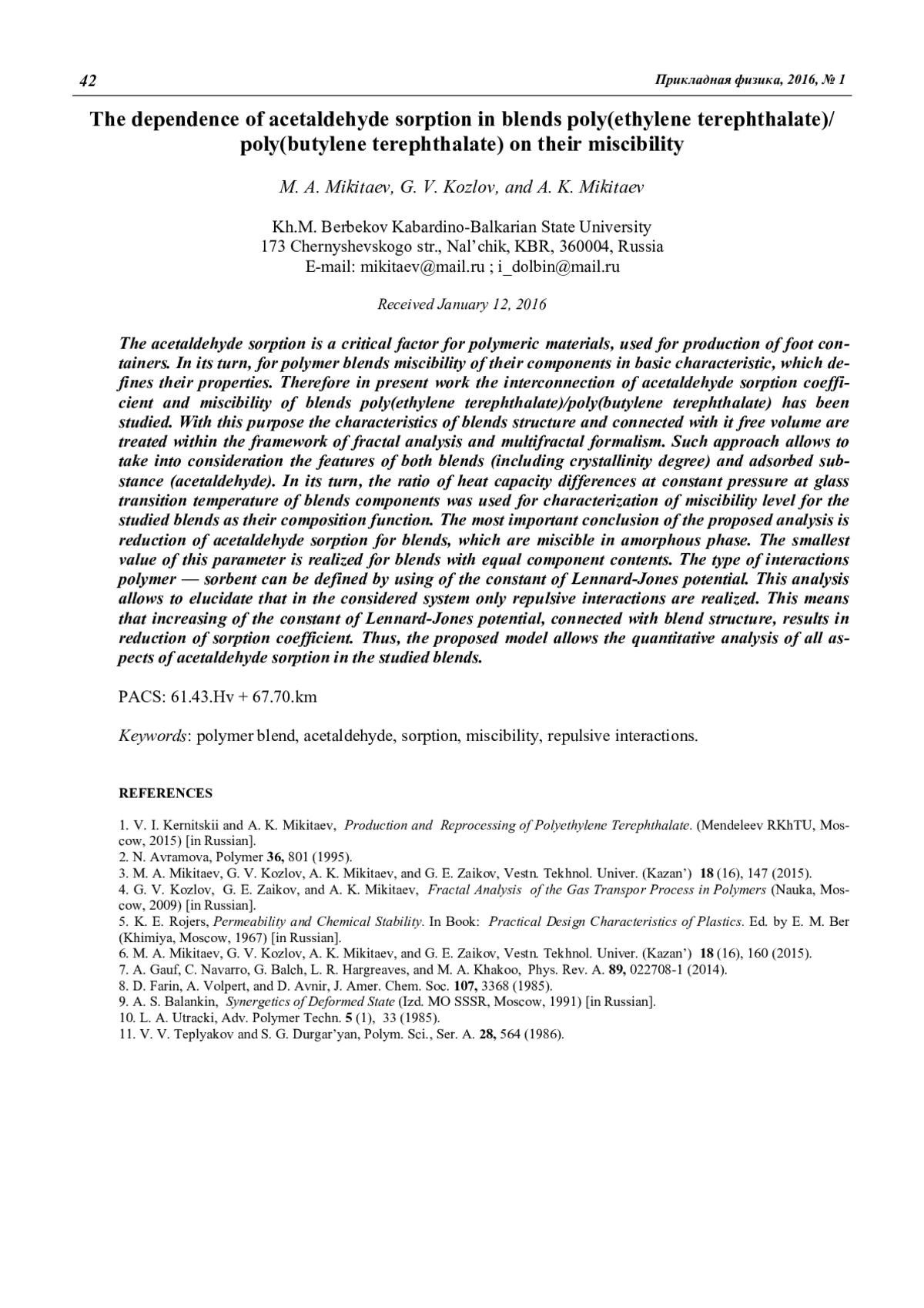

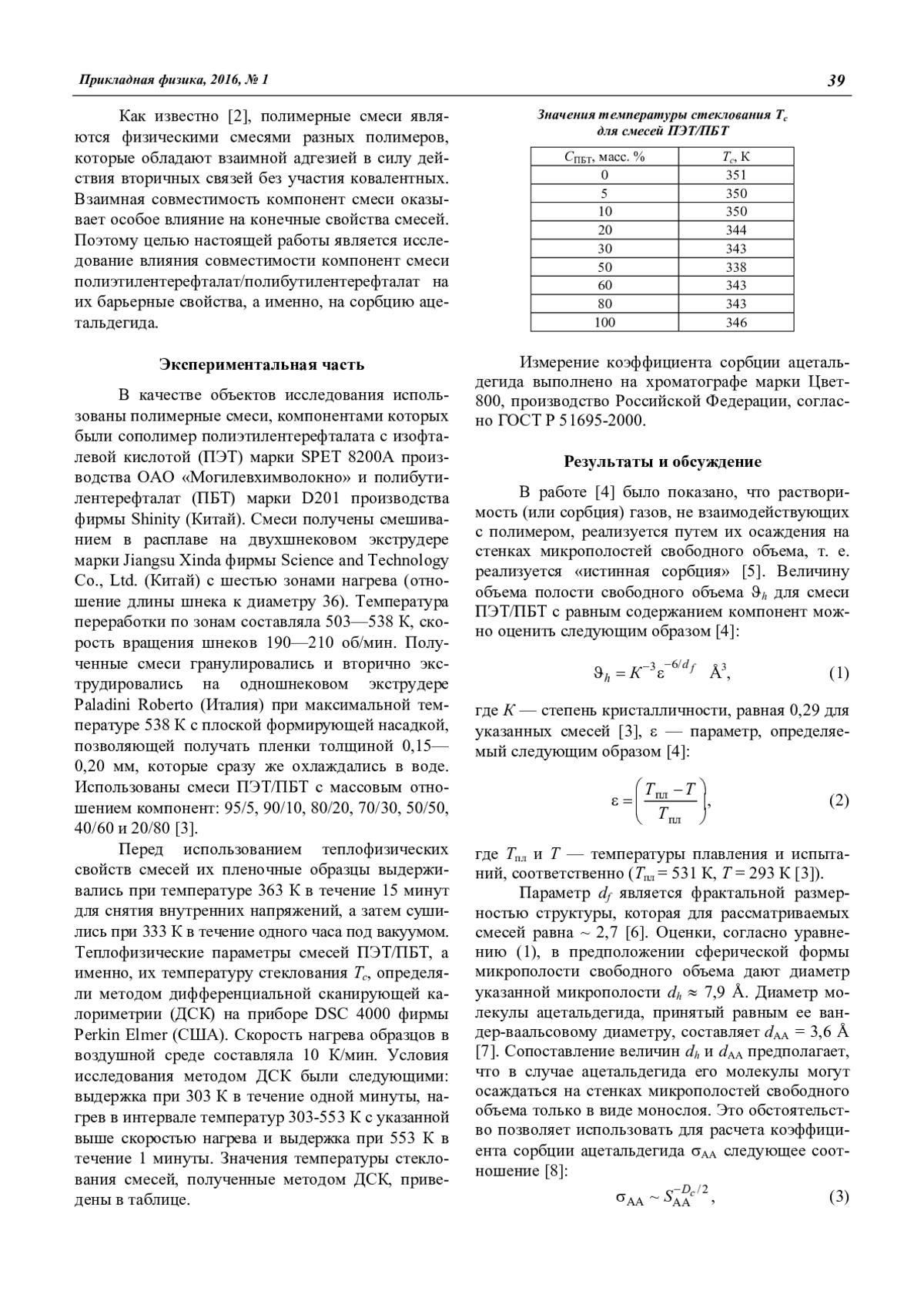

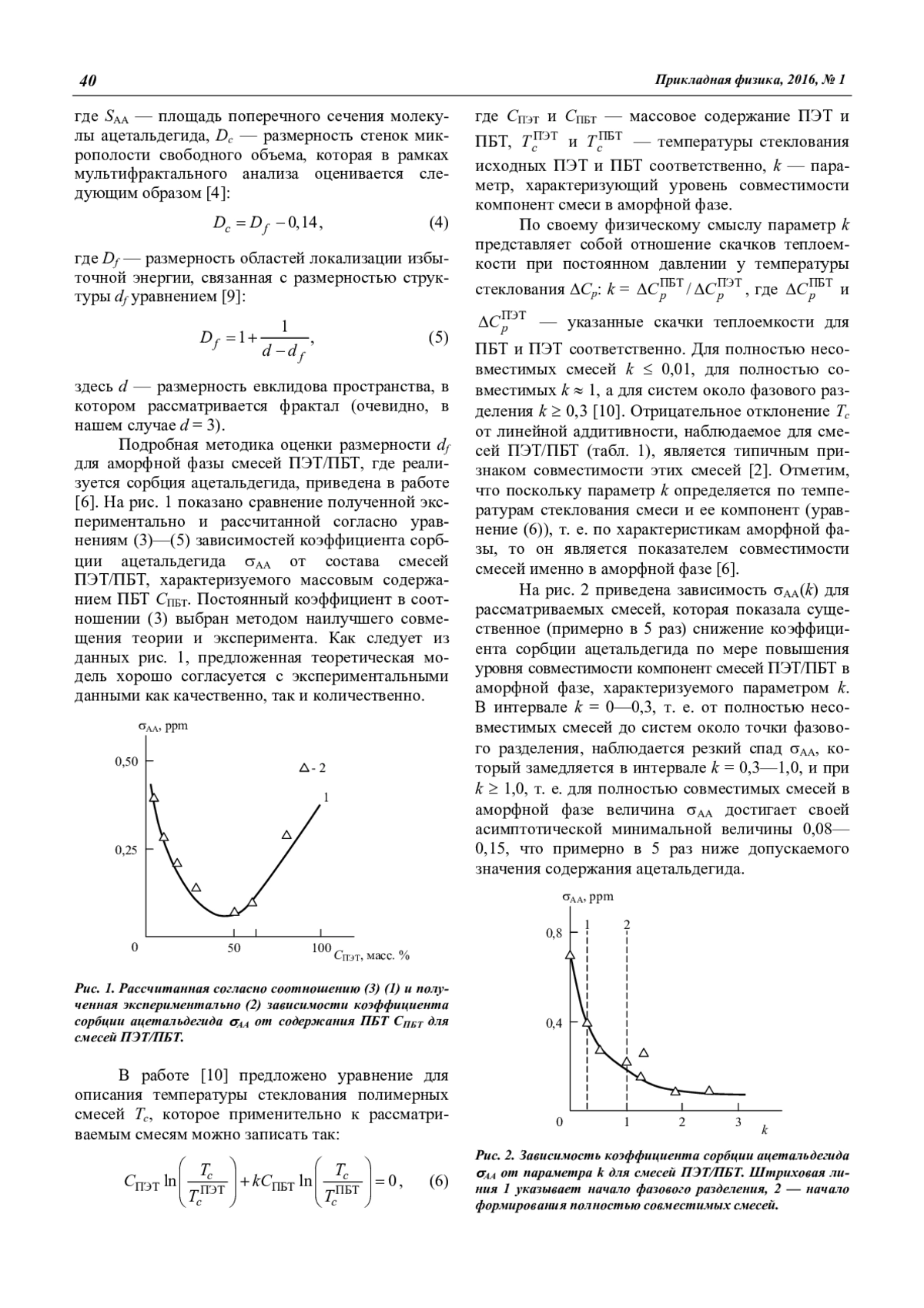

Статья: Зависимость сорбции ацетальдегида в смесях полиэтилентерефталат/полибутилентерефталат от их совместимости (2016)

Предложены соотношения для оценки энергетической эффективности генерации пучков убегающих электронов в стационарном открытом разряде. Показано, что выражение для КПД генератора отличается от принятого для электронных пушек с высоковольтным тлеющим разрядом из-за образования в области катодного падения вторичных электронов.

Экспериментально исследован газовый разряд атмосферного давления между жидким электролитным катодом и металлическим анодом в диапазоне токов 1—10 А. Рассмотрены тепловые режимы катода, в которых температура электролита близка к температуре кипения. Показано, что в таких критических режимах тепловые потери на катоде практически полностью формируются за счет джоулевого тепловыделения внутри электролита. Проанализированы условия минимизации тепловых потерь на жидком электролитном катоде.

Индукционный разряд трансформаторного типа с двумя симметрично размещенными на лампе ВЧ-индукторами (магнитопровод и индуктивная катушка) возбуждался на частоте 265 кГц в замкнутой кварцевой трубке с внутренним диаметром 16,6 мм в смеси паров ртути и инертных газов (0,1—1,0 Торр). Обнаружено, что минимум КПД индуктора и максимумы напряженности электрического поля в плазме и потока УФ-излучения ( = 254 нм) достигаются при давлениях инертных газов 0,3—0,4 Торр.

Экспериментально исследовано развитие искрового канала от игольчатого анода при импульсном электрическом пробое раствора изопропилового спирта в воде с микропузырьками воздуха. Наличие микропузырьков приводит к увеличению скорости распространения искрового канала и увеличению величины тока при замыкании разрядного промежутка. Наблюдаемая скорость распространения канала в жидкости с микропузырьками меняется от 4 до 12 м/с, что свидетельствует о тепловом механизме развития искрового канала в микропузырьковой жидкости.

Приведены результаты исследования процесса эрозии в малогабаритном вакуумном разряднике с искровым поджигом методами электронной микроскопии, рентгенофлуоресцентного элементного анализа и масс-спектрометрии продуктов газовыделения. Изучены закономерности эрозии и переноса вещества металлических элементов разрядного устройства и диэлектрика, разряд по поверхности которого инициирует процесс коммутации. Обнаружено влияние окисной пленки, присутствующей на поверхности материала катода, на развитие дугового разряда в коммутаторе.

В данной работе представлены результаты применения магнетронной распылительной системы. Методом магнетронного распыления составной графитово-медной мишени получены поверхностные медно-углеродные структуры и выявлены условия их образования. Приведены характерные изображения структур на подложке, полученные с помощью атомно-силовой микроскопии. Найдены режимы распыления графитово-медной мишени. Показано, что на эффективность процесса распыления, кроме конструкции магнетрона и мишени, во многом влияют условия эксперимента. В работе экспериментально подобрана плотность потока распылённых атомов на подложку, температура мишени и подложки, давление аргона. Найдено, что подобные структуры не образуются без промежуточного металлического слоя. В нашем случае это была пленка меди. В общем виде учесть влияние всех этих параметров на полученный результат для расчета процесса распыления составной мишени не представляется возможным. Поэтому трудно оценить возможность получения подобных структур с другими металлами.

Методами растровой электронной микроскопии и мессбауэровской спектроскопии изучено влияние слабых (10…100 кА/м) низкочастотных (10…20 Гц) импульсных магнитных полей на структуру поверхности и магнитные характеристики феррит-граната иттрия Y3Fe5O12. Полученные результаты позволили выявить перераспределение катионов Fe3+ между октаэдрическими узлами с различными искажениями лигандного окружения. Установлена возможность изменения удельной намагниченности насыщения и коэрцитивной силы феррита в результате магнитоимпульсной обработки. Также установлена возможность снижения внутренних напряжений в структуре и, как следствие, изменение коэрцитивной силы феррита в результате локализации катионных вакансий преимущественно в октаэдрах, для которых направление локального магнитного поля совпадает с осью градиентов электрического поля. Показано, что одной из причин изменения удельной намагниченности насыщения Y3Fe5O12 после магнитоимпульсной обработки является изменение спинового состояния ионов железа, локализованных в тетраэдрической подрешетке. В соответствии с результатами магнитных исследований, вследствие изменения спинового состояния среднее значение магнитного момента ионов железа в тетраэдрической подрешетке может увеличиться примерно на 20 %. Это позволяет использовать магнитоимпульсное воздействие для управления магнитными параметрами феррита Y3Fe5O12.

В статье исследуется влияние анизотропии теплопроводности на распределение температуры в твердом теле. Рассмотрены два случая. В первом — считается, что среда обладает естественной анизотропией теплопроводности. При этом методом малого параметра найдено распределение температуры и показано, что оно является двумерным. Двумерным является также и тепловой поток внутри образца. Эти результаты не совпадают с известными из литературы, в которой изначально полагается, что поперечный поток тепла в средней части образца отсутствует. Этот результат распространен также на гиротропную среду. На этом основании уточнено определение эффекта Риги-Ледюка, а также показано, что анизотропия теплопроводности приводит к возникновению поперечного перепада температур.

Численным моделированием исследуется возможность неинвазивного определения параметров диффузионного приближения теории переноса излучения в условиях фиксации входящей мощности. Для верификации используется статистическое моделирование. Описан способ измерения подповерхностной интегральной интенсивности, а также способ измерения полного коэффициента отражения, позволяющий определить ещё два параметра, характеризующих рассеивающую среду, а именно, коэффициент рассеяния и параметр анизотропии.

Рассмотрено распространение волн тока и напряжения вдоль передающей линии с градиентными участками (участки с непрерывными пространственными распределениями ёмкости и индуктивности). Показано появление нелокальной плазмоподобной дисперсии градиентных участков, определяемой геометрическими параметрами распределений. Предложен метод согласования участков линии с помощью интерференции волн, формируемых в условиях дисперсии на градиентных участках. Найдены спектры пропускания периодических градиентных распределений ёмкости и индуктивности, включающие как частоты полного пропускания, так и полного отражения волн. Указано распределение индуктивности в линии, способствующее удлинению пути затухания волн под действием тока утечки.

Исследуется нанофокусировка электромагнитной энергии оптического диапазона частот в наноразмерную пространственную область в окрестности нановершины металлического микроострия, возникающая при схождении к нему поверхностной плазмонной волны. Предполагается, что в окрестности вершины микроострия возбуждается поверхностная плазмонная стоячая волна с симметрией TE-волны. Граница металла вблизи нановершины микроострия приближается поверхностью параболоида вращения. Исследование показало, что TE-волна существует и дает вклад в нанофокусировку на вершине микроострия только на частотах, больших примерно 0,64 от плазменной частоты металла, а на меньших частотах указанного вклада нет, и распределение электромагнитной энергии в окрестности нановершины определяется только TM-волной.

Рассмотрены вопросы применения флуктуационных явлений в твердых телах в прикладных целях. Наиболее значительным явлением в этом отношении является избыточный низкочастотный шум. Проанализированы теоретические исследования избыточного шума. Рассмотрены теоретические основания связи шума с дефектами структуры твердых тел. Рассмотрено влияние деградационных процессов на шум. Проанализированы экспериментальные исследования избыточного шума. Рассмотрена связь характеристик шума с дефектами структуры твердых тел. Рассмотрена корреляция шума с качеством твердых материалов и электронных приборов. Установлена связь спектральных свойств избыточного шума с характеристиками деградационных процессов. Обоснована возможность широкого применения избыточного низкочастотного шума для неразрушающего контроля твердых материалов и электронных приборов. Отмечена эффективность флуктуационного неразрушающего контроля.
