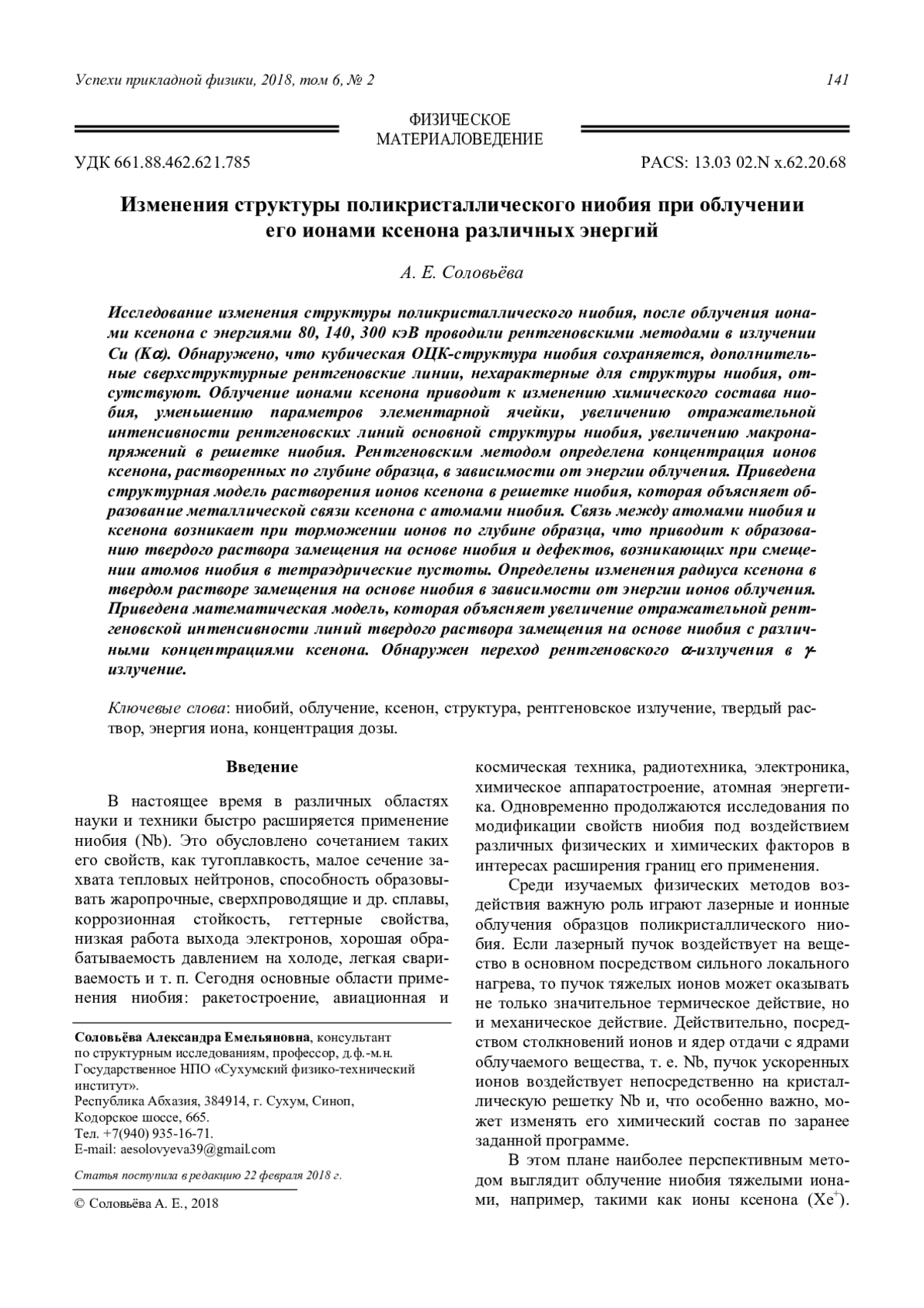

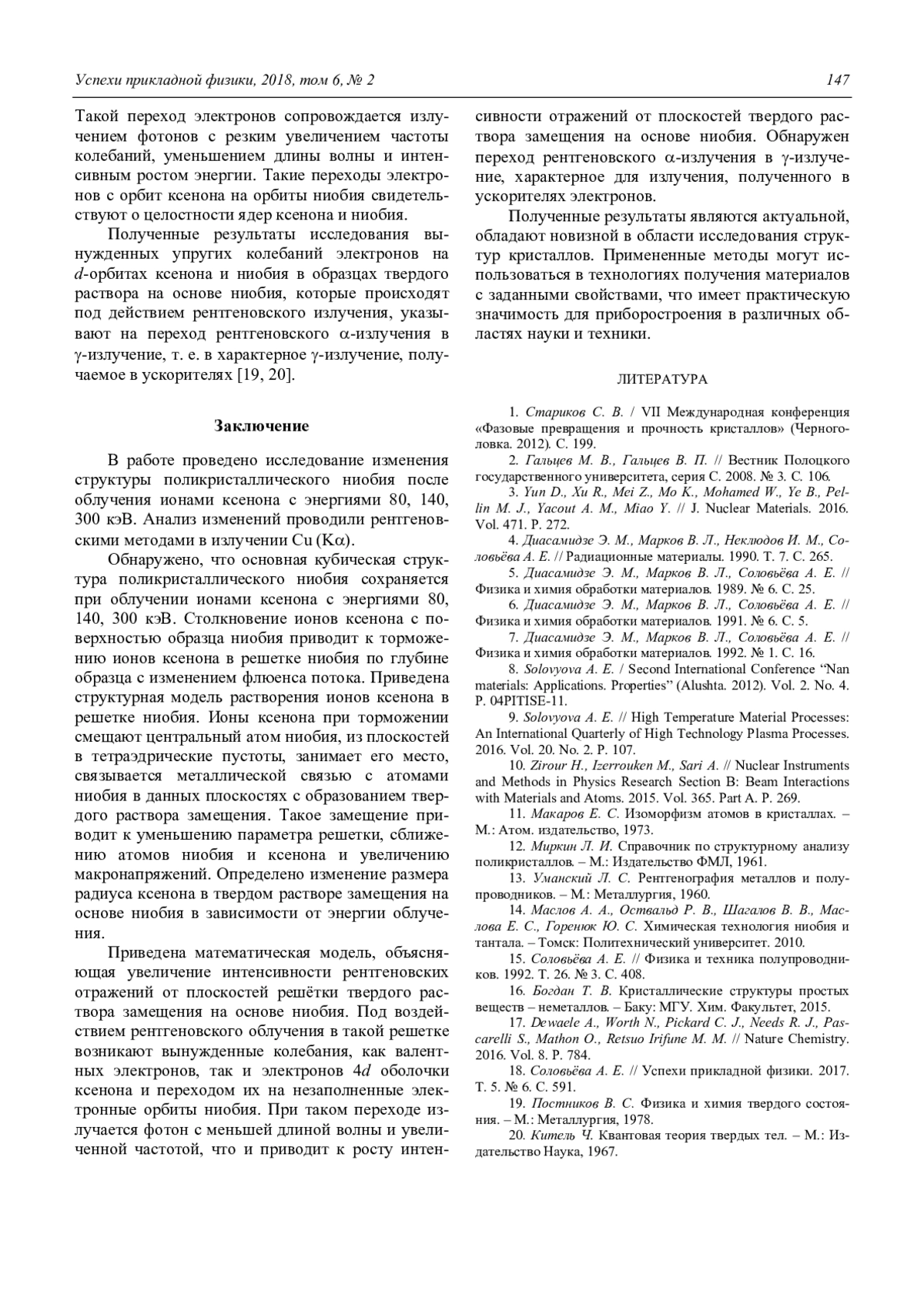

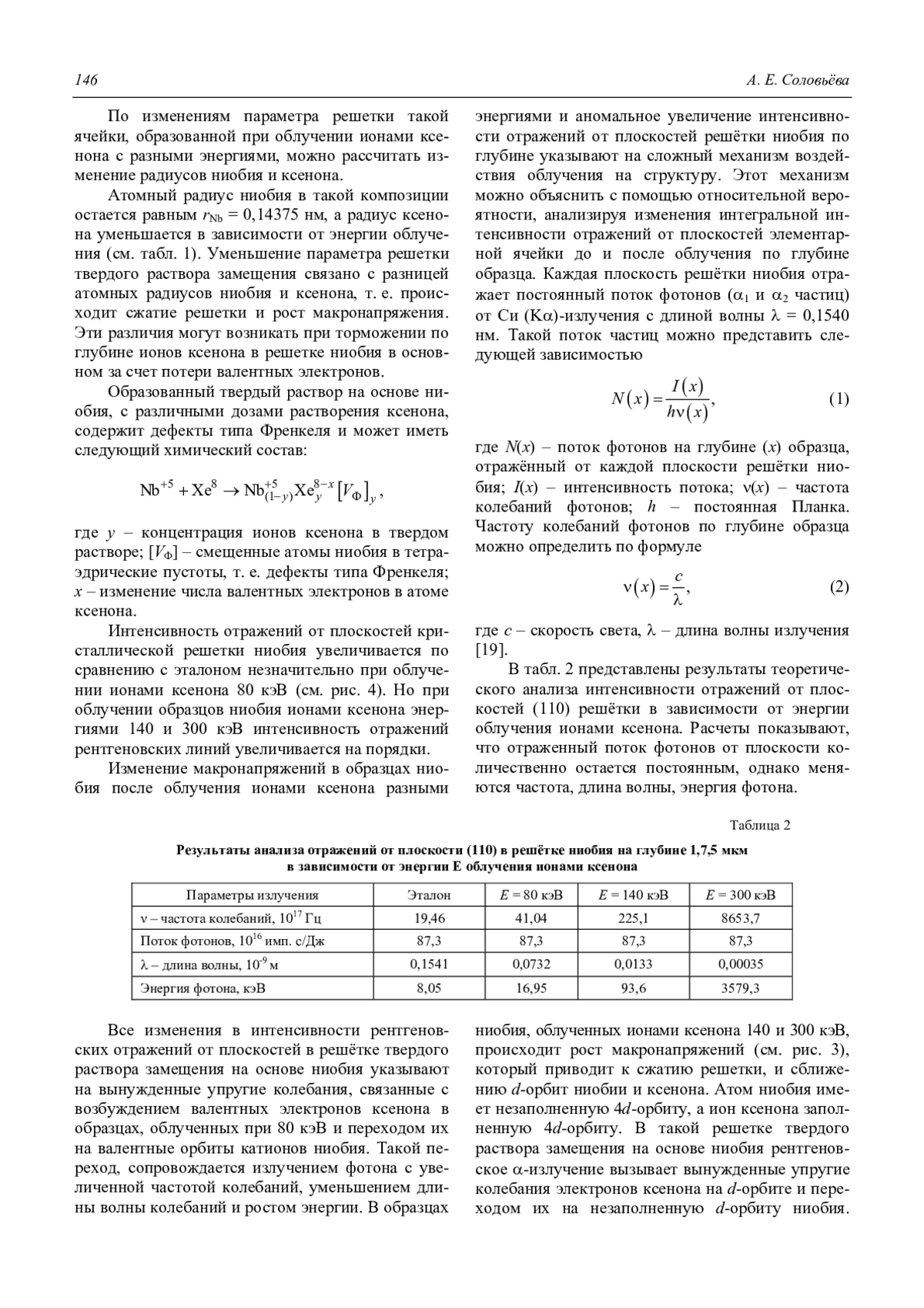

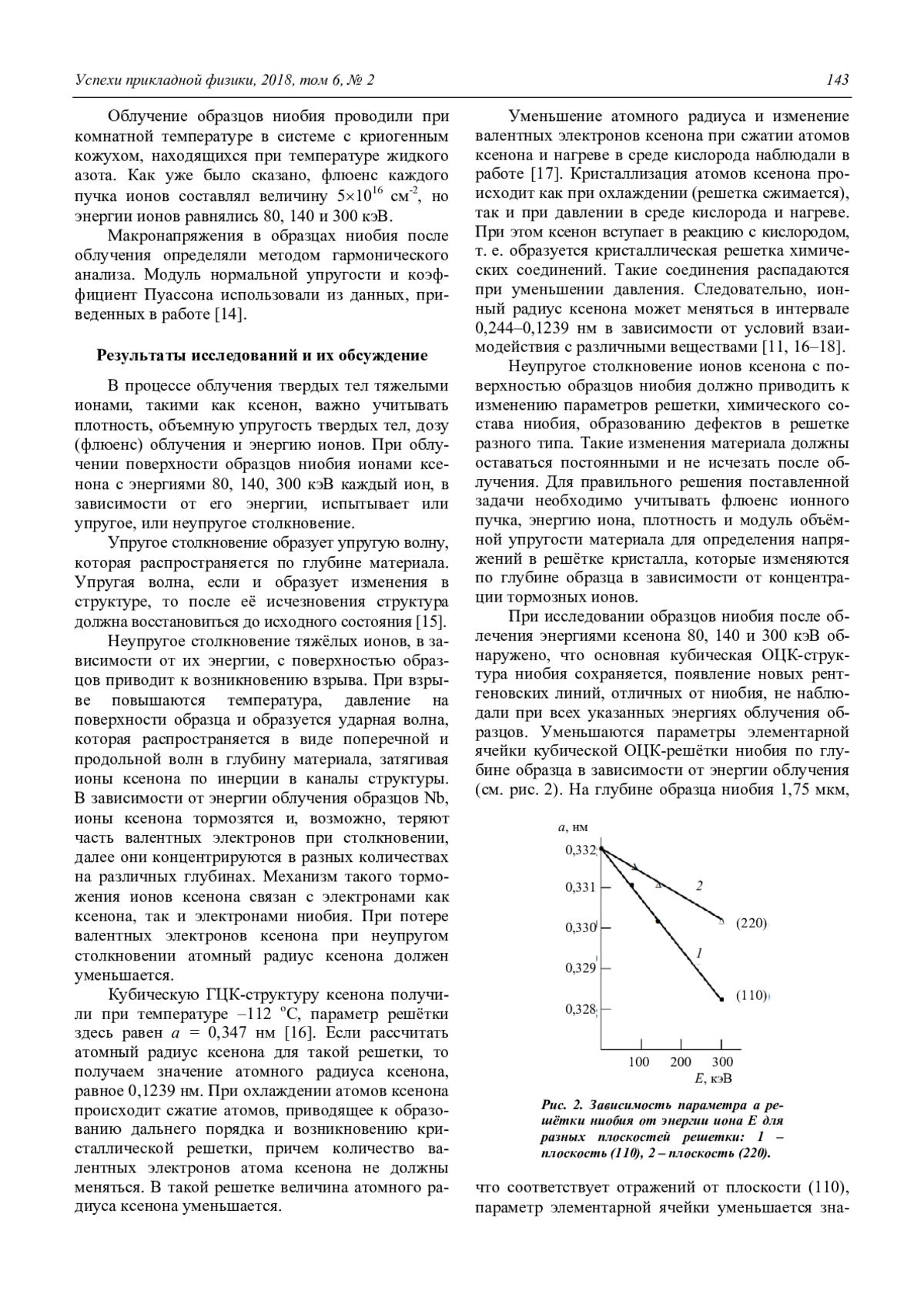

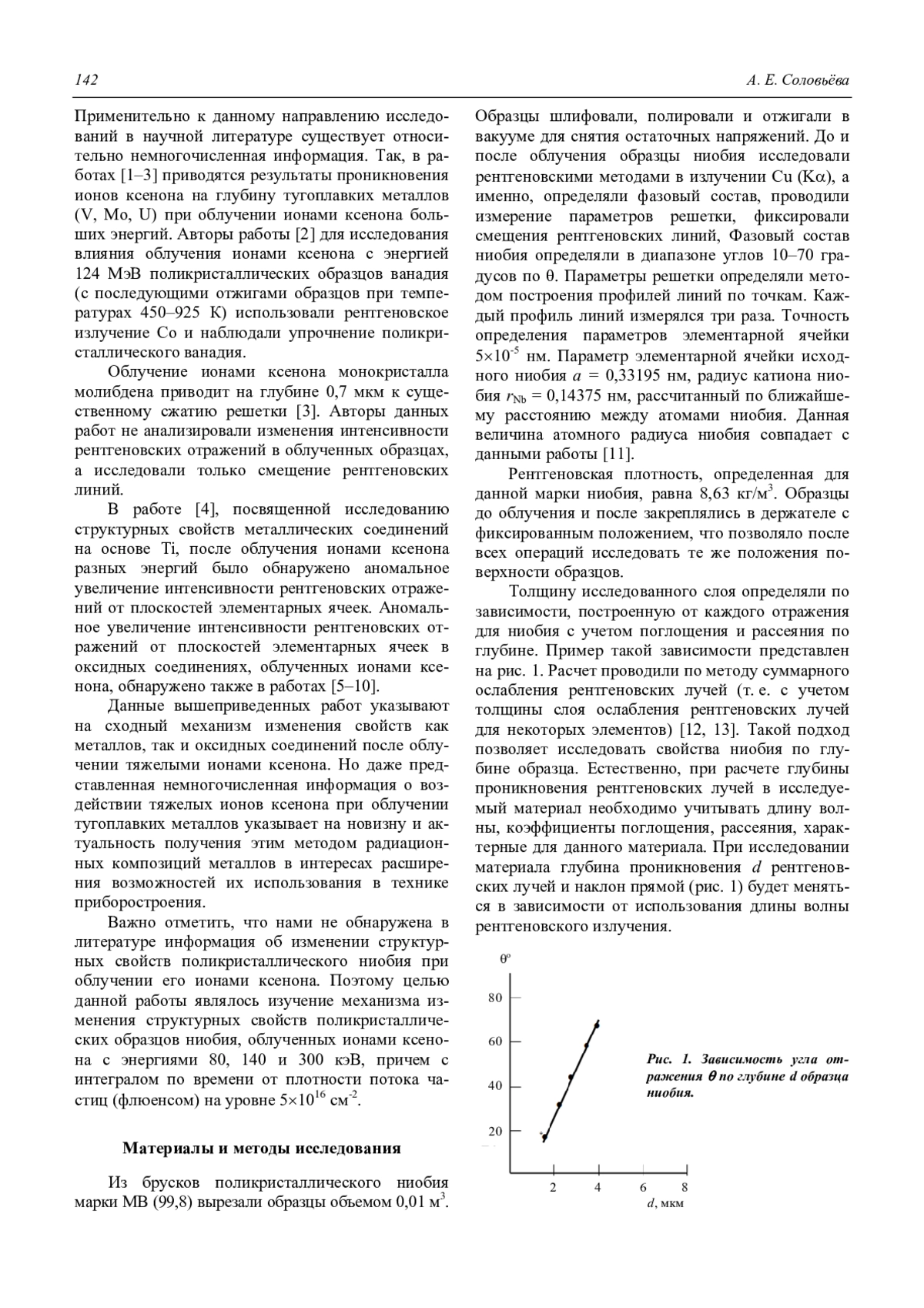

Исследование изменения структуры поликристаллического ниобия, после облучения ионами ксенона с энергиями 80, 140, 300 кэВ проводили рентгеновскими методами в излучении Сu (K). Обнаружено, что кубическая ОЦК-структура ниобия сохраняется, дополнительные сверхструктурные рентгеновские линии, нехарактерные для структуры ниобия, отсутствуют. Облучение ионами ксенона приводит к изменению химического состава ниобия, уменьшению параметров элементарной ячейки, увеличению отражательной интенсивности рентгеновских линий основной структуры ниобия, увеличению макронапряжений в решетке ниобия. Рентгеновским методом определена концентрация ионов ксенона, растворенных по глубине образца, в зависимости от энергии облучения. Приведена структурная модель растворения ионов ксенона в решетке ниобия, которая объясняет образование металлической связи ксенона с атомами ниобия. Связь между атомами ниобия и ксенона возникает при торможении ионов по глубине образца, что приводит к образованию твердого раствора замещения на основе ниобия и дефектов, возникающих при смещении атомов ниобия в тетраэдрические пустоты. Определены изменения радиуса ксенона в твердом растворе замещения на основе ниобия в зависимости от энергии ионов облучения. Приведена математическая модель, которая объясняет увеличение отражательной рентгеновской интенсивности линий твердого раствора замещения на основе ниобия с различными концентрациями ксенона. Обнаружен переход рентгеновского -излучения в - излучение.

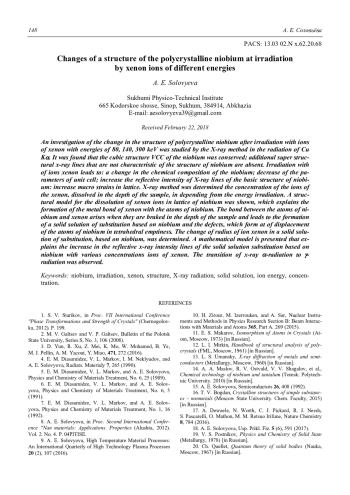

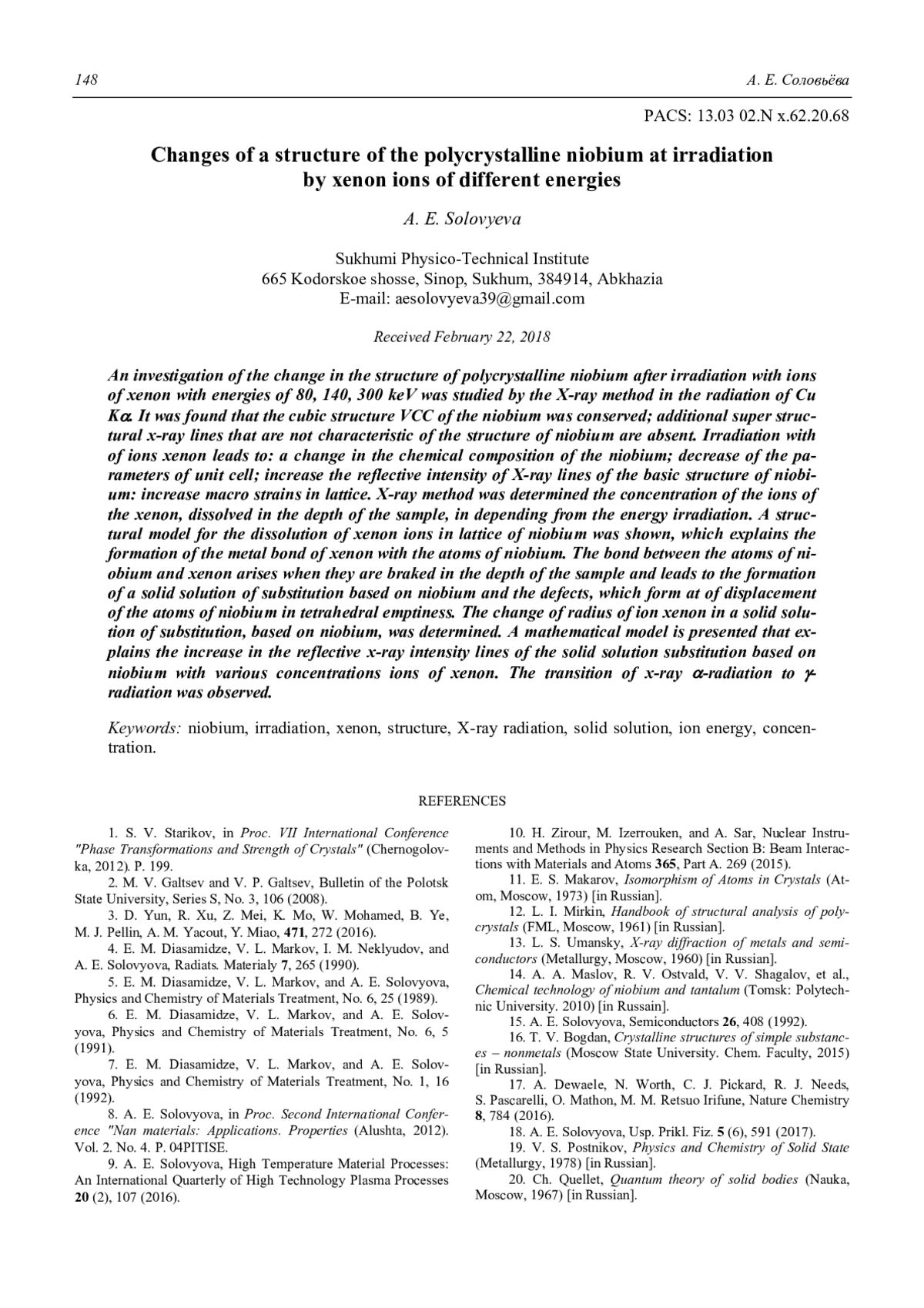

An investigation of the change in the structure of polycrystalline niobium after irradiation with ions of xenon with energies of 80, 140, 300 keV was studied by the X-ray method in the radiation of Cu K. It was found that the cubic structure VCC of the niobium was conserved; additional super structural x-ray lines that are not characteristic of the structure of niobium are absent. Irradiation with of ions xenon leads to: a change in the chemical composition of the niobium; decrease of the parameters of unit cell; increase the reflective intensity of X-ray lines of the basic structure of niobium: increase macro strains in lattice. X-ray method was determined the concentration of the ions of the xenon, dissolved in the depth of the sample, in depending from the energy irradiation. A structural model for the dissolution of xenon ions in lattice of niobium was shown, which explains the formation of the metal bond of xenon with the atoms of niobium. The bond between the atoms of niobium and xenon arises when they are braked in the depth of the sample and leads to the formation of a solid solution of substitution based on niobium and the defects, which form at of displacement of the atoms of niobium in tetrahedral emptiness. The change of radius of ion xenon in a solid solution of substitution, based on niobium, was determined. A mathematical model is presented that explains the increase in the reflective x-ray intensity lines of the solid solution substitution based on niobium with various concentrations ions of xenon. The transition of x-ray -radiation to - radiation was observed.
Предпросмотр статьи
Идентификаторы и классификаторы
- SCI
- Физика
- eLIBRARY ID
- 34882940
