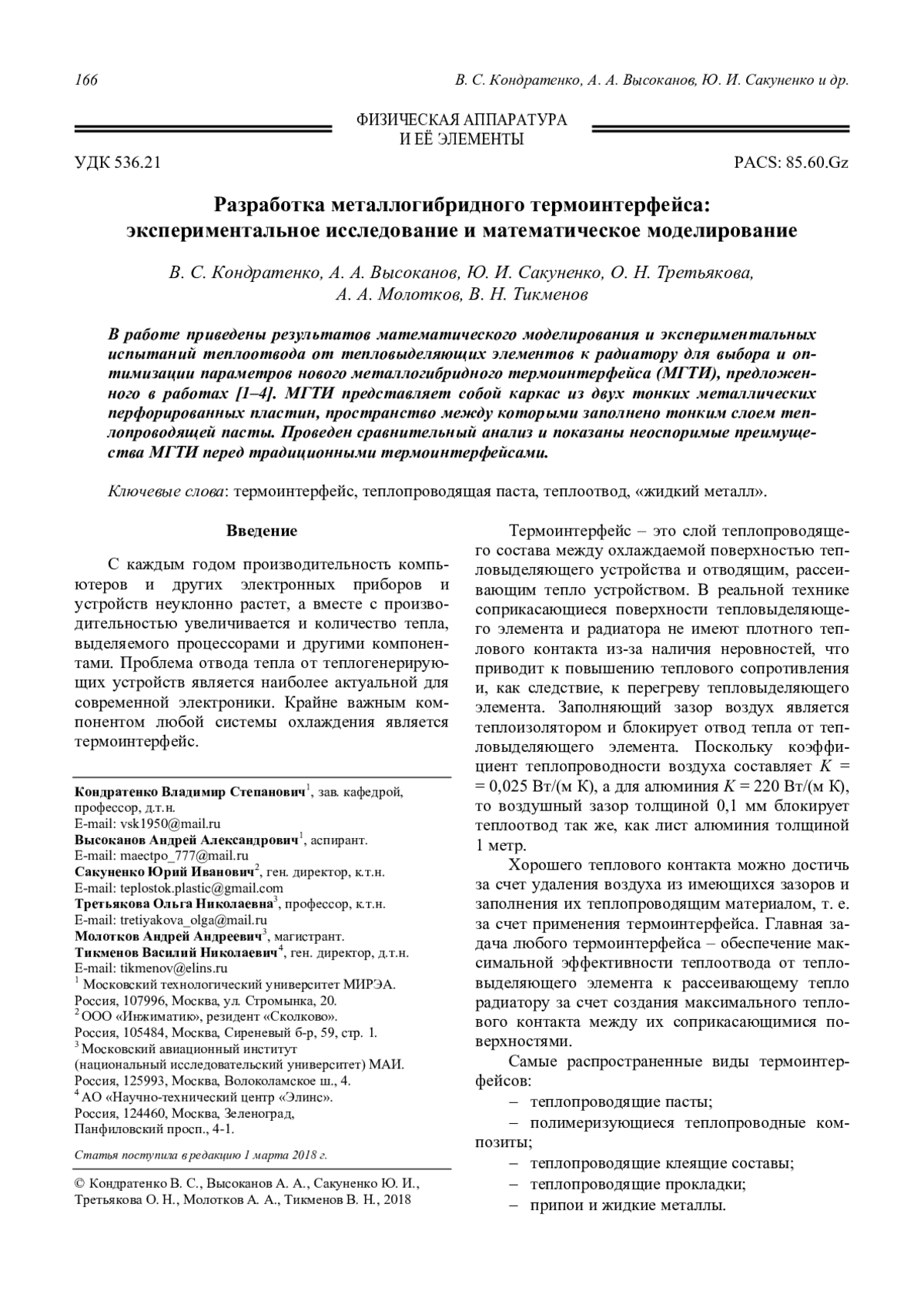

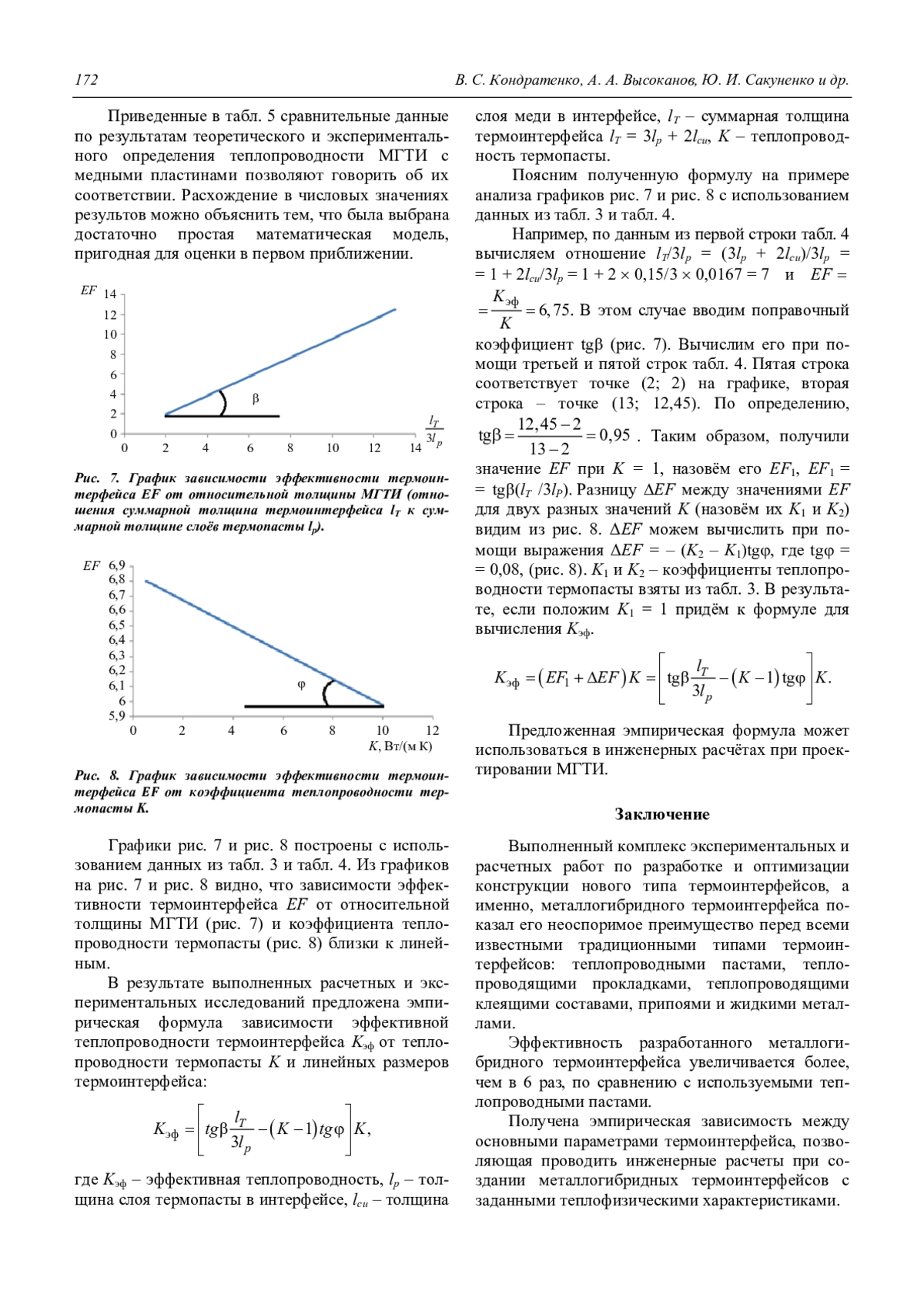

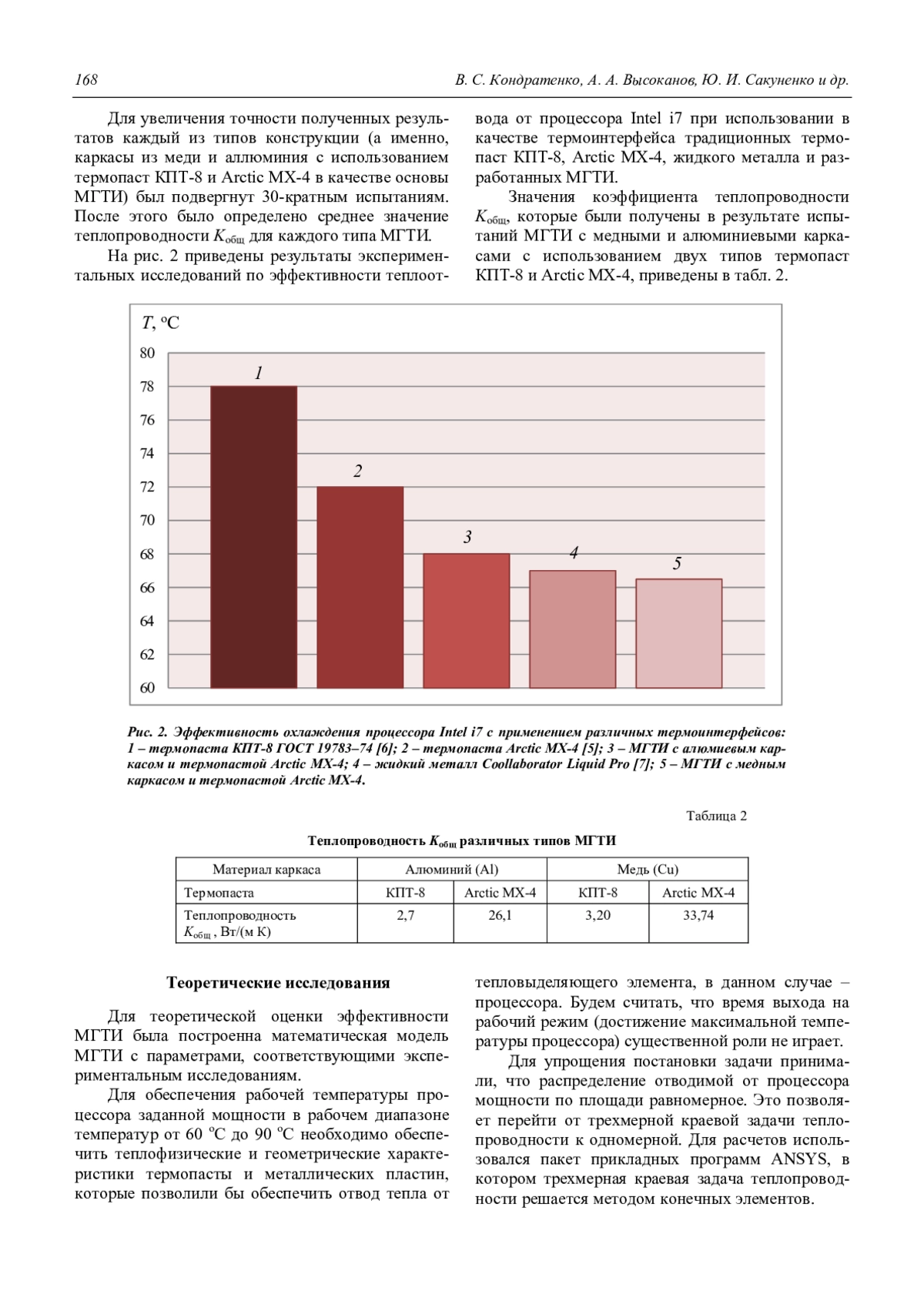

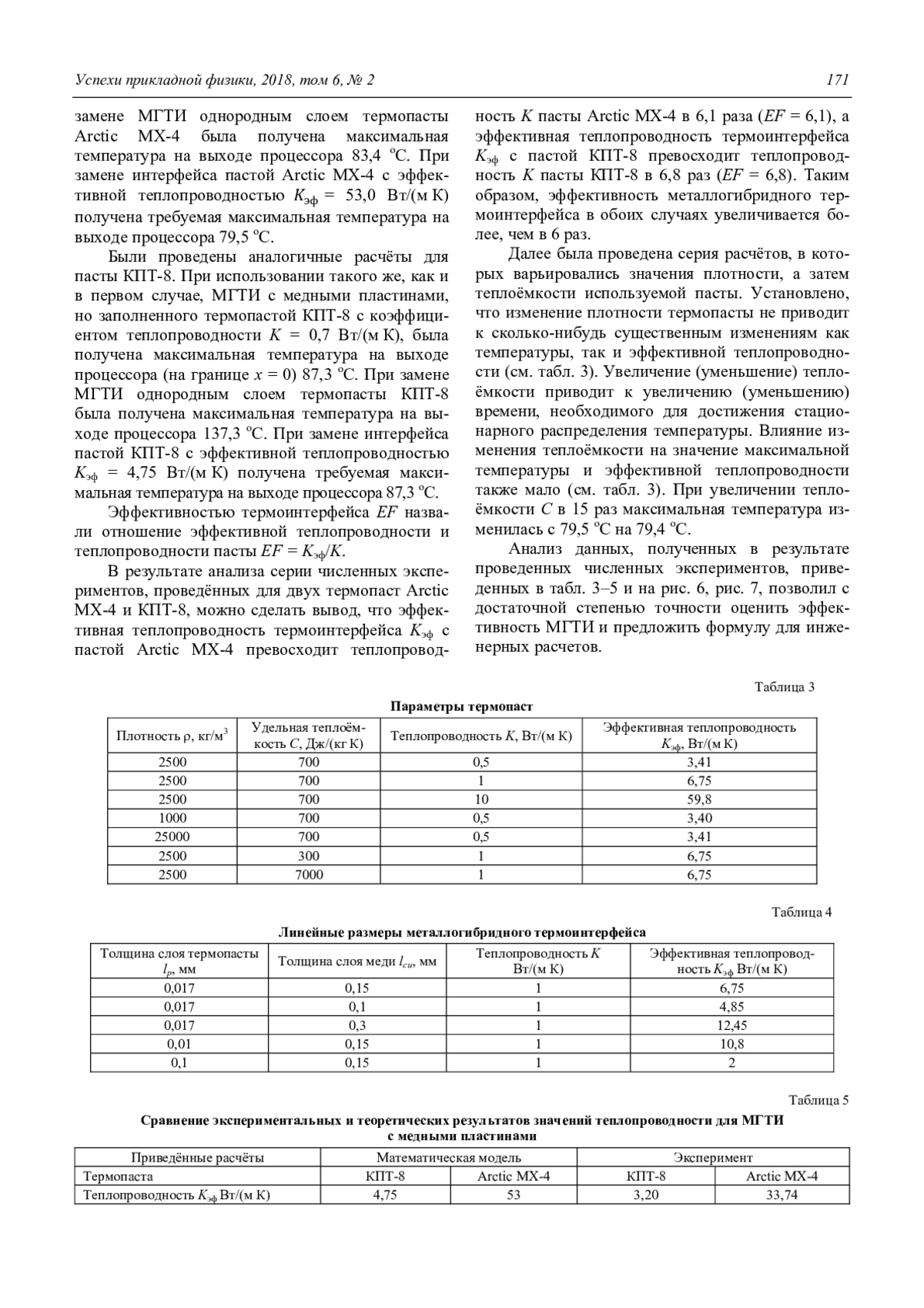

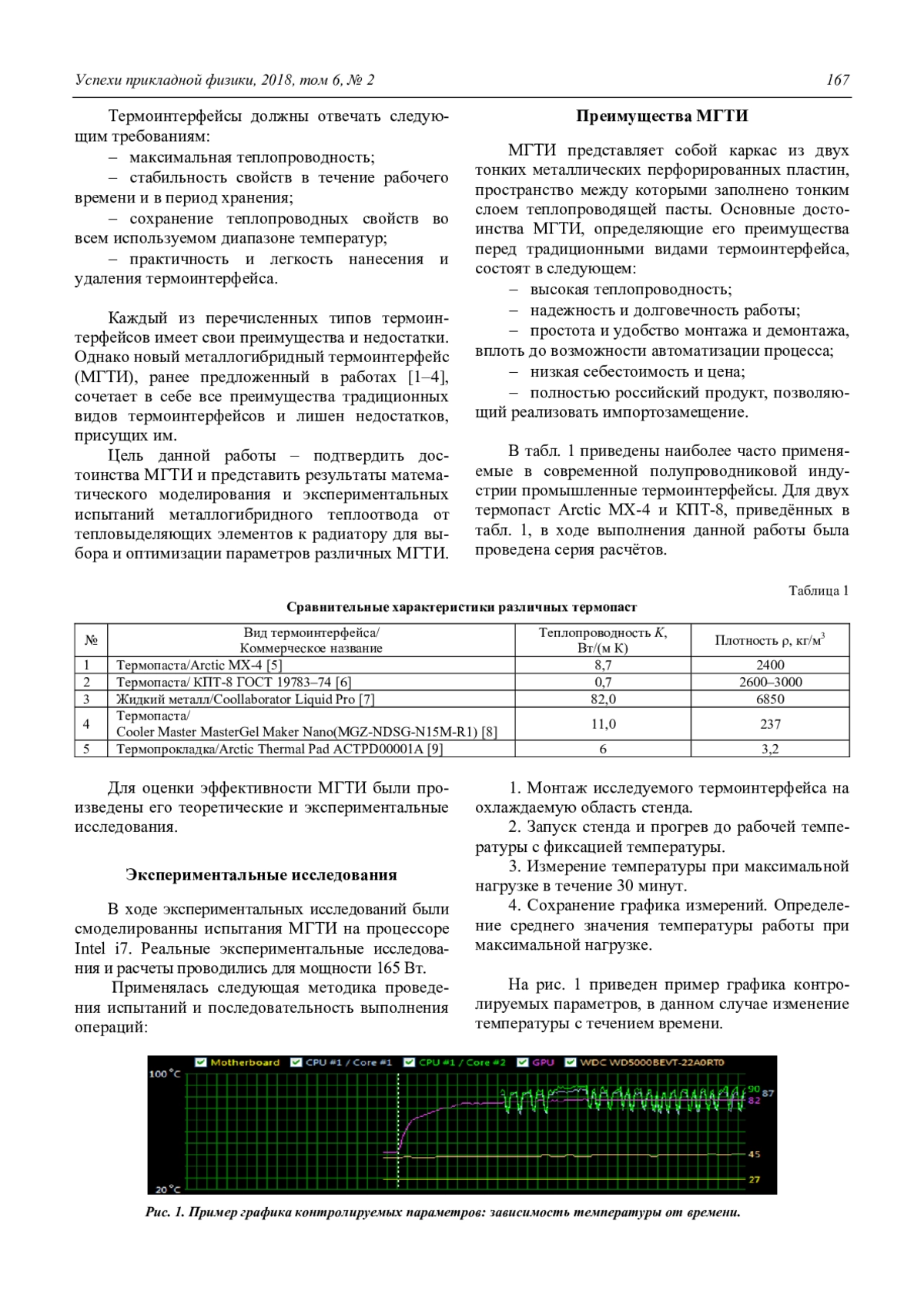

Статья: Разработка металлогибридного термоинтерфейса: экспериментальное исследование и математическое моделирование (2018)

Спрос на производство различных изделий микро- и оптоэлектроники на кристаллах (чипах) из полупроводниковых материалов с низким уровнем потребительской стоимости ужесточает требования к высокой точности и улучшению качества их обработки и подразумевает необходимость рассмотрения эффективных методов резки приборных пластин. В данной работе рассмотрены высокоэффективные методы резки пластин на кристаллы, позволяющие обрабатывать сложные и дорогостоящие устройства. Авторами обосновывается и экспериментально доказывается эффективность применения метода лазерного управляемого термораскалывания (ЛУТ), приведены преимущества и результаты успешного внедрения метода ЛУТ для прецизионной резки стекла, кремния, сапфира и других хрупких неметаллических материалов.

Рассмотрен метод расчета облученности, создаваемой абсолютно черным телом (АЧТ) в произвольной плоскости, параллельной его диафрагме. Метод основан на использовании понятия «коэффициент пропускания холодной диафрагмы МФПУ», описывающего отношение потока излучения, попадающего в заданную точку плоскости сквозь диафрагму, к потоку излучения, падающему в данную точку из полусферы. Установлена полная сходимость результатов расчета величины облученности предложенным методом и единственным нормативным методом, описанным в ГОСТ 17772–88. Рассмотрены результаты расчета облученностей и нормированной разности облученностей от АЧТ с круглыми и квадратными диафрагмами в диапазоне от 0,06 мм до 20 см, и распределения облученности по площади. Показано, что облученность от АЧТ с круглой диафрагмой отличается от облученности, создаваемой АЧТ с квадратной диафрагмой такой же площади, не более, чем на один процент. Установлена полная применимость предложенного метода для расчета облученности, создаваемой АЧТ.

Данная статья является обзорной и содержит данные о методиках измерения фотоэлектрических характеристик ФПУ первого и второго поколений, таких как размер фоточувствительной площадки, неравномерность чувствительности и коэффициент фотоэлектрической связи. Все приведенные методики измерения используются при измерениях ФПУ первого и второго поколения на ведущих предприятиях в России и мире. Одновременно в статье рассмотрены зарубежные установки для проведения измерений фотоэлектрических характеристик ФПУ второго поколения и принципы их работы.

Исследование изменения структуры поликристаллического ниобия, после облучения ионами ксенона с энергиями 80, 140, 300 кэВ проводили рентгеновскими методами в излучении Сu (K). Обнаружено, что кубическая ОЦК-структура ниобия сохраняется, дополнительные сверхструктурные рентгеновские линии, нехарактерные для структуры ниобия, отсутствуют. Облучение ионами ксенона приводит к изменению химического состава ниобия, уменьшению параметров элементарной ячейки, увеличению отражательной интенсивности рентгеновских линий основной структуры ниобия, увеличению макронапряжений в решетке ниобия. Рентгеновским методом определена концентрация ионов ксенона, растворенных по глубине образца, в зависимости от энергии облучения. Приведена структурная модель растворения ионов ксенона в решетке ниобия, которая объясняет образование металлической связи ксенона с атомами ниобия. Связь между атомами ниобия и ксенона возникает при торможении ионов по глубине образца, что приводит к образованию твердого раствора замещения на основе ниобия и дефектов, возникающих при смещении атомов ниобия в тетраэдрические пустоты. Определены изменения радиуса ксенона в твердом растворе замещения на основе ниобия в зависимости от энергии ионов облучения. Приведена математическая модель, которая объясняет увеличение отражательной рентгеновской интенсивности линий твердого раствора замещения на основе ниобия с различными концентрациями ксенона. Обнаружен переход рентгеновского -излучения в - излучение.

Рассмотрены основные механизмы Оже-рекомбинации и рассчитаны скорости генерациирекомбинации и времена жизни в зависимости от состава и температуры в материале HgCdTe р- и n-типа проводимости на основе модели Битти–Ландсберга–Блэкмора (Beattie– Landsberg–Blakemore (BLB). Определены пороговые значения энергии, требуемые для процессов рекомбинации по механизмам Оже-1, Оже-7 и Оже-3. Проведена оценка темновых токов и обнаружительной способности в узкозонных полупроводниковых структурах HgCdTe с учетом фундаментальных Оже-механизмов.

Приведен обзор приемников излучения терагерцового диапазона. Отмечается, что терагерцовое излучение обладает большой проникающей способностью. Однако отсутствие источников и чувствительных детекторов терагерцового излучения в течение многих лет сдерживало исследования в этой области. В работе рассмотрены различные аспекты применения терагерцового излучения, а также основные виды и типы приемников этого излучения. Проведен анализ фотонных и тепловых приемников. Приведены подробные сведения о терагерцовых приемниках на основе ячеек Голея. Отмечается, что в настоящее время наблюдается резкая активизация исследований по созданию матричных детекторов с ячейками Голея. Для многих применений, таких как спектральное и многоцветное тепловидение, тепловые детекторы более применимы по сравнению с охлаждаемыми фотонными детекторами.

Приводятся результаты экспериментального исследования коммутации тока в маломощном разряде с плазменной инжекцией при использовании импульсного плазмотрона в качестве источника плазмы. Показана возможность полностью управляемой коммутации тока  6 А при коммутируемом напряжении 300 В и падении напряжения на разряде  10 В. Установлено, что синхронно с заполнением разрядного промежутка плотной плазмой происходит включение тока, а синхронно с освобождением промежутка от плазмы – отключение. Выдвинуто предположение о связи включения и отключения разрядного тока с зажиганием и гашением на катоде катодного пятна.
