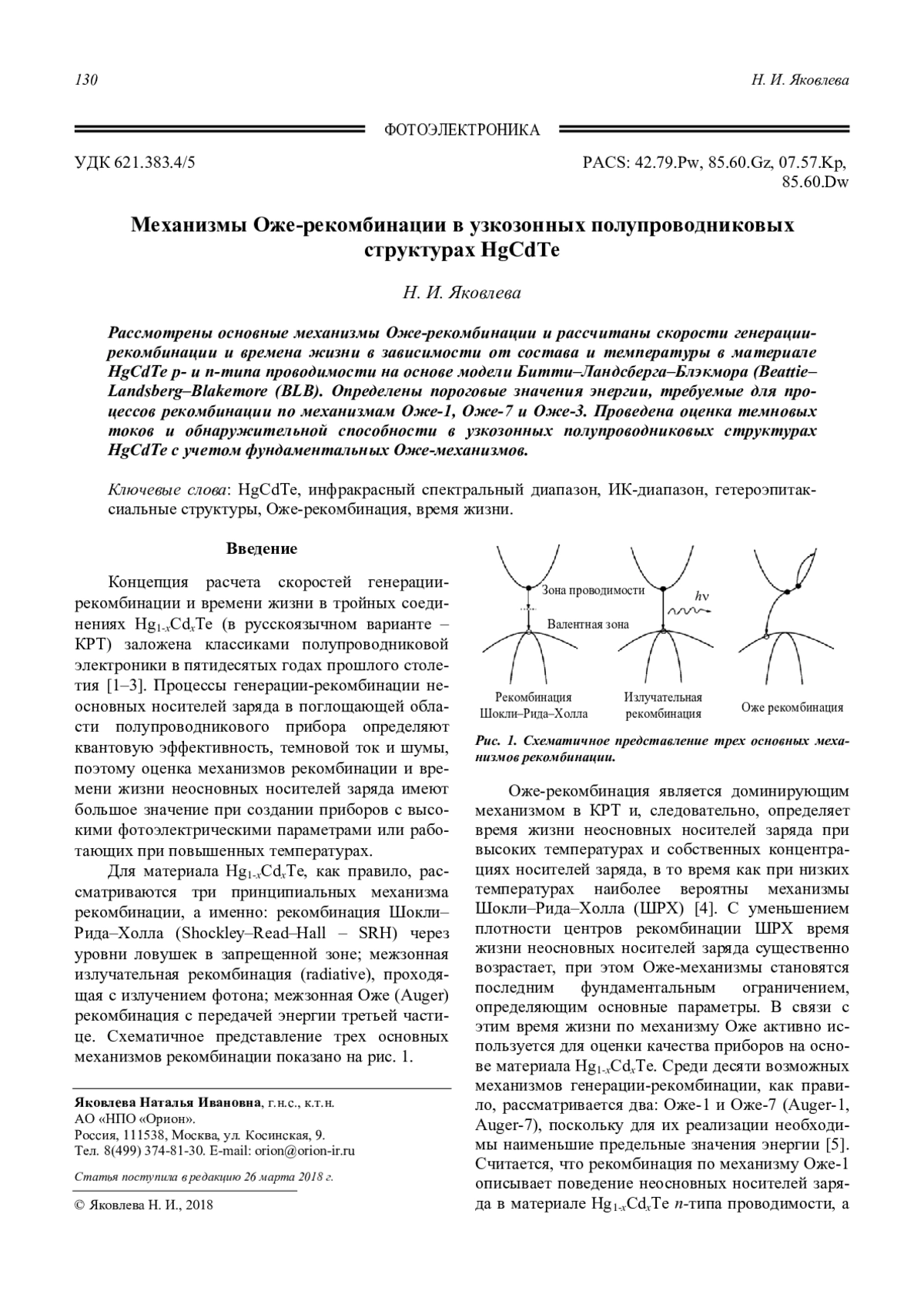

Рассмотрены основные механизмы Оже-рекомбинации и рассчитаны скорости генерациирекомбинации и времена жизни в зависимости от состава и температуры в материале HgCdTe р- и n-типа проводимости на основе модели Битти–Ландсберга–Блэкмора (Beattie– Landsberg–Blakemore (BLB). Определены пороговые значения энергии, требуемые для процессов рекомбинации по механизмам Оже-1, Оже-7 и Оже-3. Проведена оценка темновых токов и обнаружительной способности в узкозонных полупроводниковых структурах HgCdTe с учетом фундаментальных Оже-механизмов.
The main mechanisms of Auger recombination have been considered, and the generationrecombination rates and the lifetime depending on the composition and temperature in the HgCdTe p- and n-type material have been calculated using Beattie–Landsberg–Blakemore (BLB) model. The minimum energy levels of recombination processes by the Auger-1, Auger-7, and Auger-3 mechanisms were determined. Dark current and detectivity in HgCdTe narrow-band semiconductor structures have been estimated.
Идентификаторы и классификаторы
- SCI
- Физика
- eLIBRARY ID
- 34882939

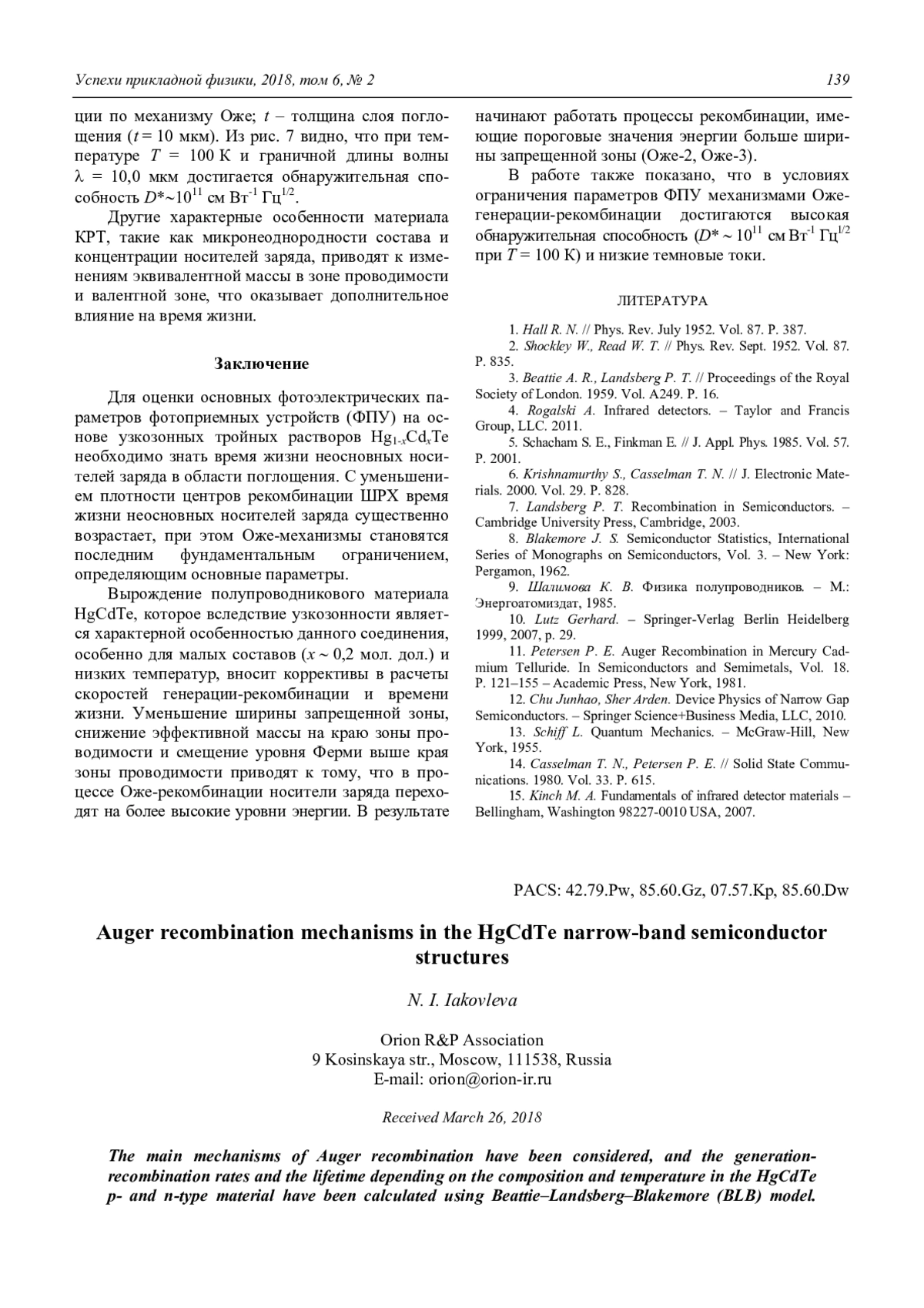

Для оценки основных фотоэлектрических параметров фотоприемных устройств (ФПУ) на основе узкозонных тройных растворов Hg1-xCdxTe необходимо знать время жизни неосновных носителей заряда в области поглощения. С уменьшением плотности центров рекомбинации ШРХ время жизни неосновных носителей заряда существенно возрастает, при этом Оже-механизмы становятся последним фундаментальным ограничением, определяющим основные параметры.

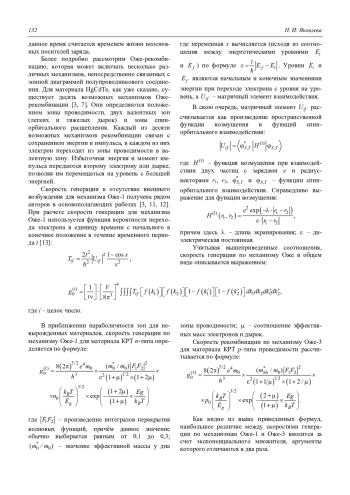

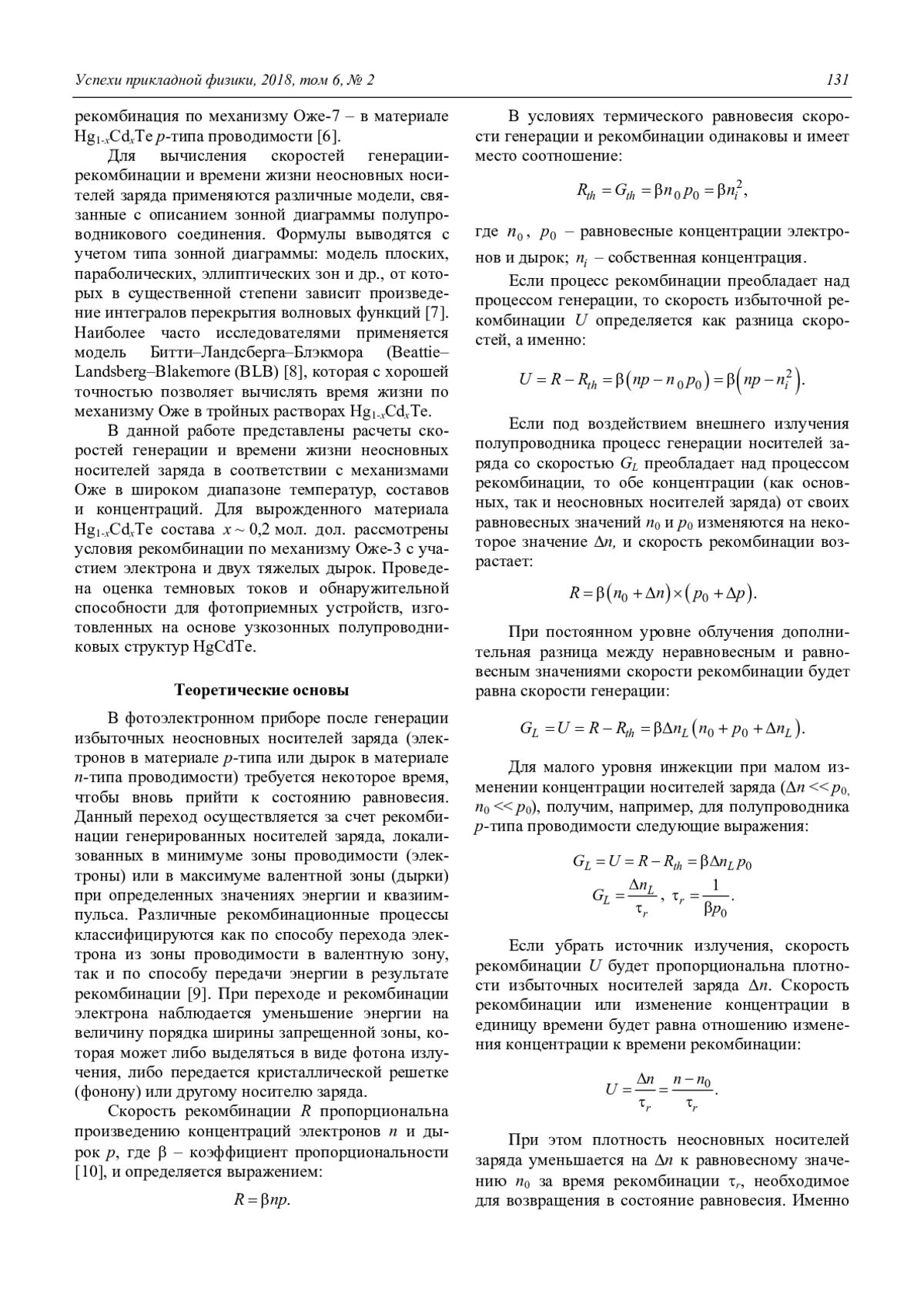

Вырождение полупроводникового материала HgCdTe, которое вследствие узкозонности является характерной особенностью данного соединения, особенно для малых составов (х 0,2 мол. дол.) и низких температур, вносит коррективы в расчеты скоростей генерации-рекомбинации и времени жизни. Уменьшение ширины запрещенной зоны, снижение эффективной массы на краю зоны проводимости и смещение уровня Ферми выше края зоны проводимости приводят к тому, что в процессе Оже-рекомбинации носители заряда переходят на более высокие уровни энергии. В результате начинают работать процессы рекомбинации, имеющие пороговые значения энергии больше ширины запрещенной зоны (Оже-2, Оже-3).

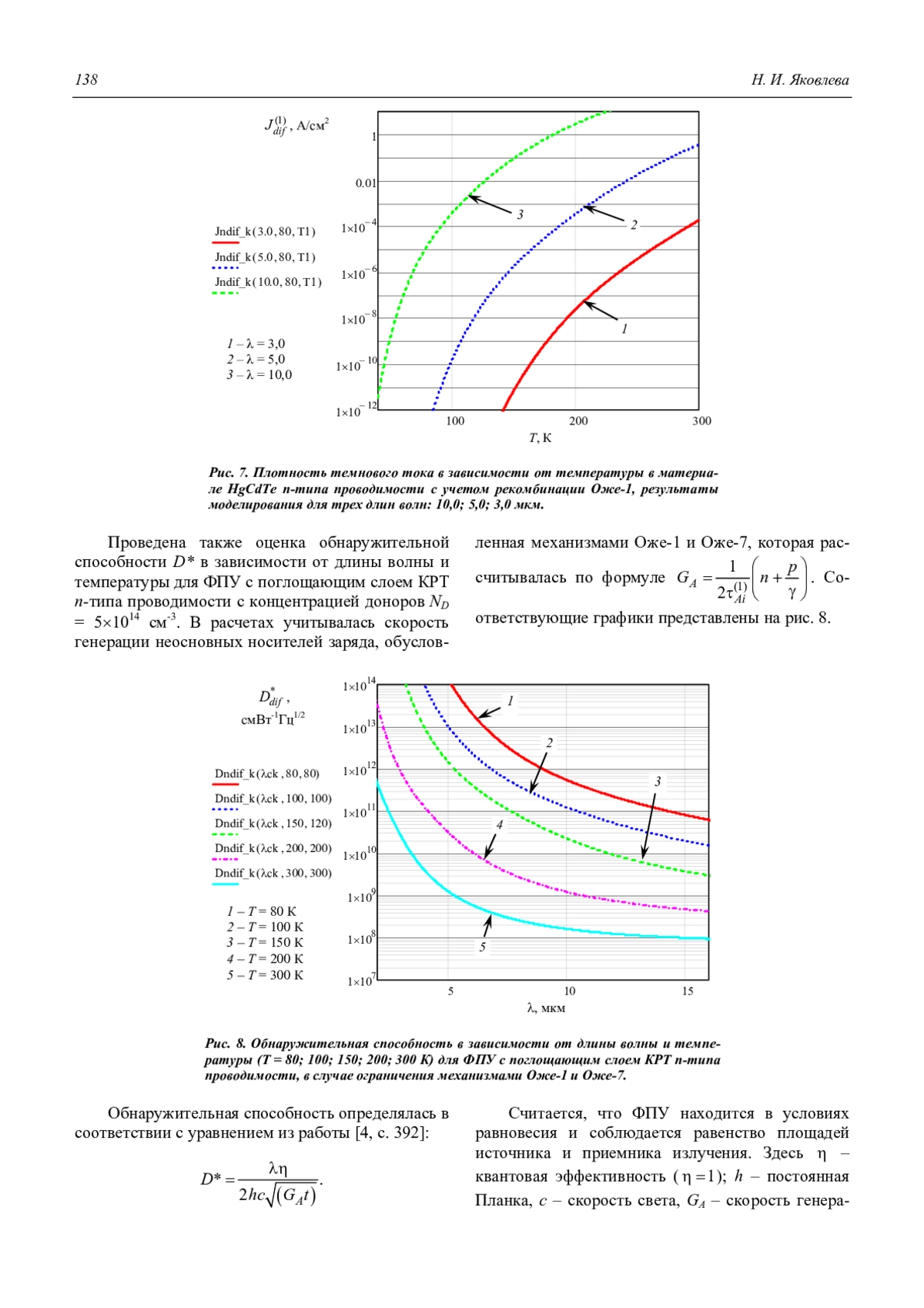

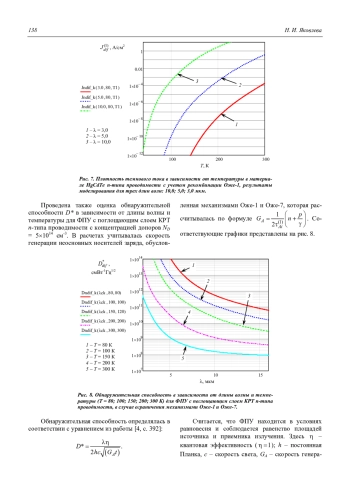

В работе также показано, что в условиях ограничения параметров ФПУ механизмами Ожегенерации-рекомбинации достигаются высокая обнаружительная способность (D* 1011 cм Вт-1 Гц1/2 при Т = 100 К) и низкие темновые токи.
Список литературы
1. Hall R. N. // Phys. Rev. July 1952. Vol. 87. P. 387.
2. Shockley W., Read W. T. // Phys. Rev. Sept. 1952. Vol. 87. P. 835.
3. Beattie A. R., Landsberg P. T. // Proceedings of the Royal Society of London. 1959. Vol. A249. P. 16.
4. Rogalski A. Infrared detectors. – Taylor and Francis Group, LLC. 2011.
5. Schacham S. E., Finkman E. // J. Appl. Phys. 1985. Vol. 57. P. 2001.
6. Krishnamurthy S., Casselman T. N. // J. Electronic Materials. 2000. Vol. 29. P. 828.
7. Landsberg P. T. Recombination in Semiconductors. – Cambridge University Press, Cambridge, 2003.
8. Blakemore J. S. Semiconductor Statistics, International Series of Monographs on Semiconductors, Vol. 3. – New York: Pergamon, 1962.
9. Шалимова К. В. Физика полупроводников. – М.: Энергоатомиздат, 1985.
10. Lutz Gerhard. – Springer-Verlag Berlin Heidelberg 1999, 2007, p. 29.
11. Petersen P. E. Auger Recombination in Mercury Cadmium Telluride. In Semiconductors and Semimetals, Vol. 18. P. 121–155 – Academic Press, New York, 1981.
12. Chu Junhao, Sher Arden. Device Physics of Narrow Gap Semiconductors. – Springer Science+Business Media, LLC, 2010.
13. Schiff L. Quantum Mechanics. – McGraw-Hill, New York, 1955.
14. Casselman T. N., Petersen P. E. // Solid State Communications. 1980. Vol. 33. P. 615.
15. Kinch M. A. Fundamentals of infrared detector materials – Bellingham, Washington 98227-0010 USA, 2007.
1. R. N. Hall, Phys. Rev. 87, 387 (July 1952).
2. W. Shockley and W. T. Read, Phys. Rev. 87, 835 (Sept. 1952).
3. A. R. Beattie and P. T. Landsberg, Proceedings of the Royal Society of London A249, 16−29 (1959).
4. A. Rogalski, Infrared detectors (Taylor and Francis Group, LLC, 2011).
5. S. E. Schacham and E. Finkman, J. Applied Physics 57, 2001 (1985).
6. S. Krishnamurthy and T. N. Casselman, J. Electronic Materials 29, 828 (2000).
7. P. T. Landsberg, Recombination in Semiconductors (Cambridge University Press, Cambridge, 2003).
8. J. S. Blakemore, Semiconductor Statistics, International Series of Monographs on Semiconductors, Vol. 3. (New York: Pergamon, 1962).
9. K. V. Shalimova, Physics of Semiconductors (Energoatomizdat, Moscow, 1985) [in Russian].
10. Lutz Gerhard, (Springer-Verlag Berlin Heidelberg 1999, 2007), p. 29.
11. P. E. Petersen, Auger Recombination in Mercury Cadmium Telluride, in Semiconductors and Semimetals, Vol. 18. P. 121–155, (Academic Press, New York, 1981).
12. Chu Junhao and Sher Arden, Device Physics of Narrow Gap Semiconductors (Springer Science+Business Media, LLC, 2010).
13. L. Schiff, Quantum Mechanics. (McGraw-Hill, New York, 1955).
14. T. N. Casselman and P. E. Petersen, Solid State Communications 33, 615 (1980).
15. M. A. Kinch, Fundamentals of infrared detector materials (Bellingham, Washington 98227-0010 USA, 2007).
