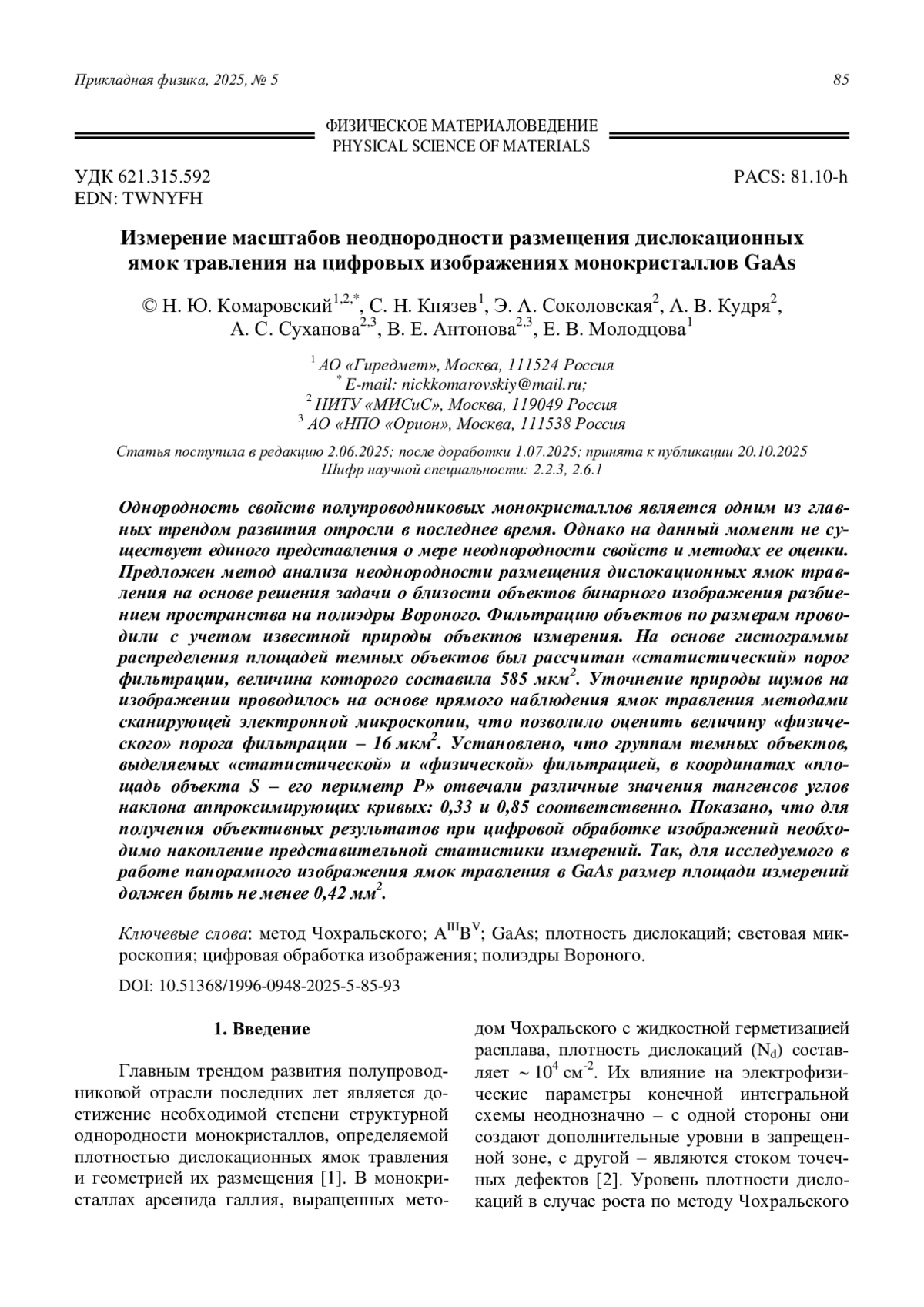

Однородность свойств полупроводниковых монокристаллов является одним из главных трендом развития отросли в последнее время. Однако на данный момент не существует единого представления о мере неоднородности свойств и методах ее оценки. Предложен метод анализа неоднородности размещения дислокационных ямок травления на основе решения задачи о близости объектов бинарного изображения разбиением пространства на полиэдры Вороного. Фильтрацию объектов по размерам проводили с учетом известной природы объектов измерения. На основе гистограммы распределения площадей темных объектов был рассчитан «статистический» порог фильтрации, величина которого составила 585 мкм2. Уточнение природы шумов на изображении проводилось на основе прямого наблюдения ямок травления методами сканирующей электронной микроскопии, что позволило оценить величину «физиче-ского» порога фильтрации – 16 мкм2. Установлено, что группам темных объектов, выделяемых «статистической» и «физической» фильтрацией, в координатах «площадь объекта S – его периметр P» отвечали различные значения тангенсов углов наклона аппроксимирующих кривых: 0,33 и 0,85 соответственно. Показано, что для получения объективных результатов при цифровой обработке изображений необходимо накопление представительной статистики измерений. Так, для исследуемого в работе панорамного изображения ямок травления в GaAs размер площади измерений должен быть не менее 0,42 мм2.

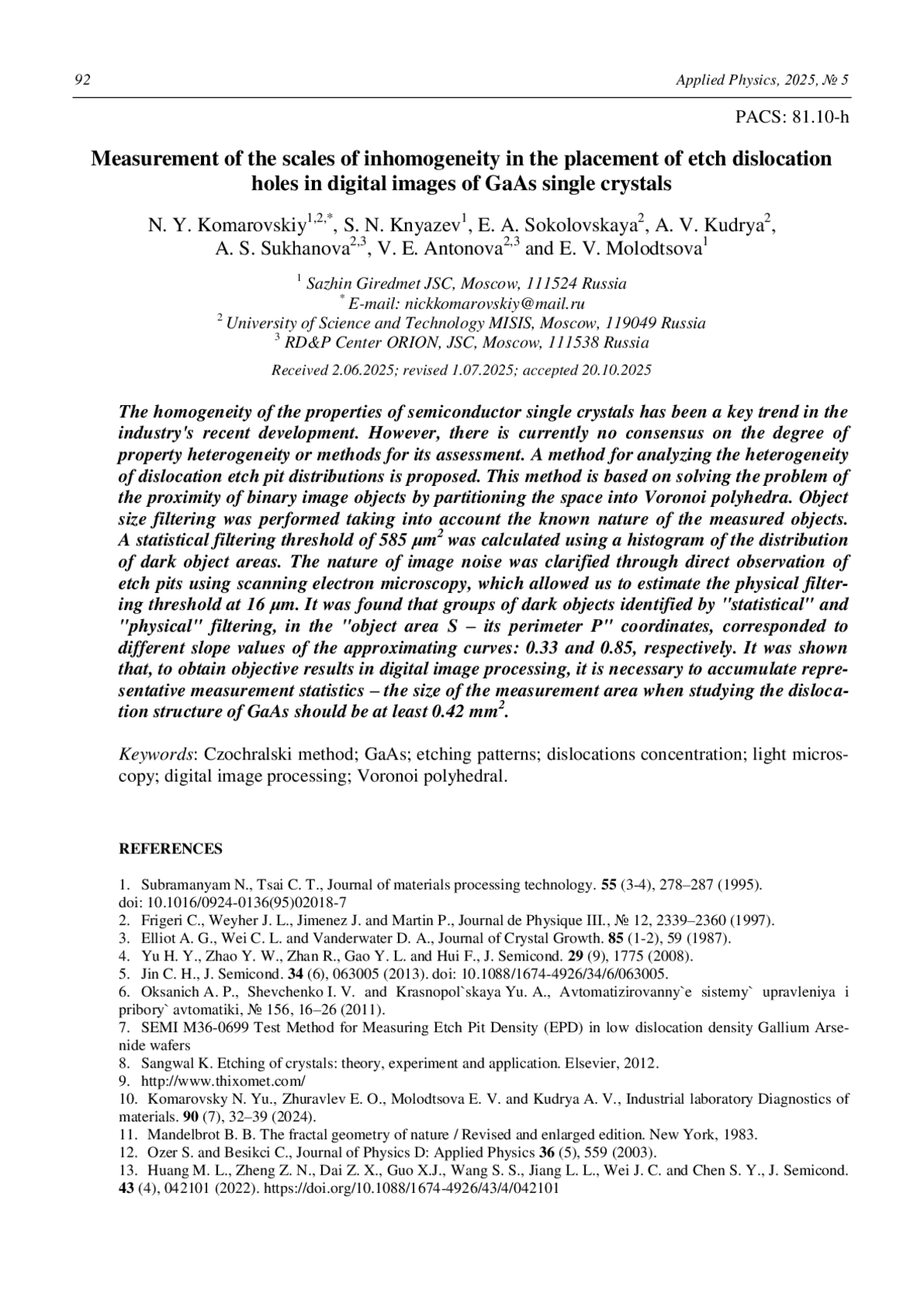

The homogeneity of the properties of semiconductor single crystals has been a key trend in the industry’s recent development. However, there is currently no consensus on the degree of property heterogeneity or methods for its assessment. A method for analyzing the heteroge-neity of dislocation etch pit distributions is proposed. This method is based on solving the problem of the proximity of binary image objects by partitioning the space into Voronoi poly-hedra. Object size filtering was performed taking into account the known nature of the meas-ured objects. A statistical filtering threshold of 585 μm2 was calculated using a histogram of the distribu-tion of dark object areas. The nature of image noise was clarified through direct observation of etch pits using scanning electron microscopy, which allowed us to estimate the physical fil-tering threshold at 16 μm. It was found that groups of dark objects identified by “statistical” and “physical” filtering, in the “object area S – its perimeter P” coordinates, corresponded to different slope values of the approximating curves: 0.33 and 0.85, respectively. It was shown that, to obtain objective results in digital image processing, it is necessary to accumulate rep-resentative measurement statistics – the size of the measurement area when studying the dis-location structure of GaAs should be at least 0.42 mm2.

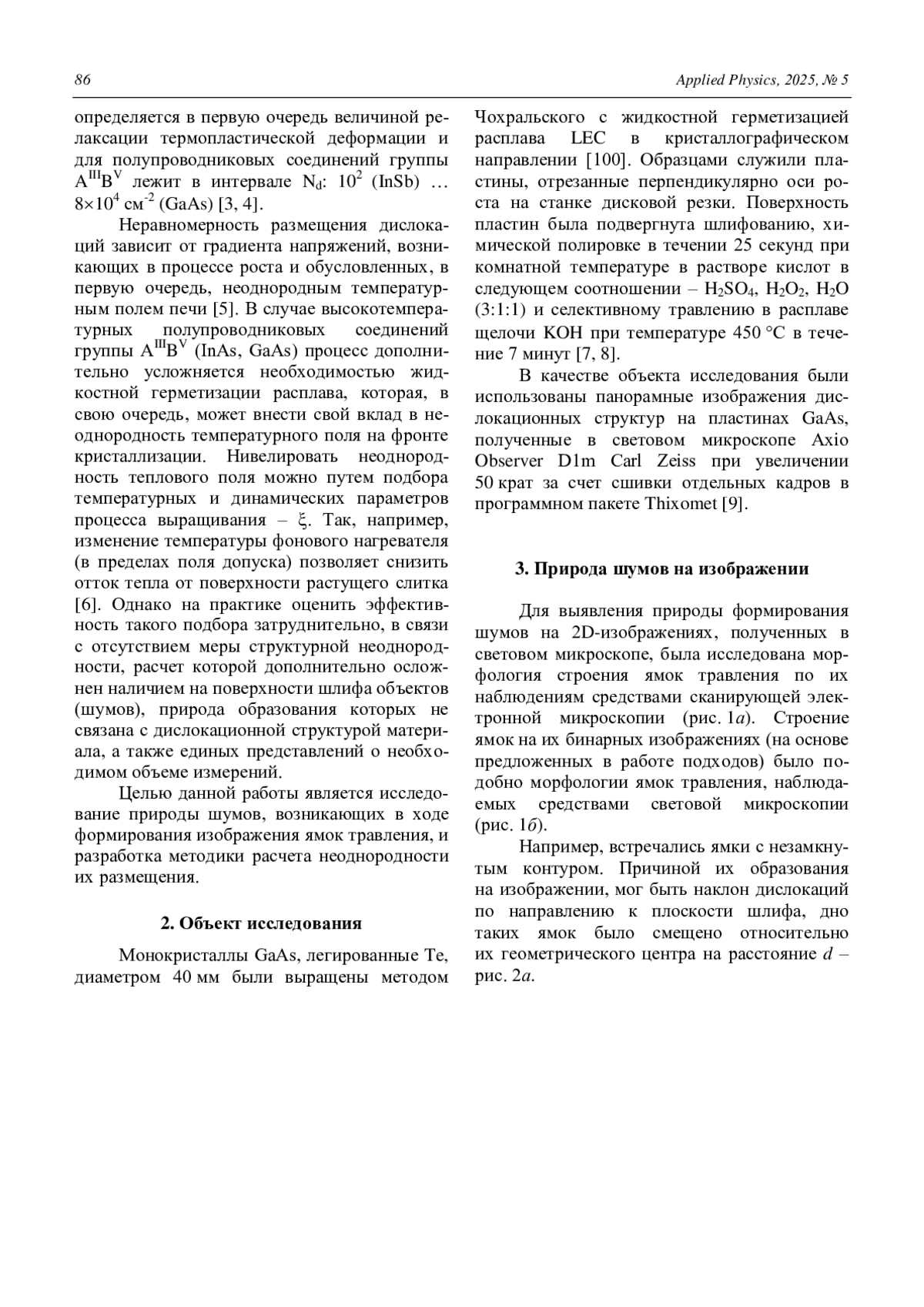

Идентификаторы и классификаторы
- SCI
- Физика
- Префикс DOI
- 10.51368/1996-0948-2025-5-85-93

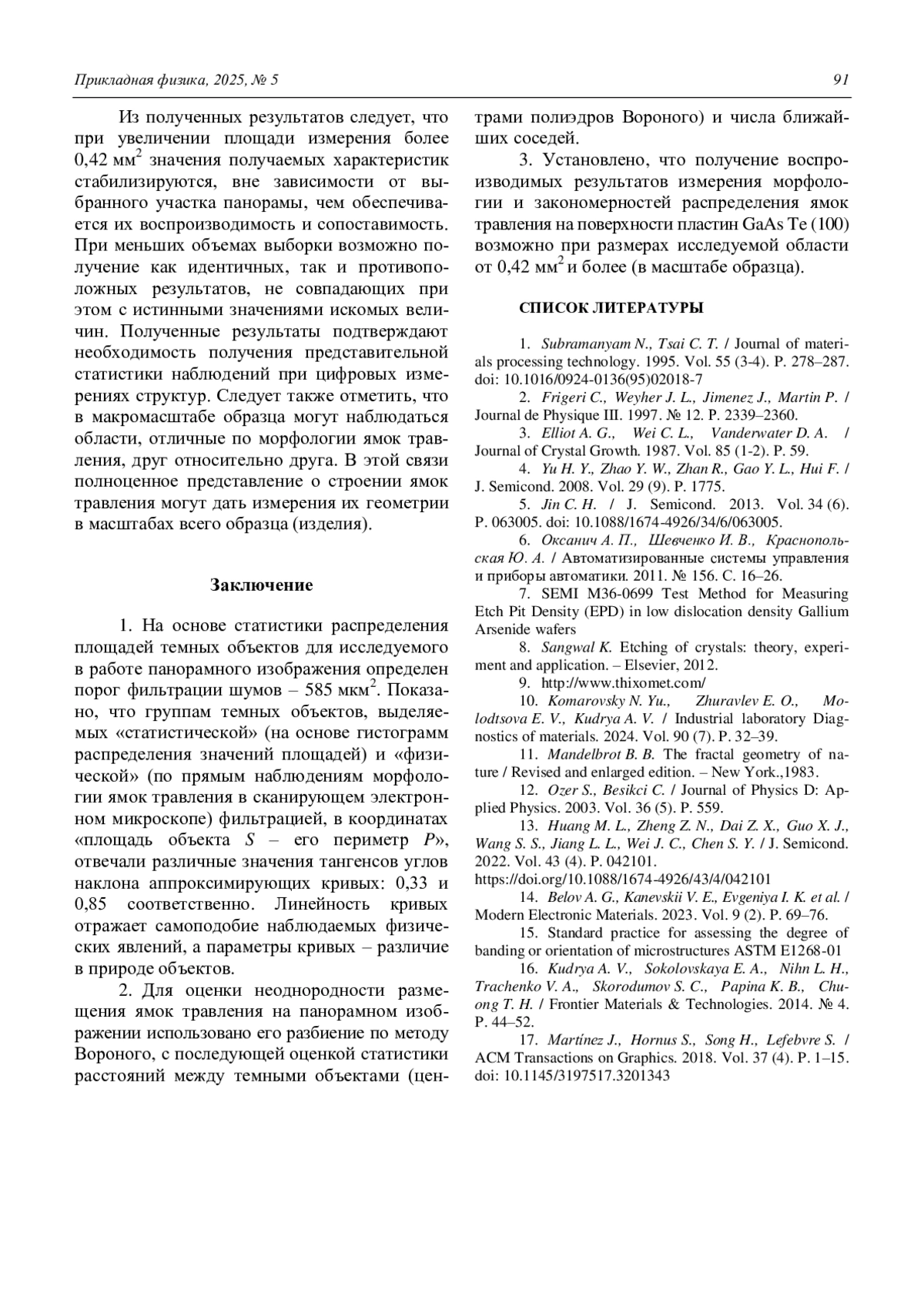

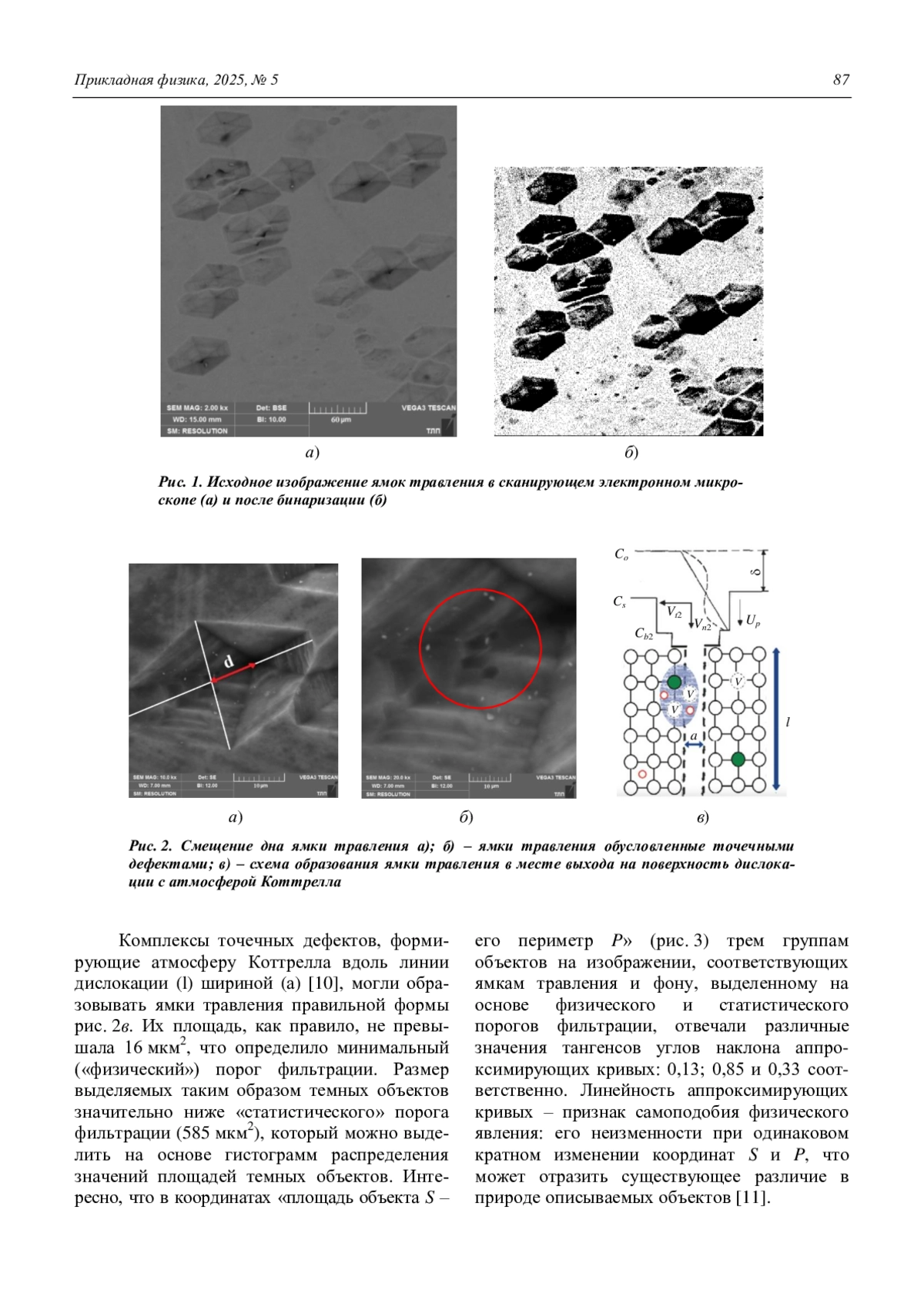

. На основе статистики распределения площадей темных объектов для исследуемого в работе панорамного изображения определен порог фильтрации шумов – 585 мкм2. Показа-но, что группам темных объектов, выделяемых «статистической» (на основе гистограмм распределения значений площадей) и «физи-ческой» (по прямым наблюдениям морфологии ямок травления в сканирующем электронном микроскопе) фильтрацией, в координатах «площадь объекта S – его периметр P», отвечали различные значения тангенсов углов наклона аппроксимирующих кривых: 0,33 и 0,85 соответственно.
Список литературы
- Subramanyam N., Tsai C. T. / Journal of mate-rials processing technology. 1995. Vol. 55 (3-4). P. 278–287. doi: 10.1016/0924-0136(95)02018-7
- Frigeri C., Weyher J. L., Jimenez J., Martin P. / Journal de Physique III. 1997. № 12. Р. 2339–2360.
- Elliot A. G., Wei C. L., Vanderwater D. A. / Journal of Crystal Growth. 1987. Vol. 85 (1-2). P. 59.
- Yu H. Y., Zhao Y. W., Zhan R., Gao Y. L., Hui F. / J. Semicond. 2008. Vol. 29 (9). P. 1775.
- Jin C. H. / J. Semicond. 2013. Vol. 34 (6). P. 063005. doi: 10.1088/1674-4926/34/6/063005.
- Оксанич А. П., Шевченко И. В., Краснополь-ская Ю. А. / Автоматизированные системы управле-ния и приборы автоматики. 2011. № 156. С. 16–26.
- SEMI M36-0699 Test Method for Measuring Etch Pit Density (EPD) in low dislocation density Galli-um Arsenide wafers
- Sangwal K. Etching of crystals: theory, exper-iment and application. – Elsevier, 2012.
- http://www.thixomet.com/
- Komarovsky N. Yu., Zhuravlev E. O., Mo-lodtsova E. V., Kudrya A. V. / Industrial laboratory Diag-nostics of materials. 2024. Vol. 90 (7). P. 32–39.
- Mandelbrot B. B. The fractal geometry of na-ture / Revised and enlarged edition. – New York.,1983.
- Ozer S., Besikci C. / Journal of Physics D: Applied Physics. 2003. Vol. 36 (5). P. 559.
- Huang M. L., Zheng Z. N., Dai Z. X., Guo X. J., Wang S. S., Jiang L. L., Wei J. C., Chen S. Y. / J. Semi-cond. 2022. Vol. 43 (4). P. 042101.
https://doi.org/10.1088/1674-4926/43/4/042101 - Belov A. G., Kanevskii V. E., Evgeniya I. K. et al. / Modern Electronic Materials. 2023. Vol. 9 (2). P. 69–76.
- Standard practice for assessing the degree of banding or orientation of microstructures ASTM E1268-01
- Kudrya A. V., Sokolovskaya E. A., Nihn L. H., Trachenko V. A., Skorodumov S. C., Papina K. B., Chu-ong T. H. / Frontier Materials & Technologies. 2014. № 4. P. 44–52.
- Martínez J., Hornus S., Song H., Lefebvre S. / ACM Transactions on Graphics. 2018. Vol. 37 (4). P. 1–15. doi: 10.1145/3197517.3201343
