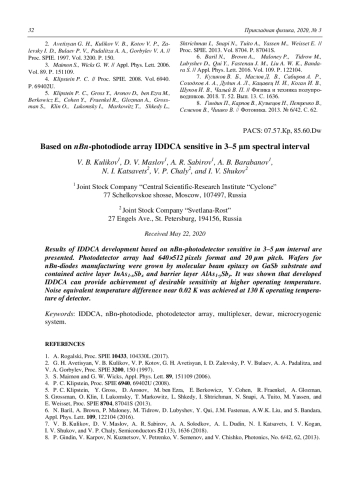

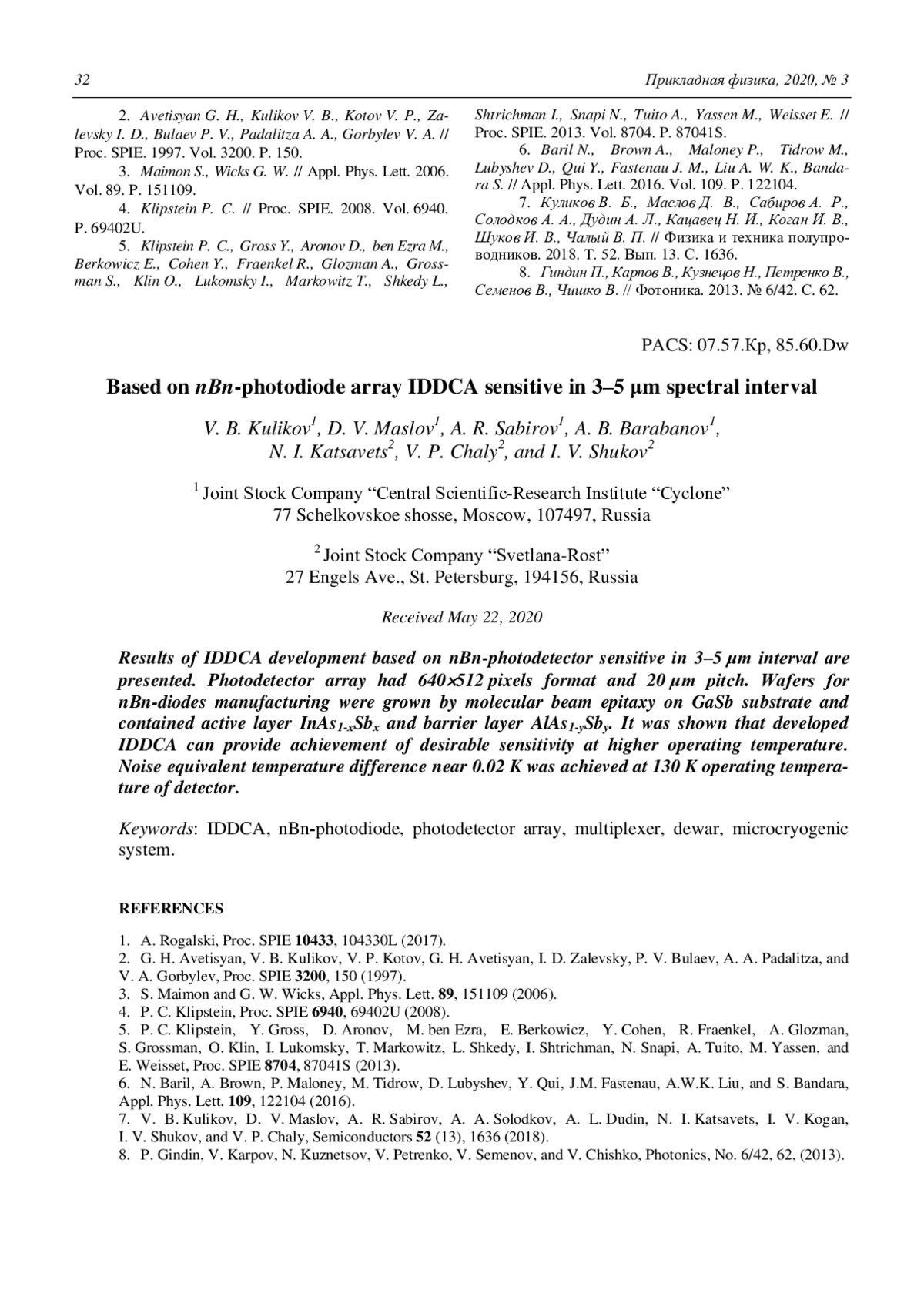

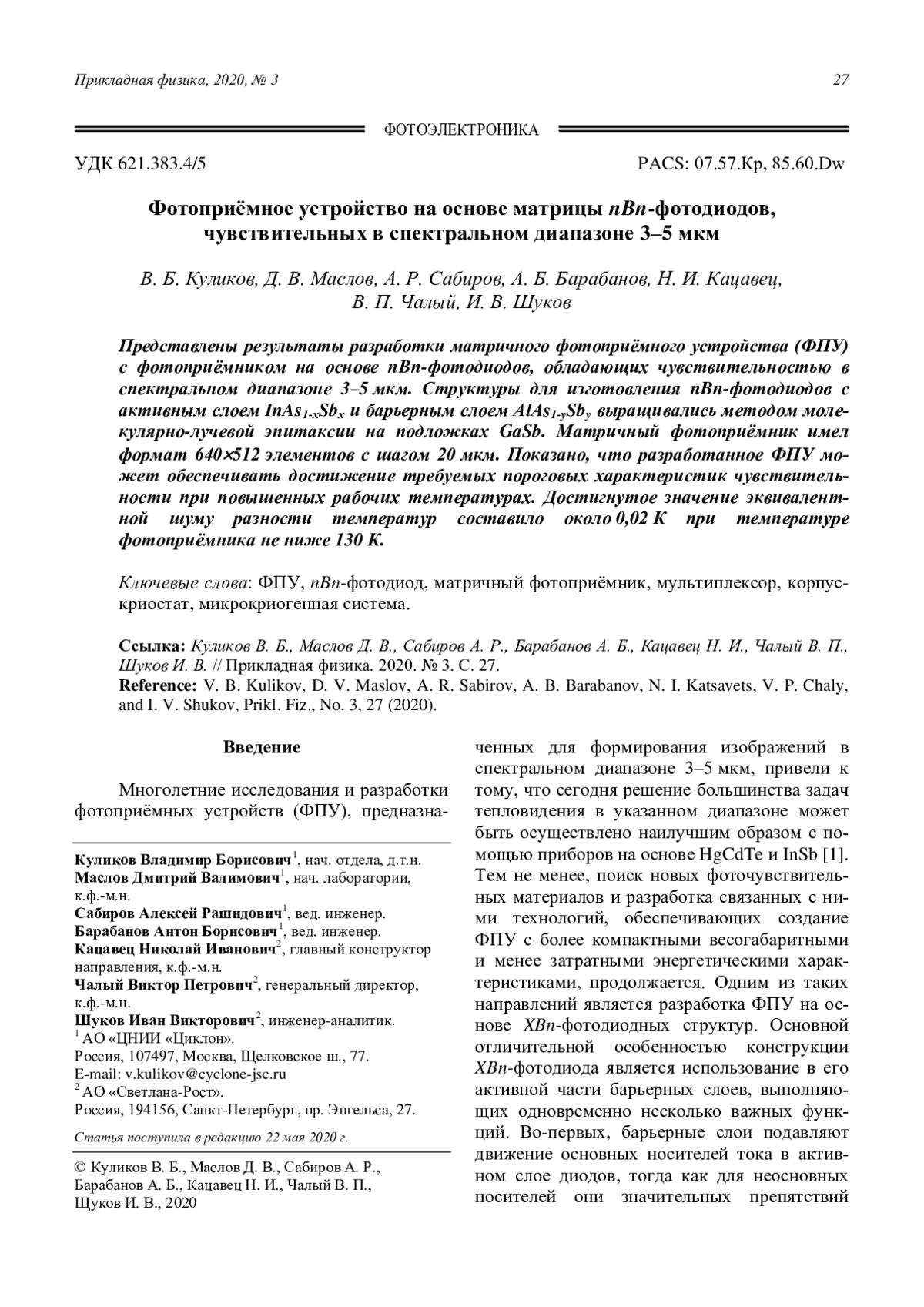

Статья: Фотоприёмное устройство на основе матрицы nBn фотодиодов, чувствительных в спектральном диапазоне 3–5 мкм (2020)

В работе рассмотрено влияние термической обработки, при температурах T = 573–1073 К, на электрические свойства монокристаллов кремния, содержащих микровключения примесных атомов никеля. Изучено влияние термической обработки на удельное сопротивление монокристаллов кремния, легированного никелем. С помощью электронно-зондового микроанализа получены изображения примесных микровключений никеля до и после воздействия термической обработки.

Исследованы C-V характеристики МДП-структур, изготовленных на основе антимонида индия и диэлектрического покрытия, полученного методом анодного окисления в растворе Na2S в двухстадийном режиме. Сформированное покрытие обладает высоким качеством с низкой плотностью быстрых и медленных поверхностных состояний. Рассчитанные значения Dit и NF составили 21011 см-2 эВ-1 и 9,21010 см-2, соответственно. Изучена зависимость величины гистерезиса от напряжения. Проведение предварительного сульфидирования в растворе (NH4)2S – этиленгликоль позволило значительно уменьшить величину гистерезиса и на 25 % снизить плотность состояний на границе раздела. Значение среднеарифметической шероховатости, Ra, после анодирования увеличилось с 0,6 нм до 0,9 нм, но при этом предварительное сульфидирование не оказывает существенного влияния на данный параметр. Сформированное диэлектрическое покрытие обладает достаточной сплошностью пленки для ее применения в качестве пассивирующего покрытия фоточувствительных элементов (ФЧЭ) InSb.

В работе исследована эволюция пылинок из различных материалов, используемых в термоядерных энергетических установках, построена модель для описания пылеобразования. В модели учитывались термохимические, электрические и другие свойства материалов стенок термоядерного реактора. Показано, что доминирующим процессом, приводящим к уменьшению массы пылинки, является термическое испарение, которое определяется давлением насыщенного пара при температуре теплового равновесия. Получены оценки времени жизни пылинок из разных материалов в зависимости от параметров плазмы. Представленные результаты могут быть полезны для оценки длины проникновения пылевых частиц в глубину реактора. Показана разница в динамике частиц из легких и тяжелых элементов. Из рассмотренных четырех эле-ментов (Be, Ni, Mo и W), пылинки из никеля демонстрируют наиболее высокую прони-кающую способность из-за длительного времени жизни и умеренного веса.

Установлена возможность применения открытого коаксиального СВЧ-резонатора, как элемента инжектора потока плазмы с ускоренными ионами. Представлены схема плазменного инжектора, состоящего из открытого коаксиального резонатора и дополнительного кольцевого электрода, а также характерные зависимости спектров энергии ионной компоненты плазмы от потенциала на кольцевом электроде для фиксированных значений массового расхода газа (аргон) и вводимой в резонатор СВЧ-мощности.

Рассмотрена задача осаждения наночастиц в жидкости под действием сил светового давления. Определена зависимость концентрации наночастиц в жидкости от координаты, вдоль которой на частицы действует постоянная сила. Результат получен с учетом отталкивания наночастиц без учета их притяжения друг к другу. Показано, что найденная зависимость может существенно отличаться от полученной в рамках модели идеального газа наночастиц.

В данной работе рассмотрено совместное воздействие неустойчивости Кельвина-Гельмгольца и магнитно-гидродинамической неустойчивости на цилиндрический столб расплавленного металла, а также формирование и отрыв жидкой капли от него в зависимости от времени. Метод определения неустойчивости поверхности цилиндрического столба жидкости с плотностью и динамической вязкостью окруженного газовой средой. Целью настоящей работы является определение входных параметров, при которых реализуется микрометровый диапазон длин волн возмущений. Определены условия возникновение и развитие на поверхности жидкого металла тонких жидких прослоек с поверхностно-периодическим рельефом (микроволны) микро- и нанометрового диапазона, возникающего при подаче металлических проволок в зону гетерогенной плазмы электрической дуги в условиях действия неустойчивостей Кельвина-Гельмгольца. Установлено, что для силы тока 100 А и для 300 А сила Лоренца не оказывает никакого влияния на гидродинамику неустойчивости. При скоростях  6 м/с поверхность устойчива и тока 300 А недостаточно для формирования неустойчивости. Для развития МГД неустойчивости необходимы силы тока порядка 1000 А. Определено, что основную роль в разрушении струи на капли играет – возмущение коэффициента поверхностного натяжения, т. е. термокапиллярный эффект.
