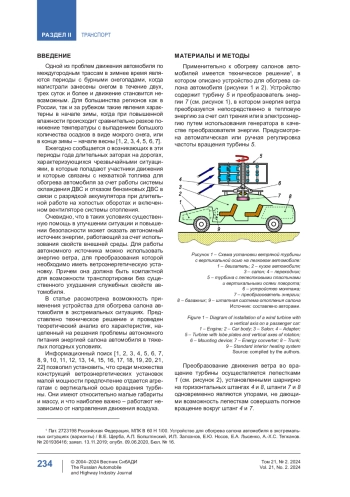

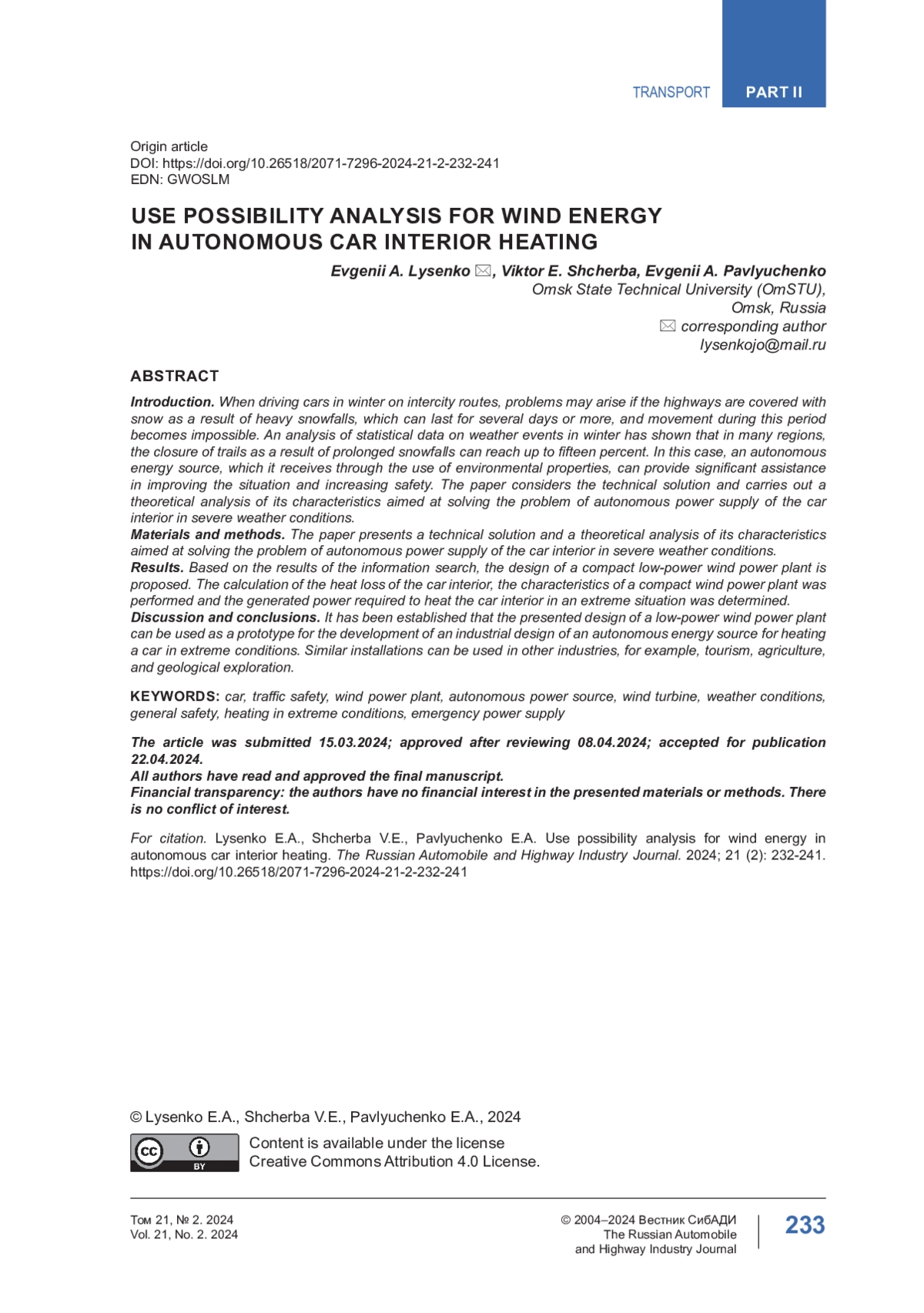

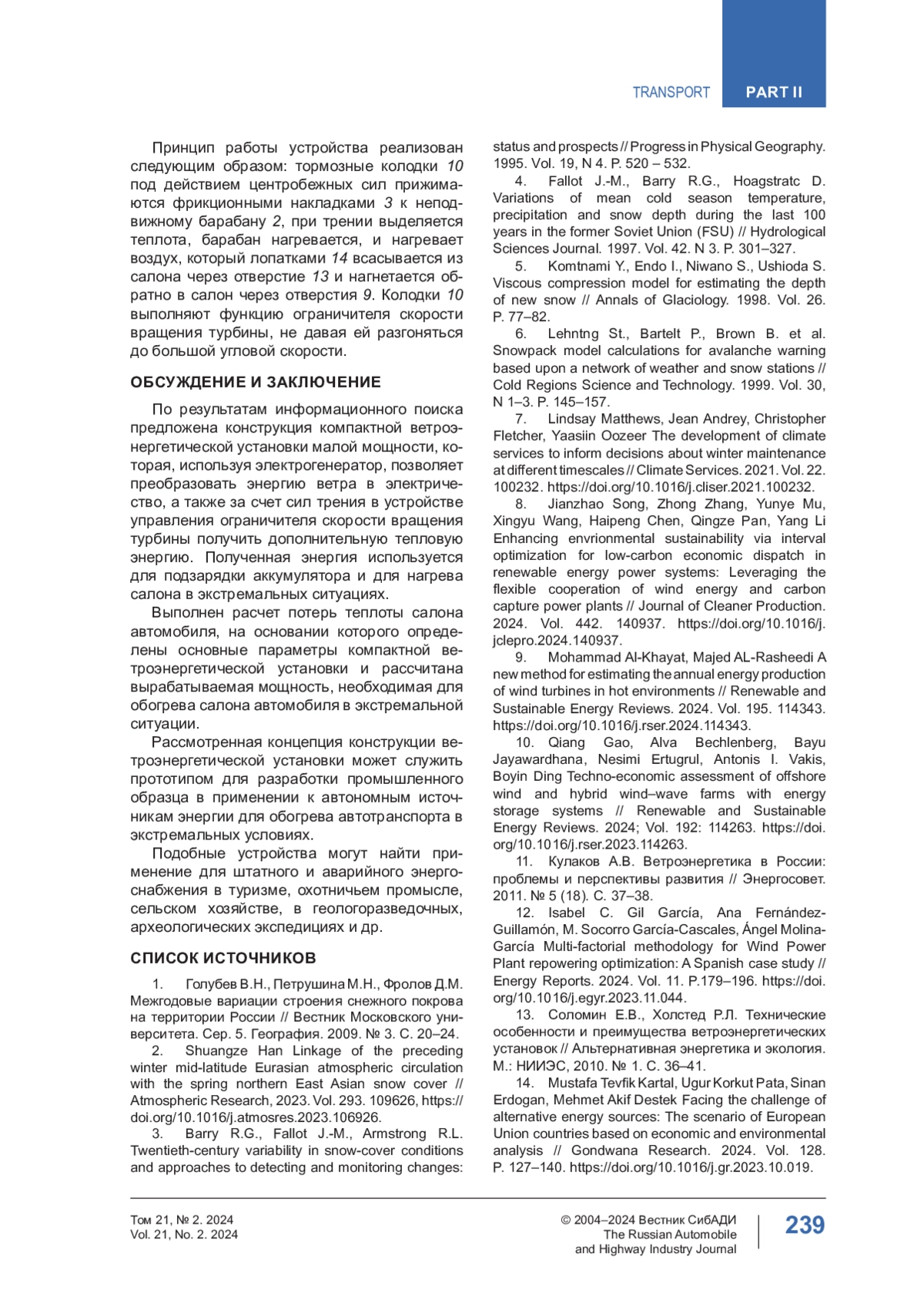

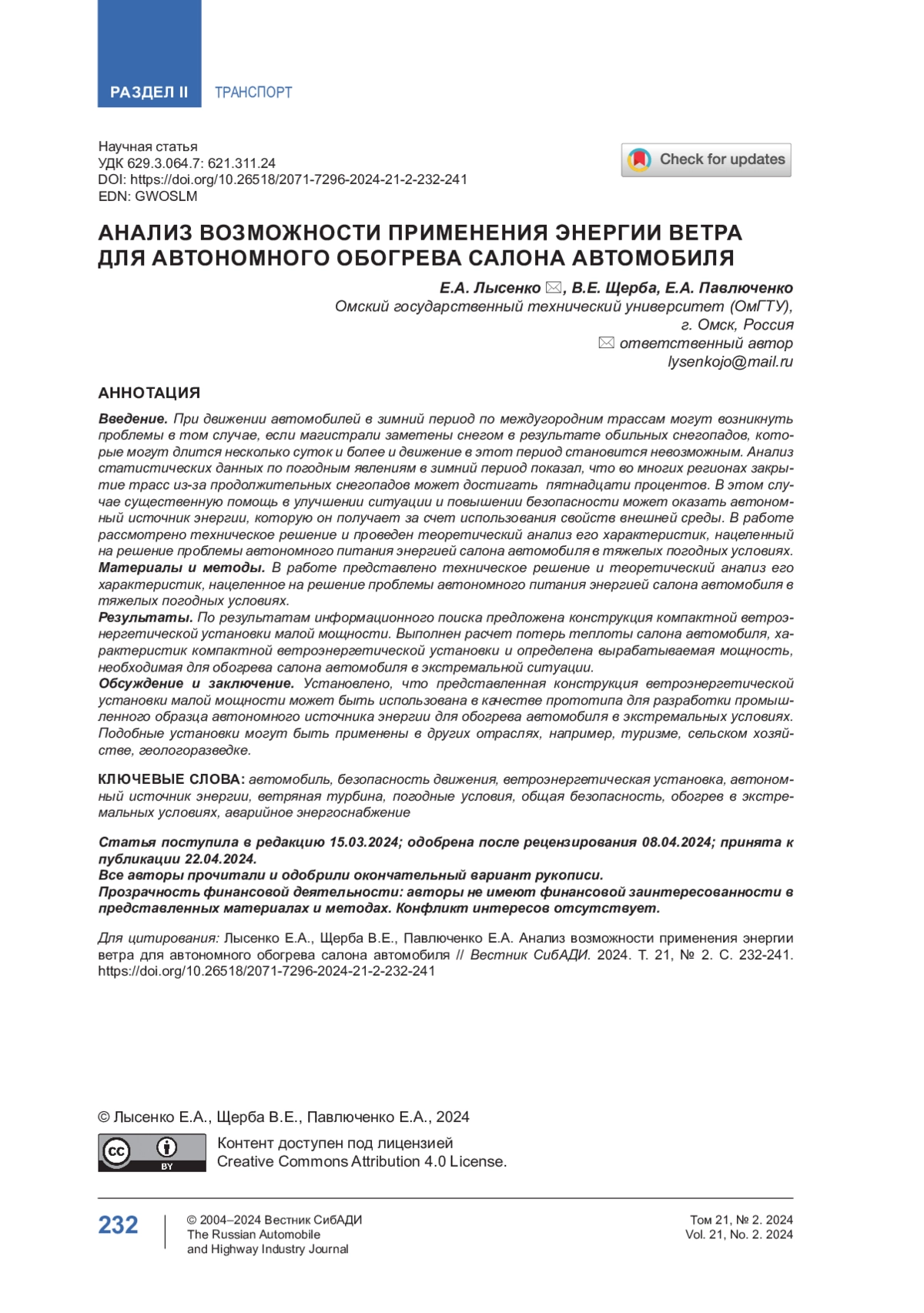

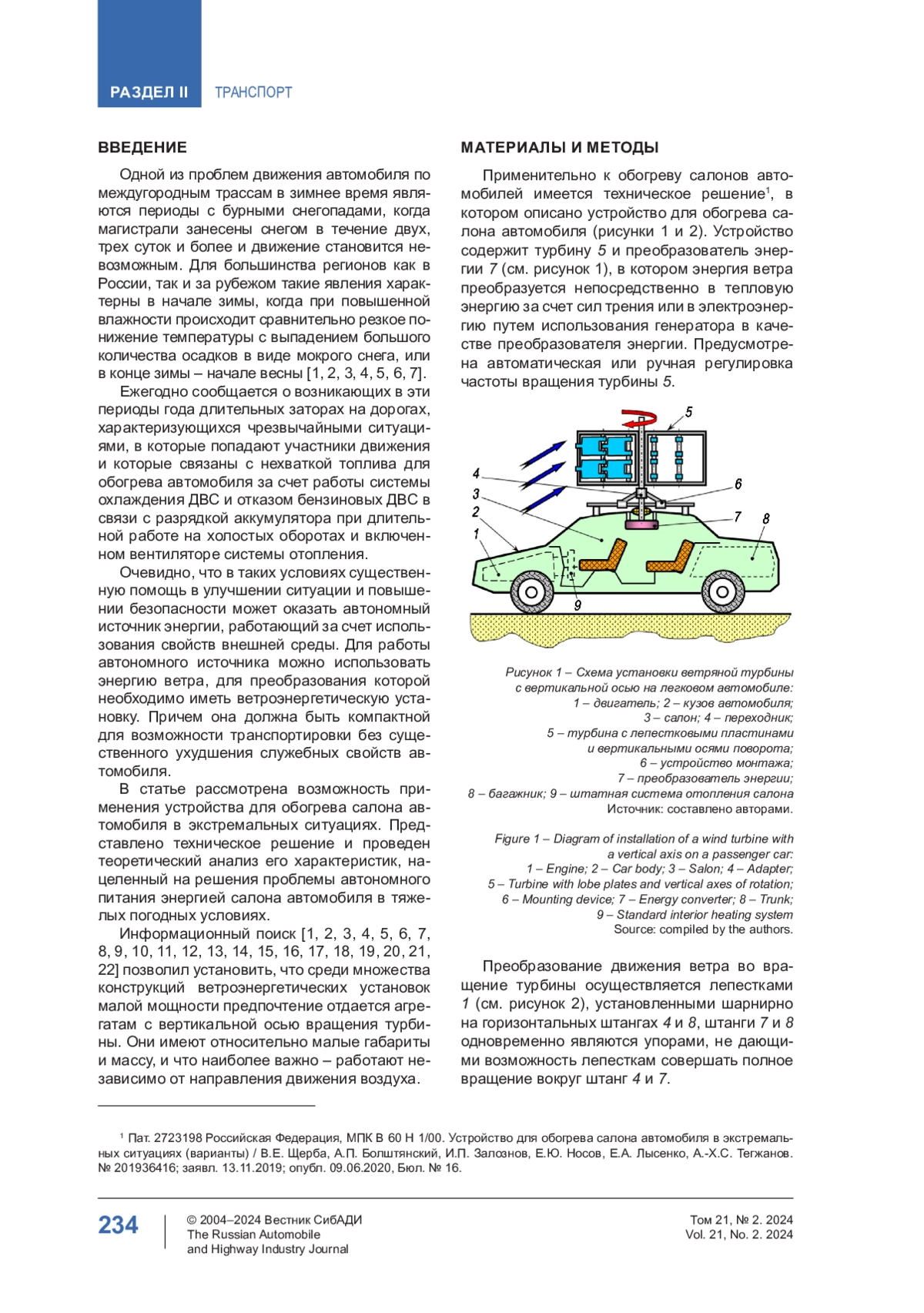

Статья: Анализ возможности применения энергии ветра для автономного обогрева салона автомобиля (2026)

Введение. Актуальность темы представленной статьи определяется усовершенствованием технологии ремонта и восстановления деталей машин. В настоящее время широко используется технология восстановления поршневых пальцев двигателей внутреннего сгорания (ДВС) высокоэнергетическим способом пластического деформирования металла с использованием энергии высоковольтного импульсного разряда в жидкости – электрогидравлический эффект, а на его основе электрогидравлической обработки. Цель статьи – повышение эффективности метода восстановления поршневых пальцев двигателей внутреннего сгорания за счет применения способа электрогидравлической раздачи.

Материалы и методы. Использовались следующие методы исследования: анализ степени влияния электрических параметров процесса электрогидравлической раздачи на величину деформации поршневых пальцев в зависимости от применяемого материала изделия. В статье рассматривается математическая модель процесса электроразряда при восстановлении поршневых пальцев. Расчетным методом определены режимы и параметры процесса электрогидравлической раздачи поршневых пальцев с сохранением их усталостной долговечности, статической прочности и износостойкости.

Результаты. В данной работе установлена степень влияния электрических параметров процесса электрогидравлической раздачи на величину деформации поршневых пальцев в зависимости от применяемого материала изделия. Разработана математическая модель процесса электроразряда при восстановлении поршневых пальцев, и на их основе определены режимы и параметры процесса электрогидравлической раздачи поршневых пальцев с сохранением их усталостной долговечности, статической прочности и износостойкости.

Обсуждение и заключение. Исследования показали, что взрывающиеся проволоки из железа, меди, вольфрама при восстановлении поршневых пальцев с внутренним радиусом до 10 мм не эффективны. Давление в случае их использования не превышает 100 МПа. Наибольший эффект дают взрывающиеся проволоки из Аl диаметром менее одного миллиметра. При этом индуктивность цепи должна быть минимальной, т. к. это обеспечивает наибольшую долю энергии, выделяемую в канале разряда, от всей, запасенной в конденсаторе. Это обеспечивает и наибольшее давление в канале. Исходя из этих же соображений, емкость следует ограничить диапазоном 3–12 мкФ. Этот метод может быть применен при восстановлении других деталей автомобилей.

Введение. Рассматривается модель и результаты расчета плавности хода легкого трехосного внедорожного транспортного средства для Арктической зоны России. Модель основана на стандартных подходах и использует систему допущений, которая ограничивает число степеней свободы для кузова транспортного средства, равное трем, а также по одной степени свободы для неподрессоренных масс. Математическая модель представляет собой системы обыкновенных дифференциальных уравнений и дополнена необходимыми алгебраическими уравнениями, а также начальными условиями. Интегрирование системы осуществляется методом Рунге-Кутта 4-го порядка, для которого была написана программа на языке С++. Расчеты, приведенные в статье, демонстрируют возможности проведения исследований плавности хода транспортного средства в условиях произвольного рельефа местности, характерного для бездорожья в зимних условиях Арктической зоны. Размеры и другие параметры транспортного средства взяты с натурного образца, эксплуатировавшегося в реальных экспедициях в 2003– 2019 гг. На основе модели будут разработаны характеристики подвески для нового образца вездехода. Теория. При эксплуатации колесной машины в широком диапазоне условий, даже в северных районах, поперечно-угловые колебания очень часто незначительны, поэтому можно рассматривать только вертикальные линейные и продольно-угловые колебания остова. Эта задача позволяет построить систему уравнений движения транспортного средства по выбранным степеням свободы. С точки зрения математики эти уравнения классифицируются как обыкновенные дифференциальные уравнения второго порядка с переменной структурой правых частей, что отражает нелинейный характер поведения подвески с точки зрения ее геометрических ограничений.

Методы. В работе используются численные методы для решения уравнений построенной модели, что позволяет постепенно ослаблять принятые допущения и строит более общие алгоритмы расчета. Основным методом интегрирования для обеспечения устойчивости решений является многошаговый метод Адамса, что обеспечивает при правильном выборе шага необходимую устойчивость решения на достаточно длительных модельных временах. Тем не менее в настоящей работе принят метод Рунге-Кутта 4-го порядка, что оказалось вполне достаточно.

Результаты и выводы. В работе приведены результаты численного исследования колебательных процессов внедорожного транспортного средства при поступательном равномерном движении машины по горизонтальной поверхности с заданным профилем неровностей. На графиках заметен переходный процесс колебаний, который завершается выходом на установившийся режим. Форма колебаний на установившемся режиме может иметь нерегулярный характер и существенно зависит от заданной скорости движения вездехода. Анализ представленных на рисунках зависимостей показывает, что форма колебаний остова вездехода, а также амплитуда и частота существенно зависят от скорости машины (при постоянном профиле дороги). Изменение профиля дороги приводит к соответствующим изменениям форм и характеристик вынужденных колебаний транспортного средства на подвеске, что позволяет строить необходимые амплитудно-частотные характеристики, выполнять оптимизацию упругих и диссипативных параметров подвесок, оптимизировать их количество и расположение, а также следить за перемещениями произвольных точек, в которых расположены различные агрегаты.

Введение. Вибрационные катки являются наиболее распространенным средством уплотнения грунтов в строительстве. Характер развития напряжений на поверхности контакта вальца с грунтом зависит от технических характеристик вибрационного катка (массы вальца, массы рамы вальца, частоты и вынуждающей силы колебаний, количества и характеристик амортизаторов вальца) и свойств грунта.

Материалы и методы. Моделирование взаимодействия вибрационного катка с уплотняемым грунтом осуществлялось с использованием трехмассной реологической модели системы «рама – валец – грунт». Дифференциальные уравнения движения масс в режимах контакта и отрыва от грунта решались численно. Для определения численных значений времени нагружения (увеличения контактных напряжений от нуля до максимального значения) и времени разгрузки (уменьшения контактных напряжений от максимального значения до нуля), а также максимальной силы реакции грунта на реологической модели был проведен вычислительный эксперимент. В качестве независимых параметров вибрационного катка использовалась масса вибровальцового модуля (масса, приходящаяся на переднюю ось) и относительная вынуждающая сила. В качестве независимых параметров грунта были выбраны коэффициенты упругого и вязкого сопротивления грунта. Общее количество сочетаний факторов равнялось 192. Значения времени нагружения и разгрузки грунта, а также максимальной силы реакции грунта определялись по осциллограммам изменения силы реакции грунта во времени.

Результаты. С использованием программы STATISTICA получены уравнения регрессии для расчета численных значений времени нагружения и разгрузки грунта, а также максимальной силы реакции грунта и соответствующие значения коэффициентов достоверности множественной аппроксимации.

Обсуждение и заключение. Реологическая модель воспроизводит асимметричный характер изменения контактных напряжений при уплотнении грунта вибрационным катком, наблюдающимся в экспериментальных осциллограммах напряжений, полученных при полевых экспериментальных исследованиях. Полученные результаты имеют большое значение для расчета глубины распространения напряжений в грунте и распределения напряжений в грунте после прохода вибрационного катка с использованием волнового подхода к описанию распространения напряжений в грунте. В дальнейшем целесообразно проведение вычислительного эксперимента с расширенным перечнем независимых параметров катка, включающих частоту колебаний.

Введение. Для обеспечения безопасности и эффективной очистки автомобильных дорог и тротуаров от снега и наледи в зимний период нужно использовать специальное оборудование. Но еще на этапе создания такого оборудования конструкторам необходимо знать, какие нагрузки будут возникать на рабочем оборудовании в процессе его эксплуатации. Поэтому для разработки фрезерных рабочих органов для снятия наледи с дорожных покрытий следует провести экспериментальное исследование с целью определить нагрузки, возникающие на его рабочем органе.

Материалы и методы. Основной целью экспериментального исследования является определение силы сопротивления резанию, которая возникает на режущем элементе фрезерного рабочего оборудования в процессе его применения при уборке наледи и снега на автомобильных дорогах и тротуарах. Для реализации эксперимента выбран маятниковый стенд, позволяющий исследовать воздействие отдельного режущего элемента фрезы на лед.

Результаты. Полученные результаты дают возможность для прогнозирования изменения нагрузок на фрезерном рабочем органе в процессе эксплуатации. Это позволяет разрабатывать усовершенствованные конструкции дорожно-фрезерного оборудования и модернизировать уже существующие. Применение данных зависимостей также позволяет определить необходимую прочность конструкции фрезерного барабана для нормальной работы оборудования и выбрать рациональное сечение режущих элементов.

Обсуждение и заключение. По результатам проведенных экспериментальных работ были получены зависимости силы сопротивления резанию льда в зависимости от толщины срезаемого слоя, вида льда (чистый; смесь льда, песка и уплотненного снега с примесями; смесь, замороженная слоями; замороженная во льде тротуарная плитка и образец асфальтобетона) и его температуры.

Введение. Работа посвящена расчету типоразмерных рядов для проектирования передающих устройств высокого давления, используемых в различных гидроструйных технологиях, который позволит обеспечить проектирование данных устройств исходя из безразмерных показателей, описывающих взаимосвязи их геометрических и технологических параметров.

Материалы и методы. Методология включает в себя применение математических моделей и аналитических подходов для оценки влияния различных параметров на процессы теплообразования в оборудовании, а также и методов статистической обработки результатов.

Результаты. Проведенные исследования позволили построить гистограмму распределения температур и провести аппроксимацию данных с использованием кривой распределения значений температуры, а также сформировать параметрические ряды для безразмерных параметров в зависимости от различных факторов, таких как температура, давление, частота вращения и линейная скорость. Таким образом, обеспечена возможность получения параметрических рядов для линейных размеров из пяти диапазонов температур и семи типоразмеров в зависимости от давления и частоты вращения бурового вала.

Заключение. Полученные результаты обеспечивают более глубокое понимание взаимосвязей между частотой вращения, геометрическими характеристиками и температурными показателями за счет применения безразмерных показателей, что позволяет оптимизировать проектирование подобных устройств, учитывая условия эксплуатации и обеспечивая повышение их эффективности.

Введение. Транспортно-технологические средства на базе гусеничной ходовой части нашли свое применение как для военной, так и для гражданских отраслей. Их широкое использование обусловлено целым рядом преимуществ, способствующих дальнейшему развитию механизации производств, повышению эффективности транспортировки грузов в условиях Крайнего Севера, развитию инфраструктуры при освоении новых территорий. Обеспечение проходимости и подвижности машин с гусеничным движителем, в том числе гусеничных транспортеров-тягачей, возможно путем использования дизель-генераторов и электромеханических трансмиссий. Возможность управления движением гусеничной машины (ГМ) с выносного пульта (дистанционное управление), что в свою очередь характеризует ГМ с электромеханической трансмиссией (ЭМТ), как наземный робототехнический комплекс (НРТК). Одной из составляющих научных исследований в этом направлении является проведение имитационного моделирования движения быстроходной гусеничной машины с электромеханической трансмиссией. Целью моделирования процесса движения является обоснование энергетических характеристик электромеханической трансмиссии гусеничной машины и подтверждение адекватности ранее выполненных теоретических исследований.

Методы исследования. Моделирование проводились в среде программирования VISSIM по типовым циклам движения, которые эквивалентным образом отражают условия эксплуатации и применения машины на гусеничном ходу в условиях пересеченной местности и грунтовых дорог, а также натурным экспериментом на экспериментальном образце для подтверждения теоретических исследований.

Результаты. В результате исследований получены количественные оценки влияния мощности дизель-генератора и заряда накопителя энергии на динамические показатели ГМ с ЭМТ. Установлено, что для выполнения требований к перспективным образцам мощность накопителя энергии должна составлять при использовании штатного ДВС не менее 2,5 кВт·ч.

Обсуждение и заключение. Результаты исследований возможно использовать при создании на основе существующего научно-технического задела перспективного наземного робототехнического комплекса.
