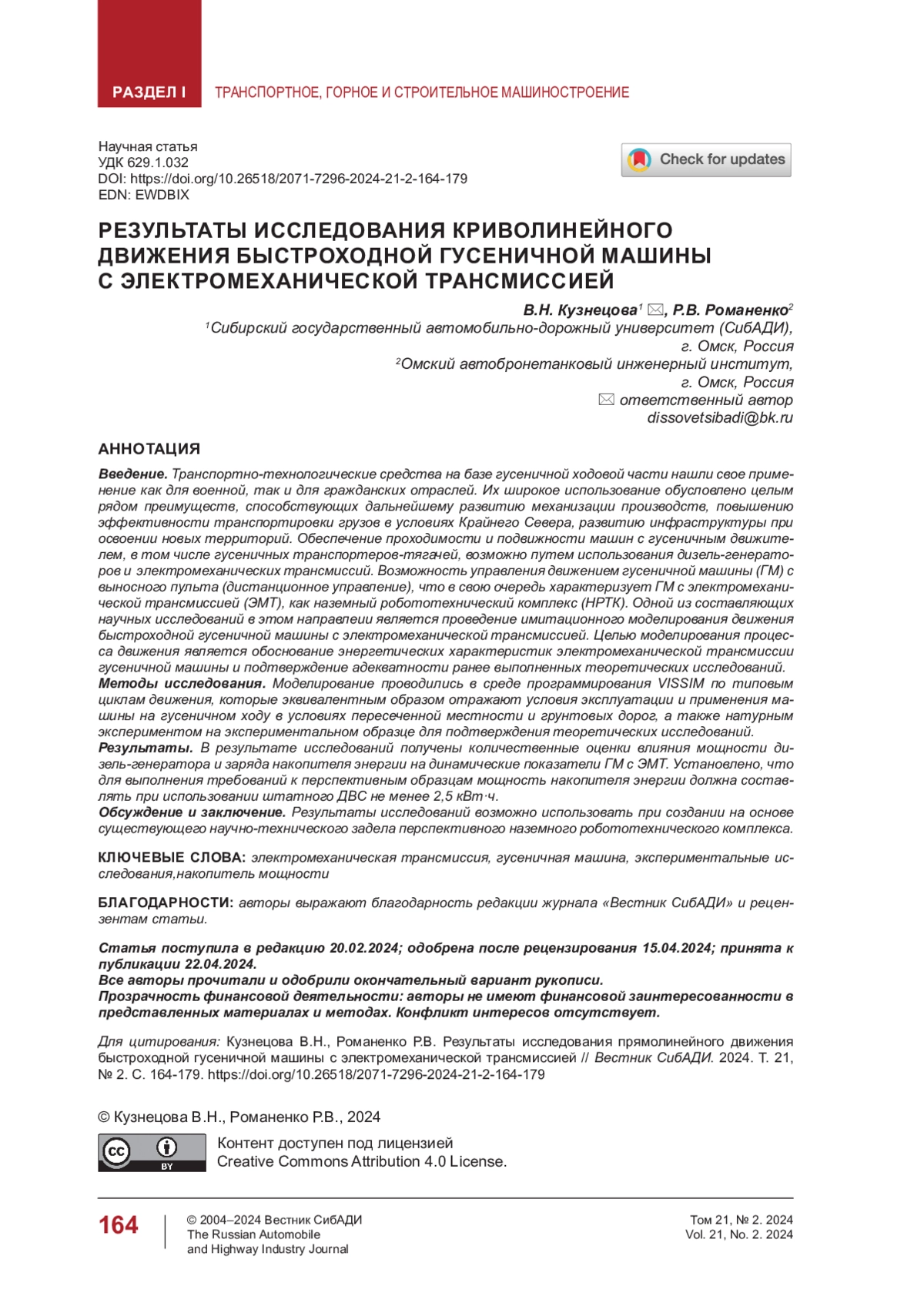

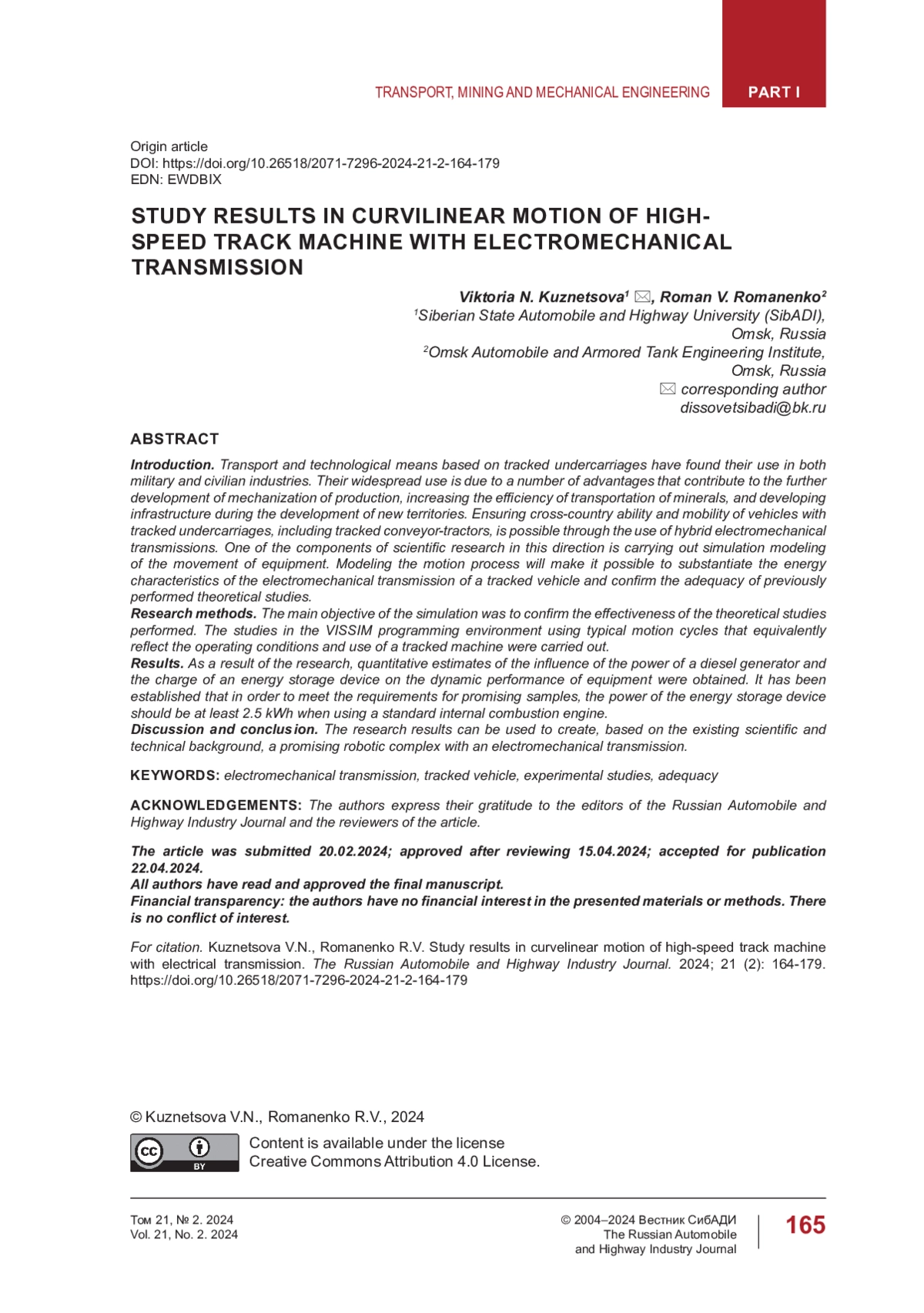

Введение. Транспортно-технологические средства на базе гусеничной ходовой части нашли свое применение как для военной, так и для гражданских отраслей. Их широкое использование обусловлено целым рядом преимуществ, способствующих дальнейшему развитию механизации производств, повышению эффективности транспортировки грузов в условиях Крайнего Севера, развитию инфраструктуры при освоении новых территорий. Обеспечение проходимости и подвижности машин с гусеничным движителем, в том числе гусеничных транспортеров-тягачей, возможно путем использования дизель-генераторов и электромеханических трансмиссий. Возможность управления движением гусеничной машины (ГМ) с выносного пульта (дистанционное управление), что в свою очередь характеризует ГМ с электромеханической трансмиссией (ЭМТ), как наземный робототехнический комплекс (НРТК). Одной из составляющих научных исследований в этом направлении является проведение имитационного моделирования движения быстроходной гусеничной машины с электромеханической трансмиссией. Целью моделирования процесса движения является обоснование энергетических характеристик электромеханической трансмиссии гусеничной машины и подтверждение адекватности ранее выполненных теоретических исследований.

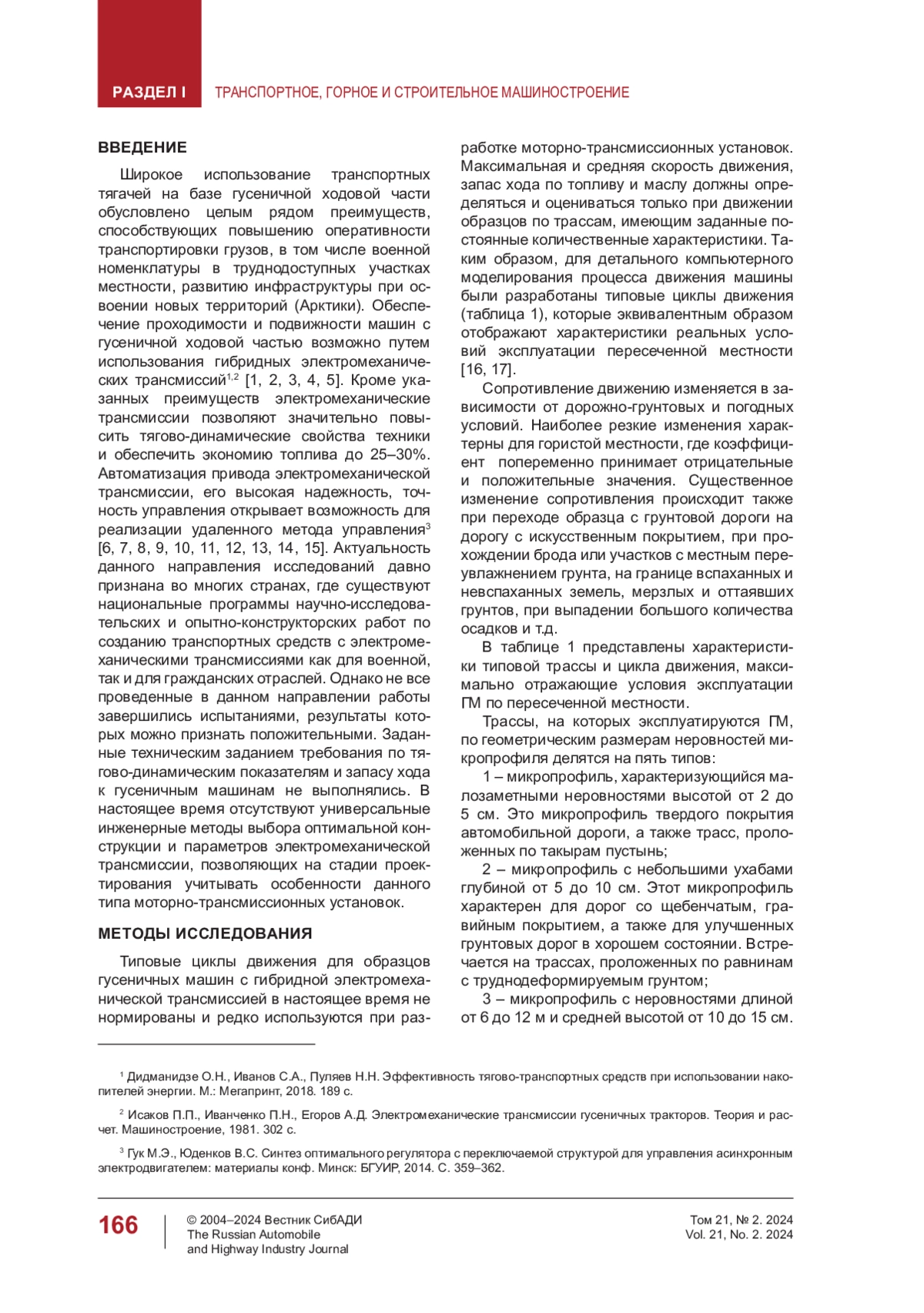

Методы исследования. Моделирование проводились в среде программирования VISSIM по типовым циклам движения, которые эквивалентным образом отражают условия эксплуатации и применения машины на гусеничном ходу в условиях пересеченной местности и грунтовых дорог, а также натурным экспериментом на экспериментальном образце для подтверждения теоретических исследований.
Результаты. В результате исследований получены количественные оценки влияния мощности дизель-генератора и заряда накопителя энергии на динамические показатели ГМ с ЭМТ. Установлено, что для выполнения требований к перспективным образцам мощность накопителя энергии должна составлять при использовании штатного ДВС не менее 2,5 кВт·ч.
Обсуждение и заключение. Результаты исследований возможно использовать при создании на основе существующего научно-технического задела перспективного наземного робототехнического комплекса.
Идентификаторы и классификаторы
- SCI
- Машиностроение
Представленная на рисунке 1 структурная схема ЭМТ для гусеничной машины, отличающаяся от известных наличием двух накопителей энергии, работающих независимо друг от друга, а также двух дополнительных генераторов, валы которых соединены механической передачей с бортовыми редукторами, что позволяет улучшить тягово-динамические свойства гусеничной машины, увеличить ее запас хода и обеспечить электроэнергией вспомогательные устройства.
Если у вас возникли вопросы или появились предложения по содержанию статьи, пожалуйста, направляйте их в рамках данной темы.

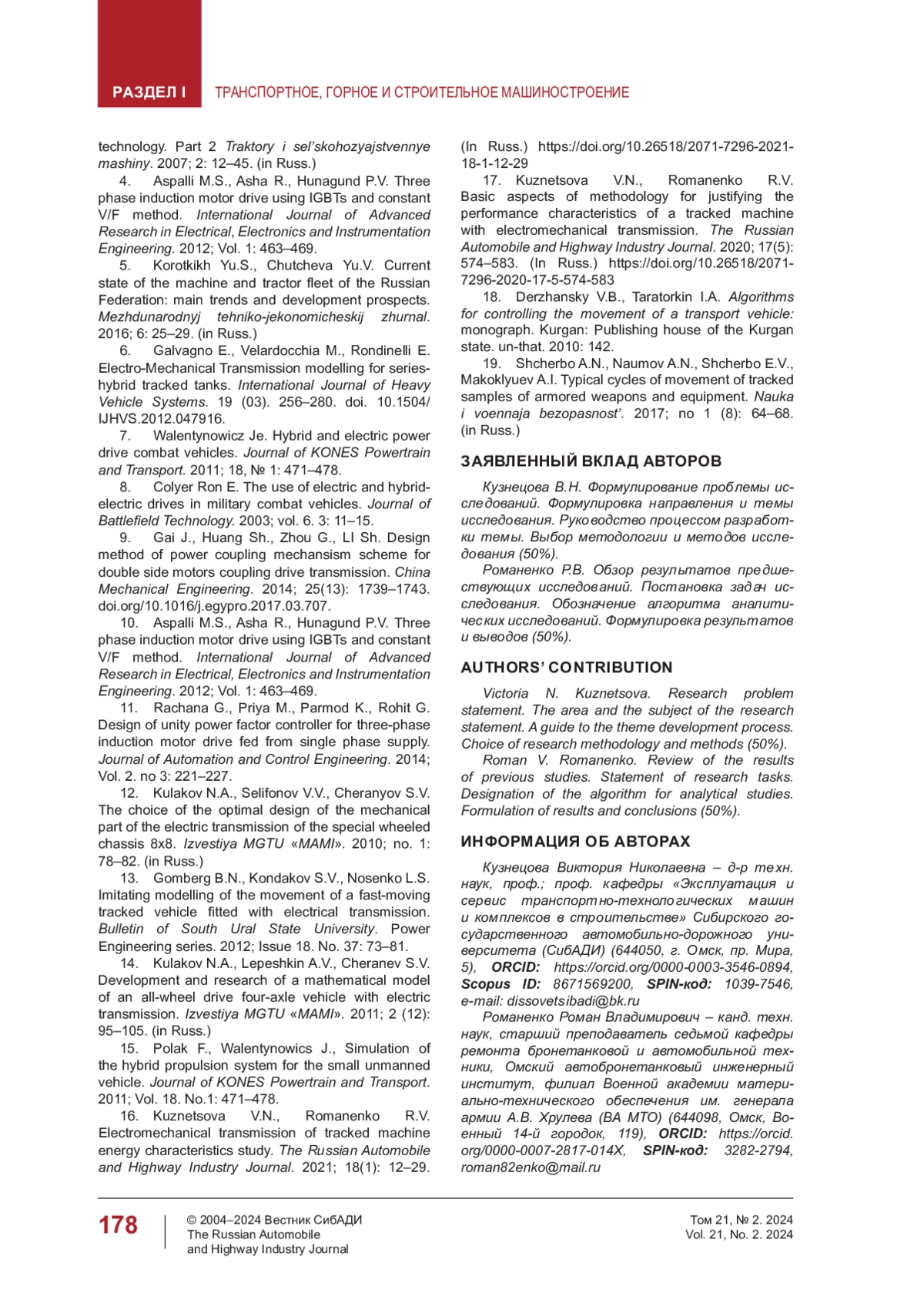

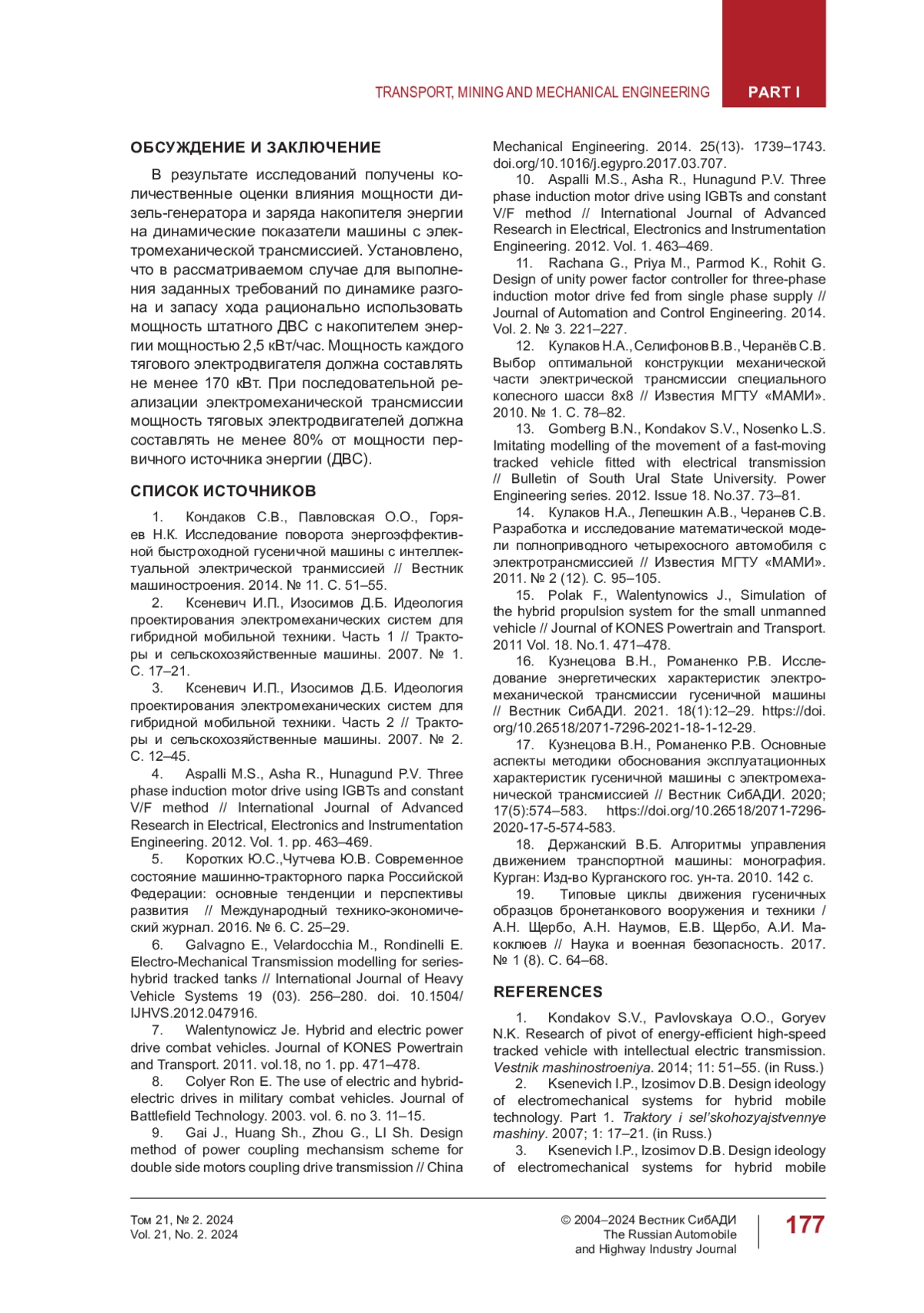

Список литературы
1. Кондаков С.В., Павловская О.О., Горяев Н.К. Исследование поворота энергоэффективной быстроходной гусеничной машины с интеллектуальной электрической транмиссией // Вестник машиностроения. 2014. № 11. С. 51-55.
2. Ксеневич И.П., Изосимов Д.Б. Идеология проектирования электромеханических систем для гибридной мобильной техники. Часть 1 // Тракторы и сельскохозяйственные машины. 2007. № 1. С. 17-21.
3. Ксеневич И.П., Изосимов Д.Б. Идеология проектирования электромеханических систем для гибридной мобильной техники. Часть 2 // Тракторы и сельскохозяйственные машины. 2007. № 2. С. 12-45.
4. Aspalli M.S., Asha R., Hunagund P.V. Three phase induction motor drive using IGBTs and constant V/F method // International Journal of Advanced Research in Electrical, Electronics and Instrumentation Engineering. 2012. Vol. 1. pp. 463-469.
5. Коротких Ю.С.,Чутчева Ю.В. Современное состояние машинно-тракторного парка Российской Федерации: основные тенденции и перспективы развития // Международный технико-экономический журнал. 2016. № 6. С. 25-29.
6. Galvagno E., Velardocchia M., Rondinelli E. Electro-Mechanical Transmission modelling for serieshybrid tracked tanks // International Journal of Heavy Vehicle Systems 19 (03). 256-280. doi. 10.1504/IJHVS.2012.047916.
7. Walentynowicz Je. Hybrid and electric power drive combat vehicles. Journal of KONES Powertrain and Transport. 2011. vol.18, no 1. pp. 471-478.
8. Colyer Ron E. The use of electric and hybridelectric drives in military combat vehicles. Journal of Battlefield Technology. 2003. vol. 6. no 3. 11-15.
9. Gai J., Huang Sh., Zhou G., LI Sh. Design method of power coupling mechansism scheme for double side motors coupling drive transmission // China Mechanical Engineering. 2014. 25(13)˖ 1739-1743. https://doi.org/doi.org/10.1016/j.egypro.2017.03.707.
10. Aspalli M.S., Asha R., Hunagund P.V. Three phase induction motor drive using IGBTs and constant V/F method // International Journal of Advanced Research in Electrical, Electronics and Instrumentation Engineering. 2012. Vol. 1. 463-469.
11. Rachana G., Priya M., Parmod K., Rohit G. Design of unity power factor controller for three-phase induction motor drive fed from single phase supply // Journal of Automation and Control Engineering. 2014. Vol. 2. № 3. 221-227.
12. Кулаков Н.А., Селифонов В.В., Черанёв С.В. Выбор оптимальной конструкции механической части электрической трансмиссии специального колесного шасси 8х8 // Известия МГТУ «МАМИ». 2010. № 1. С. 78-82.
13. Gomberg B.N., Kondakov S.V., Nosenko L.S. Imitating modelling of the movement of a fast-moving tracked vehicle fitted with electrical transmission // Bulletin of South Ural State University. Power Engineering series. 2012. Issue 18. No.37. 73-81.
14. Кулаков Н.А., Лепешкин А.В., Черанев С.В. Разработка и исследование математической модели полноприводного четырехосного автомобиля с электротрансмиссией // Известия МГТУ «МАМИ». 2011. № 2 (12). С. 95-105.
15. Polak F., Walentynowics J., Simulation of the hybrid propulsion system for the small unmanned vehicle // Journal of KONES Powertrain and Transport. 2011 Vol. 18. No.1. 471-478.
16. Кузнецова В.Н., Романенко Р.В. Исследование энергетических характеристик электромеханической трансмиссии гусеничной машины // Вестник СибАДИ. 2021. 18(1):12-29. https://doi.org/10.26518/2071-7296-2021-18-1-12-29.
17. Кузнецова В.Н., Романенко Р.В. Основные аспекты методики обоснования эксплуатационных характеристик гусеничной машины с электромеханической трансмиссией // Вестник СибАДИ. 2020; 17(5):574-583. https://doi.org/10.26518/2071-7296-2020-17-5-574-583.
18. Держанский В.Б. Алгоритмы управления движением транспортной машины: монография. Курган: Изд-во Курганского гос. ун-та. 2010. 142 с.
19. Типовые циклы движения гусеничных образцов бронетанкового вооружения и техники / А.Н. Щербо, А.Н. Наумов, Е.В. Щербо, А.И. Макоклюев // Наука и военная безопасность. 2017. № 1 (8). С. 64-68.
