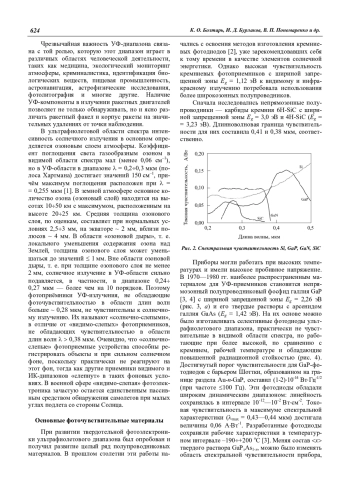

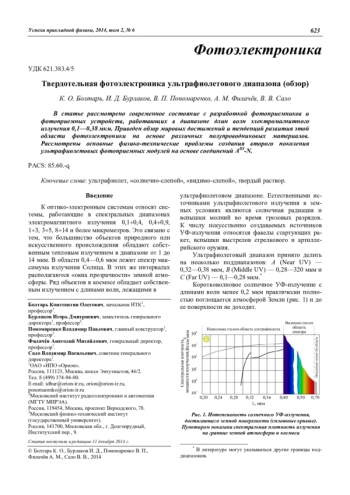

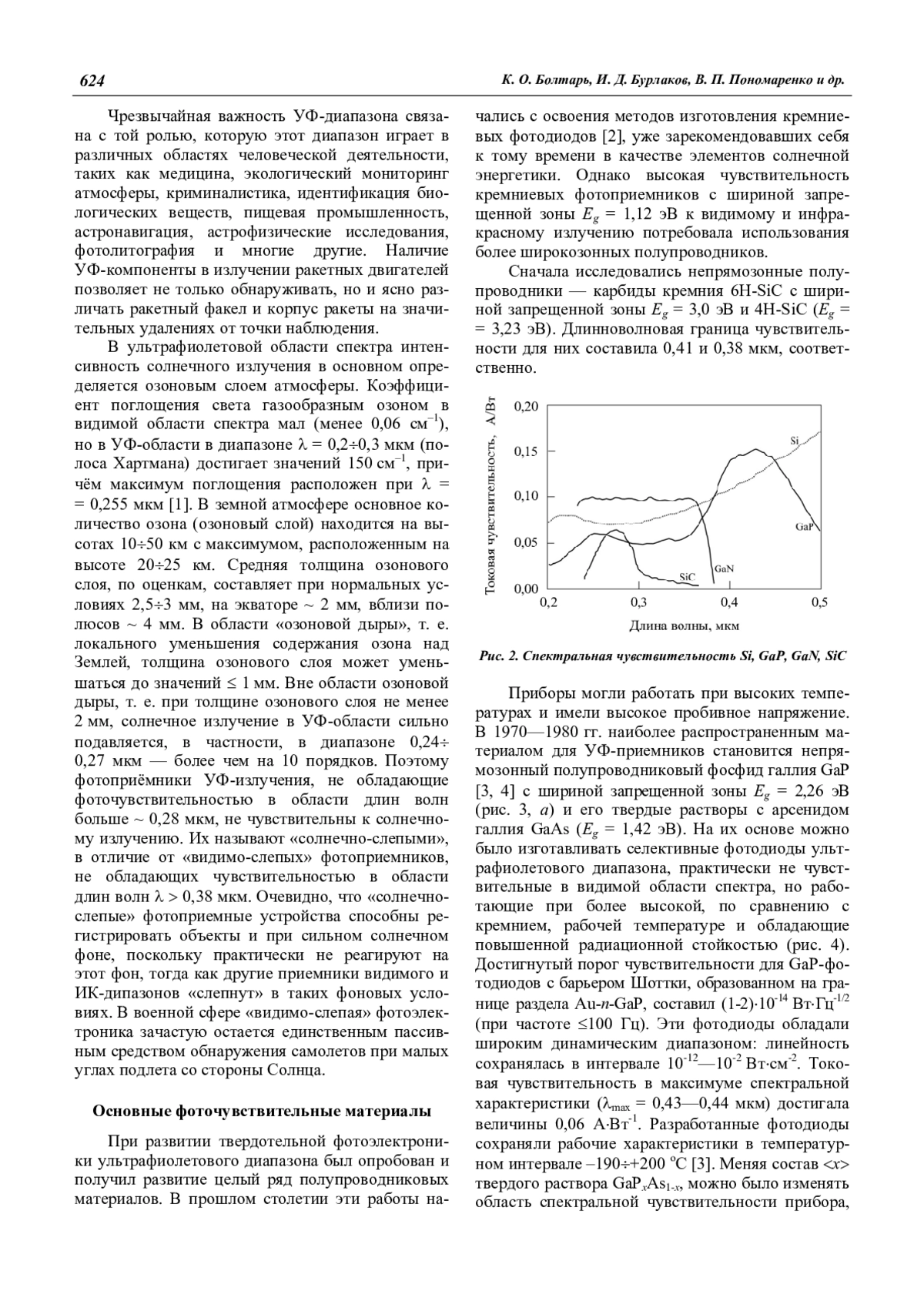

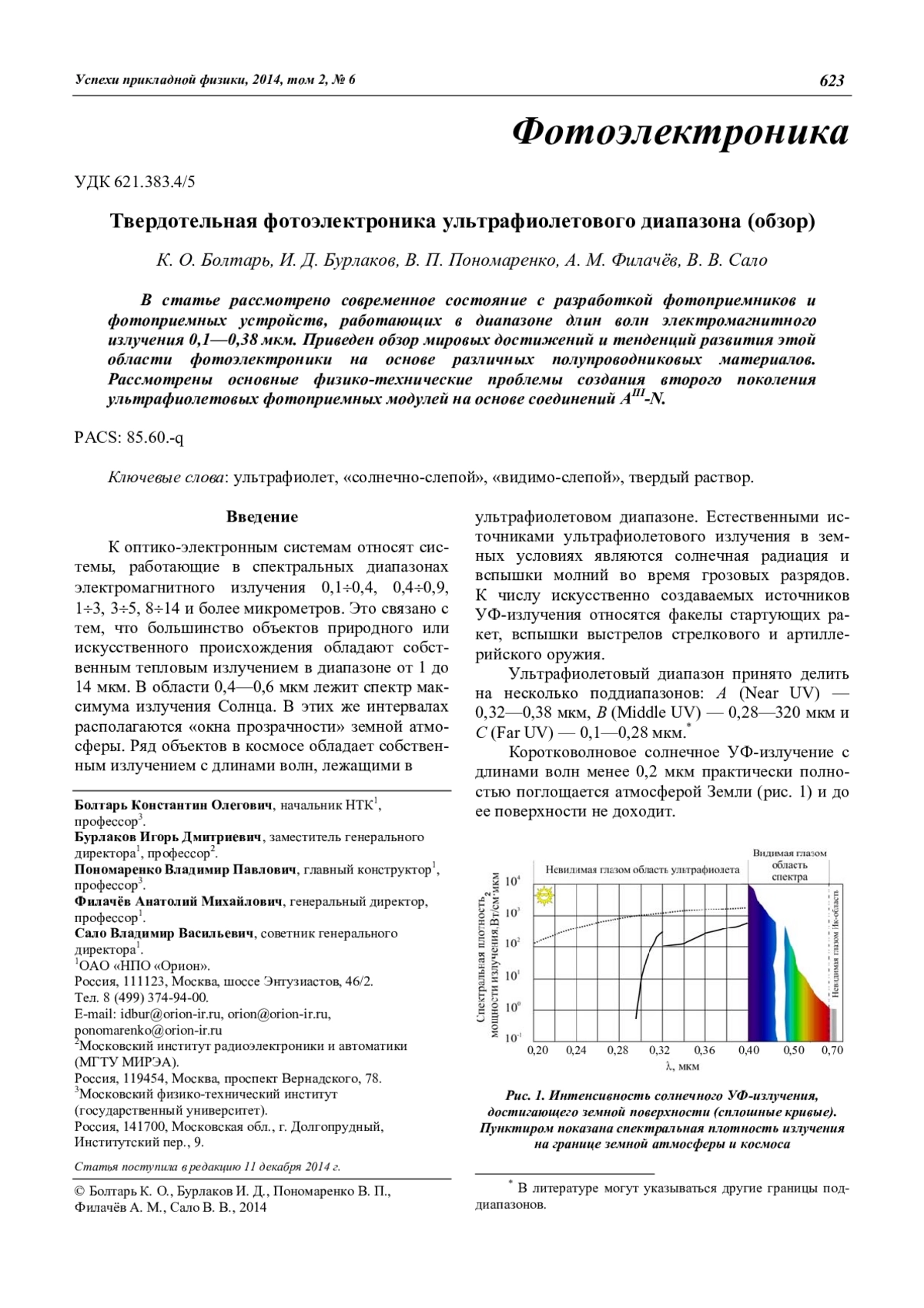

В статье рассмотрено современное состояние с разработкой фотоприемников и фотоприемных устройств, работающих в диапазоне длин волн электромагнитного излучения 0,1—0,38 мкм. Приведен обзор мировых достижений и тенденций развития этой области фотоэлектроники на основе различных полупроводниковых материалов. Рассмотрены основные физико-технические проблемы создания второго поколения ультрафиолетовых фотоприемных модулей на основе соединений АIII-N.

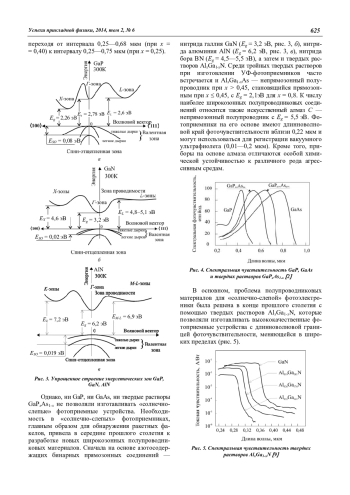

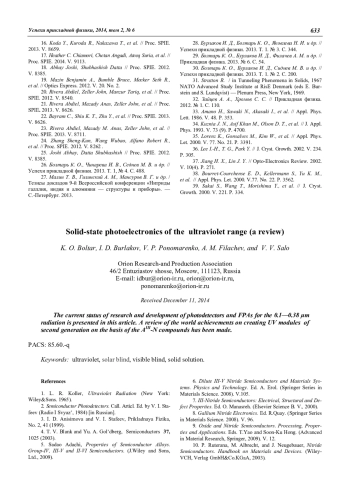

The current status of research and development of photodetectors and FPAs for the 0.1—0.38 μm radiation is presented in this article. A review of the world achievements on creating UV modules of second generation on the basis of the АIII-N compounds has been made.
Идентификаторы и классификаторы
- SCI
- Физика
- eLIBRARY ID
- 22662140

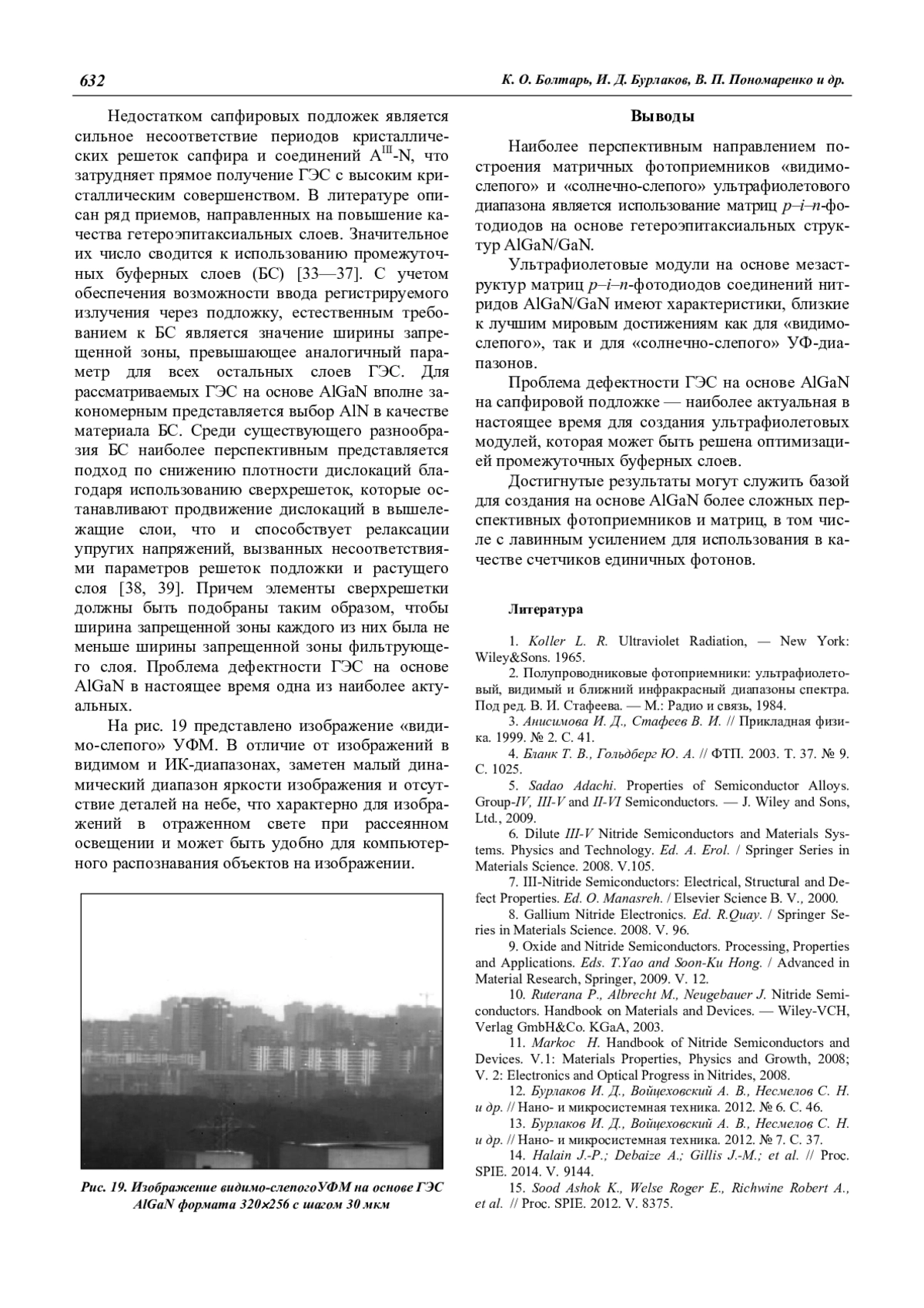

Наиболее перспективным направлением построения матричных фотоприемников «видимослепого» и «солнечно-слепого» ультрафиолетового диапазона является использование матриц р–i–n-фотодиодов на основе гетероэпитаксиальных структур AlGaN/GaN.
Ультрафиолетовые модули на основе мезаструктур матриц p–i–n-фотодиодов соединений нитридов AlGaN/GaN имеют характеристики, близкие к лучшим мировым достижениям как для «видимослепого», так и для «солнечно-слепого» УФ-диапазонов.
Проблема дефектности ГЭС на основе AlGaN на сапфировой подложке — наиболее актуальная в настоящее время для создания ультрафиолетовых модулей, которая может быть решена оптимизацией промежуточных буферных слоев.
Достигнутые результаты могут служить базой для создания на основе AlGaN более сложных перспективных фотоприемников и матриц, в том числе с лавинным усилением для использования в качестве счетчиков единичных фотонов.
Список литературы
1. Koller L. R. Ultraviolet Radiation, — New York: Wiley&Sons. 1965.
2. Полупроводниковые фотоприемники: ультрафиолетовый, видимый и ближний инфракрасный диапазоны спектра. Под ред. В. И. Стафеева. — М.: Радио и связь, 1984.
3. Анисимова И. Д., Стафеев В. И. // Прикладная физика. 1999. № 2. С. 41.
4. Бланк Т. В., Гольдберг Ю. А. // ФТП. 2003. Т. 37. № 9. С. 1025.
5. Sadao Adachi. Properties of Semiconductor Alloys. Group-IV, III-V and II-VI Semiconductors. — J. Wiley and Sons, Ltd., 2009.
6. Dilute III-V Nitride Semiconductors and Materials Systems. Physics and Technology. Ed. A. Erol. / Springer Series in Materials Science. 2008. V.105.
7. III-Nitride Semiconductors: Electrical, Structural and Defect Properties. Ed. O. Manasreh. / Elsevier Science B. V., 2000.
8. Gallium Nitride Electronics. Ed. R.Quay. / Springer Series in Materials Science. 2008. V. 96.
9. Oxide and Nitride Semiconductors. Processing, Properties and Applications. Eds. T.Yao and Soon-Ku Hong. / Advanced in Material Research, Springer, 2009. V. 12.
10. Ruterana P., Albrecht M., Neugebauer J. Nitride Semiconductors. Handbook on Materials and Devices. — Wiley-VCH, Verlag GmbH&Co. KGaA, 2003.
11. Markoc H. Handbook of Nitride Semiconductors and Devices. V.1: Materials Properties, Physics and Growth, 2008; V. 2: Electronics and Optical Progress in Nitrides, 2008.
12. Бурлаков И. Д., Войцеховский А. В., Несмелов С. Н. и др. // Нано- и микросистемная техника. 2012. № 6. С. 46.
13. Бурлаков И. Д., Войцеховский А. В., Несмелов С. Н. и др. // Нано- и микросистемная техника. 2012. № 7. С. 37.
14. Halain J.-P.; Debaize A.; Gillis J.-M.; et al. // Proc. SPIE. 2014. V. 9144.
15. Sood Ashok K., Welse Roger E., Richwine Robert A., et al. // Proc. SPIE. 2012. V. 8375.
16. Koda Y., Kuroda R., Nakazawa T., et al. // Proc. SPIE. 2013. V. 8659.
17. Heather C. Chiamori, Chetan Angadi, Ateeq Suria, et al. // Proc. SPIE. 2014. V. 9113.
18. Abhay Joshi, Shubhashish Datta // Proc. SPIE. 2012. V. 8385.
19. Mazin Benjamin A., Bumble Bruce, Meeker Seth R., et al. // Optics Express. 2012. V. 20. No. 2.
20. Rivera Abdiel, Zeller John, Manzur Tariq, et al. // Proc. SPIE. 2012. V. 8540.
21. Rivera Abdiel, Mazady Anas, Zeller John, et al. // Proc. SPIE. 2013. V. 8626.
22. Bayram C., Shiu K. T., Zhu Y., et al. // Proc. SPIE. 2013. V. 8626.
23. Rivera Abdiel, Mazady M. Anas, Zeller John, et al. // Proc. SPIE. 2013. V. 8711.
24. Zhang Sheng-Kun, Wang Wubao, Alfano Robert R., et al. // Proc. SPIE. 2012. V. 8262 .
25. Joshi Abhay, Datta Shubhashish // Proc. SPIE. 2012. V. 8385.
26. Болтарь К. О., Чинарева И. В., Седнев М. В. и др. // Успехи прикладной физики. 2013. Т. 1, № 4. С. 488.
27. Малин Т. В., Гилинский А. М., Мансуров В. Г. и др. / Тезисы докладов 9-й Всероссийской конференции «Нитриды галллия, индия и алюминия — структуры и приборы». — С.-Петербург. 2013.
28. Бурлаков И. Д., Болтарь К. О., Яковлева Н. И. и др. // Успехи прикладной физики. 2013. Т. 1. № 3. С. 344.
29. Болтарь К. О., Бурлаков И. Д., Филачев А. М. и др. // Прикладная физика. 2013. № 6. С. 54.
30. Болтарь К. О., Бурлаков И. Д., Сиднев М. В. и др. // Успехи прикладной физики. 2013. Т. 1. № 2. С. 200.
31. Stratton R. / in Tunneling Phenomena in Solids, 1967 NATO Advanced Study Institute at RisЕ Denmark (eds E. Burstein and S. Lundqvist) — Plenum Press, New York, 1969.
32. Зайцев А. А., Хромов С. С. // Прикладная физика. 2012. № 1. С. 110.
33. Amano H., Sawaki N., Akasaki I., et al. // Appl. Phys. Lett. 1986. V. 48. P. 353.
34. Kuznia J. N., Asif Khan M., Olson D. T., et al. // J. Appl. Phys. 1993. V. 73 (9). P. 4700.
35. Lorenz K., Gonsalves M., Kim W., et al. // Appl. Phys. Let. 2000. V. 77. No. 21. P. 3391.
36. Lee I.-H., T. G., Park Y. // J. Cryst. Growth. 2002. V. 234. P. 305.
37. Jiang H. X., Lin J. Y. // Opto-Electronics Review. 2002. V. 10(4). P. 271.
38. Bourret-Courchense E. D., Kellermann S., Yu K. M., et al. // Appl. Phys. Let. 2000. V.77. No. 22. P. 3562.
39. Sakai S., Wang T., Morishima Y., et al. // J. Cryst. Growth. 2000. V. 221. P. 334.
1. L. R. Koller, Ultraviolet Radiation (New York: Wiley&Sons. 1965).
2. Semiconductor Photodetectors. Call. Articl. Ed. by V. I. Stafeev (Radio I Svyaz’, 1984) [in Russian].
3. I. D. Anisimova and V. I. Stafeev, Prikladnaya Fizika, No. 2, 41 (1999).
4. T. V. Blank and Yu. A. Gol’dberg, Semiconductors 37, 1025 (2003).
5. Sadao Adachi, Properties of Semiconductor Alloys. Group-IV, III-V and II-VI Semiconductors. (J.Wiley and Sons, Ltd., 2009).
6. Dilute III-V Nitride Semiconductors and Materials Systems. Physics and Technology. Ed. A. Erol. (Springer Series in Materials Science. 2008). V.105.
7. III-Nitride Semiconductors: Electrical, Structural and Defect Properties. Ed. O. Manasreh. (Elsevier Science B. V., 2000).
8. Gallium Nitride Electronics. Ed. R.Quay. (Springer Series in Materials Science. 2008). V. 96.
9. Oxide and Nitride Semiconductors. Processing, Properties and Applications. Eds. T.Yao and Soon-Ku Hong. (Advanced in Material Research, Springer, 2009). V. 12.
10. P. Ruterana, M. Albrecht, and J. Neugebauer, Nitride Semiconductors. Handbook on Materials and Devices. (Wiley-VCH, Verlag GmbH&Co.KGaA, 2003).
11. H. Markoc Handbook of Nitride Semiconductors and Devices. V.1: Materials Properties, Physics and Growth, (2008).
12. I. D. Burlakov, A. V. Voitsekhovskii, S. N. Nesmelov, et al., Nano- i Mikrosistemnaya Tekhnika, No. 6, 46 (2012).
13. I. D. Burlakov, A. V. Voitsekhovskii, S. N. Nesmelov, et al., Nano- i Mikrosistemnaya Tekhnika, No. 7, 37 (2012).
14. J.-P. Halain; A. Debaize; J.-M. Gillis; et al., Proc. SPIE. 9144, (2014).
15. Ashok K. Sood, Roger E. Welser, Robert A. Richwine, et al., Proc. SPIE 8375, (2012).
16. Y. Koda, R. Kuroda, T. Nakazawa, et al., Proc. SPIE 8659, (2013).
17. Heather C. Chiamori, Chetan Angadi, Ateeq Suria, et al., Proc. SPIE 9113, (2014).
18. Abhay Joshi and Shubhashish Datta, Proc. SPIE 8385 (2012).
19. Benjamin A. Mazin, Bruce Bumble, Seth R. Meeker, et al., Optics Express. 20 (2), (2012).
20. Abdiel Rivera, John Zeller, Tariq Manzur, et al., Proc. SPIE 8540, (2012).
21. Abdiel Rivera, Anas Mazady, John Zeller, et al., Proc. SPIE 8626, (2013).
22. C. Bayram;. K. T. Shiu; Y. Zhu; et al., Proc. SPIE 8626, (2013).
23. Abdiel Rivera, M. Anas Mazady, John Zeller, et al., Proc. SPIE 8711, (2013).
24. Sheng-Kun Zhang, Wubao Wang, Robert R Alfano, et al., Proc. SPIE 8262, (2012).
25. Joshi Abhay and Datta Shubhashish, Proc. SPIE 8385, (2012).
26. K. O. Boltar, I. V. Chinareva, M. V. Sednev, et al., Uspekhi Prikladnoi Fiziki 1, 488 (2013).
27. T. V. Malin, A. M. Gilinsky, V. G. Mansurov, et al., in Proc. 9th All-Russian Conf. Nitrides — Structures and Devices. (SPb, Russia, 2013).
28. I. D. Burlakov, K. O. Boltar, N. I. Iakovleva, et al., Uspekhi Prikladnoi Fiziki 1, 344 (2013).
29. K. O. Boltar, I. D. Burlakov, A. M. Filachev, et al., Prikladnaya Fizika, No. 6, 54 (2013).
30. K. O. Boltar, I. D. Burlakov, M. V. Sidnev, et al., Uspekhi Prikladnoi Fiziki 1, 200 (2013).
31. R. Stratton, in Tunneling Phenomena in Solids, 1967 NATO Advanced Study Institute at RisЕ Denmark Eds E. Burstein and S. Lundqvist (Plenum Press, New York, 1969).
32. A. A. Zaitsev and S. S. Khromov, Prikladnaya Fizika, No. 1, 110 (2012).
33. H. Amano, N. Sawaki, I. Akasaki, et al., Appl. Phys. Lett. 48, 353 (1986).
34. J. N. Kuznia, Khan M. Asif, D. T. Olson, et al., J. Appl. Phys.. 73 (9), 4700 (1993).
35. K. Lorenz, M. Gonsalves, W. Kim, et al.,Appl. Phys. Let. 77, 3391 (2000).
36. T. G. I.-H. Lee and Y. Park, J. Cryst. Growth. 234, 305 (2002).
37. H. X. Jiang and J. Y. Lin, Opto-Electronics Review 10 (4), 271 (2002).
38. E. D. Bourret-Courchense, S. Kellermann, K. M., Yu, et al., Appl. Phys. Let. 77, 3562 (2000).
39. S. Sakai, T. Wang, Y. Morishima, et al., J. Cryst. Growth. 221, 334 (2000).
