Статья: Воздействие неоднородного аксиально-симметричного магнитного поля на плазму дугового разряда в вакууме (2014)

Читать

Читать онлайн

Присутствие внешнего магнитного поля не избавило от эффекта привязки вакуумной дуги в коаксиальном разрядном устройстве, но, тем не менее, повысило стабильность напряжения инициирующего пробоя по поверхности диэлектрика. Предполагается, что неоднородное магнитное поле вызывает дрейфовое движение плазмы, тангенциальный поток которой в результате обдувает поверхность диэлектрика и стабилизирует его изоляционные свойства. Проделанные оценки показали, что подобный механизм может реализовываться.

The presence of an external magnetic field hasn’t removed the effect of vacuum arc attaching in coaxial triggered-vacuum gap. However it increased stability of triggered breakdown voltage on dielectric surface. It is assumed that non-uniform magnetic field causes plasma drift motion, in which tangent flow blows on the dielectric surface stabilizing its insulating properties. Estimations have shown that the above mentioned mechanism could be implemented.

Ключевые фразы: разрядное устройство, МАГНИТНОЕ ПОЛЕ, движение плазмы, дуга

Автор (ы): Асюнин Вячеслав Игоревич (Asyunin V. I.), Давыдов Сергей Геннадьевич, Долгов Александр Николаевич, Козловская Татьяна Ивановна, Пшеничный Александр Александрович, Якубов Рустам Халимович

Журнал: УСПЕХИ ПРИКЛАДНОЙ ФИЗИКИ

Предпросмотр статьи

Идентификаторы и классификаторы

SCI: Физика
УДК: 621.385. Электронные лампы. Высоковакуумные термокатодные лампы
eLIBRARY ID: 22662137

Для цитирования:

АСЮНИН В. И., ДАВЫДОВ С. Г., ДОЛГОВ А. Н., КОЗЛОВСКАЯ Т. И., ПШЕНИЧНЫЙ А. А., ЯКУБОВ Р. Х. ВОЗДЕЙСТВИЕ НЕОДНОРОДНОГО АКСИАЛЬНО-СИММЕТРИЧНОГО МАГНИТНОГО ПОЛЯ НА ПЛАЗМУ ДУГОВОГО РАЗРЯДА В ВАКУУМЕ // УСПЕХИ ПРИКЛАДНОЙ ФИЗИКИ. 2014. ТОМ 2, №6

Текстовый фрагмент статьи

В настоящей работе исследовалась возможность воздействия неоднородным магнитным полем внешнего источника на плазму дугового разряда, зажигаемого в вакууме. Цель, которую в первую очередь преследовали авторы работы — изучить влияние внешнего магнитного поля на эрозионные процессы, протекающие в управляемом трёхэлектродном разрядном устройстве коаксиальной геометрии с инициированием разряда пробоем по поверхности диэлектрика.

Присутствие внешнего магнитного поля вышеописанной конфигурации не позволило избавиться от эффекта так называемой привязки разряда, т. е. преимущественного протекания разряда в ограниченной области разрядного устройства при многократном инициировании разряда, что приводит к локализации эрозионных процессов в разрядном устройстве. В частности, как в отсутствие, так и в присутствии внешнего магнитного поля наблюдается перенос материала катода на поверхность диэлектрика при многократном инициировании разряда, что изменяет условия осуществления вспомогательного управляющего разряда. Тем не менее, в присутствие внешнего магнитного поля при многократном инициировании разряда снижается примерно в 4—5 раз темп уменьшения величины напряжения, при котором происходит пробой по поверхности диэлектрика. Разброс времени задержки от момента подачи поджигающего импульса до момента начала протекания тока в промежутке катод-анод и разброс величины напряжения пробоя снижается примерно в 1,5 раза.

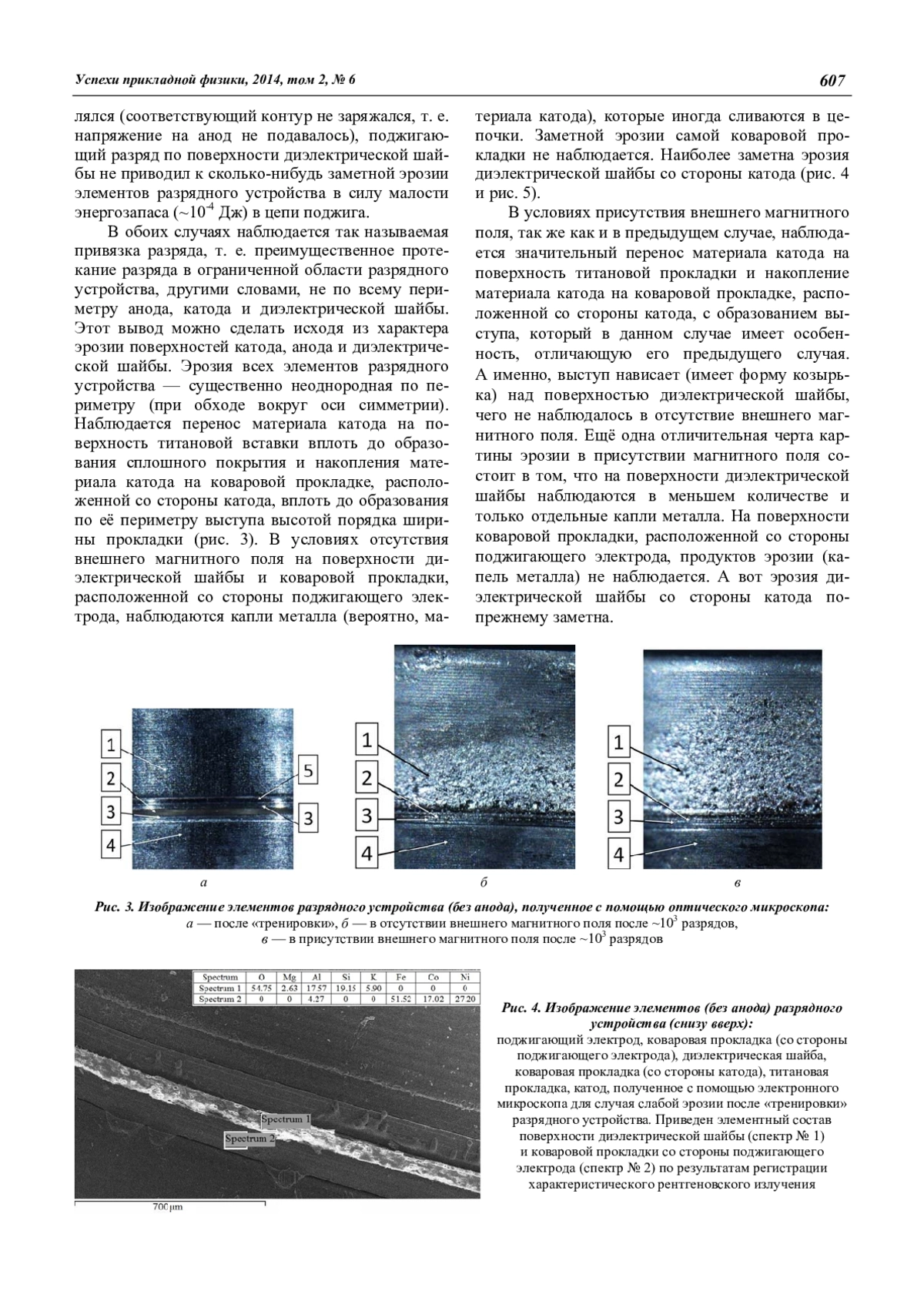

Визуальное обследование подвергающихся воздействию разряда поверхностей элементов разрядного устройства, выполненное с помощью оптического микроскопа, и выявленные особенности картины эрозии позволили выдвинуть предположение о том, каков механизм влияния внешнего неоднородного магнитного поля на эрозионные процессы. Предполагается, что неоднородное магнитное поле вызывает градиентный дрейф плазмы, разделение зарядов в плазменном факеле, дрейф плазмы в скрещенных магнитном и наведенном электрическом полях, т. е. вызывает, в конечном итоге, касательный по отношению к поверхности диэлектрика поток плазмы, обдувающий и очищающий эту поверхность от проводящих продуктов эрозии, что приводит к стабилизации её диэлектрических свойств. Проделанные в рамках указанной модели оценочные расчеты показывают, что подобный механизм вполне может реализовываться в вакуумном разряде.

Моя история просмотров (10)

01. Выпуск: № 3, Том 23

02. Статья: Твердотельная фотоэлектроника ультрафиолетового диапазона (обзор)

03. Статья: Обобщение решения уравнения Шафранова для нестационарного случая

04. Выпуск: № 4 (24)

05. Статья: Эозинофильные заболевания желудочно-кишечного тракта. Эозинофильный эзофагит, гастрит, энтерит и колит у детей (обзор)

06. Статья: Лекарственная гиперчувствительность на стоматологические материалы (обзор)

07. Статья: ПОДГОТОВИТЕЛЬНЫЙ ЭТАП К РАССЛЕДОВАНИЮ ПРЕСТУПНЫХ ПОСЯГАТЕЛЬСТВ НА ПРАВО БЕЗОПАСНОГО ТРУДА

08. Статья: СТЕПЕНЬ ФЕНОТИПИЧЕСКОГО ДОМИНИРОВАНИЯ КОЛИЧЕСТВЕННЫХ ПРИЗНАКОВ У РЕЦИПРОКНЫХ ГИБРИДОВ ПШЕНИЦЫ МЯГКОЙ ЯРОВОЙ

09. Статья: Твердотельная фотоэлектроника. Современное состояние и прогноз развития. (обзор к 50-летию факультета физической и квантовой электроники Московского физико-технического института)

10. Статья: Система управления и автономной регистрации данных в процессе испытаний фотоприемных устройств

Список литературы

1. Баренгольц С. А., Месяц В. Г., Шмелёв Д. Л. // Письма в ЖТФ, 2010. Т. 36. Вып. 23. С. 91.
2. Андреев А. А. // ВАНТ. Серия: Плазменная электроника и новые методы ускорения, 2000. № 1. С. 13.
3. Герман В. О., Глинов А. П., Головин А. П. и др. // Прикладная физика. 2012. №. 6. С. 108.
4. Асюнин В. И., Давыдов С. Г., Долгов А. Н. и др. // Успехи прикладной физики. 2014. Т. 2. № 2. С. 182.
5. Асюнин В. И., Давыдов С. Г., Долгов А. Н. и др. // Прикладная физика. 2014. № 2. С. 72.
6. Пшеничный А. А., Якубов Р. Х. // Вакуумная наука и техника. Материалы научно-технической конференции. / Под ред. Д. В. Быкова. — М.: МИЭМ. 2011. С. 153.
7. Месяц Г. А. Эктоны в вакуумном разряде: пробой, искра, дуга. — М.: Мир, 2000.
8. Siemroth P., Schülke D.M., Witke T. // IEEE Trans. Plasma Sci. 1997. V. 25. P. 571.
9. Brown I. G., Spädtke P., Rück D. M., et al. // Nucl. Instrum. Meth. Phys. Res. A., 1990. V. 295. P. 12.
10. Smeets R. P. P., Schulpen F. J. H. // J. Phys. D: Appl. Phys. 1988. V. 21. P. 301.
11. Кесаев И. Г. Катодные процессы электрической дуги. — М.: Наука, 1968.
12. Харрис Л. Катодные процессы: Вакуумные дуги. Теория и приложения. — М.: Мир, 1982.
13. Anders A., Anders S., Jüttner B., et al. // J. Appl. Phys., 1992. V. 71. P. 4763.
14. Vogel N., Heinzinger J., Cichos F. // IEEE Trans. Plasma Sci., 1995. V. 23. No. 6. P. 926.
15. Короп Е. Д., Плютто А. А. // ЖТФ, 1970. Т. 40. Вып. 12. С. 2534.
16. Короп Е. Д. // ЖТФ, 1976. Т. 46. Вып. 10. С. 2187.
17. Месяц Г. А. Импульсная энергетика и электроника. — М.: Наука, 2004.
18. Голант В. Е., Жилинский А. П., Сахаров И. Е. Основы физики плазмы. — М.: Атомиздат, 1977.
19. Anders S., Anders A., Brown I. // Rev. Sci. Instrum. V. 65. No. 4. P. 1253.
20. Jüttner B., Förster A. / Proc. XVII Int. Symposium on Discharges and Electrical Insulation in Vacuum, Berkeley, 1996. P. 118.
21. Франк-Каменецкий Д. А. Лекции по физике плазмы. — М.: Атомиздат, 1968.
22. Кобайн Дж. Введение в физику вакуумной дуги. — М.: Мир, 1982.
23. Wang L., Jia S., Shi Z., Rong M. // J. Phys. D: Appl. Phys., 2005. V. 38. P. 1034.

1. S. A. Barengol’ts, V. G. Mesyats, and D. L. Shmelev, Tech. Phys. Lett. 36 (23), 91 (2010).
2. A. A. Andreev, VANT. Ser.: Plasmic Electronics, No. 1, 13 (2000).
3. V. O. German, A. P. Glinov, A. P. Golovin, et al. Prikladnaya Fizika, No. 6, 108 (2012).
4. V. I. Asyunin, S. G. Davydov, A. N. Dolgov, et al., Uspekhi Prikladnoi Fiziki 2, 182 (2014).
5. V. I. Asyunin, S. G. Davydov, A. N. Dolgov, et al., Prikl. Fiz., No. 2, 72 (2014).
6. A. A. Pshenichnyi and R. Kh. Yakibov, in Proc. Conf. on Vacuum Science and Techniques (MIEM, Moscow, 2011). P. 153.
7. G. A. Mesyats, Ectons in Vacuum Discharge (Nauka, Moscow, 2000) [in Russian].
8. P. Siemroth, D.M. Schülke, and T. Witke, IEEE Trans. Plasma Sci. 25, 571 (1997).
9. I. G. Brown, P. Spädtke, D. M. Rück, et al., Nucl. Instrum. Meth. Phys. Res. A. 295, 12 (1990).
10. R. P. P. Smeets and F. J. H. Schulpen, J. Phys. D: Appl. Phys. 21, 301 (1988).
11. I. G. Kesaev, Cathode Processes of Electrical Arc (Nauka, Moscow, 1968) [in Russian].
12. L. Harris, Cathode Processes (Mir, Moscow, 1982) [in Russian].
13. A. Anders, S. Anders, B. Jüttner, et al., J. Appl. Phys., 71, 4763 (1992).
14. N. Vogel, J. Heinzinger, and F. Cichos, IEEE Trans. Plasma Sci. 23, 926 (1995).
15. E. P. Korop and A. A. Plyutto, Tech. Phys. 40, 2534 (1970).
16. E. P. Korop, Tech. Phys. 46, 2187 (1976).
17. F. A. Mesyats, Pulsed Energetics and Electronics (Nauka, Moscow, 2004) [in Russian].
18. V. E. Golant, A. P. Zhilinsky, and I. E. Sakharov, Foundation of Plasma Physics (Atomizdat, Moscow, 1977) [in Russian].
19. S. Anders, A. Anders, and I. Brown, Rev. Sci. Instrum. 65, 1253.
20. B. Jüttner and A. Förster, in Proc. XVII Int. Symposium on Discharges and Electrical Insulation in Vacuum, (Berkeley, 1996). P. 118.
21. D. A. Frank-Kamenetsky, Lectures on Plasma Physics. (Atomizdat, Moscow, 1968) [in Russian].
22. J. Kobine, Introduction in Physics of Plasma Arc (Mir, Moscow, 1982) [in Russian].
23. L. Wang, S. Jia, Z. Shi, et al., J. Phys. D: Appl. Phys. 38, 1034 (2005).
