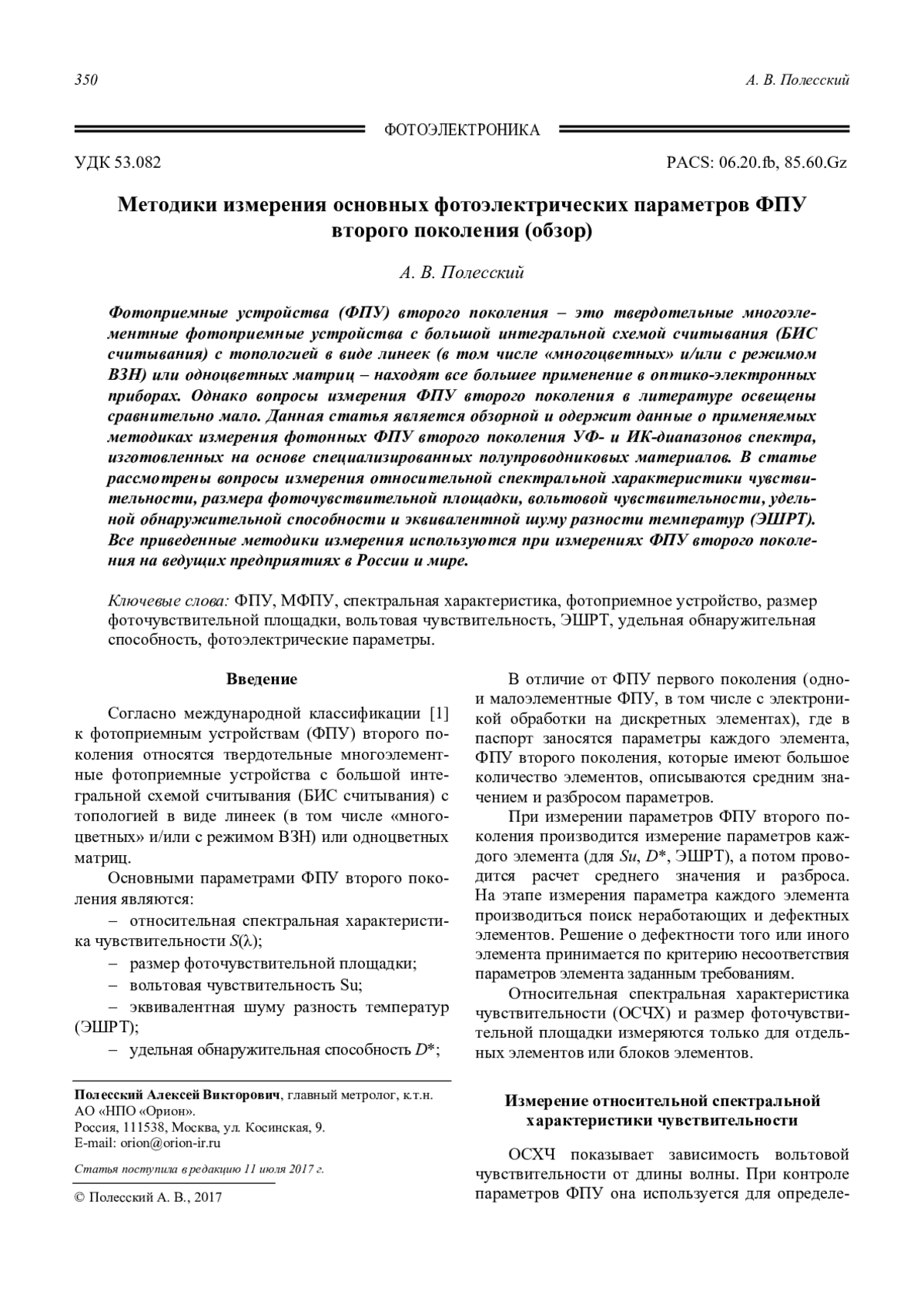

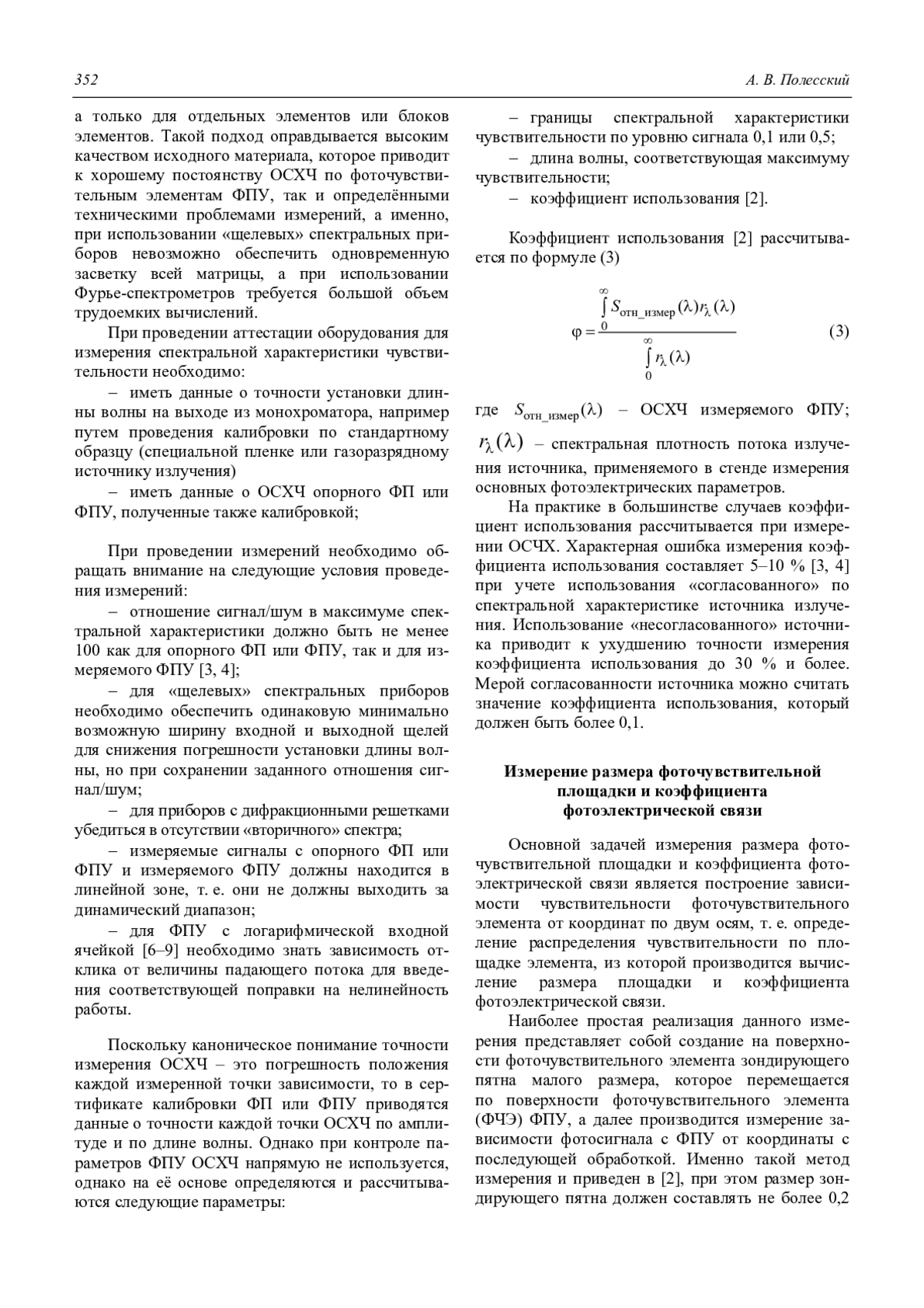

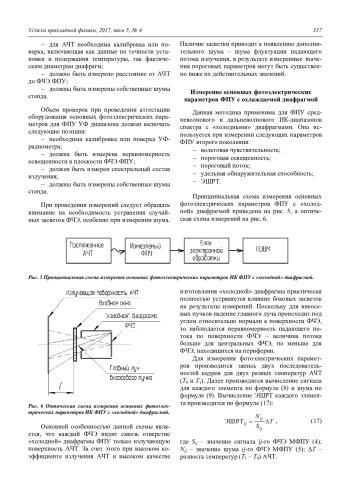

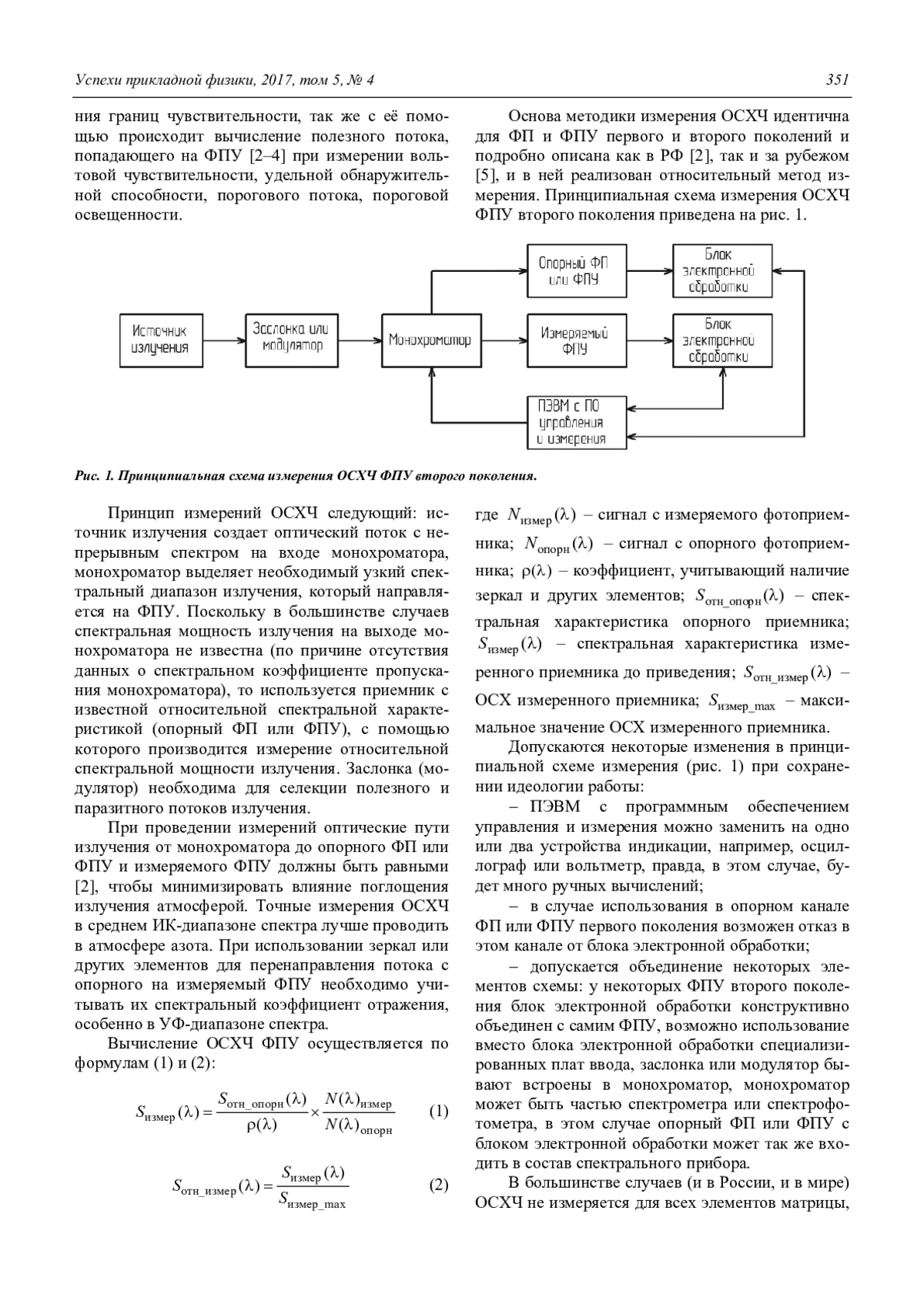

Фотоприемные устройства (ФПУ) второго поколения – это твердотельные многоэлементные фотоприемные устройства с большой интегральной схемой считывания (БИС считывания) с топологией в виде линеек (в том числе «многоцветных» и/или с режимом ВЗН) или одноцветных матриц – находят все большее применение в оптико-электронных приборах. Однако вопросы измерения ФПУ второго поколения в литературе освещены сравнительно мало. Данная статья является обзорной и одержит данные о применяемых методиках измерения фотонных ФПУ второго поколения УФ- и ИК-диапазонов спектра, изготовленных на основе специализированных полупроводниковых материалов. В статье рассмотрены вопросы измерения относительной спектральной характеристики чувствительности, размера фоточувствительной площадки, вольтовой чувствительности, удельной обнаружительной способности и эквивалентной шуму разности температур (ЭШРТ). Все приведенные методики измерения используются при измерениях ФПУ второго поколения на ведущих предприятиях в России и мире.

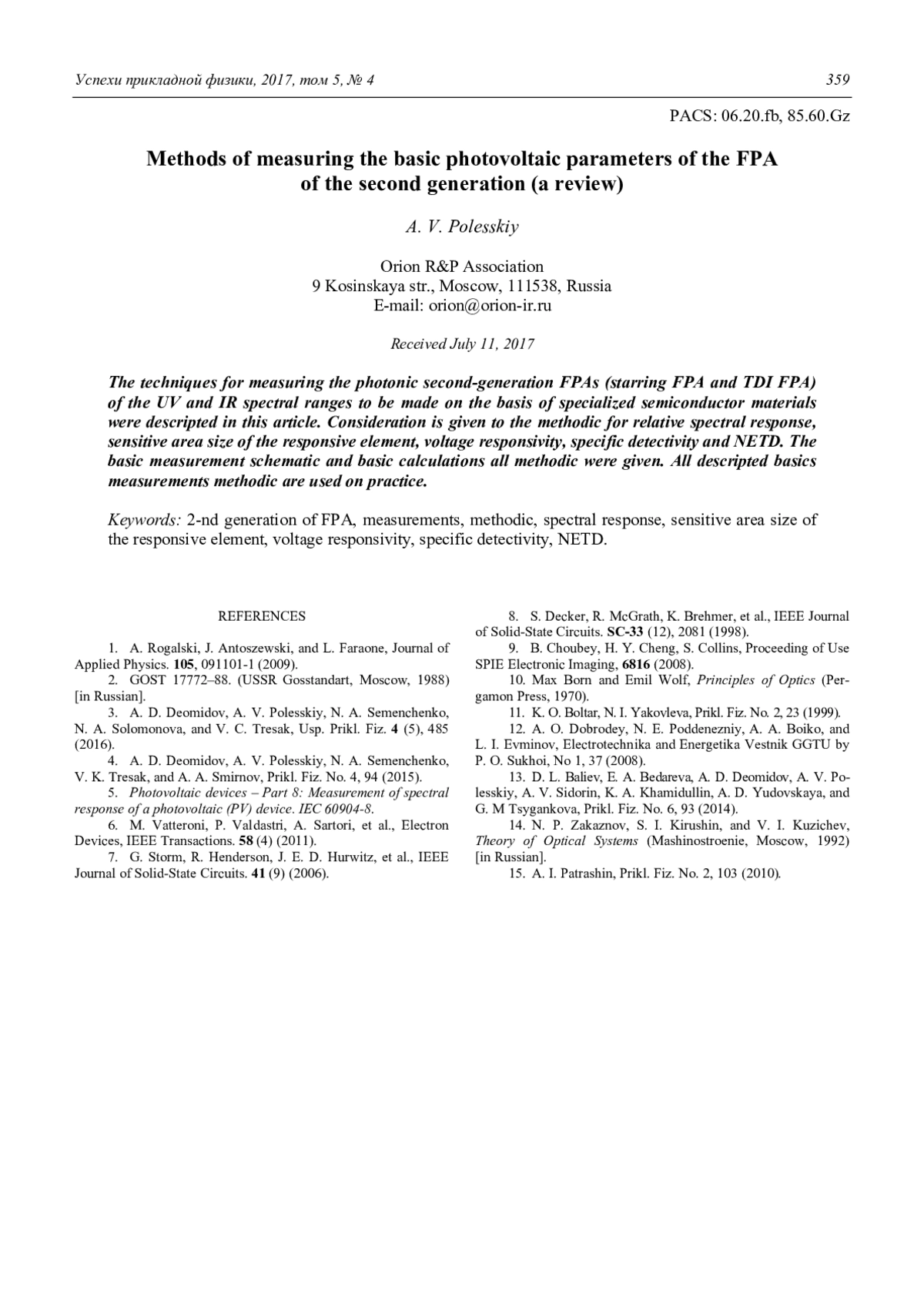

The techniques for measuring the photonic second-generation FPAs (starring FPA and TDI FPA) of the UV and IR spectral ranges to be made on the basis of specialized semiconductor materials were descripted in this article. Consideration is given to the methodic for relative spectral response, sensitive area size of the responsive element, voltage responsivity, specific detectivity and NETD. The basic measurement schematic and basic calculations all methodic were given. All descripted basics measurements methodic are used on practice.
Идентификаторы и классификаторы
- SCI
- Физика
- eLIBRARY ID
- 29934022

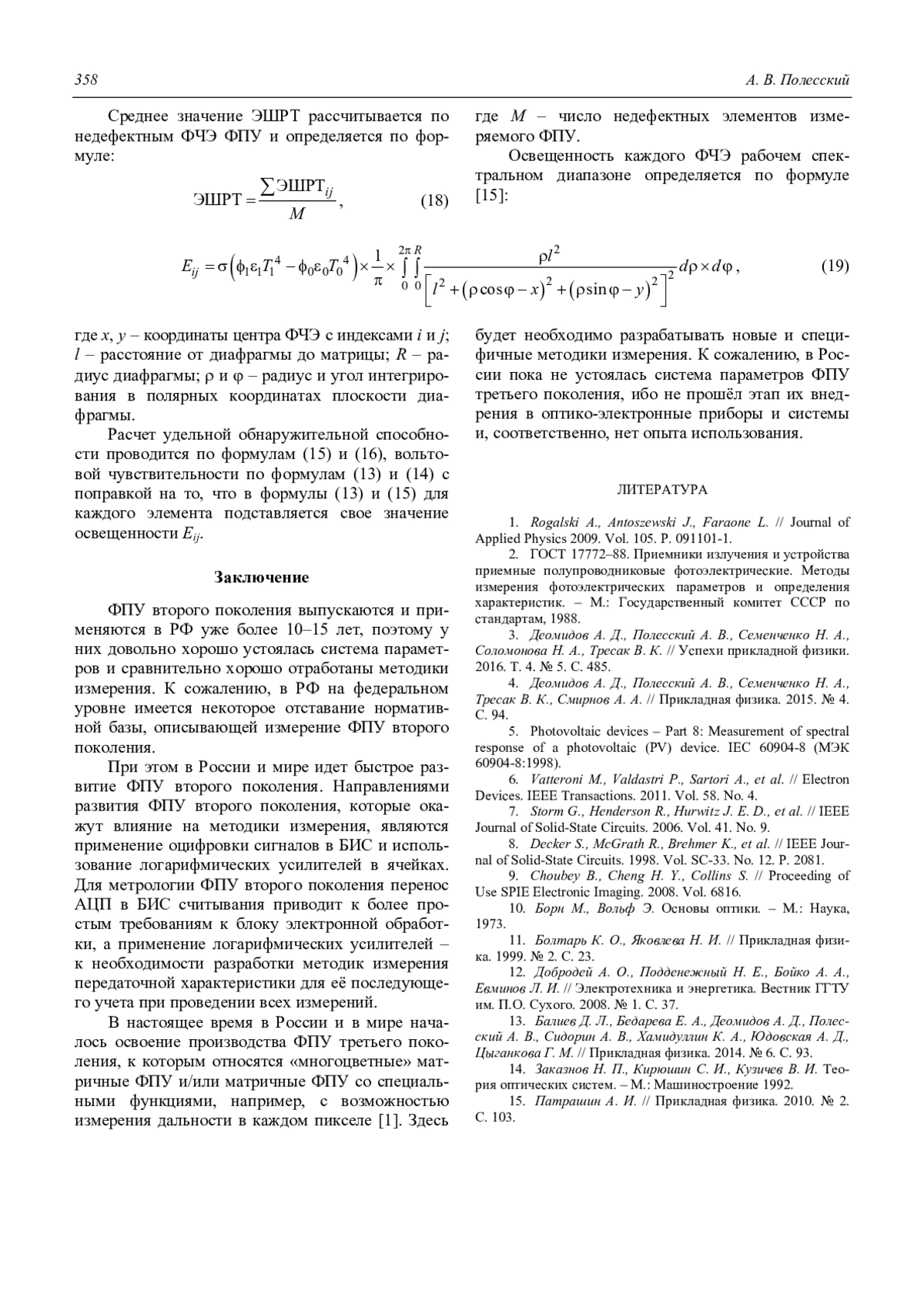

ФПУ второго поколения выпускаются и применяются в РФ уже более 10–15 лет, поэтому у них довольно хорошо устоялась система параметров и сравнительно хорошо отработаны методики измерения. К сожалению, в РФ на федеральном уровне имеется некоторое отставание нормативной базы, описывающей измерение ФПУ второго поколения.
При этом в России и мире идет быстрое развитие ФПУ второго поколения. Направлениями развития ФПУ второго поколения, которые окажут влияние на методики измерения, являются применение оцифровки сигналов в БИС и использование логарифмических усилителей в ячейках. Для метрологии ФПУ второго поколения перенос АЦП в БИС считывания приводит к более простым требованиям к блоку электронной обработки, а применение логарифмических усилителей – к необходимости разработки методик измерения передаточной характеристики для её последующего учета при проведении всех измерений.
В настоящее время в России и в мире началось освоение производства ФПУ третьего поколения, к которым относятся «многоцветные» матричные ФПУ и/или матричные ФПУ со специальными функциями, например, с возможностью измерения дальности в каждом пикселе [1]. Здесь будет необходимо разрабатывать новые и специфичные методики измерения. К сожалению, в России пока не устоялась система параметров ФПУ третьего поколения, ибо не прошёл этап их внедрения в оптико-электронные приборы и системы и, соответственно, нет опыта использования.
Список литературы
1. Rogalski А., Antoszewski J., Faraone L. // Journal of Applied Physics 2009. Vol. 105. P. 091101-1.
2. ГОСТ 17772–88. Приемники излучения и устройства приемные полупроводниковые фотоэлектрические. Методы измерения фотоэлектрических параметров и определения характеристик. – М.: Государственный комитет СССР по стандартам, 1988.
3. Деомидов А. Д., Полесский А. В., Семенченко Н. А., Соломонова Н. А., Тресак В. К. // Успехи прикладной физики. 2016. Т. 4. № 5. С. 485.
4. Деомидов А. Д., Полесский А. В., Семенченко Н. А., Тресак В. К., Смирнов А. А. // Прикладная физика. 2015. № 4. С. 94.
5. Photovoltaic devices – Part 8: Measurement of spectral response of a photovoltaic (PV) device. IEC 60904-8 (МЭК 60904-8:1998).
6. Vatteroni M., Valdastri P., Sartori A., et al. // Electron Devices. IEEE Transactions. 2011. Vol. 58. No. 4.
7. Storm G., Henderson R., Hurwitz J. E. D., et al. // IEEE Journal of Solid-State Circuits. 2006. Vol. 41. No. 9.
8. Decker S., McGrath R., Brehmer K., et al. // IEEE Journal of Solid-State Circuits. 1998. Vol. SC-33. No. 12. P. 2081.
9. Choubey B., Cheng H. Y., Collins S. // Proceeding of Use SPIE Electronic Imaging. 2008. Vol. 6816.
10. Борн М., Вольф Э. Основы оптики. – М.: Наука, 1973.
11. Болтарь К. О., Яковлева Н. И. // Прикладная физика. 1999. № 2. С. 23.
12. Добродей А. О., Подденежный Н. Е., Бойко А. А., Евминов Л. И. // Электротехника и энергетика. Вестник ГГТУ им. П.О. Сухого. 2008. № 1. С. 37.
13. Балиев Д. Л., Бедарева Е. А., Деомидов А. Д., Полесский А. В., Сидорин А. В., Хамидуллин К. А., Юдовская А. Д., Цыганкова Г. М. // Прикладная физика. 2014. № 6. С. 93.
14. Заказнов Н. П., Кирюшин С. И., Кузичев В. И. Теория оптических систем. – М.: Машиностроение 1992.
15. Патрашин А. И. // Прикладная физика. 2010. № 2. С. 103.
1. А. Rogalski, J. Antoszewski, and L. Faraone, Journal of Applied Physics. 105, 091101-1 (2009).
2. GOST 17772–88. (USSR Gosstandart, Moscow, 1988) [in Russian].
3. A. D. Deomidov, A. V. Polesskiy, N. A. Semenchenko, N. A. Solomonova, and V. C. Tresak, Usp. Prikl. Fiz. 4 (5), 485 (2016).
4. A. D. Deomidov, A. V. Polesskiy, N. A. Semenchenko, V. K. Tresak, and A. A. Smirnov, Prikl. Fiz. No. 4, 94 (2015).
5. Photovoltaic devices – Part 8: Measurement of spectral response of a photovoltaic (PV) device. IEC 60904-8.
6. M. Vatteroni, P. Valdastri, A. Sartori, et al., Electron Devices, IEEE Transactions. 58 (4) (2011).
7. G. Storm, R. Henderson, J. E. D. Hurwitz, et al., IEEE Journal of Solid-State Circuits. 41 (9) (2006).
8. S. Decker, R. McGrath, K. Brehmer, et al., IEEE Journal of Solid-State Circuits. SC-33 (12), 2081 (1998).
9. B. Choubey, H. Y. Cheng, S. Collins, Proceeding of Use SPIE Electronic Imaging, 6816 (2008).
10. Max Born and Emil Wolf, Principles of Optics (Pergamon Press, 1970).
11. K. O. Boltar, N. I. Yakovleva, Prikl. Fiz. No. 2, 23 (1999).
12. А. О. Dobrodey, N. E. Poddenezniy, A. A. Boiko, and L. I. Evminov, Electrotechnika and Energetika Vestnik GGTU by P. O. Sukhoi, No 1, 37 (2008).
13. D. L. Baliev, E. A. Bedareva, A. D. Deomidov, A. V. Polesskiy, A. V. Sidorin, K. A. Khamidullin, A. D. Yudovskaya, and G. M Tsygankova, Prikl. Fiz. No. 6, 93 (2014).
14. N. P. Zakaznov, S. I. Kirushin, and V. I. Kuzichev, Theory of Optical Systems (Mashinostroenie, Moscow, 1992) [in Russian].
15. A. I. Patrashin, Prikl. Fiz. No. 2, 103 (2010).
