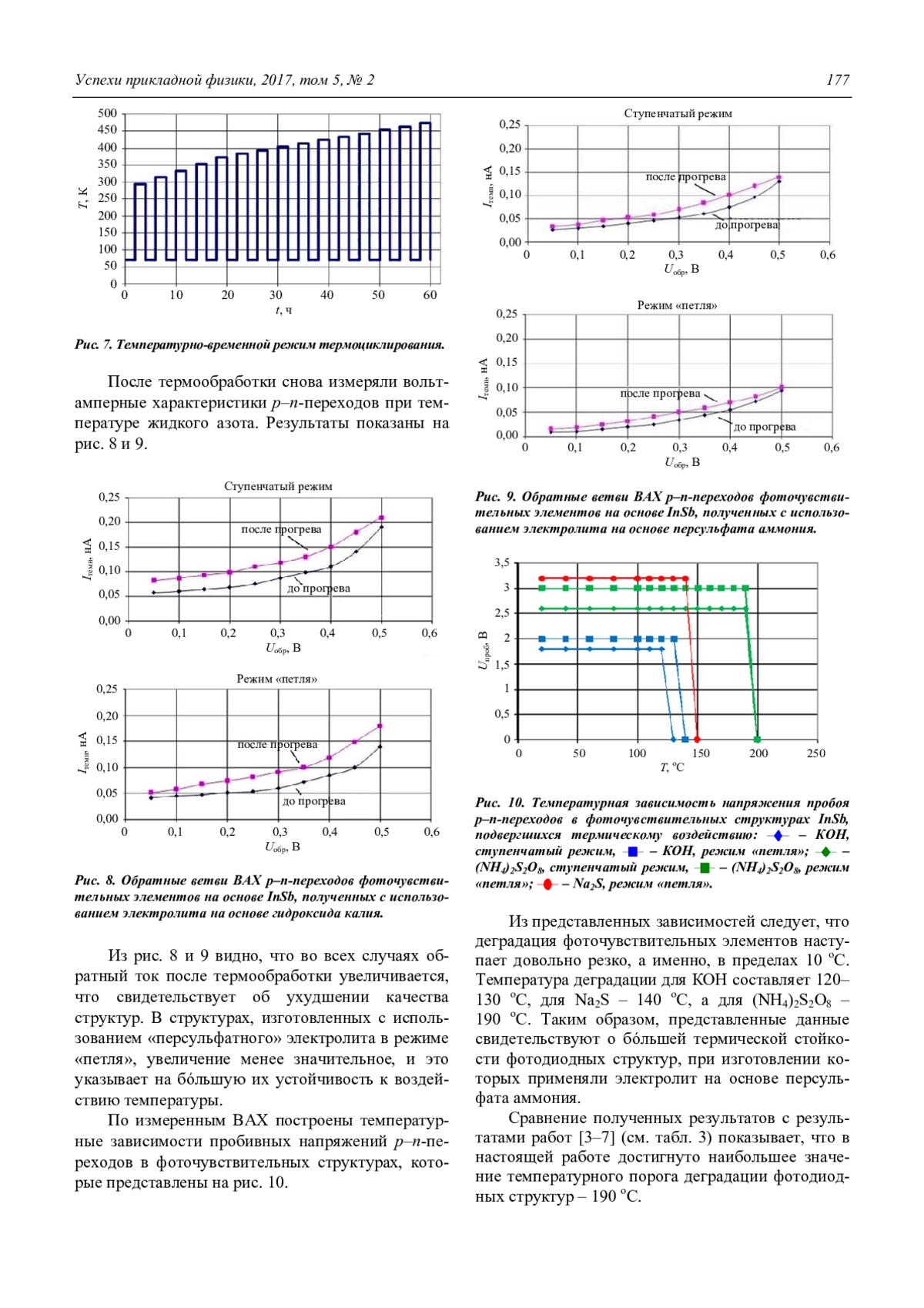

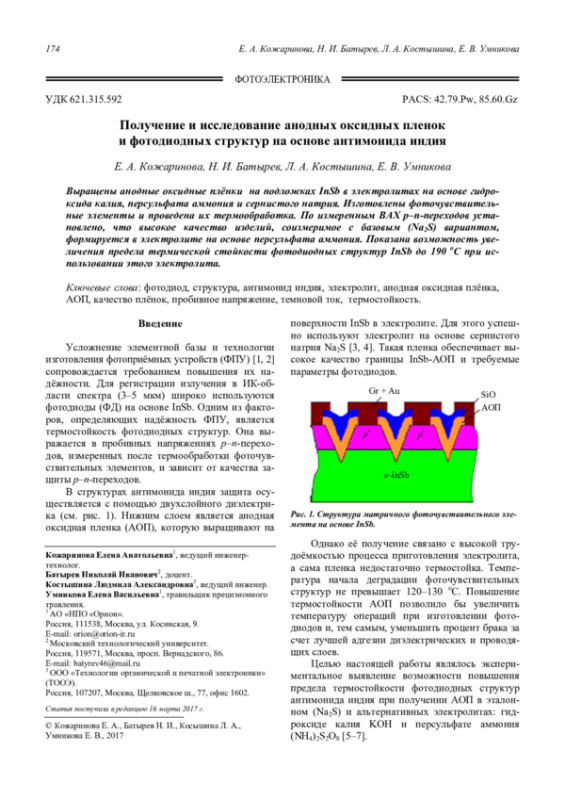

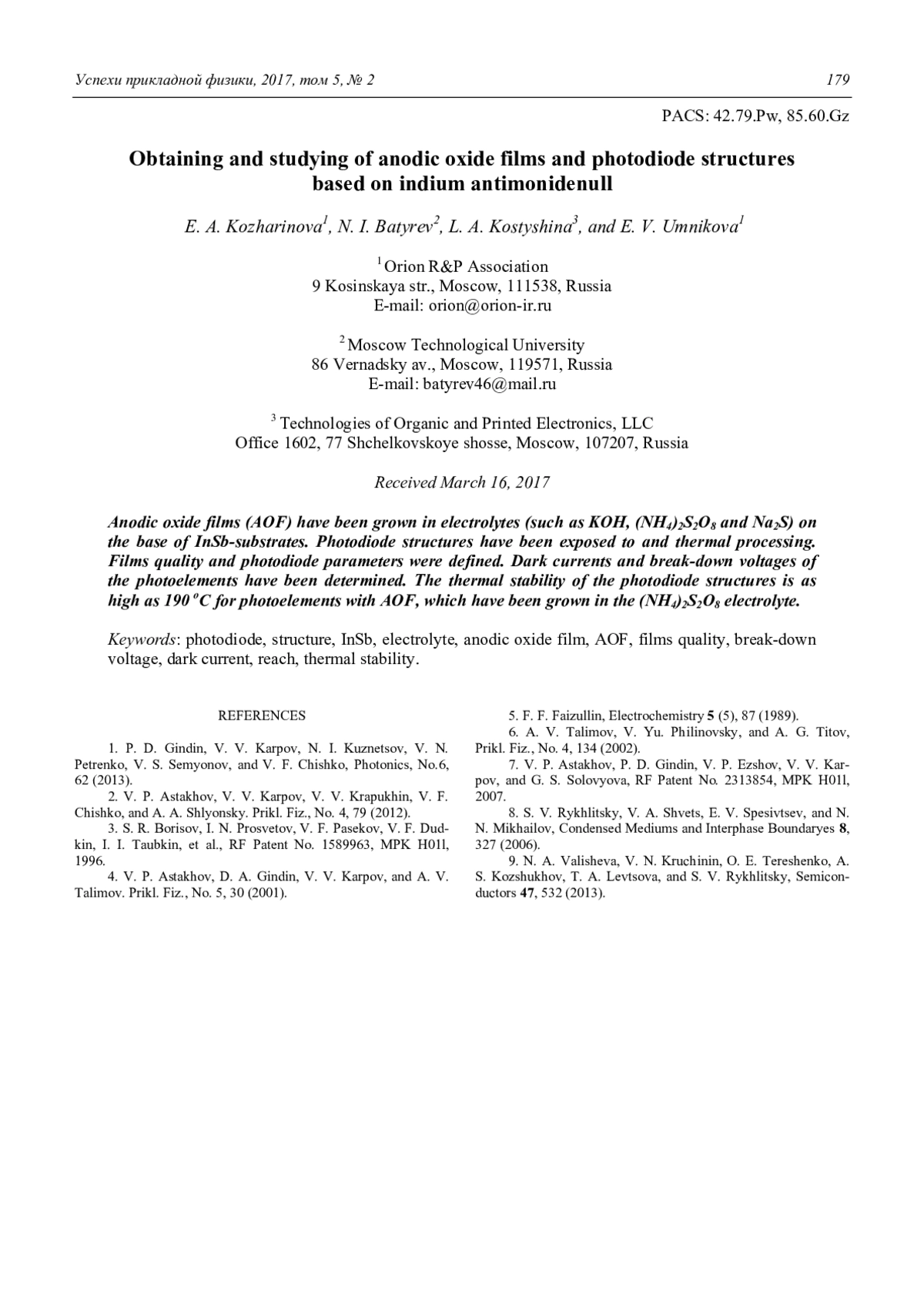

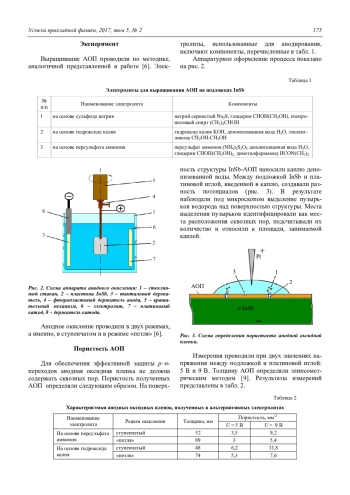

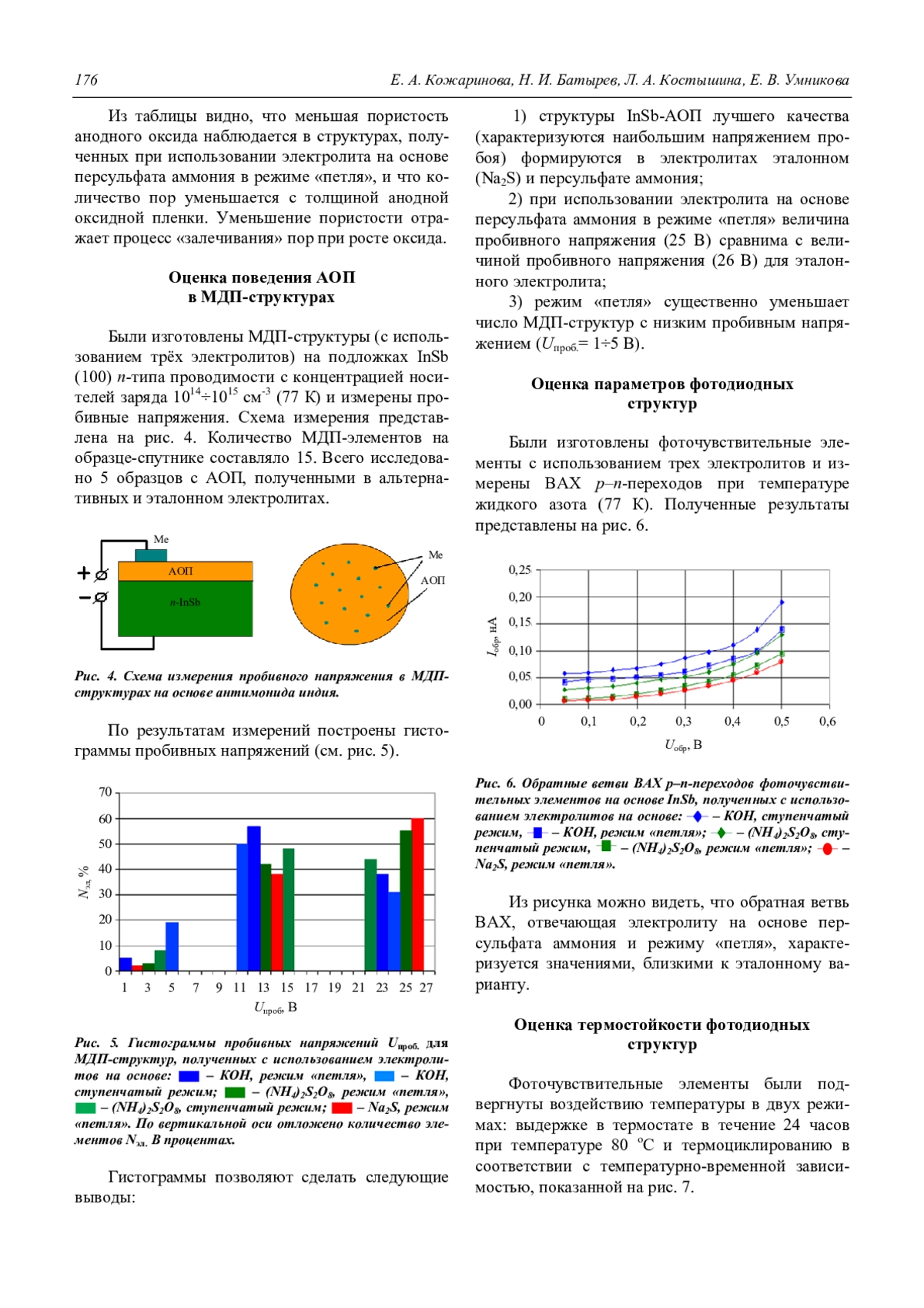

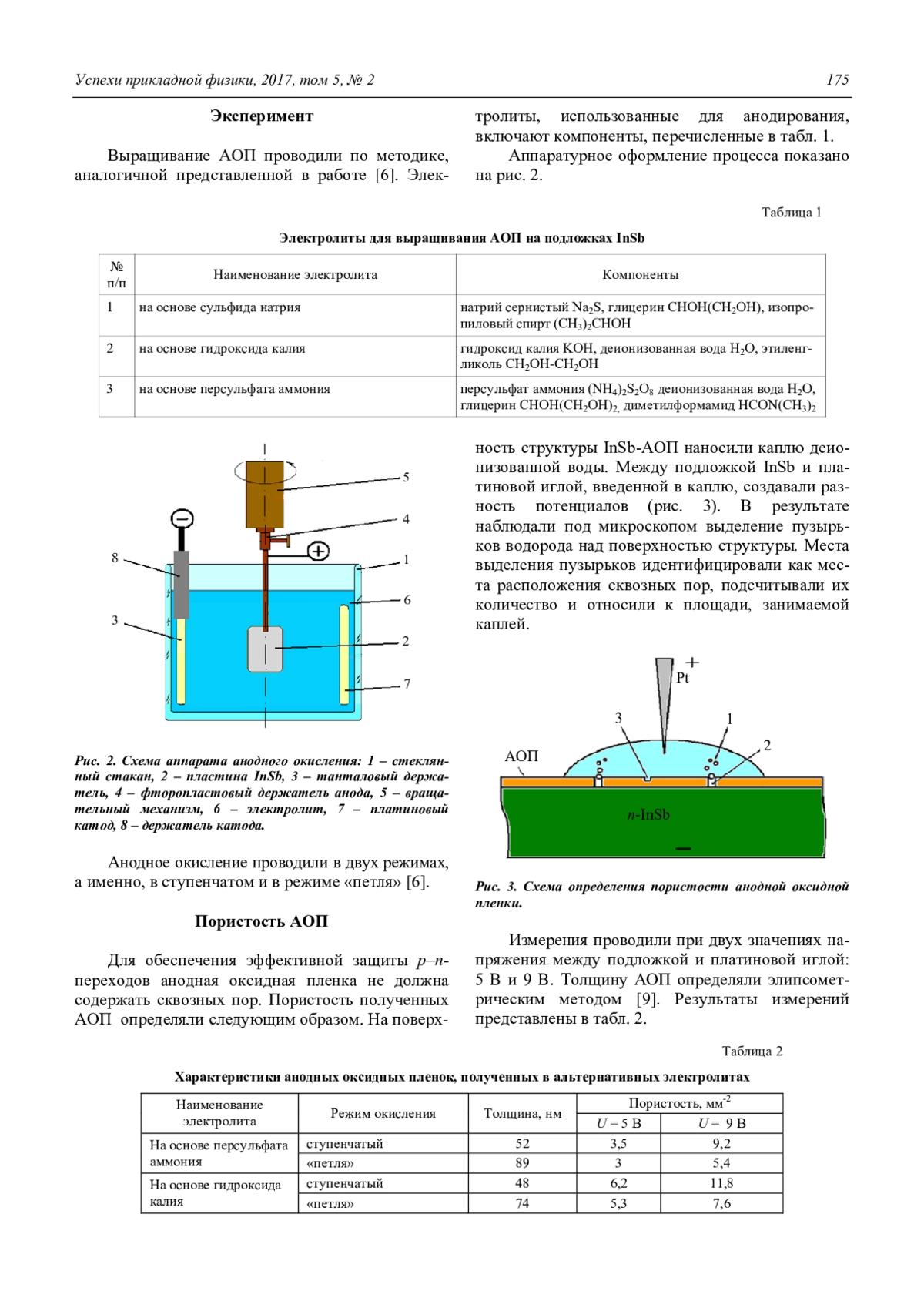

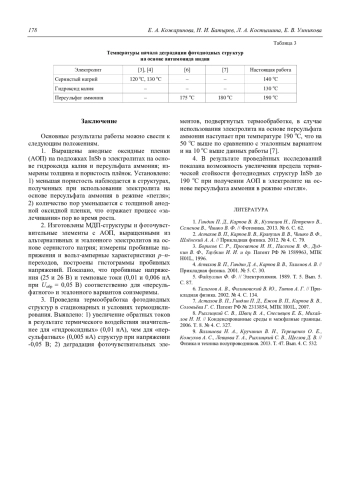

Статья: Получение и исследование анодных оксидных пленок и фотодиодных структур на основе антимонида индия (2017)

Представлены результаты разработки систем микросканирования для тепловизоров третьего поколения на основе пьезоэлектрического и электромагнитного приводов. Приведены основные технические характеристики микросканеров, дана их сравнительная оценка.

Методами растровой электронной микроскопии, металлографии, рентгенографии, термомеханическим анализом и методом лазерной вспышки проведено комплексное исследование структуры и свойств (Ti, Al)-композитов. Они были приготовлены прессованием смеси порошков титана и алюминия с последующим твердофазным спеканием на воздухе. Получены зависимости микроструктуры, фазового состава, плотности, пористости, твердости, коэффициентов температуропроводности и теплового расширения от состава, давления прессования и времени спекания. Экстремальные значения (минимальные и максимальные) вышеуказанных свойств (исключение – твердость по Бринеллю) соответствуют сочетаниям крайних значений варьируемых факторов – содержания титана и нагрузки прессования. Описаны возможные механизмы формирования структуры, фазового состава и свойств.

Представлена математическая модель оптико-электронного тракта крупноформатного инфракрасного (ИК) фотоприемного устройства с режимом временной задержки и накопления (ВЗН), предназначенного для регистрации малоразмерных объектов. Модель позволяет получать изображения на выходе сканирующего фотоприемного устройства большого формата (с количеством каналов ВЗН, большим 10000) и прогнозировать параметры приборов с учетом погрешностей установки отдельных фотоприемных модулей, паразитной засветки фоточувствительного слоя, шумов оптико-электронного тракта, взаимного влияния сигналов внутри ФПУ, разброса чувствительности и темновых токов фоточувствительных элементов (ФЧЭ), недостатков схемы ВЗН-суммирования и т. д. В модели также реализована возможность моделирования сигналов в режиме с адаптивным временем накопления. Модель ИК ФПУ состоит из четырех основных частей: аналитической модели облученности (АМО), позволяющей рассчитать распределение облученности в плоскости фотослоя от сцены и элементов конструкции ФПУ; аналитической модели сигналов (АМС), в рамках которой оптико-электронный тракт ФПУ представлен произведением частотных передаточных функций отдельных линейных процессов; имитационной модели сигналов (ИМС), являющейся более общей (чем АМС) моделью и содержащей подробное описание отдельных модулей реальных ФПУ; аналитической модели шумов (АМШ), позволяющей рассчитать шумы ИК ФПУ с различной схемотехникой большой интегральной схемы (БИС) считывания при известных фототоках и темновых токах каждого из ФЧЭ. В данной статье представлена первая часть работы – описание математического аппарата моделей.

Описываются тепловые элементы современных неохлаждаемых тепловизионных матриц, основанных на теплоизоляции чувствительных элементов и на накоплении тепла в их объеме за время кадра. Подробно обсуждаются особенности функционирования и конструкции как резистивных микроболометров, так и пироэлектрических элементов. Рассматривается новый принцип построения элементов высокочувствительных неохлаждаемых быстродействующих матриц, основанных на пироэлектрическом эффекте, для регистрации ИК-излучения, а также излучения с большим значением длины волны. Представленный подход к построению матрицы заключается в отсутствии теплоизоляции элемента от подложки, в использовании в качестве чувствительного слоя тонкой пироэлектрической пленки и накоплении за время кадра заряда генерируемого ИК-излучением. Описывается новый принцип высокоскоростной модуляции излучения. Приводятся экспериментальные значения пироэлектрического коэффициента в пленках ниобата бария стронция BaxSr1-xNb6, который достигает значений (1–2)10-3 Кл/м2. Показано, что элементы на основе указанного материала с размерами 1212 мкм, обладают в режиме накопления заряда удельной обнаружительной способностью D* порядка 109 см Гц1/2 Вт-1.

Рассмотрены особенности квантовой эффективности генерации носителей в фоточувствительном элементе при воздействии когерентного излучения. На примере гомогенного образца показано, что за счет интерференции прямого и обратного потоков фотонов квантовая эффективность при когерентном излучении колебательным образом зависит от размеров образца вдоль направления засветки, причем амплитуда колебаний монотонно уменьшается с увеличением размеров образца. Проведено сравнение со случаем некогерентного излучения.

Проведено экспериментальное исследование разгорания безэлектродной серной СВЧ-лампы высокого давления. Разряд зажигался и поддерживался в парах серы и аргоне (20 Торр) в кварцевой колбе диаметром 35 мм, размещенной в цилиндрическом резонаторе диаметром 73 мм и высотой 147 мм. Колба вращалась с угловой скоростью v от 0 до 24 об/с, плазма возбуждалась на частоте 2,45 ГГц при мощности магнетрона 200–740 Вт. Обнаружено, что появление светового потока (освещенности) лампы после зажигания в колбе СВЧразряда происходит с задержкой tз, которая не зависит от скорости вращения колбы, но уменьшается с увеличением мощности магнетрона. В процессе разгорания лампы наблюдалось изменение формы плазмы СВЧ-разряда и ее положения в колбе, которые определялись скоростью вращения колбы и мощностью магнетрона. Зависимость освещенности лампы от времени ее разгорания t имела максимум Еmax, положение которого, tmax, с увеличением мощности магнетрона и скорости вращения колбы сдвигалось в сторону меньших значений t. С увеличением скорости вращения колбы v от 0 до 7–8 об/с уменьшалось время достижения лампой установившегося режима tуст., возрастала максимальная освещенность Еmax, а спектр излучения плазмы сдвигался в длинноволновую область. Увеличение скорости вращения колбы свыше 8 об/с вызывало снижение освещенности и рост tуст.

В обзоре приводится сравнительный анализ результатов экспериментов по исследованию параметров и характеристик плазмы, создаваемой различными способами в диэлектрическом сосуде: при инжекции непрерывного электронного пучка током 10–40 мА и энергией 2–8 кэВ в цилиндрическую кварцевую полость, а также безэлектродным индуктивным ВЧразрядом, генерируемым внешней квадрупольной антенной, причем в форвакуумном диапазоне давлений (1–15 Па) рабочих газов (Ar, N2). Приводятся сравнения продольных и радиальных профилей концентрации, а также величин температуры электронов и потенциала, характерных для упомянутых видов плазмы. Показано, что оба способа позволяют осуществить генерацию однородной плазмы в диэлектрической полости с концентрацией 109–1011 см-3 и температурой электронов 2–4 эВ.

Многокомпонентные рабочие тела (МРТ) нашли широкое применение в холодильной и криогенной технике. Одним из основных элементов данных систем является рекуперативный теплообменник, в котором осуществляется регенерация холода. Однако процессы кипения и конденсации смесей остаются недостаточно изученными. В данной работе рассматриваются различные соотношения, позволяющие описывать данные процессы, а также производится сравнение результатов, полученных с использованием этих соотношений, с существующими экспериментальными данными.

Уравнение конвективного массопереноса в случае вектора скорости, одинакового для всех компонент композиционной среды, получено еще в прошлом веке и приводится во многих справочниках по массопереносу, в частности, известных работах Лыкова А. В. Отличительной особенностью данного исследования является дальнейшее обобщение указанного уравнения с учетом разнонаправленности векторов скоростей компонент. Это является актуальным в связи с широким распространением в настоящее время тонких суспензий магнитно-активных жидкостей в качестве компонент композиционных смесей и их использования при активном управлении процессом массопереноса. При выводе уравнения конвекционного массопереноса используется понятие представительного объема композиционной среды с использованием объемных долей компонент, где неявно используется гипотеза о том, что объемные доли компонент являются дискретной случайной величиной, описывающей вероятности присутствия той или иной компоненты неоднородной среды в конкретной точке с заданными координатами, как представительного объема, так и исследуемой геометрической области в целом. С методической точки зрения в статье вначале пространственное уравнение упрощается до одномерного для любого из выбранных читателем направлений декартовой системы координат. Для любого из направлений в отдельности получен аналог вилки Фойгта-Рейсса соответствующих проекций скоростей компонент композиционной смеси. Далее вилка средних проекций скоростей по направлениям сужается до вилки Кравчука-Тарасюка. После этого усреднением вилки КравчукаТарасюка получается одномерное уравнение конвективного массопереноса в композиционной среде в смысле средних по представительному объему значений проекций скоростей компонент для каждого из направлений декартовой системы координат. Далее с использованием среднего вектора скорости композиционной смеси и специфического переопределения «в операции дивергенция в смысле среднего значения частных производных строиться общее уравнение для пространственной области. Результаты данного исследования могут быть применены при построении прикладной теории управления конвективным массопереносом композиционной среды с помощью внешнего магнитного поля. При этом часть компонент смеси может быть магнитонейтральна.
