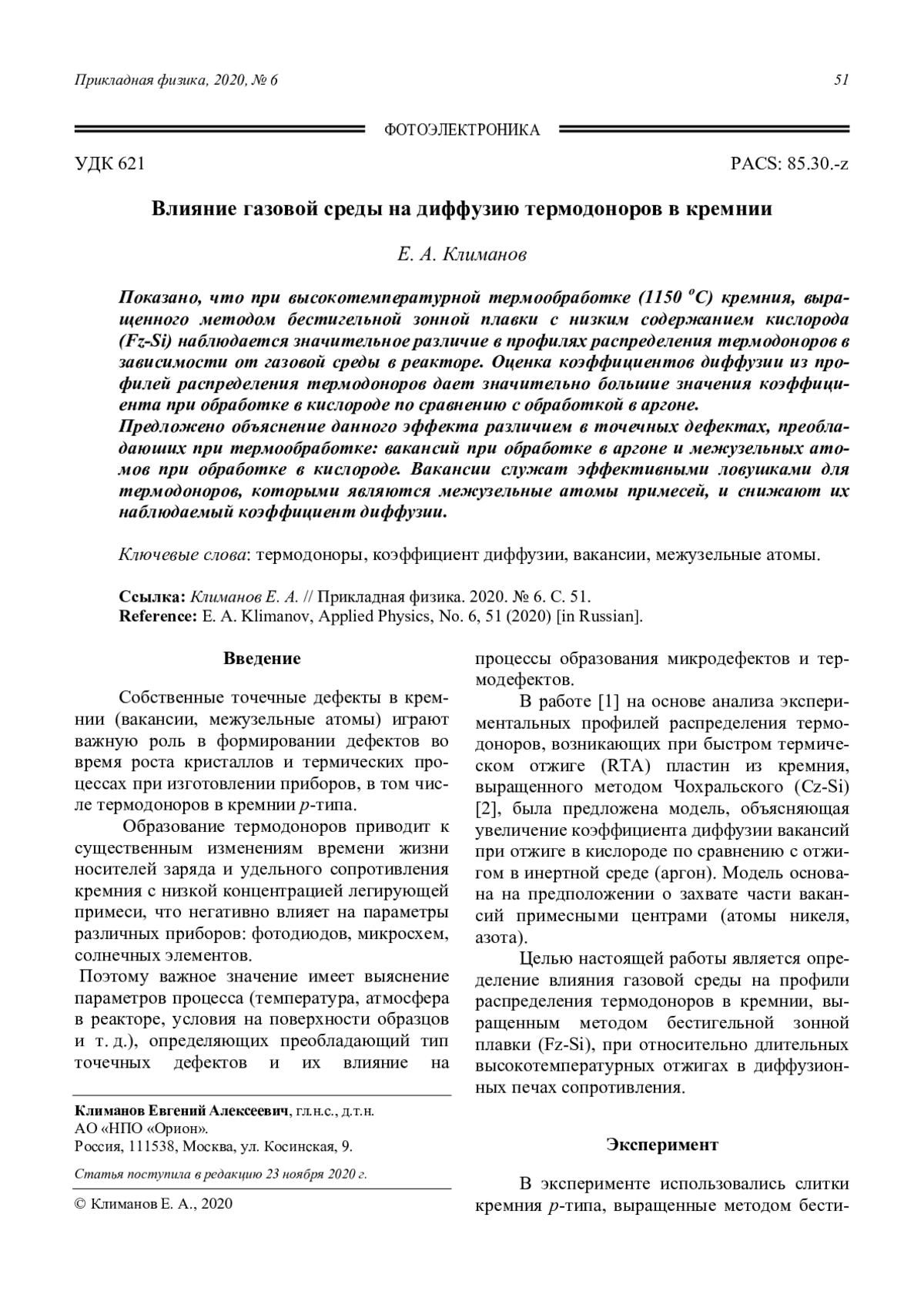

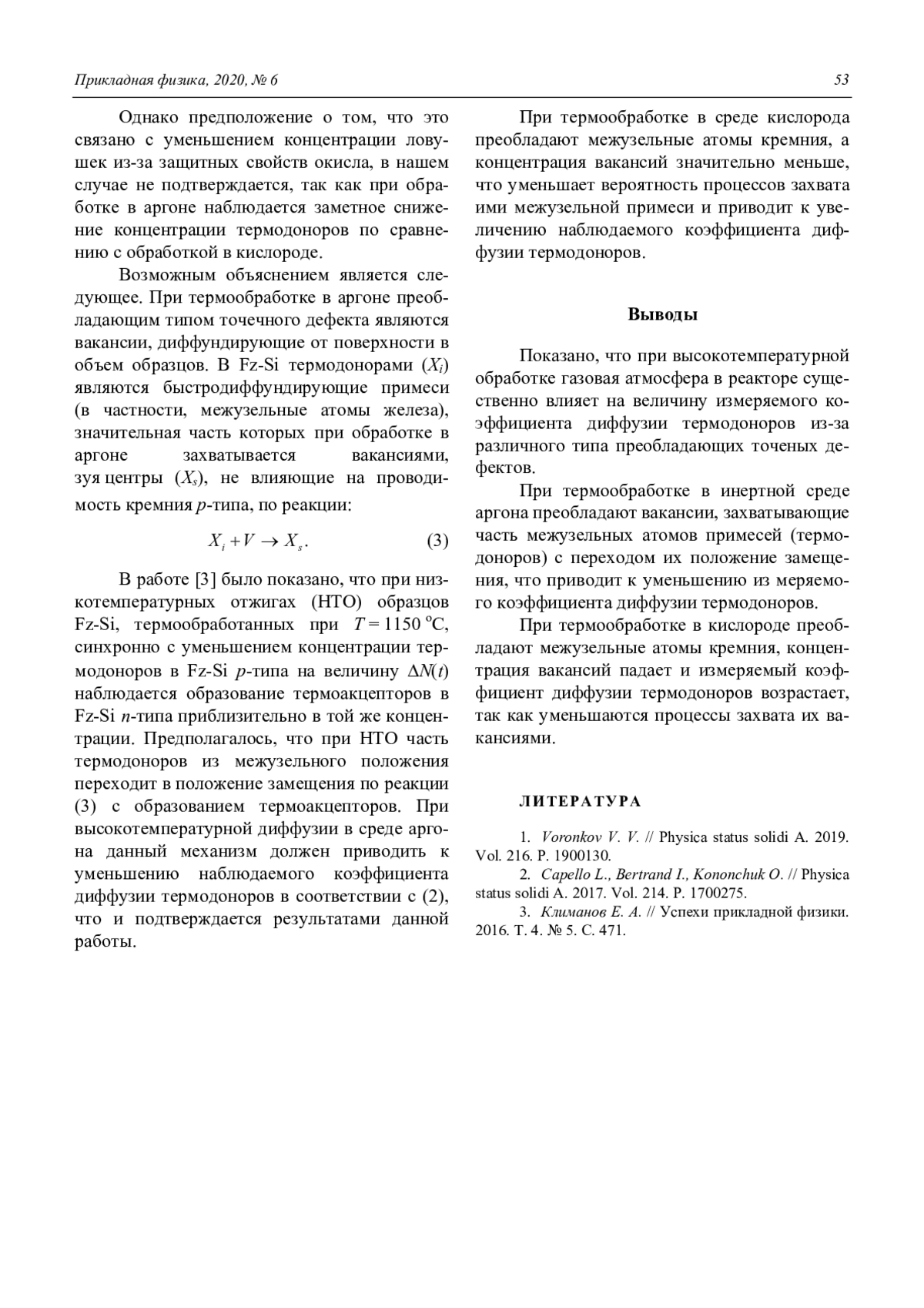

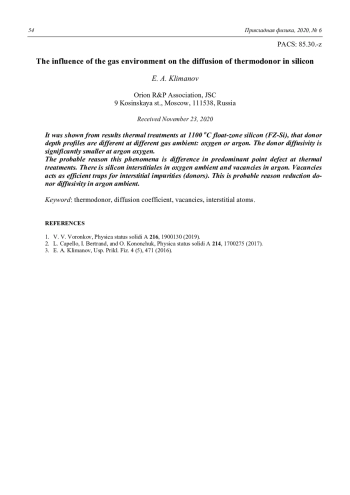

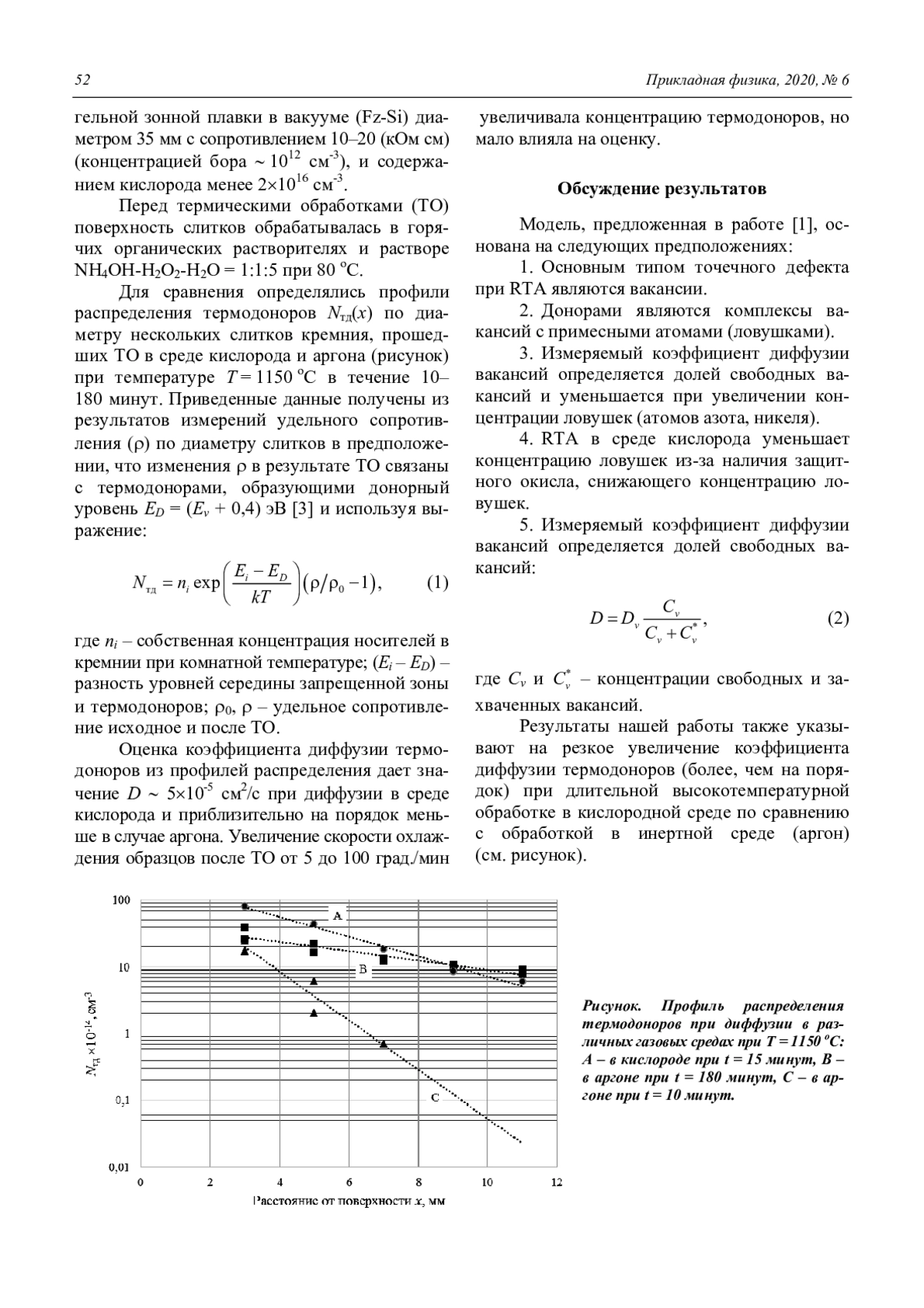

Статья: Влияние газовой среды на диффузию термодоноров в кремнии (2020)

Представлены результаты исследования долговечности молекулярно-напыленных оксидных катодов в циклотронных защитных устройствах. Методами атомно-силовой микроскопии исследована морфология эмиссионной поверхности напыленного катода. Приведены эмиссионные характеристики катодов и графики зависимости срока службы от температуры и плотности тока. С применением растровой электронной микроскопии и энергодисперсионной рентгеновской спектроскопии показано влияние предельных параметров работы катода на морфологию и состав поверхности.

В работе изучены особенности теплопереноса от металлической поверхности в жидкий азот через слой изоляции (например, полиимидного слоя) и границу её раздела с жидким азотом. Определены экспериментально и обоснованы теоретически оптимальные условия, отвечающие максимальному теплопереносу. Особенность процесса теплопереноса в системе «жидкий азот – слой изоляции – твердое тело» заключается в возможности пленочного кипения азота и низкой теплопроводности изоляторов на основе полимеров. Задача является практически значимой в криогенной технике, в частности, для оптимизации условий применения сверхпроводников в практических изделиях: токоограничивающих устройствах, кабелях, трансформаторах, двигателях и магнитах. Результаты работы могут оказаться полезны в других криогенных системах, где необходимо обеспечение эффективного охлаждения металлической поверхности жидким азотом.

Висмутовые комплексы порфиринов представляют интерес для ИК-люминесцентной диагностики рака, поскольку обнаружены довольно интенсивные эмиссионные полосы в диапазоне 800–920 нм. В связи с пандемией COVID-19 соединения висмута представляют также интерес и в лечении коронавирусной инфекции. Синтезированы висмутовые комплексы порфиринов различной пространственной конфигурации и исследован ряд их спектрально-оптических свойств. Было оценено влияние различных заместителей на спектральные характеристики методами исследования электронных спектров поглощения, спектров люминесценции, ИК-, 1H ЯМР-спектроскопии.

Представлена реализация конструктивно простого и достаточно универсального метода определения интенсивностей атомных и молекулярных пучков, основанного на регистрации величины малоуглового рассеяния электронов, возникающего при взаимодействии узкого электронного луча с атомами испаряемого вещества.

Рассмотрены вопросы влияния давления фонового газа вакуумной камеры на параметры плазменных струй стационарных плазменных двигателей. Приведены результаты обработки экспериментальных данных по ослаблению потока ионов струи за счет процессов резонансной перезарядки на частицах фонового газа, а также по содержанию образующихся при этом ионов перезарядки, применительно к высокоимпульсному двигателю мощностью 2,3 кВт. Измерения параметров струи проводили в диапазоне давления от 1 до 5 мПа (по ксенону). Определено ослабление потока ускоренных ионов струи и содержание ионов перезарядки. Получены угловые характеристики ионов струи при различных значениях давления. Показано, что давление в вакуумной камере оказывает значительное влияние не только на распространение струи, но и на процессы формирования струи в самом двигателе.

Представлены результаты исследования процессов, имеющих место при электрическом взрыве двух соединенных параллельно металлических проволочек. Экспериментальной моделью служили проволочные сборки из никеля и титана длиной 9–10 см с эквивалентным сопротивлением 0,6–1,3 Ом. Ввод энергии осуществлялся от ёмкостного накопителя с помощью тиратронного коммутатора. Характерные значения амплитуды тока составляли 0,9–1,2 кA, что вызывало появление термоупругих волн, разрушающих проводник. Интегральные и шлирен-фотографии процесса взрыва позволили установить особенности внутренней структуры генерируемых взрывом течений, включая формирование ячеистой структуры за счет взаимодействующих ударных волн. В продуктах разрушения проволочных сборок были обнаружены металлические частицы с характерным размером 0,1–30 мкм.

В статье представлены результаты плазмохимической обработки воды и исследования ее влияния на всхожесть семян ярового ячменя, а также на динамику начального роста растений. Водопроводную воду обрабатывали диафрагменным разрядом переменного тока при амплитудных значениях напряжения 4 кВ и тока разряда 50 мА. Получены осциллограммы тока и напряжения на электродах, спектры излучения плазмы. Измерены значения удельной электропроводности воды, значения рН, концентрации нитрит- и нитрат-ионов, а также пероксида водорода в обработанной воде. Показано, что использование воды после плазмохимической обработки приводит к повышению всхожести семян и ускорению развития растений на ранних стадиях.

Ранее обсуждался эффект частичного «запирания» и вспышек рентгеновского излучения (РИ) с энергией меньше или порядка K–Pd в плотной межэлектродной полидисперсной среде наносекундного вакуумного разряда (НВР) с анодом из Pd трубок. В данной работе представлен и моделируется эксперимент в НВР с анодом из железа, где наблюдается как выпуск, так и запирание РИ межэлектродной средой квантов K–Fe, энергия которых более чем в три раза меньше, чем в палладии. Это говорит в пользу того, что нужная энергия жёстких квантов во вспышках РИ, близкая к линии K, может быть получена выбором материала анода.

Разработана четырехканальная схема эксперимента по регистрации оптических и рентгеновских спектров и изображений излучения, генерируемого в плазменных каналах оптического пробоя в бесселевых пучках, получаемых при фокусировке электромагнитного излучения коноидными системами фокусировки типа аксикон.

Выполнены исследования цезиевого импульсно-периодического разряда в широком диапазоне его параметров на двух лампах с горелками одного диаметра (5 мм), но с разным межэлектродным расстоянием (55 и 22 мм). Обнаружено, что такое уменьшение длины столба плазмы приводит к существенному изменению свойств разряда. На более длинной горелке при повышении давления контракция столба разряда происходит с локализацией плазменного шнура у стенки разрядной трубки, и при дальнейшем увеличении давления наблюдается значительное возрастание светоотдачи. На короткой горелке контракция происходит при меньших давлениях (удельных мощностях) с локализацией плазменного шнура по оси трубки, и не наблюдается увеличения светоотдачи с последующим ростом давления.

Сформулирована математическая модель импульсно-периодического разряда высокого давления в парах цезия на основе уравнений радиационной газодинамики. Выполнено исследование динамики формирования радиального распределения электронов в плазме разряда. Показано, что в разряде возможна реализация двух видов радиальных профилей концентрации электронов. В случае относительно небольших токов, когда плазма разряда частично ионизована, концентрация электронов имеет максимальное значение на оси разряда и убывает вдоль радиуса. При возрастании тока, после достижения высокой степени ионизации плазмы на оси разряда, характер распределения электронов резко изменяется: концентрация электронов теперь возрастает вдоль радиуса трубки, достигая максимума на периферии разряда. Показано, что перестройка радиальных профилей концентрации электронов происходит в момент, когда теплоёмкость плазмы на оси достигает минимума. Рассчитана зависимость значения температуры, соответствующей моменту перестройки, от давления плазмы в трубке.

Экспериментально исследовано влияние полярности электродов с геометрией «острие–штырь» на развитие импульсного электрического разряда в воде с удельной электропроводностью (90  10) мкСм/см с воздушными микропузырьками и без них. Обнаружено, что начальная инициация плазменного канала на аноде в воде происходит вблизи контакта металл-жидкость-изоляция для всех исследуемых геометрий анода. В присутствии пузырьков при повышенном напряжении развитие плазменных каналов после инициации происходит в противоположную от разрядного промежутка сторону вдоль изолированной поверхности электродов. При наличии пузырьков снижается амплитуда напряжения пробоя, уменьшается время задержки инициирования и общее время развития пробоя каналом, развивающимся с острийного анода. При повышении амплитуды напряжения развитие замыкающего канала происходит с катода вне зависимости от его геометрии.
