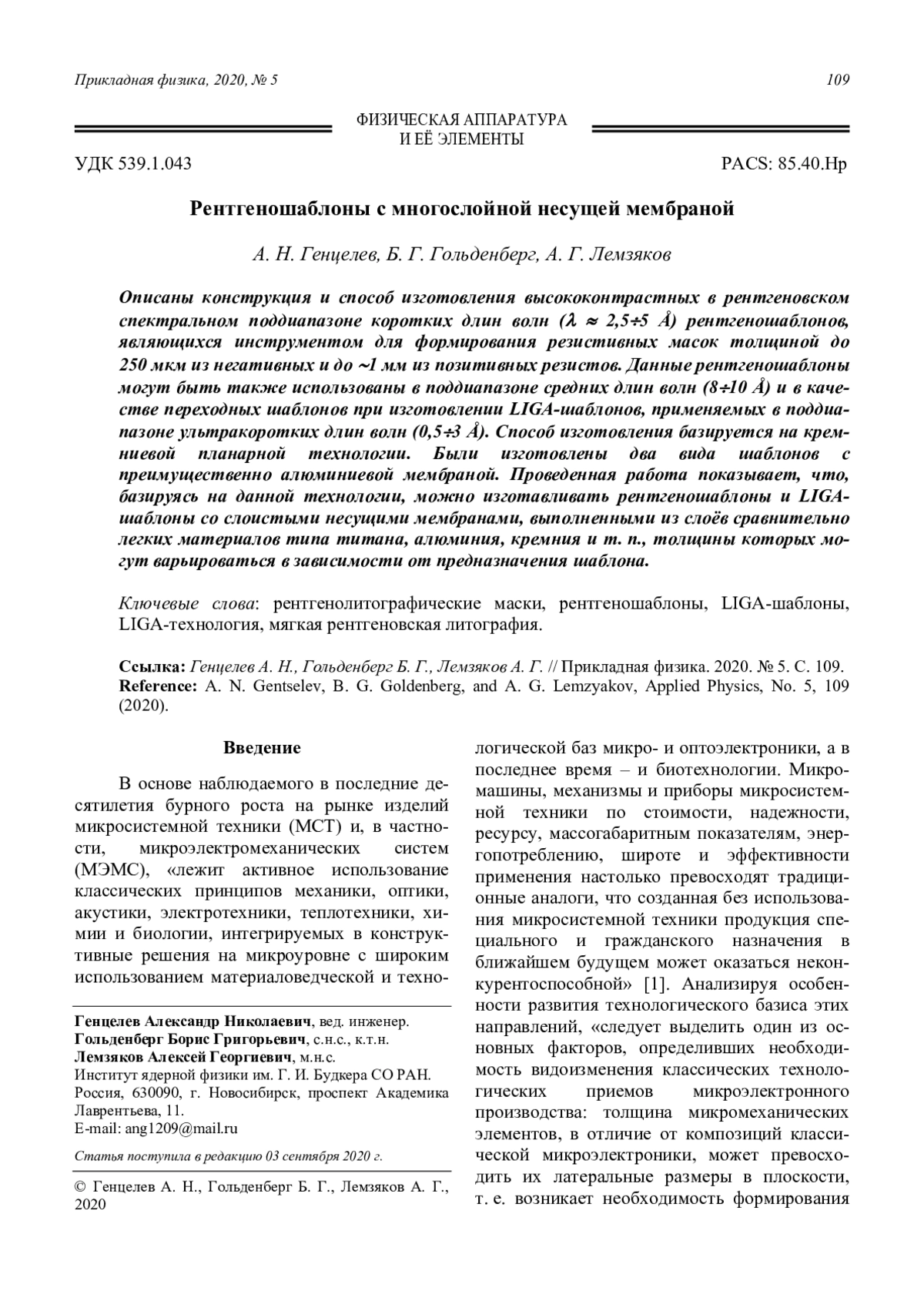

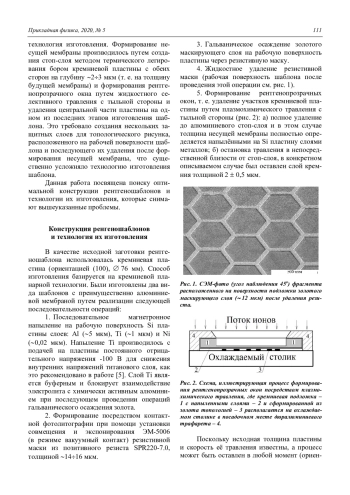

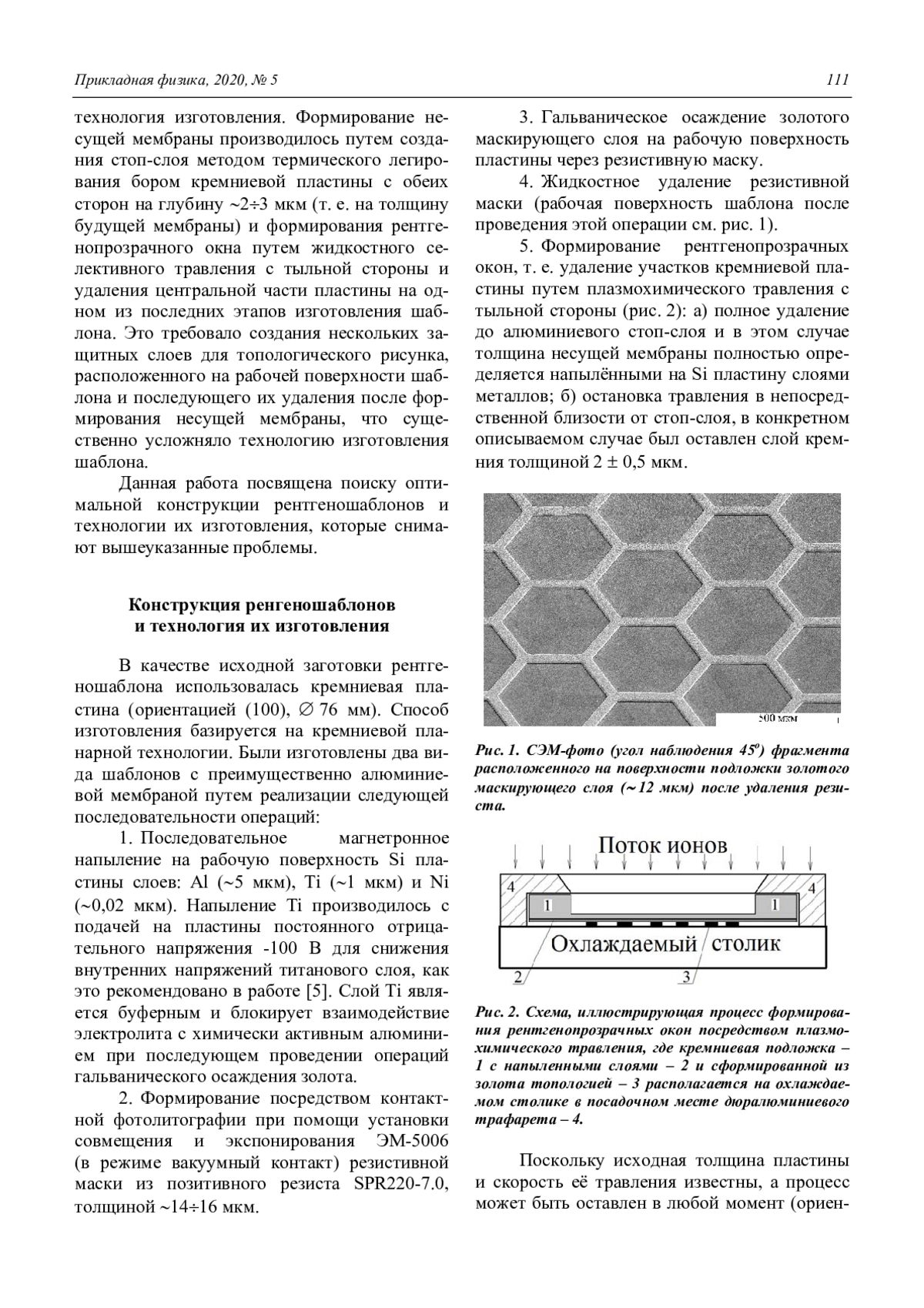

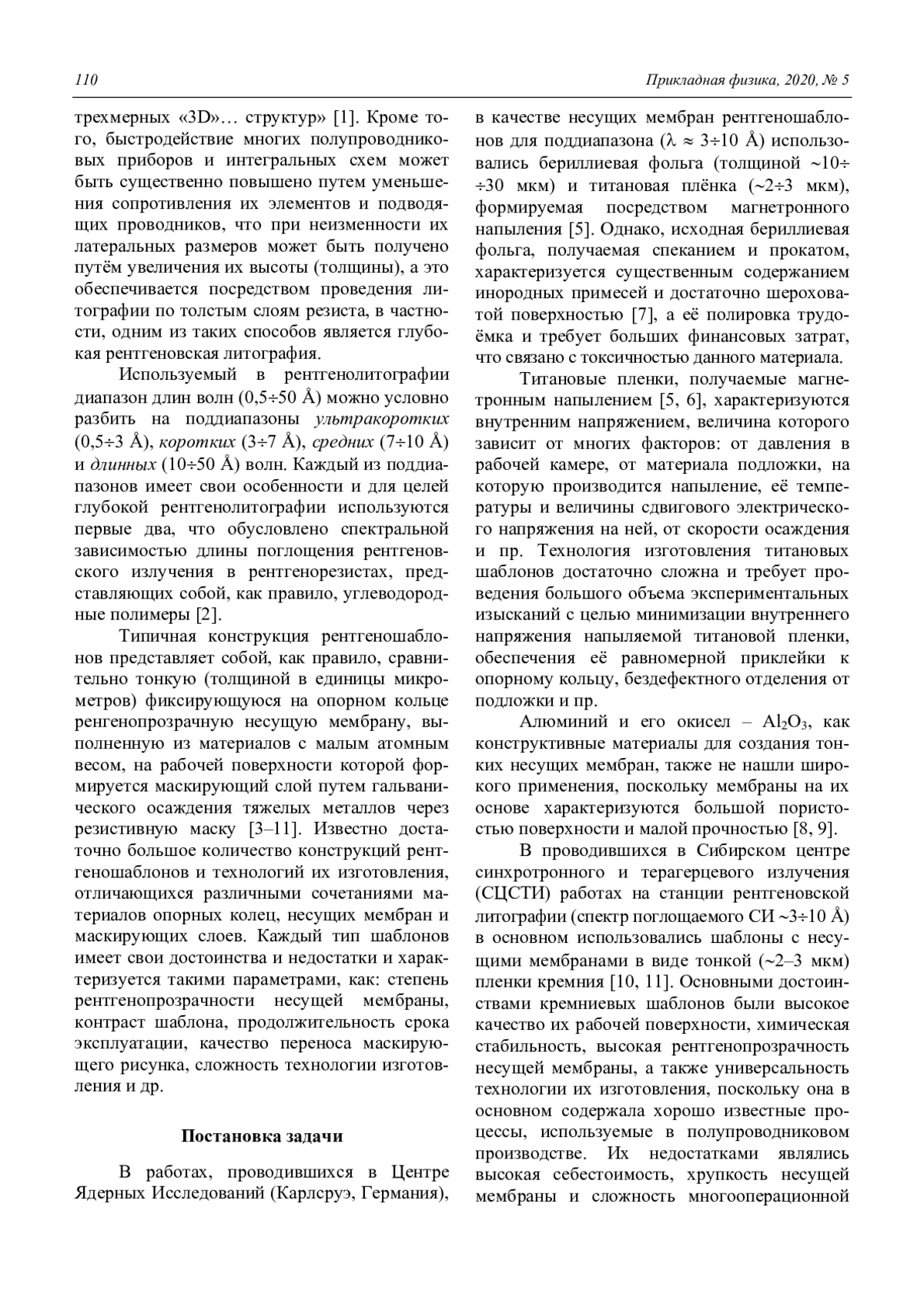

Описаны конструкция и способ изготовления высококонтрастных в рентгеновском спектральном поддиапазоне коротких длин волн ( 2,55 Å) рентгеношаблонов, являющихся инструментом для формирования резистивных масок толщиной до 250 мкм из негативных и до 1 мм из позитивных резистов. Данные рентгеношаблоны могут быть также использованы в поддиапазоне средних длин волн (810 Å) и в качестве переходных шаблонов при изготовлении LIGA-шаблонов, применяемых в поддиапазоне ультракоротких длин волн (0,53 Å). Способ изготовления базируется на кремниевой планарной технологии. Были изготовлены два вида шаблонов с преимущественно алюминиевой мембраной. Проведенная работа показывает, что, базируясь на данной технологии, можно изготавливать рентгеношаблоны и LIGAшаблоны со слоистыми несущими мембранами, выполненными из слоёв сравнительно легких материалов типа титана, алюминия, кремния и т. п., толщины которых могут варьироваться в зависимости от предназначения шаблона.

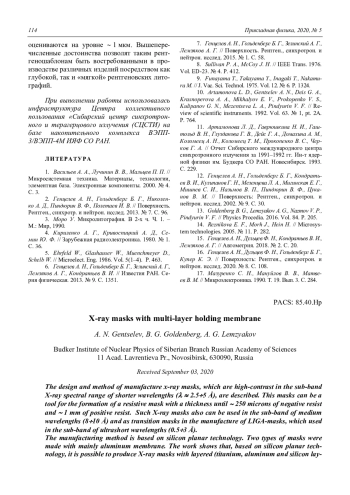

The design and method of manufacture x-ray masks, which are high-contrast in the sub-band X-ray spectral range of shorter wavelengths ( 2.55 Å), are described. This masks can be a tool for the formation of a resistive mask with a thickness until 250 microns of negative resist and 1 mm of positive resist. Such X-ray masks also can be used in the sub-band of medium wavelengths (810 Å) and as transition masks in the manufacture of LIGA-masks, which used in the sub-band of ultrashort wavelengths (0.53 Å). The manufacturing method is based on silicon planar technology. Two types of masks were made with mainly aluminum membrane. The work shows that, based on silicon planar technology, it is possible to produce X-ray masks with layered (titanium, aluminum and silicon layers, the thickness of which can vary in a fairly wide range) holding membranes, used in both deep and “soft” x-ray lithographs.
Идентификаторы и классификаторы
- SCI
- Физика
- eLIBRARY ID
- 44185830

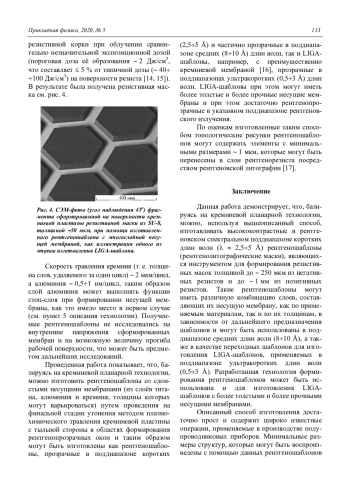

на кремниевой планарной технологии, можно, используя вышеописанный способ, изготавливать высококонтрастные в рентгеновском спектральном поддиапазоне коротких длин волн ( 2,55 Å) рентгеношаблоны (рентгенолитографические маски), являющихся инструментом для формирования резистивных масок толщиной до 250 мкм из негативных резистов и до 1 мм из позитивных резистов. Такие рентгеношаблоны могут иметь различную комбинацию слоев, составляющих их несущую мембрану, как по применяемым материалам, так и по их толщинам, в зависимости от дальнейшего предназначения шаблонов и могут быть использованы в поддиапазоне средних длин волн (810 Å), а также в качестве переходных шаблонов для изготовления LIGA-шаблонов, применяемых в поддиапазоне ультракоротких длин волн (0,53 Å). Разработанная технология формирования рентгеношаблонов может быть использована и для изготовления LIGAшаблонов с более толстыми и более прочными несущими мембранами.
Описанный способ изготовления достаточно прост и содержит широко известные операции, применяемые в производстве полупроводниковых приборов. Минимальные размеры структур, которые могут быть воспроизведены с помощью данных рентгеношаблонов оцениваются на уровне 1 мкм. Вышеперечисленные достоинства позволят таким рентгеношаблонам быть востребованными в производстве различных изделий посредством как глубокой, так и «мягкой» рентгеновских литографий.
Список литературы
1. Васильев А. А., Лучинин В. В., Мальцев П. П. // Микросистемная техника. Материалы, технологии, элементная база. Электронные компоненты. 2000. № 4. С. 3.
2. Генцелев А. Н., Гольденберг Б. Г., Николенко А. Д., Пиндюрин В. Ф., Полетаев И. В. // Поверхность. Рентген., синхротр. и нейтрон. исслед. 2013. № 7. C. 96.
3. Моро У. Микролитография. В 2-х ч. Ч. 1. – М.: Мир, 1990.
4. Кириленко А. Г., Кривоспицкий А. Д., Семин Ю. Ф. // Зарубежная радиоэлектроника. 1980. № 1. С. 36.
5. Ehrfeld W., Glashauser W., Muenchmeyer D., Schelb W. // Microelect. Eng. 1986. Vol. 5(1–4). P. 463.
6. Генцелев А. Н., Гольденберг Б. Г., Зелинский А. Г., Лемзяков А. Г., Кондратьев В. И. // Известия РАН. Серия физическая. 2013. № 9. С. 1351.
7. Генцелев А. Н., Гольденберг Б. Г., Зелинский А. Г.,
Лемзяков А. Г. // Поверхность. Рентген., синхротрон. и
нейтрон. исслед. 2015. № 1. C. 58.
8. Sullivan P. A., McCoy J. H. // IEEE Trans. 1976. Vol. ED-23. № 4. Р. 412.
9. Funayama T., Takayama Y., Inagaki T., Nakamura M. // J. Vac. Sci. Technol. 1975. Vol. 12. № 6. Р. 1324.
10. Artamonova L. D., Gentselev А. N., Deis G. A., Krasnoperova A. A., Mikhalyov E. V., Prokopenko V. S.,
Kulipanov G. N., Mezentseva L. A., Pindyurin V. F. // Review
of scientific instruments. 1992. Vol. 63. № 1, pt. 2A. P. 764.
11. Артамонова Л. Д., Гаврюшкина Н. И., Гаштольд В. Н., Глуздакова Г. В., Дейс Г. А., Домахина А. М., Коломеец А. Н., Коломеец Т. М., Прокопенко В. С., Черков Г. А. // Отчет Сибирского международного центра синхротронного излучения за 1991–1992 гг. Ин-т ядерной физики им. Будкера СО РАН. Новосибирск. 1993. С. 229.
12. Генцелев А. Н., Гольденберг Б. Г., Кондратьев В. И., Кулипанов Г. Н., Мезенцева Л. А., Мигинская Е. Г., Мишнев С. И., Назьмов В. П., Пиндюрин В. Ф., Цуканов В. М. // Поверхность: Рентген., синхротрон. и нейтрон. исслед. 2002. № 9. С. 30.
13. Goldenberg B. G., Lemzyakov A. G., Nazmov V. P., Pindyurin V. F. // Physics Procedia. 2016. Vol. 84. Р. 205.
14. Reznikova E. F., Morh J., Hein H. // Microsystem technologies. 2005. № 11. P. 282.
15. Генцелев А. Н., Дульцев Ф. Н., Кондратьев В. И.,
Лемзяков А. Г. // Автометрия. 2018. № 2. С. 20.
16. Генцелев А. Н., Дульцев Ф. Н., Гольденберг Б. Г., Купер К. Э. // Поверхность: Рентген., синхротрон. и нейтрон. исслед. 2020. № 8. С. 108.
17. Мазуренко С. Н., Мануйлов В. В., Матвеев В. М. // Микроэлектроника. 1990. Т. 19. Вып. 3. С. 284.

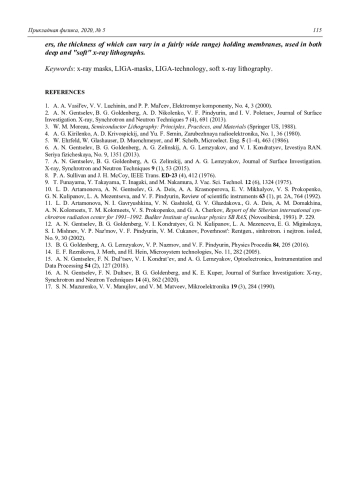

1. A. A. Vasil’ev, V. V. Luchinin, and P. P. Mal’cev, Elektronnye komponenty, No. 4, 3 (2000).
2. A. N. Gentselev, B. G. Goldenberg, A. D. Nikolenko, V. F. Pindyurin, and I. V. Poletaev, Journal of Surface Investigation. X-ray, Synchrotron and Neutron Techniques 7 (4), 691 (2013).
3. W. M. Moreau, Semiconductor Lithography: Principles, Practices, and Materials (Springer US, 1988).
4. A. G. Kirilenko, A. D. Krivospickij, and Yu. F. Semin, Zarubezhnaya radioelektronika, No. 1, 36 (1980).
5. W. Ehrfeld, W. Glashauser, D. Muenchmeyer, and W. Schelb, Microelect. Eng. 5 (1–4), 463 (1986).
6. A. N. Gentselev, B. G. Goldenberg, A. G. Zelinskij, A. G. Lemzyakov, and V. I. Kondratyev, Izvestiya RAN. Seriya fizicheskaya, No. 9, 1351 (2013).
7. A. N. Gentselev, B. G. Goldenberg, A. G. Zelinskij, and A. G. Lemzyakov, Journal of Surface Investigation.
X-ray, Synchrotron and Neutron Techniques 9 (1), 53 (2015).
8. P. A. Sullivan and J. H. McCoy, IEEE Trans. ED-23 (4), 412 (1976).
9. T. Funayama, Y. Takayama, T. Inagaki, and M. Nakamura, J. Vac. Sci. Technol. 12 (6), 1324 (1975).
10. L. D. Artamonova, А. N. Gentselev, G. A. Deis, A. A. Krasnoperova, E. V. Mikhalyov, V. S. Prokopenko, G. N. Kulipanov, L. A. Mezentseva, and V. F. Pindyurin, Review of scientific instruments 63 (1), pt. 2A, 764 (1992).
11. L. D. Artamonova, N. I. Gavryushkina, V. N. Gashtold, G. V. Gluzdakova., G. A. Deis, A. M. Domakhina,
A. N. Kolomeets, T. M. Kolomeets, V. S. Prokopenko, and G. A. Cherkov, Report of the Siberian international synchrotron
radiation center for 1991–1992. Budker Institute of nuclear physics SB RAS, (Novosibirsk, 1993). P. 229.
12. A. N. Gentselev, B. G. Goldenberg, V. I. Kondratyev, G. N. Kulipanov, L. A. Mezenceva, E. G. Miginskaya,
S. I. Mishnev, V. P. Naz’mov, V. F. Pindyurin, V. M. Cukanov, Poverhnost’: Rentgen., sinhrotron. i nejtron. issled,
No. 9, 30 (2002).
13. B. G. Goldenberg, A. G. Lemzyakov, V. P. Nazmov, and V. F. Pindyurin, Physics Procedia 84, 205 (2016).
14. E. F. Reznikova, J. Morh, and H. Hein, Microsystem technologies, No. 11, 282 (2005).
15. A. N. Gentselev, F. N. Dul’tsev, V. I. Kondrat’ev, and A. G. Lemzyakov, Optoelectronics, Instrumentation and Data Processing 54 (2), 127 (2018).
16. A. N. Gentselev, F. N. Dultsev, B. G. Goldenberg, and K. E. Kuper, Journal of Surface Investigation: X-ray, Synchrotron and Neutron Techniques 14 (4), 862 (2020).
17. S. N. Mazurenko, V. V. Manujlov, and V. M. Matveev, Mikroelektronika 19 (3), 284 (1990).
