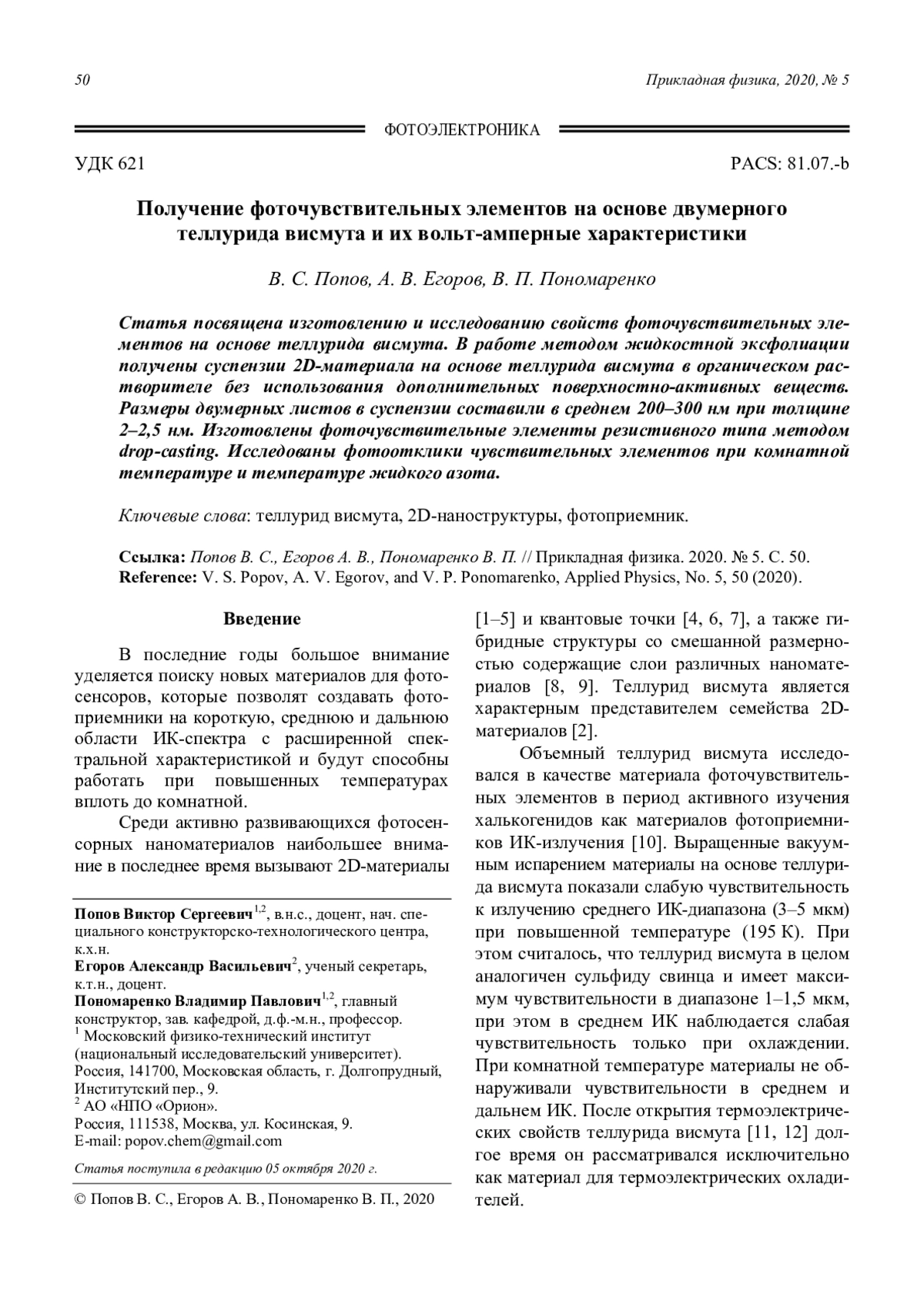

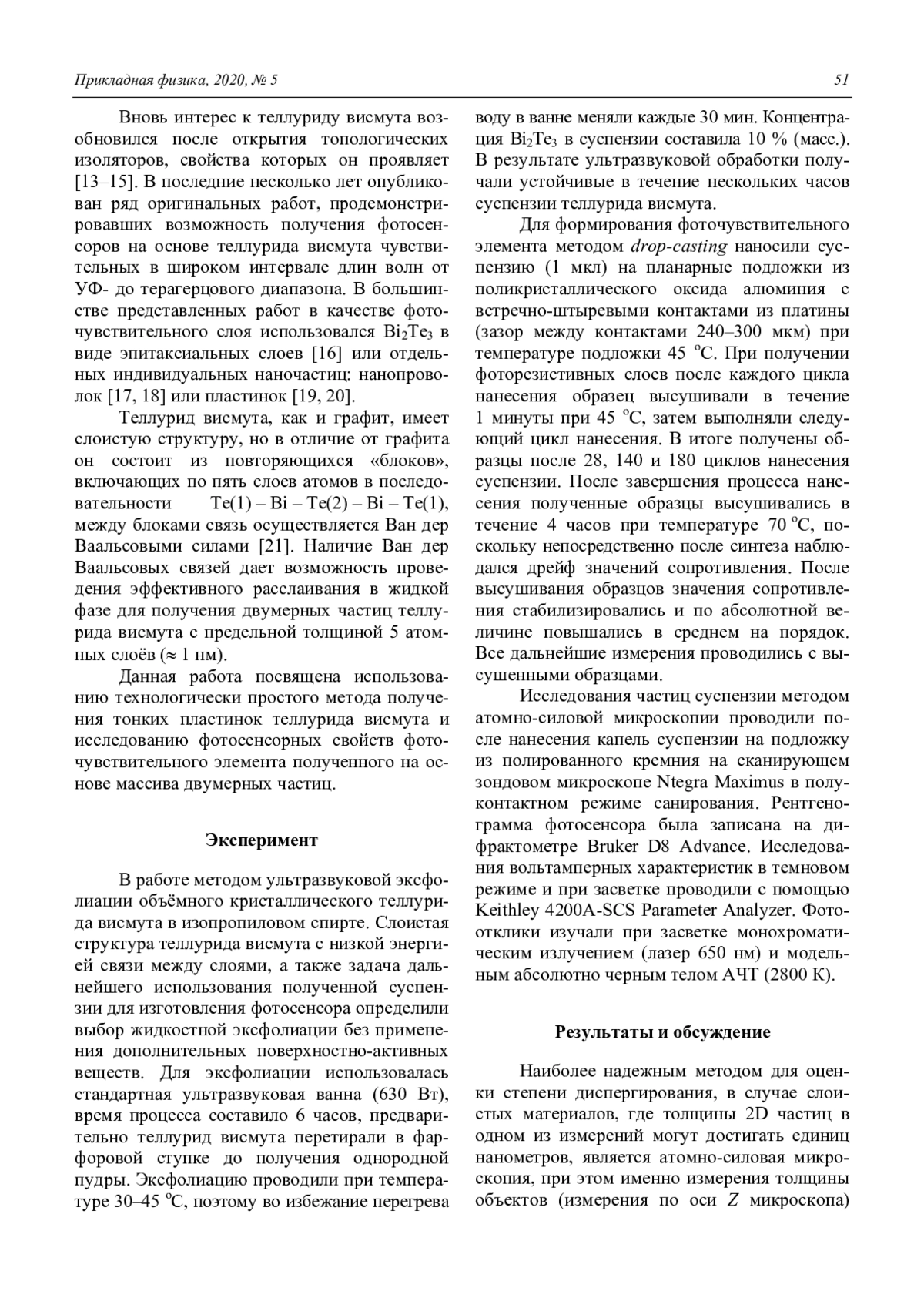

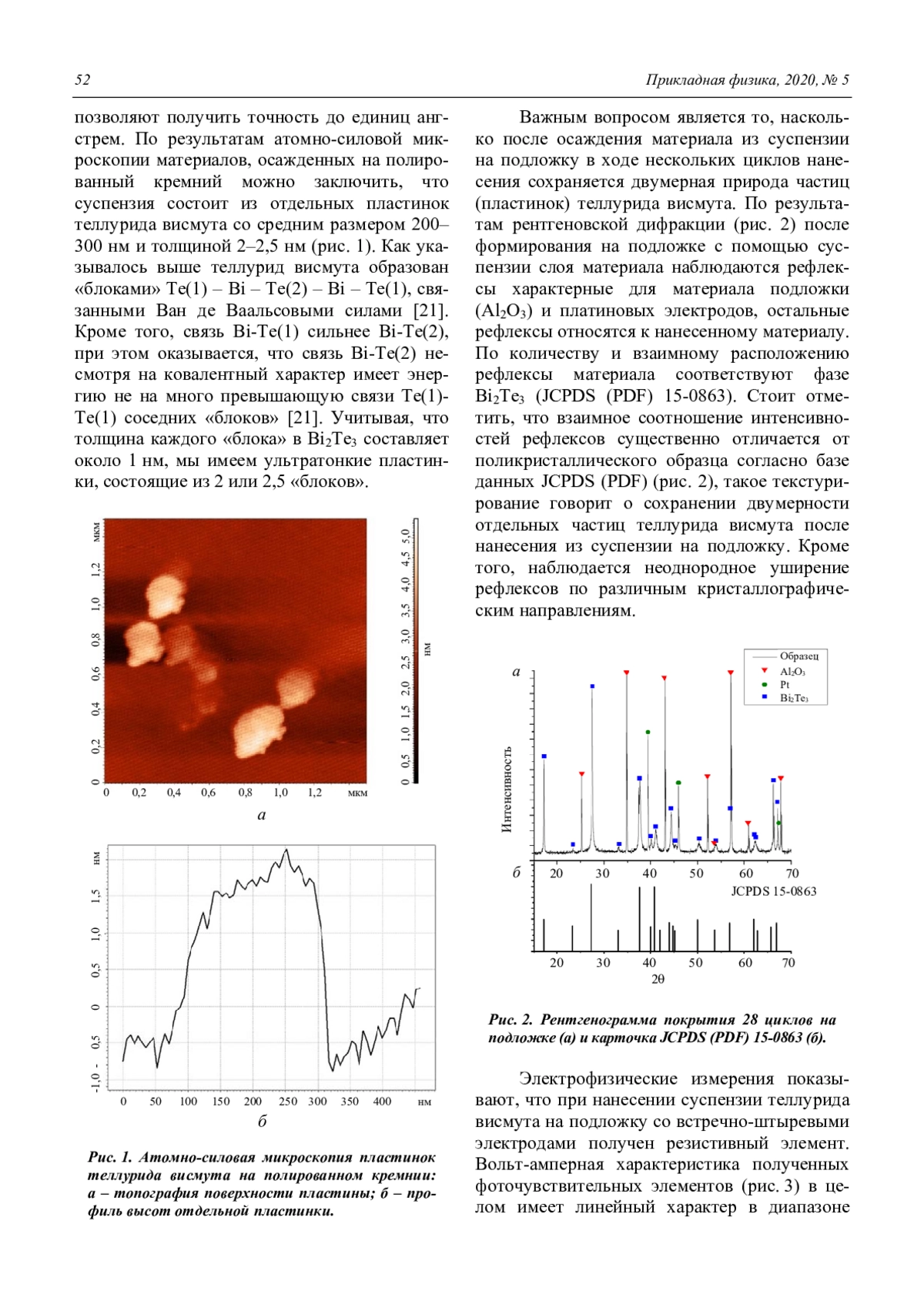

Статья посвящена изготовлению и исследованию свойств фоточувствительных элементов на основе теллурида висмута. В работе методом жидкостной эксфолиации получены суспензии 2D-материала на основе теллурида висмута в органическом растворителе без использования дополнительных поверхностно-активных веществ. Размеры двумерных листов в суспензии составили в среднем 200–300 нм при толщине 2–2,5 нм. Изготовлены фоточувствительные элементы резистивного типа методом drop-casting. Исследованы фотоотклики чувствительных элементов при комнатной температуре и температуре жидкого азота.
This paper is devoted to the manufacturing and studing of the properties of photosensitive elements based on bismuth telluride. 2D- bismuth telluride suspensions in organic solvent without additional surfactants were obtained by liquid exfoliation. The two-dimensional sheets in suspension has an average size 200–300 nm with a thickness of 2–2.5 nm. Resistive photosensitive elements were manufactured by dropcasting. The photoresponses of sensitive elements was studied at room temperature and liquid nitrogen temperature.
Идентификаторы и классификаторы
- SCI
- Физика
- eLIBRARY ID
- 44185821

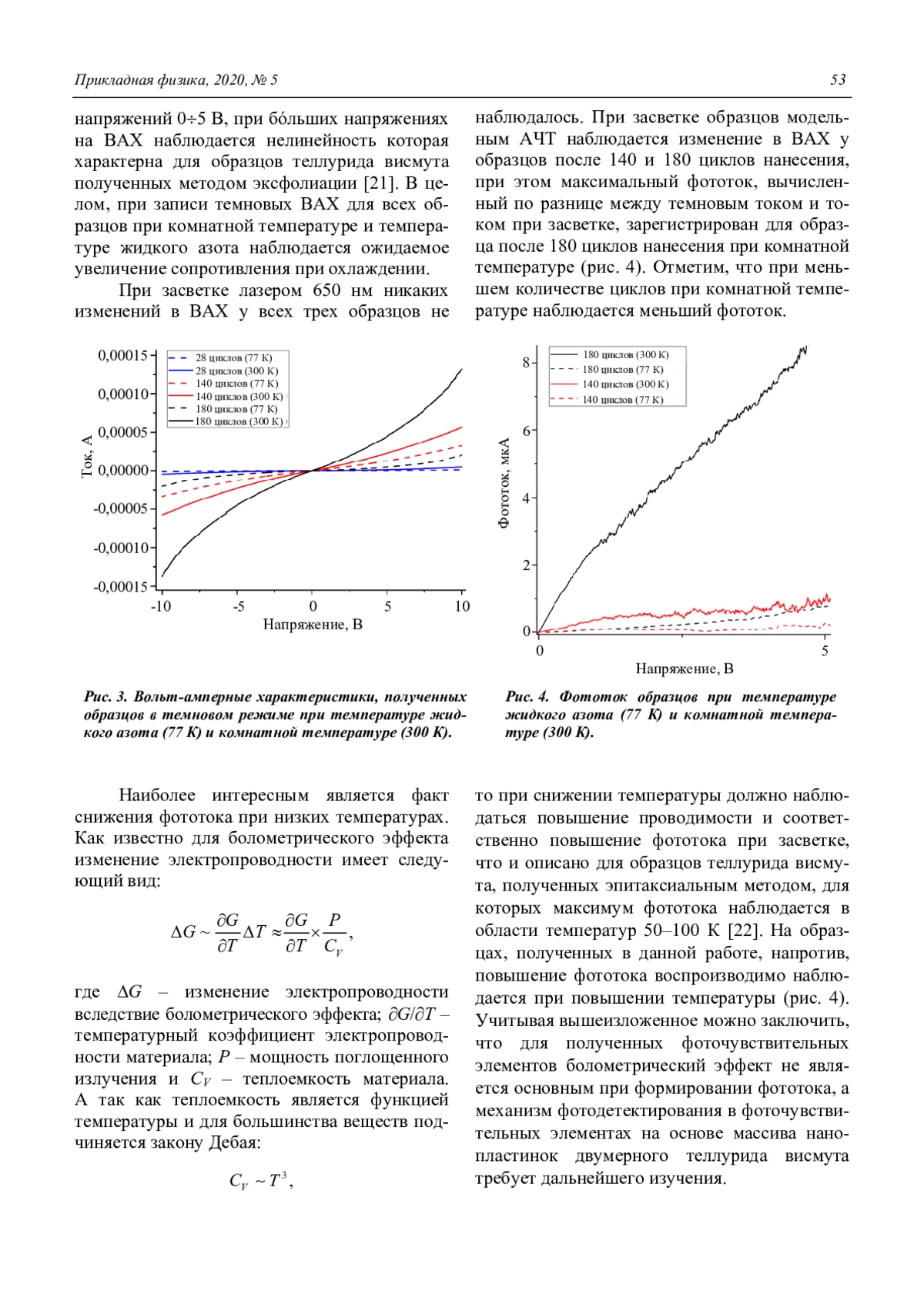

В работе получены тонкие пластинки теллурида висмута толщиной 20–25 атомных слоев и размером 200–300 нм в плоскости. Методом drop-casting из пластинок теллурида висмута сформированы фоточувствительные элементы резистивного типа, продемонстрировавшие фотоотклики на излучение модельного АЧТ. Полученные образцы демонстрируют нехарактерное для болометров увеличение фототока при повышенных температурах.
