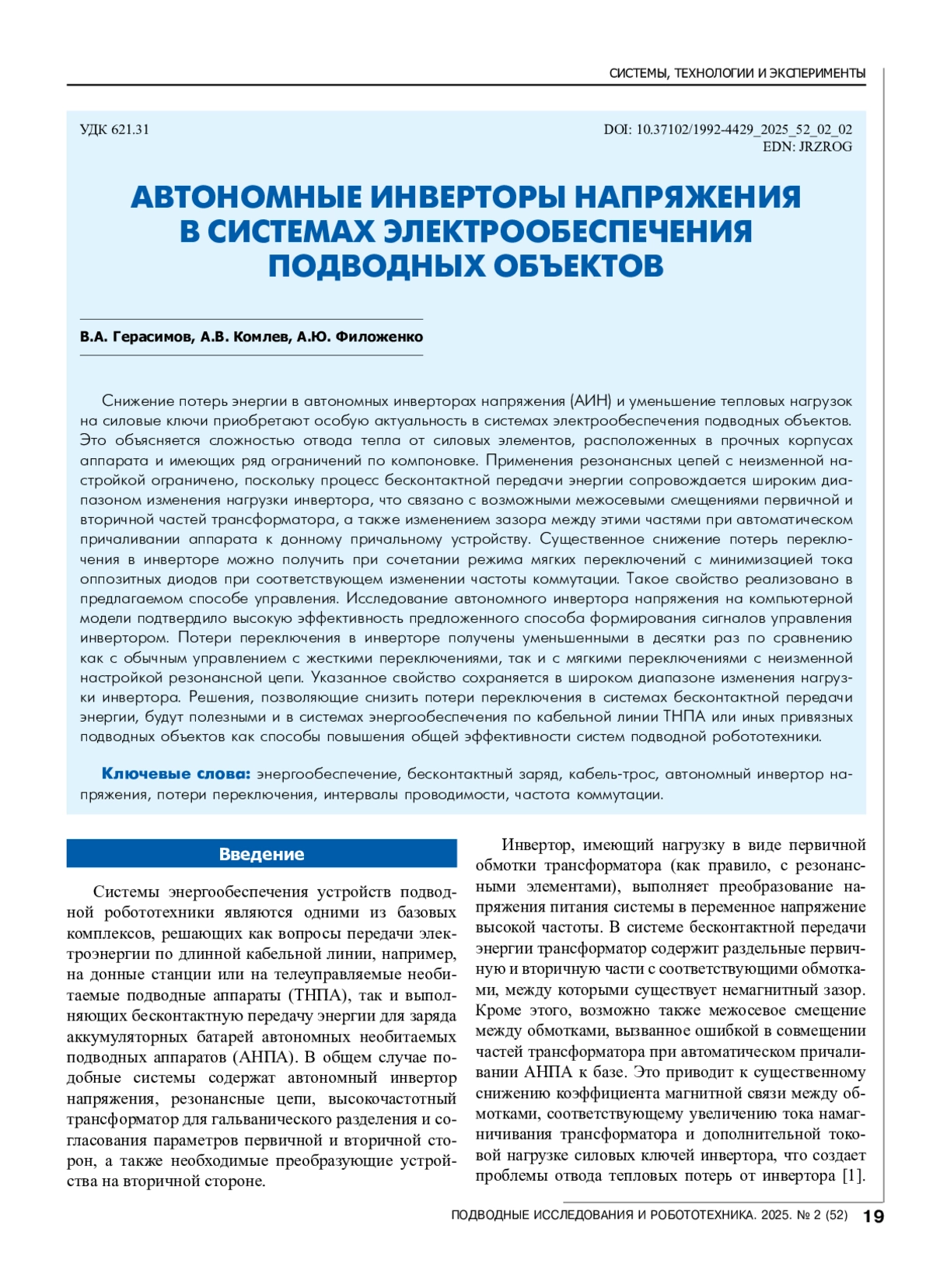

Снижение потерь энергии в автономных инверторах напряжения (АИН) и уменьшение тепловых нагрузок на силовые ключи приобретают особую актуальность в системах электрообеспечения подводных объектов. Это объясняется сложностью отвода тепла от силовых элементов, расположенных в прочных корпусах аппарата и имеющих ряд ограничений по компоновке. Применения резонансных цепей с неизменной настройкой ограничено, поскольку процесс бесконтактной передачи энергии сопровождается широким диапазоном изменения нагрузки инвертора, что связано с возможными межосевыми смещениями первичной и вторичной частей трансформатора, а также изменением зазора между этими частями при автоматическом причаливании аппарата к донному причальному устройству. Существенное снижение потерь переключения в инверторе можно получить при сочетании режима мягких переключений с минимизацией тока оппозитных диодов при соответствующем изменении частоты коммутации. Такое свойство реализовано в предлагаемом способе управления. Исследование автономного инвертора напряжения на компьютерной модели подтвердило высокую эффективность предложенного способа формирования сигналов управления инвертором. Потери переключения в инверторе получены уменьшенными в десятки раз по сравнению как с обычным управлением с жесткими переключениями, так и с мягкими переключениями с неизменной настройкой резонансной цепи. Указанное свойство сохраняется в широком диапазоне изменения нагрузки инвертора. Решения, позволяющие снизить потери переключения в системах бесконтактной передачи энергии, будут полезными и в системах энергообеспечения по кабельной линии ТНПА или иных привязных подводных объектов как способы повышения общей эффективности систем подводной робототехники.
Идентификаторы и классификаторы
- SCI
- Электротехника

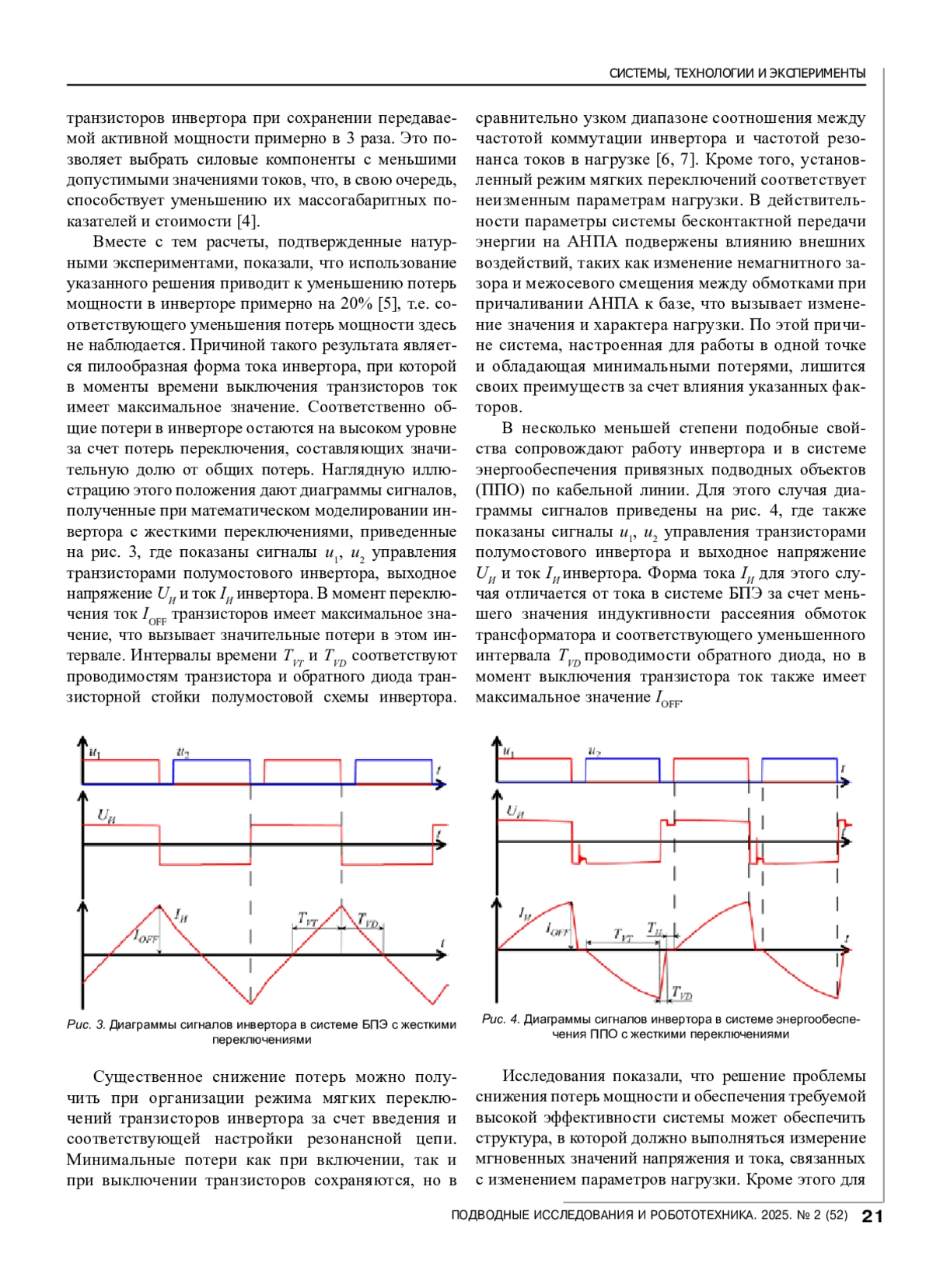

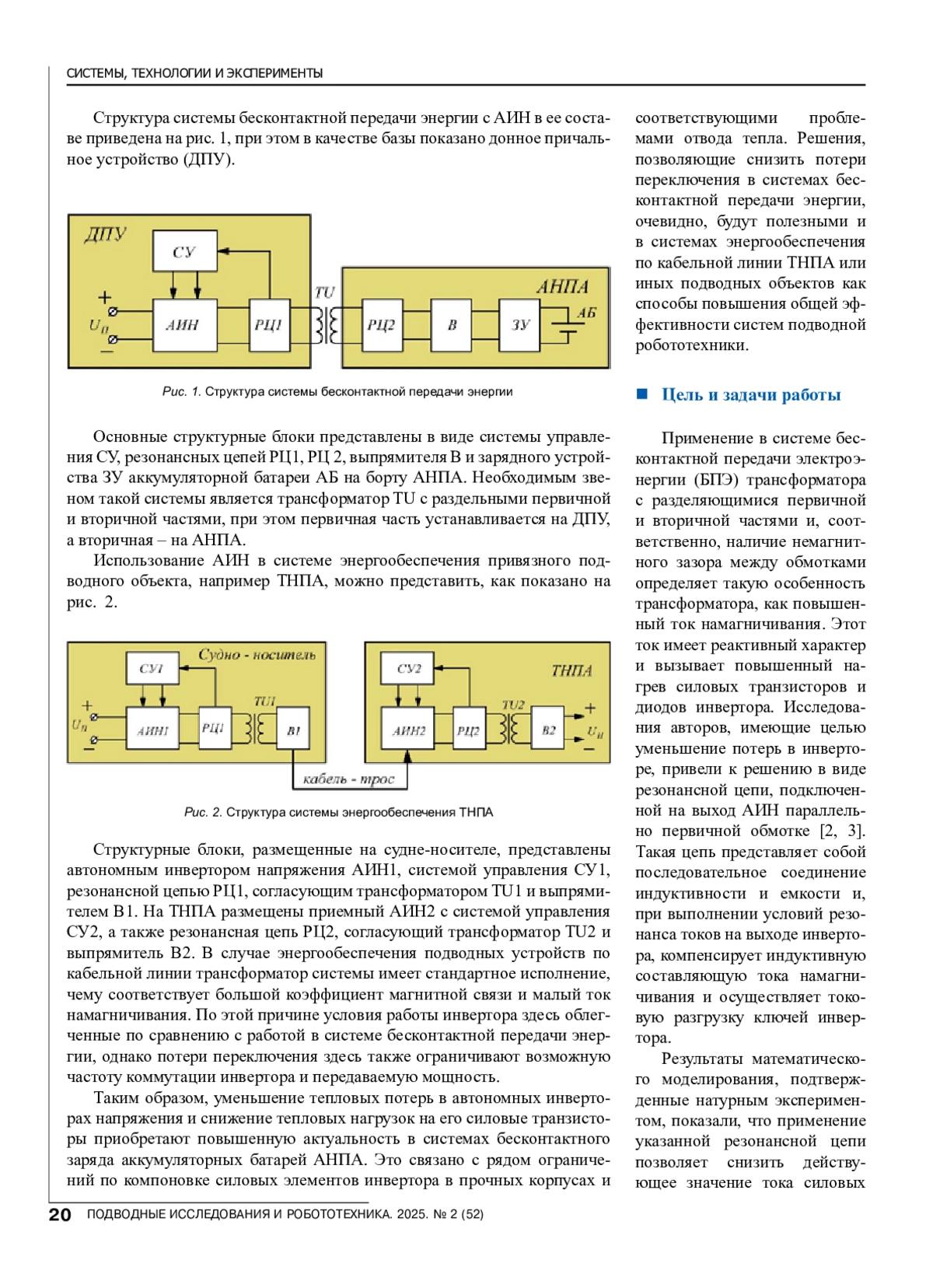

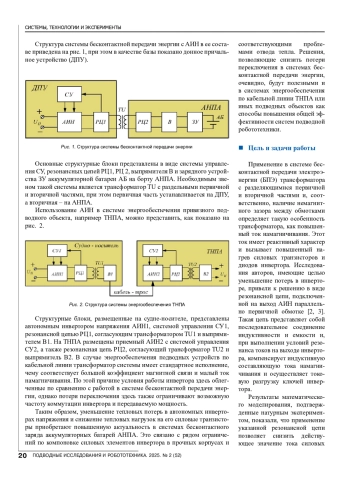

Системы энергообеспечения устройств подводной робототехники являются одними из базовых комплексов, решающих как вопросы передачи электроэнергии по длинной кабельной линии, например, на донные станции или на телеуправляемые необитаемые подводные аппараты (ТНПА), так и выполняющих бесконтактную передачу энергии для заряда аккумуляторных батарей автономных необитаемых подводных аппаратов (АНПА). В общем случае подобные системы содержат автономный инвертор напряжения, резонансные цепи, высокочастотный трансформатор для гальванического разделения и согласования параметров первичной и вторичной сторон, а также необходимые преобразующие устройства на вторичной стороне.
Список литературы
1. Герасимов В.А, Кувшинов Г.Е, Филоженко А.Ю., Чепурин П.И. Исследование режимов работы системы энергообеспечения автономного необитаемого подводного аппарата с бесконтактной передачей энергии // Подводные исследования и робототехника. 2013. № 2. С. 24-32.
2. Патент № 2558681 Российская Федерация, МПК H02M 7/797(2006.01). Автономный инвертор напряжения для питания нагрузки через трансформатор с низким коэффициентом связи между его обмотками: № 2014111547/07: заявл. 03.25. 2014: опубл. 08.10. 2015 / Кувшинов Г.Е., Наумов Л.А., Себто Ю.Г., Герасимов В.А., Филоженко А.Ю., Чепурин П.И., Красковский М.В.; заявитель Федеральное государственное бюджетное учреждение науки Институт проблем морских технологий Дальневосточного отделения Российской академии наук. - 19 с.
3. Герасимов В.А., Красковский М.В., Филоженко А.Ю. Автономный инвертор напряжения с последовательным резонансным контуром // Изв. ЮФУ. Технические науки. 2016. № 4. С. 147-158.
4. Герасимов В.А., Красковский М.В., Филоженко А.Ю. Разгрузка транзисторов инвертора в системе бесконтактной передачи электроэнергии на автономный подводный аппарат // Известия ЮФУ. Технические науки. 2016. № 4. С. 133-147.
5. Герасимов В.А., Красковский М.В., Филоженко А.Ю. Повышение эффективности системы бесконтактного заряда аккумуляторных батарей автономного необитаемого подводного аппарата // Изв. ЮФУ. Технические науки. 2017. № 1(186). С. 108-118.
6. Choi W., Young S., Kim D. Analysis of MOSFET failure modes in LLC resonant converter // Proc.Int. Telecommun. Energy Conf. Incheon, Korea (South), 2009. 1. P. 1-6. DOI: 10.1109/INTLEC.2009.5351877
7. Герасимов В.А., Филоженко А.Ю. Использование резонанса для повышения эффективности системы бесконтактной передачи электроэнергии на подводный аппарат // Изв. ЮФУ. Технические науки. 2018. № 1/195. С. 168-178.
8. Патент № 2341003 Российская Федерация, МПК H02M 7/53846 (2007.01). Способ управления инвертором: № 2007123511/09: заявл. 06.22. 2007: опубл. 12.10. 2008 / Силкин Е.М.; заявитель Закрытое акционерное общество “Электроника силовая”. - 10 с.
9. Патент № 2453977 Российская Федерация, МПК H02M 7/523(2006.01), H02M 7/53854(2007.01), H02M 7/53862(2007.01), H05B 6/04(2006.01), H05B 6/06(2006.01). Способ управления автономным согласованным инвертором с резонансной коммутацией: № 2009128714/07: заявл. 07.24. 2009: опубл. 06.20. 2012 / Силкин Е.М.; заявитель Общество с ограниченной ответственностью “Силовая электроника”. - 9 с.
10. Мартынов А.А., Самсыгин В.К., Соколов Д.В., Коковинов А.А., Никулкин К.А. Исследование устройства для беспроводной передачи электрической энергии на необитаемый подводный аппарат // Тр. Крыловского государственного научного центра. 2017. № 2(380). С. 92-100.
11. Патент № 2637112 Российская Федерация, МПК Н02M 3/335. Автономный инвертор напряжения для питания нагрузки через трансформатор с низким коэффициентом связи между его обмотками: № 2016147592: заявл. 05.12.2016: опубл. 30.11.2017 / Герасимов В.А., Филоженко А.Ю., Кувшинов Г.Ю., Чепурин П.И., Красковский М.В.; заявитель и патентообладатель ИПМТ ДВО РАН. - 14 с.
12. Герасимов В.А., Филоженко А.Ю. Способ управления автономным инвертором напряжения. H02M 7/523 (2006.01), H05B 6/04 (2006.01), H02M 7/797 (2006.01). Заявка на изобретение 2024135834 от 27.11.2024.

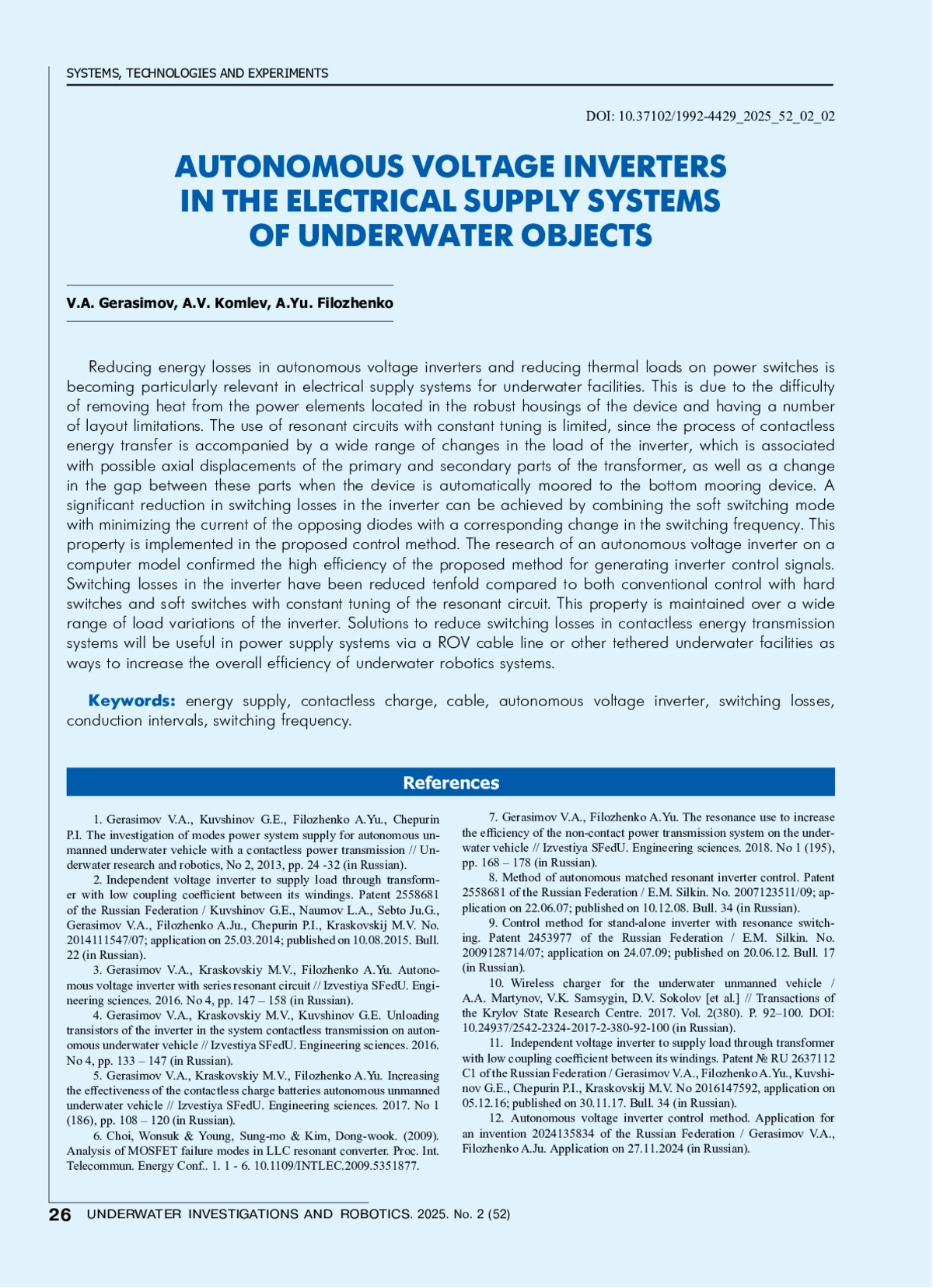

13. Gerasimov V.A., Kuvshinov G.E., Filozhenko A.Yu., Chepurin P.I. The investigation of modes power system supply for autonomous unmanned underwater vehicle with a contactless power transmission // Underwater research and robotics, No 2, 2013, pp. 24-32 (in Russian).
14. Independent voltage inverter to supply load through transformer with low coupling coefficient between its windings. Patent 2558681 of the Russian Federation / Kuvshinov G.E., Naumov L.A., Sebto Ju.G., Gerasimov V.A., Filozhenko A.Ju., Chepurin P.I., Kraskovskij M.V. No. 2014111547/07; application on 25.03.2014; published on 10.08.2015. Bull. 22 (in Russian).
15. Gerasimov V.A., Kraskovskiy M.V., Filozhenko A.Yu. Autonomous voltage inverter with series resonant circuit // Izvestiya SFedU. Engineering sciences. 2016. No 4, pp. 147 - 158 (in Russian).
16. Gerasimov V.A., Kraskovskiy M.V., Kuvshinov G.E. Unloading transistors of the inverter in the system contactless transmission on autonomous underwater vehicle // Izvestiya SFedU. Engineering sciences. 2016. No 4, pp. 133 - 147 (in Russian).
17. Gerasimov V.A., Kraskovskiy M.V., Filozhenko A.Yu. Increasing the effectiveness of the contactless charge batteries autonomous unmanned underwater vehicle // Izvestiya SFedU. Engineering sciences. 2017. No 1 (186), pp. 108 - 120 (in Russian).
18. Choi, Wonsuk & Young, Sung-mo & Kim, Dong-wook. (2009). Analysis of MOSFET failure modes in LLC resonant converter. Proc.Int. Telecommun. Energy Conf. 1. 1 - 6. DOI: 10.1109/INTLEC.2009.5351877
19. Gerasimov V.A., Filozhenko A.Yu. The resonance use to increase the efficiency of the non-contact power transmission system on the underwater vehicle // Izvestiya SFedU. Engineering sciences. 2018. No 1 (195), pp. 168 - 178 (in Russian).
20. Method of autonomous matched resonant inverter control. Patent 2558681 of the Russian Federation / E.M. Silkin. No. 2007123511/09; application on 22.06.07; published on 10.12.08. Bull. 34 (in Russian).
21. Control method for stand-alone inverter with resonance switching. Patent 2453977 of the Russian Federation / E.M. Silkin. No. 2009128714/07; application on 24.07.09; published on 20.06.12. Bull. 17 (in Russian).
22. Wireless charger for the underwater unmanned vehicle / A.A. Martynov, V.K. Samsygin, D.V. Sokolov [et al.] // Transactions of the Krylov State Research Centre. 2017. Vol. 2(380). P. 92-100. (in Russian). DOI: 10.24937/2542-2324-2017-2-380-92-100
23. Independent voltage inverter to supply load through transformer with low coupling coefficient between its windings. Patent № RU 2637112 C1 of the Russian Federation / Gerasimov V.A., Filozhenko A.Yu., Kuvshinov G.E., Chepurin P.I., Kraskovskij M.V. No 2016147592, application on 05.12.16; published on 30.11.17. Bull. 34 (in Russian).
24. Autonomous voltage inverter control method. Application for an invention 2024135834 of the Russian Federation / Gerasimov V.A., Filozhenko A.Ju. Application on 27.11.2024 (in Russian).
