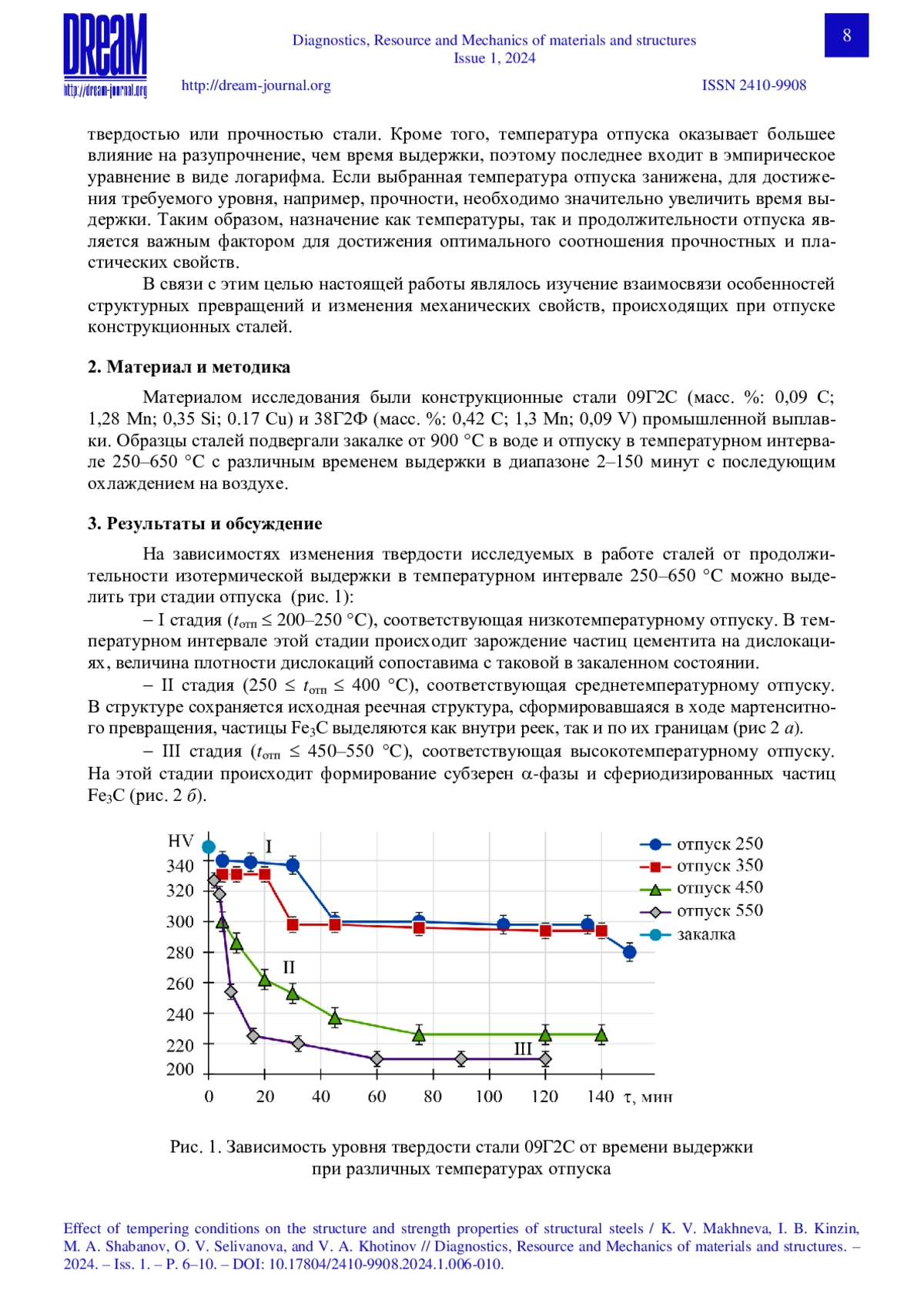

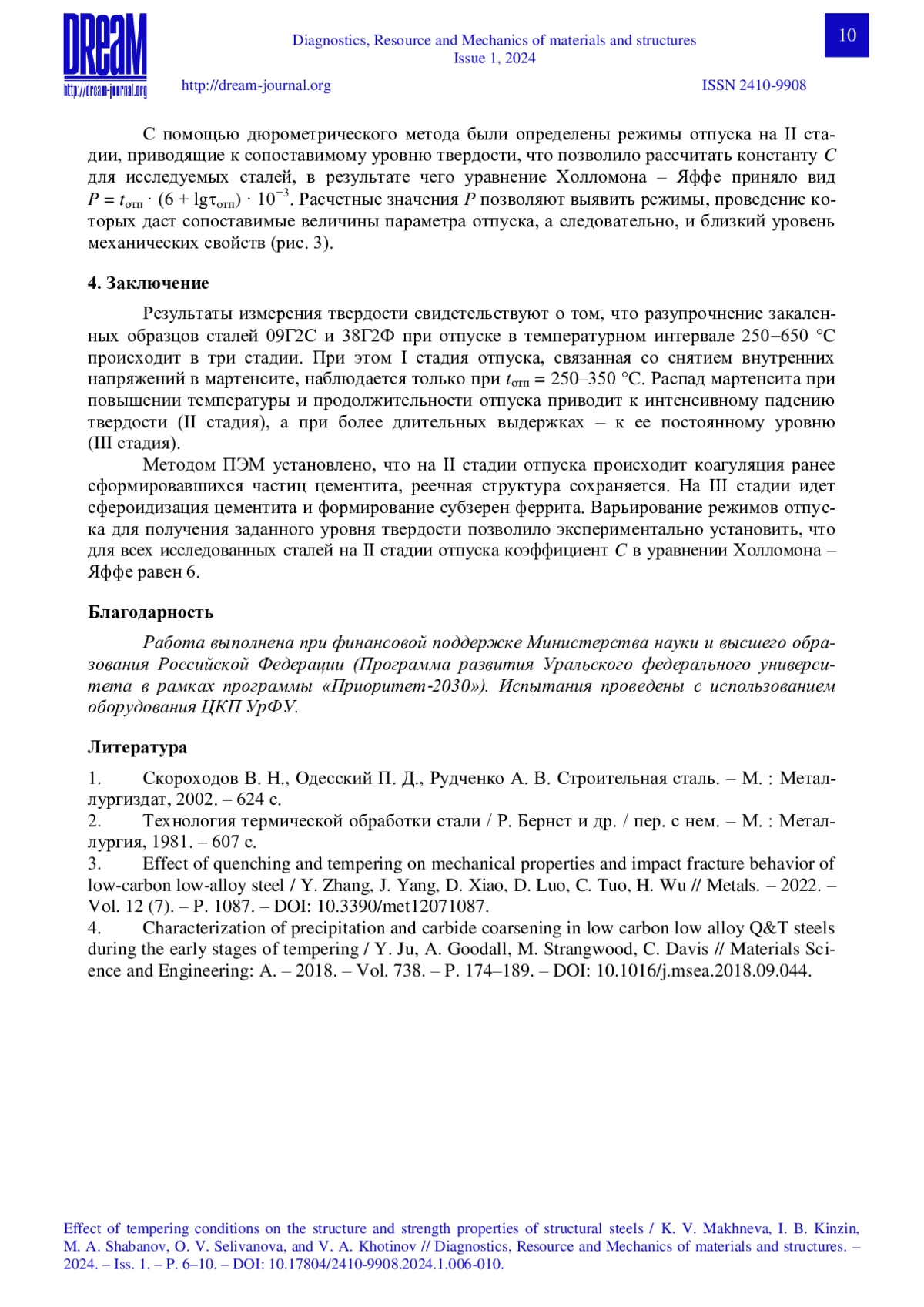

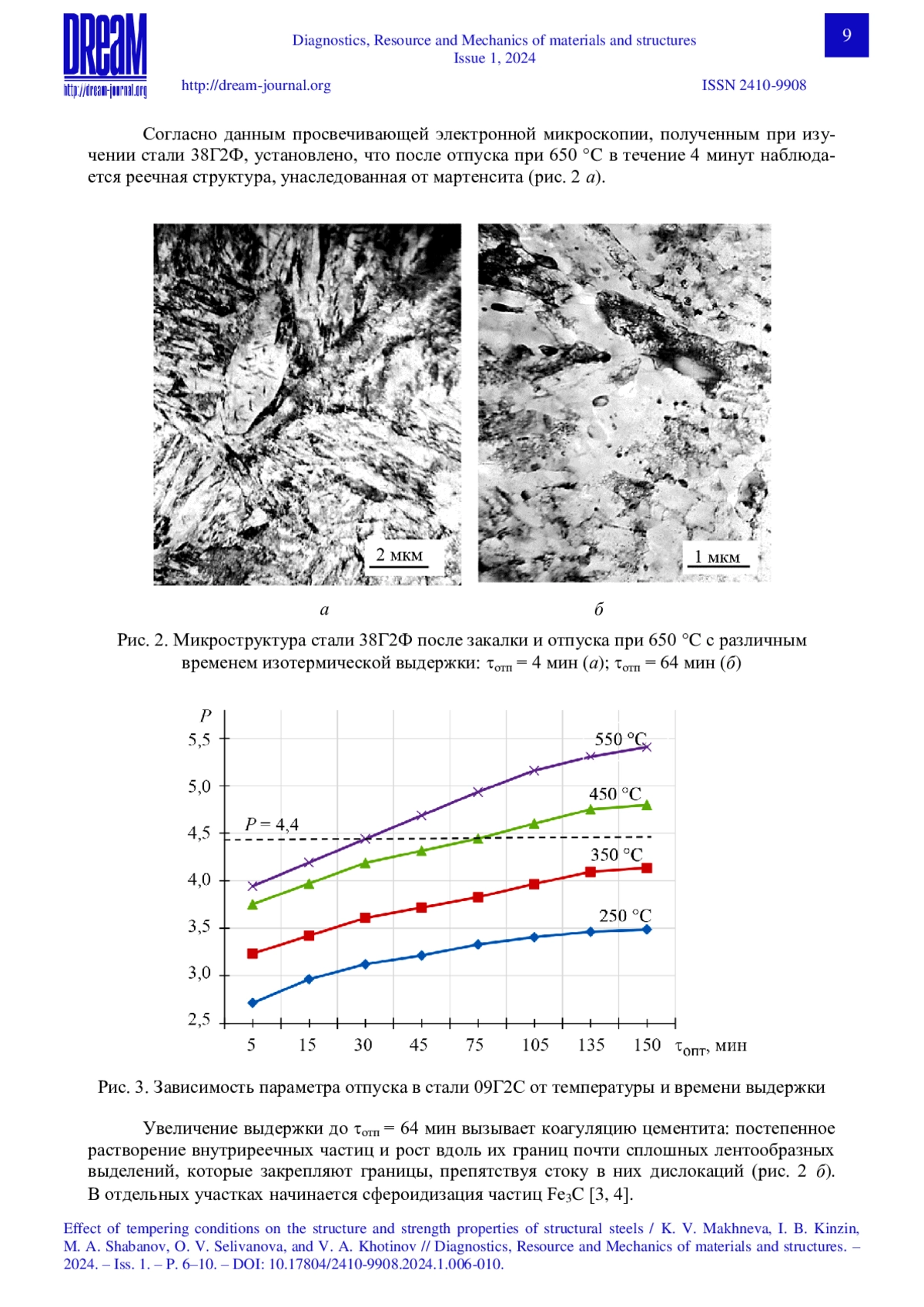

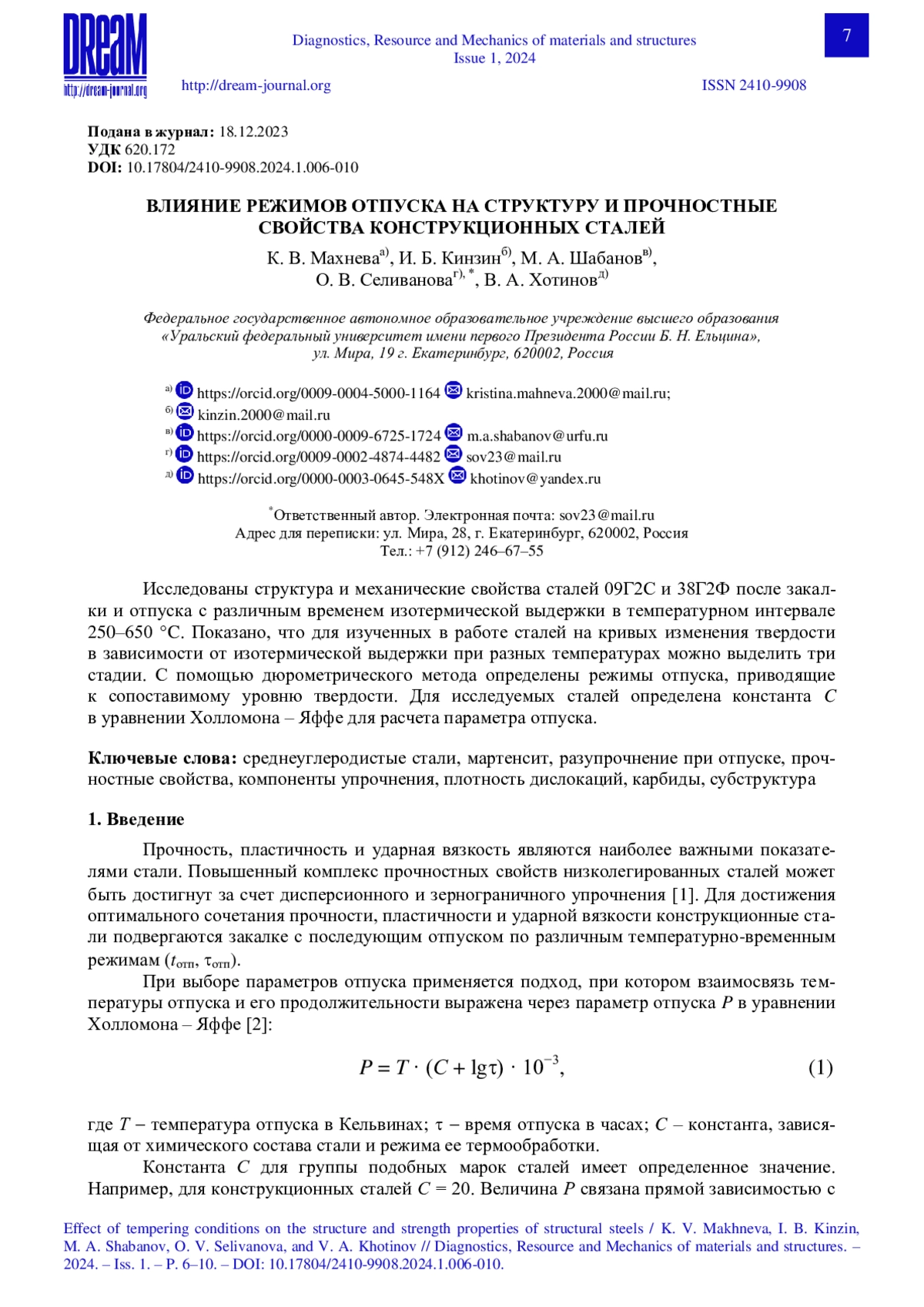

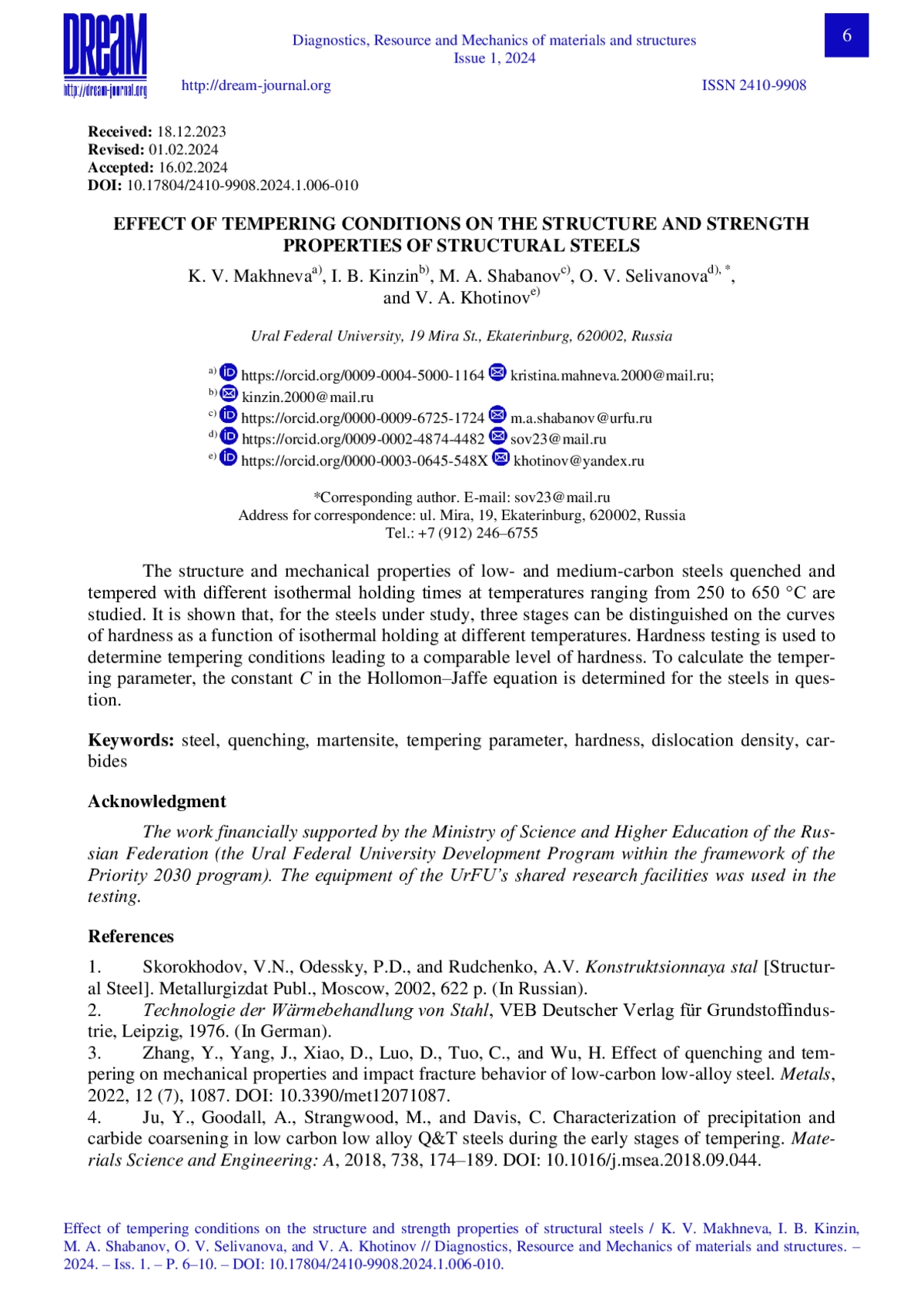

Статья: ВЛИЯНИЕ РЕЖИМОВ ОТПУСКА НА СТРУКТУРУ И ПРОЧНОСТНЫЕ СВОЙСТВА КОНСТРУКЦИОННЫХ СТАЛЕЙ (2024)

С использованием метода корреляции цифровых изображений изучены особенности пластического течения в ходе деформации растяжением образцов стали 08Г2Б, проявляющей эффект деформационного старения. Стандартные плоские образцы, вырезанные из листа, из-готовленного по режиму контролируемой прокатки, испытаны на растяжение после термо-обработки при 680 °C с выдержкой 30 мин и охлаждением на воздухе. Показано, что на стадии макроупругой деформации происходит как рассеянное пластическое течение в отдельных участках растягиваемого образца, так и возникновение зародышевого центра в приповерхностной области, из которой впоследствии вырастает зародыш полосы локализованной деформации.

Развитие интереса к хромистым нержавеющим сталям вызвано необходимостью создания материалов, демонстрирующих оптимальное сочетание физико-механических и химических свойств при эксплуатации в агрессивных средах. В настоящее время для производства промышленных трубных изделий, эксплуатирующихся под нагрузкой при повышенных температурах, перспективными представляются нержавеющие стали феррито-мартенситного и мартенситного классов, упрочненные за счет дополнительного легирования. Достижение заданного комплекса свойств в сталях и сплавах определяется однородностью химического и фазового составов, микроструктурой и кристаллографической текстурой. Формирование указанных параметров для материалов, прошедших термическую обработку, главным образом определяется характеристиками зерна аустенита, формирующегося при нагреве материала перед закалкой. Размер и форма зерен аустенита определяют морфологию и дисперсность продуктов фазового γ→α′(α)-превращения. С использованием методов ориентационной микроскопии, основанных на дифракции обратно рассеянных электронов, рассмотрена возможность восстановления высокотемпературного аустенитного зерна для образцов низкоуглеродистой высоколегированной нержавеющей стали феррито-мартенситного класса c ~12 масс. % Cr, дополнительно легированной Ni, Mo, W, Nb, V, характеризующихся после термической обработки феррито-мартенситной и феррито-бейнитной структурой. При восстановлении аустенитного зерна были использованы ориентационные соотношения (ОС) Курдюмова – Закса (К–З), Нишиямы – Вассермана (Н–В), Гренингера – Трояна (Г–Т) и новые ОС, предложенные Крапошиным В. С. (ОСК). Показана принципиальная возможность восстановления ранее существовавшего аустенитного зерна по кристаллографическим особенностям как феррито-мартенситной, так и феррито-бейнитной структуры. Наиболее достоверные результаты при восстановлении зерна аустенита были получены при использовании ОС К–З и ОСК.

В статье демонстрируются результаты моделирования условного предела текучести в трубных сталях после термообработки улучшением. Описываются основные типы моделей, использующиеся в работе, обобщается информация о плюсах и минусах разных подходов к моделированию целевой переменной. Приводятся эмпирические уравнения связи твердости, предела текучести и предела прочности. Указывается роль параметра n в приведенных уравнениях. Объясняются причины выбора применяемого набора независимых переменных в моделях. Показывается распределение целевой переменной в выборке данных, приводится информация о признаковом пространстве, использованном для каждой из рассмотренных моделей. Представлено общее описание исходных данных. Исследуется структура основной выборки данных с помощью метода кластеризации DBSCAN и алгоритма снижения размерности t-SNE. Обосновывается причина дробления выборки на кластеры в контексте снижения разброса прогнозируемой величины условного предела текучести. Оценивается эффективность разбиения выборки с помощью меры разброса введенного параметра n. Проводится сравнение различных регрессионных моделей прогнозирования предела текучести. Показы-вается, что регрессионная модель на основе градиентного бустинга над деревьями решений (LightGBM) имеет наименьшую ошибку прогнозирования среди рассмотренных моделей. Определяется перестановочная значимость признаков модели с наименьшей ошибкой прогнозирования, приводится сравнение вычисленной значимости признаков с данными метал-лургической теории. Оценивается валидность полученных моделей прогнозирования с учетом значимости признаков и метрической оценки, используемой в данной работе. Проверяется гипотеза об использовании проксипеременной (параметра n), полученной на основе теоретических выкладок, в качестве предиктора модели предсказания предела текучести. Демонстрируется, что использование метода группировки совместно с параметром n позволяет получать удовлетворительные результаты прогнозирования на меньшем признаковом пространстве.

Методами просвечивающей электронной микроскопии, дифракции обратно рассеянных электронов и рентгеноструктурного анализа прослежена эволюция микроструктуры стали 38Г2Ф и проведена количественная оценка компонент упрочнения и их относи-тельного вклада в предел текучести данной стали после закалки и отпуска при 650 °C. Разупрочнение стали при увеличении продолжительности изотермического отпуска отп от 2 до 3000 минут происходит в две стадии: интенсивный темп падения прочностных свойств /отп ~ 100 МПа/мин на I стадии (отп ≤ 8 мин) сменяется слабым разупрочнением /отп ~ 0,1 МПа/мин на II стадии (отп ≥ 64 мин). Показано, что основной вклад (q ~ 80 %) в предел текучести стали 38Г2Ф на I стадии отпуска мартенсита вносит совокупное действие дислокационного и зернограничного (за счет границ реек) механизмов упрочнения, а на II стадии отпуска – субзеренное упрочнение.
